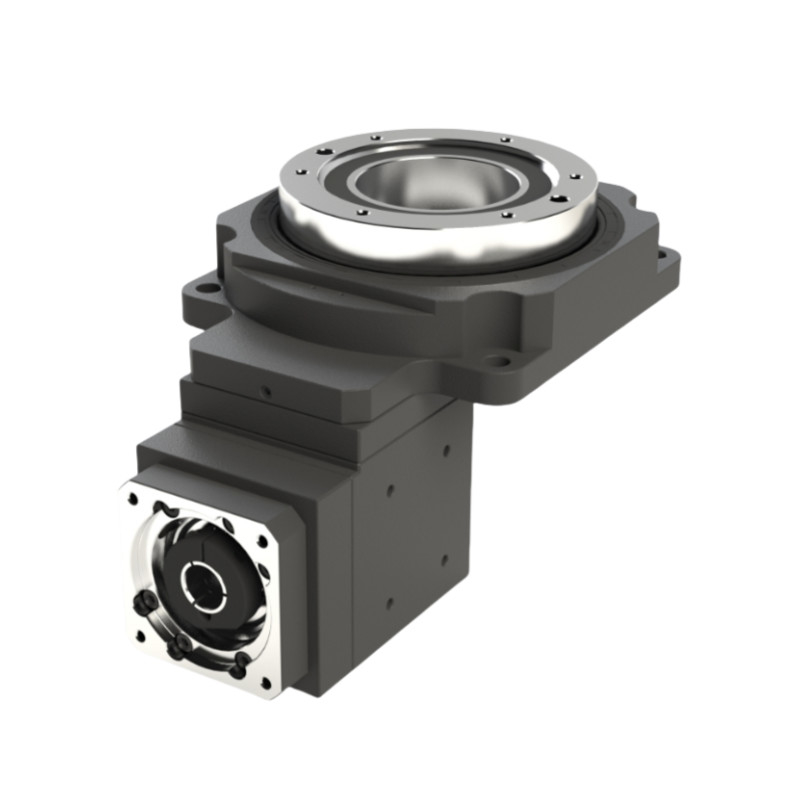

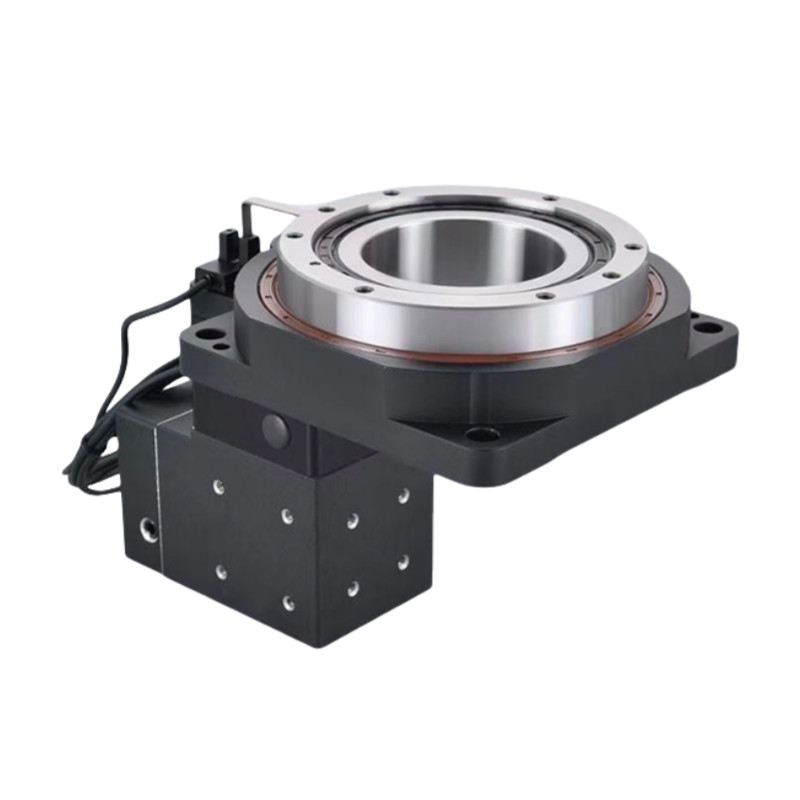

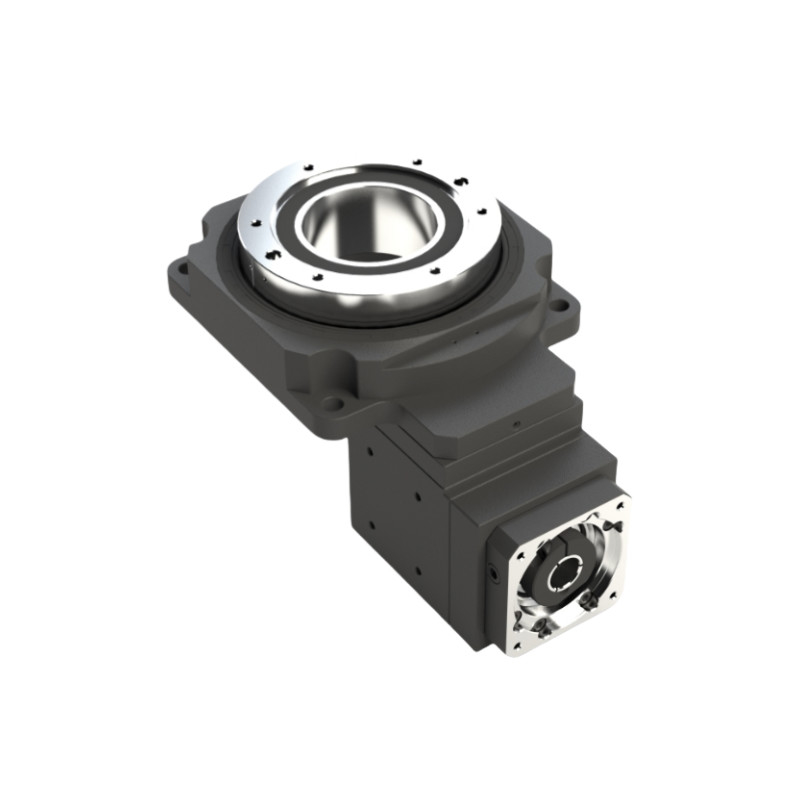

Drehwinkel Hohl Drehtisch Hochpräzision 360 Grad Drehplattentabelle

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.

Die Annahme des oberen spiralförmigen Schräggetriebes mit weichem Körper und die optimierte Gestaltung der Kontaktzahnoberfläche sorgen für eine gleichmäßige Belastung und ermöglichen ein hohes Drehmoment.Wenn es mit einem planetaren Reduktor kombiniert wird, wird das Getriebeverhältnis größer und erreicht bis zu 1:50.

Schlüsselkomponenten

Basisplatte: Das Fundament, das die gesamte Baugruppe stützt und die Montage auf Maschinen ermöglicht.

Rotationsmechanismus: Hierzu gehören Getriebe oder Motoren, die die 360-Grad-Rotation des Tisches ermöglichen.

Hohler Schacht: Der zentrale Hohlbereich, durch den Werkzeuge, Kühlmittel oder Leitungen durchlaufen können.

Tischboden: Die Oberfläche, auf der Werkstücke platziert werden, oft mit T-Schlitzen für die Befestigung.

Mechanismus zur Winkelregelung: Ermöglicht eine präzise Verstellung des Tisches, um die gewünschten Bearbeitungsstellen zu erreichen.

Lagersystem: Bietet eine reibungslose Drehung und Stabilität während des Betriebs.

Steuerungssystem: Kann digitale Ablesungen oder CNC-Integration für eine präzise Positionierung und Bewegung beinhalten.

Wesentliche Merkmale

Präzisionslager: Sorgt für eine reibungslose Drehung und hohe Genauigkeit.

Einstellbare Geschwindigkeit: Ermöglicht unterschiedliche Drehgeschwindigkeiten je nach Bearbeitungsbedarf.

Integration der Steuerung: Kann mit CNC-Steuerungen für programmierte Bewegungen verbunden werden.

Leistungsparameter
