Herkunftsort:
China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
Hohle planetarische integrierte Maschine der HRG-Serie
Der Hohlplanetarische integrierte Drehtisch ist ein spezialisiertes Gerät, das in verschiedenen Anwendungen, insbesondere in der Robotik, Automatisierung und Präzisionsbearbeitung, eingesetzt wird.Es verfügt in der Regel über eine hohle Struktur, die die Routing von Kabeln ermöglicht, Flüssigkeiten oder andere Materialien durch die Mitte, was hilft, den Arbeitsplatz organisiert und frei von Verwirrung zu halten.
Hohe Präzision
Erreicht eine wiederholte Positionierungsgenauigkeit von weniger als 5 Bogensekunden und gewährleistet eine zuverlässige Leistung bei anspruchsvollen Anwendungen.
Hohe Steifigkeit
Unterstützt durch präzise gekreuzte Walzlager, kann die Plattform signifikanten Radial-, Achs- und Umschlagkräften standhalten und bietet mehr als zehnmal die Steifigkeit traditioneller Lager.
Flexible Kompatibilität der Motoren
Leicht konfigurierbar, um verschiedene Marken und Arten von Motoren, einschließlich Servomotoren und Schrittmotoren, durch anpassbare Flansche und Eingangswellen unterzubringen.
Planetenfahrzeugsystem
Dies ermöglicht eine reibungslose, präzise Bewegung und eine höhere Drehmomentleistung bei gleichzeitiger Minimierung der Rückschläge.
Hohler Entwurf
Die Hohlzentrale erleichtert den einfachen Zugang zu Verkabelungen oder Rohrleitungen und ist somit ideal für Anwendungen, bei denen eine kontinuierliche Drehung ohne Unterbrechung erforderlich ist.
 |
Modell | Modell | Modell | Verhältnis |
| Hohler Drehtisch | Planetenreduktor | |||
|
HRG130A |
HRG130 | HA060 |
5,7 10 |
Leistungsparameter
| HRG130A | ||||||||
| Unterstützung der Ausgabeplattform | Kreuzrollenlager | Erlaubte Ausgangsgeschwindigkeit | 200 Rpm | Rotationsinertität | 2772x10-6 kg.m2 | |||
| Schaltbewegung | 360° ((Rotation in jedem Winkel) | Wiederholbare Positionsgenauigkeit | ±15 Bogensekunden | Positionsgenauigkeit | ≤ 30 Bogensekunden | |||
| Passender Motor (Größe) | 200 bis 400 Watt Leistungsservomotor Für den Fall, dass ein Fahrzeug mit einer Leistung von mehr als 5 kW nicht mehr als 5 kW hat, ist die Leistung von mehr als 5 kW zu verlangen. |
Zulässige Achsbelastung | 2000N | Schmierung | Synthetisches Fett | |||
| Reduzierungsquote | 30 | 50 | 70 | 100 | Erlaubte Radiallast | 1200 N | Betriebstemperatur | -10°C bis 90°C |
| Nennwert des Ausgangsmoments | 43NM | 34NM | Parallelisierung der Ausgabeplattform | 00,02 mm | Dienstzeit | 20000h | ||
| Maximaler Drehmoment der Beschleunigung | 77.4NM | 61.2NM | Abfluss der Ausgangsplattformoberfläche | 0.01 mm | Produktionsniveau | IP65 | ||
| Notbremsmoment | 129NM | 102NM | Abfluss der Ausgangsplattform | 0.01 mm | Geräuschpegel | ≤ 65 dB | ||

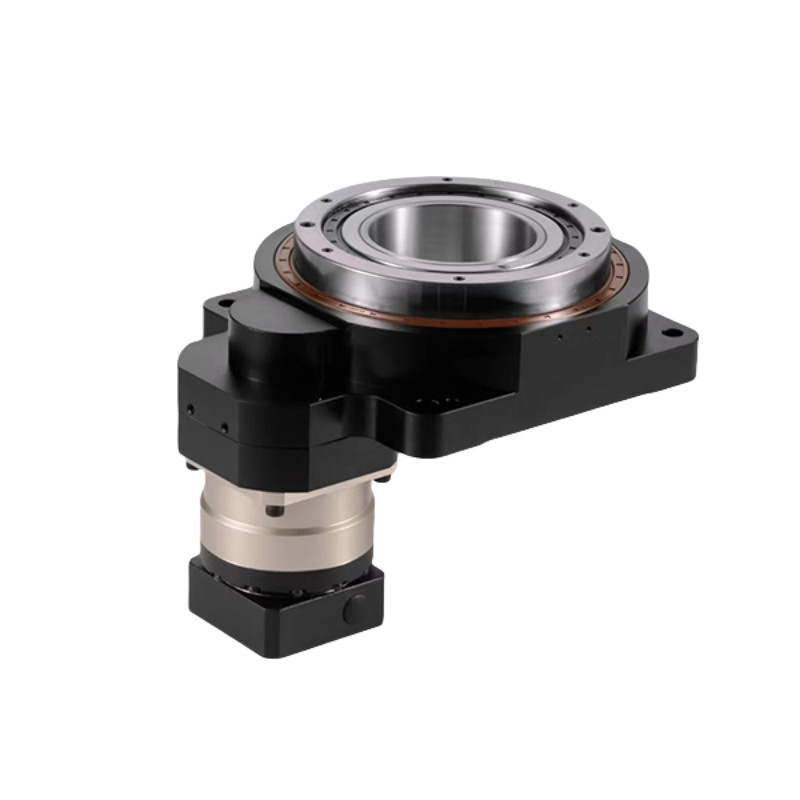

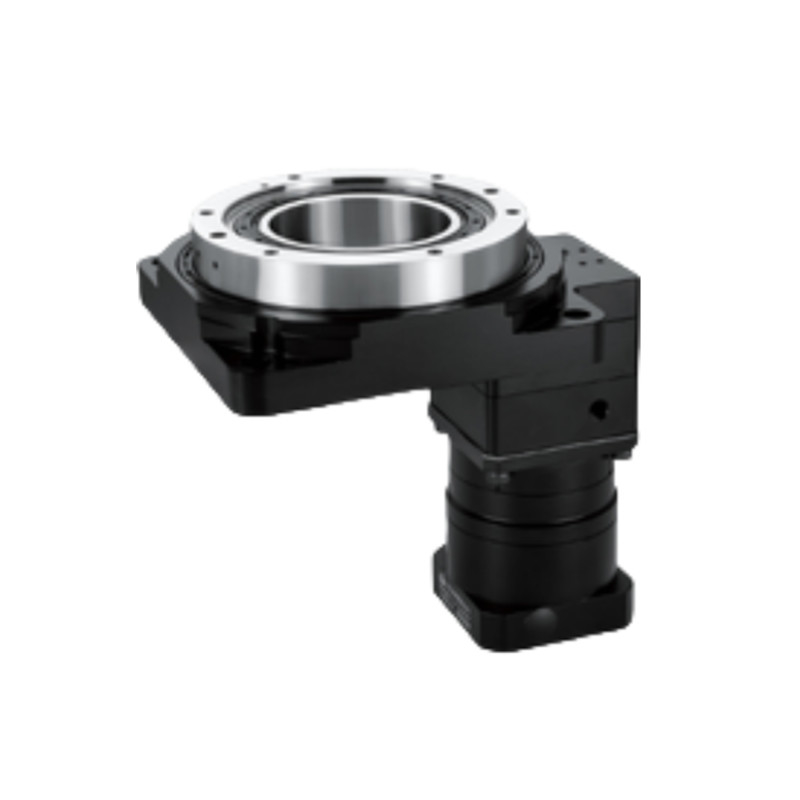

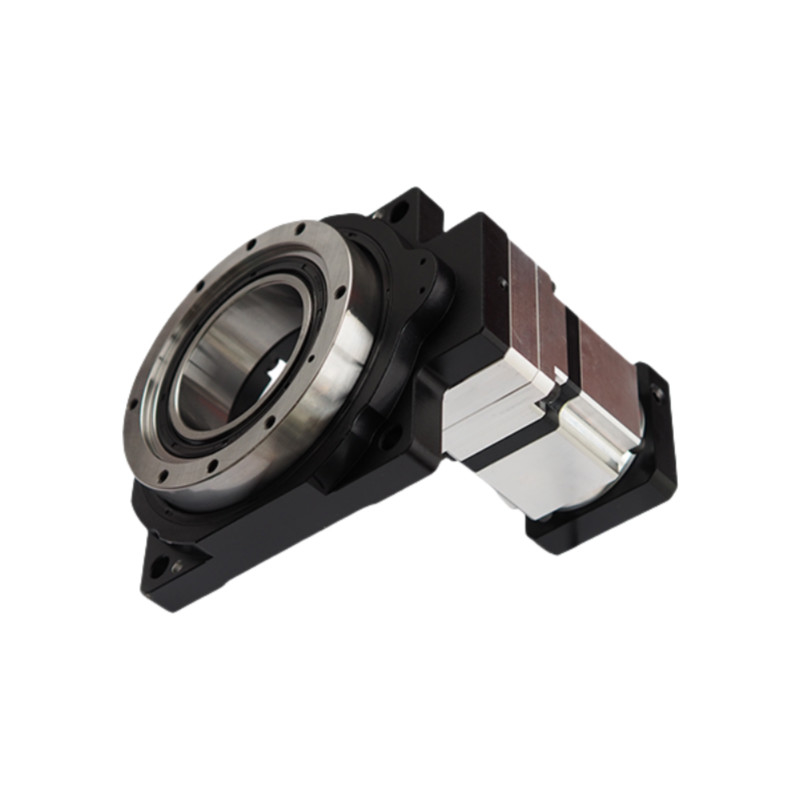

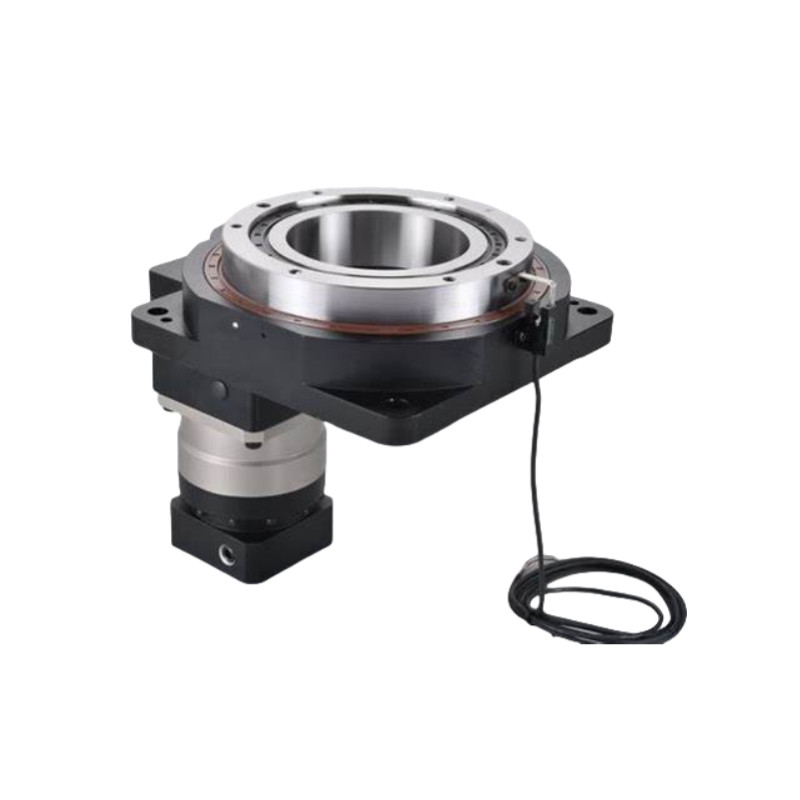

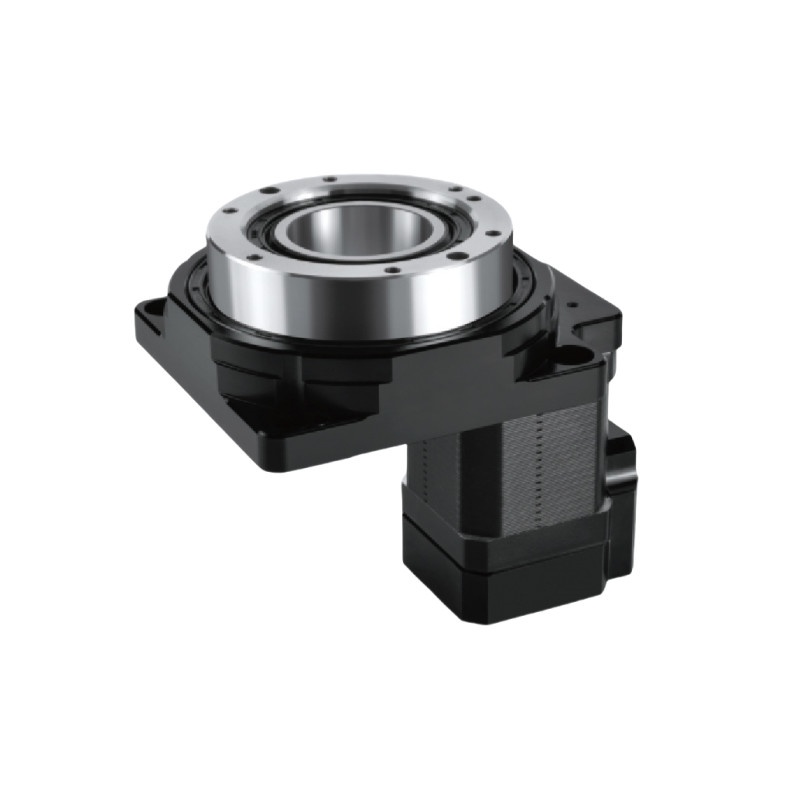

Detaillierte Bilder
|
|
|
|
Zeichnungen
Anwendungen der Hohl-Rotationsplattform
Robotik:Für präzise Positionierung und Rotation in Roboterarmen und mobilen Plattformen.
CNC-Bearbeitung:Zur Erleichterung hochpräziser Rotationsbewegungen in Fräs- und Bearbeitungszentren.
Medizinische Geräte:In chirurgischen Robotern und Bildgebungsgeräten für einen reibungslosen Betrieb.
Automationssysteme:Um Komponenten in Montagelinien oder automatisierter Fertigung zu drehen.
Luft- und Raumfahrtfür Satelliten-Positionierung und Antennensysteme.
Verpackung und Versand
