Herkunftsort:
China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
Hohle planetarische integrierte Maschine der HRG-Serie
Eine Hohle Drehplattform mit Planetengetriebe ist ein mechanisches System, das eine hohle rotierende Struktur mit einem planetaren Getriebe für eine präzise Bewegung kombiniert.Das hohle Design ermöglicht eine einfache Verlegung von Kabeln oder Flüssigkeiten, während das planetare Getriebe ein hohes Drehmoment und eine geringere Gegenwirkung liefert, was eine reibungslose und präzise Drehbewegung ermöglicht.und automatisierte Systeme.
Hohe Präzision:
Erreicht eine wiederholte Positionierungsgenauigkeit von weniger als 5 Bogensekunden und gewährleistet eine zuverlässige Leistung bei anspruchsvollen Anwendungen.
Hohe Steifigkeit:
Unterstützt durch präzise gekreuzte Walzlager, kann die Plattform signifikanten Radial-, Achs- und Umschlagkräften standhalten und bietet mehr als zehnmal die Steifigkeit traditioneller Lager.
Flexible Kompatibilität der Motoren:
Leicht konfigurierbar, um verschiedene Marken und Arten von Motoren, einschließlich Servomotoren und Schrittmotoren, durch anpassbare Flansche und Eingangswellen unterzubringen.
 | Modell | Modell | Modell | Verhältnis |
| Hohler Drehtisch | Planetenreduktor | |||
HRG170A | HRG170 | HA090 | 3, 5, 7, 10 |
Leistungsparameter
| HRG170A | ||||||||
| Unterstützung der Ausgabeplattform | Kreuzrollenlager | Erlaubte Ausgangsgeschwindigkeit | 200 Rpm | Rotationsinertität | 27619x10-6 kg.m2 | |||
| Schaltbewegung | 360° ((Rotation in jedem Winkel) | Wiederholbare Positionsgenauigkeit | ±15 Bogensekunden | Positionsgenauigkeit | ≤ 30 Bogensekunden | |||
| Passender Motor (Größe) | 750-1KW-Servomotor Für den Fall, dass ein Fahrzeug mit einer Leistung von mehr als 5 kW nicht mehr als 5 kW hat, ist die Leistung von mehr als 5 kW zu verlangen. | Zulässige Achsbelastung | 3000N | Schmierung | Synthetisches Fett | |||
| Reduzierungsquote | 30 | 50 | 70 | 100 | Erlaubte Radiallast | 2000N | Betriebstemperatur | -10°C bis 90°C |
| Nennwert des Ausgangsmoments | 112NM | Parallelisierung der Ausgabeplattform | 00,02 mm | Dienstzeit | 20000h | |||
| Maximaler Drehmoment der Beschleunigung | 201.6NM | Abfluss der Ausgangsplattformoberfläche | 0.01 mm | Produktionsniveau | IP65 | |||
| Notbremsmoment | 336NM | Abfluss der Ausgangsplattform | 0.01 mm | Geräuschpegel | ≤ 65 dB | |||

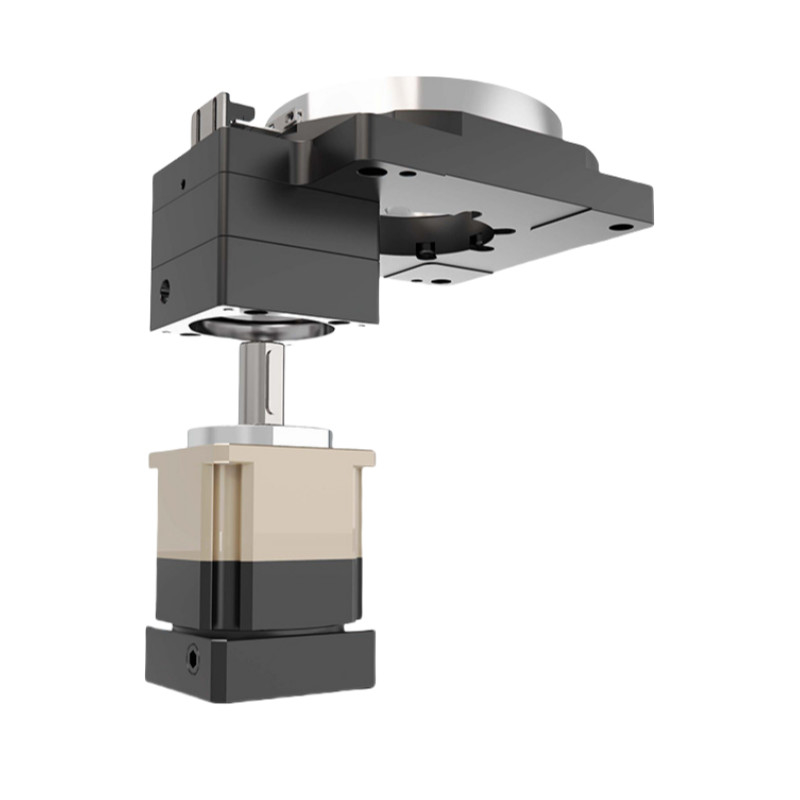

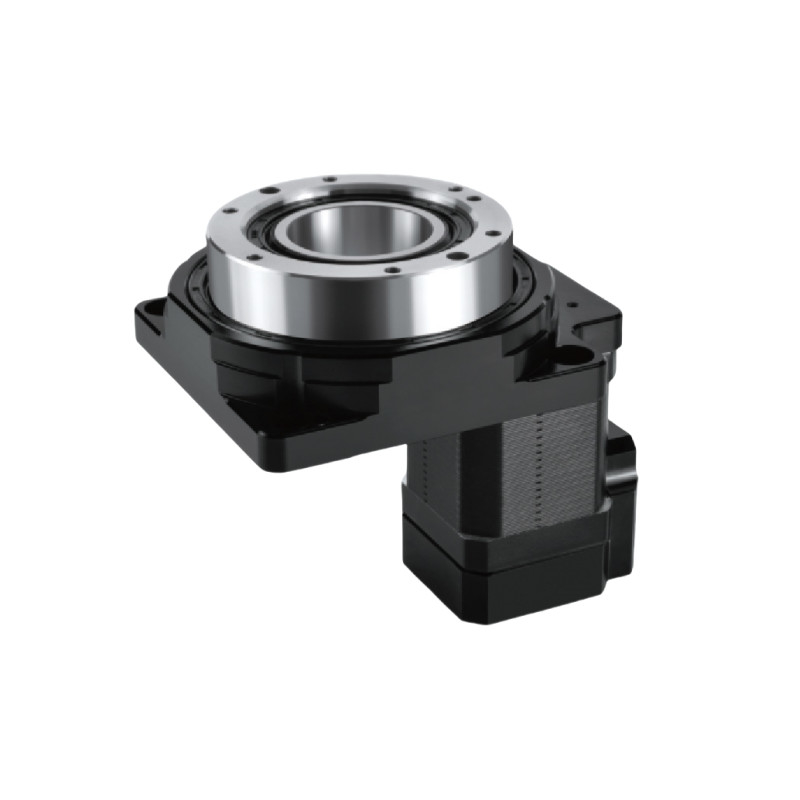

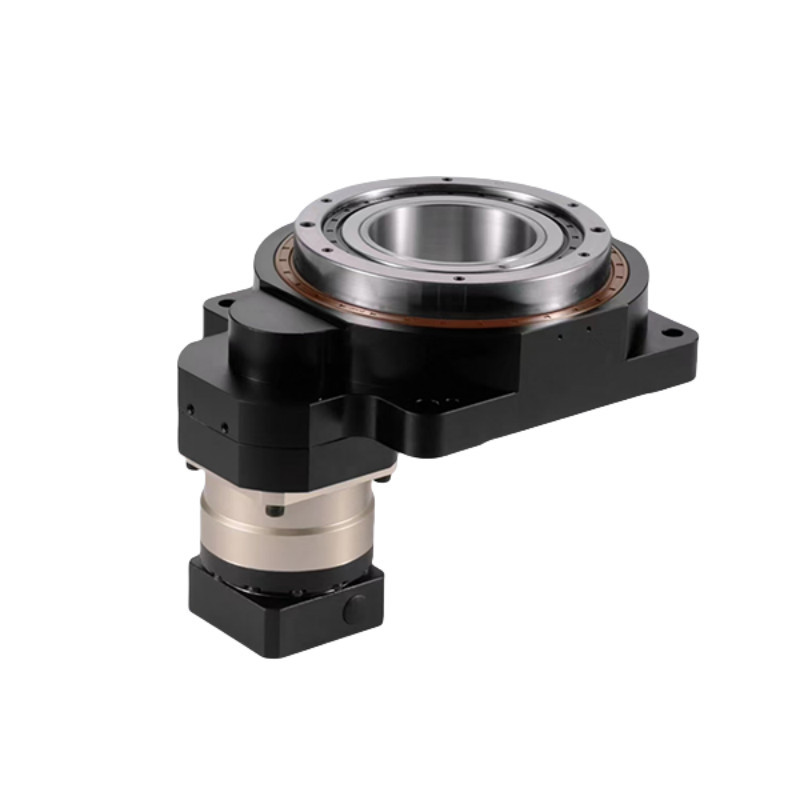

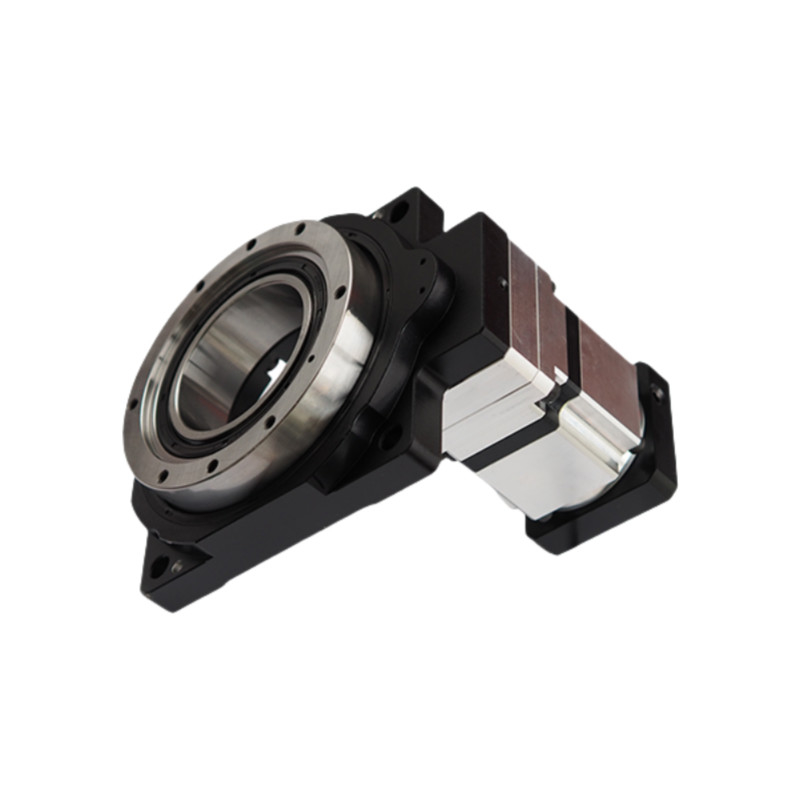

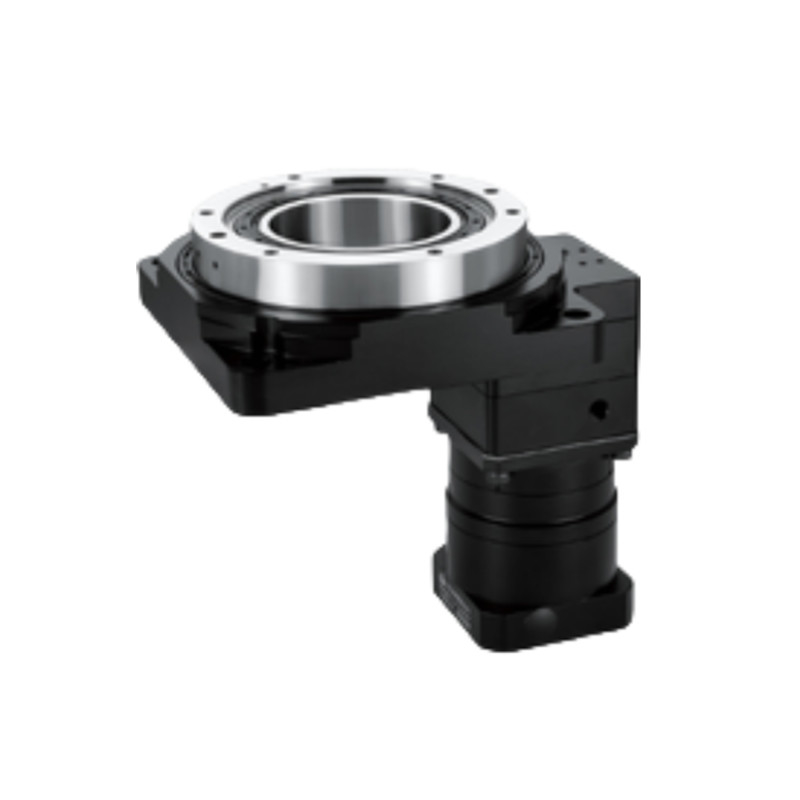

Detaillierte Bilder
| | | |
Zeichnungen
Anwendungen der Hohl-Rotationsplattform
Robotik:
Verwendet in Roboterarmen und -manipulatoren zur präzisen Positionierung und Bewegung bei Montageaufgaben und Materialbearbeitung.
Automatisierungssysteme:
Integriert in automatisierte Produktionslinien für Aufgaben wie Sortieren, Verpacken und Palettieren, bei denen eine präzise Rotationsbewegung unerlässlich ist.
CNC-Bearbeitung:
In CNC-Maschinen zum präzisen Drehen von Werkstücken bei Fräsen, Bohren und Drehen verwendet.
Medizinische Ausrüstung:
In medizinischen Geräten wie Bildgebungssystemen, chirurgischen Robotern und Laborautomation für genaue Positionierung und Bewegung verwendet.
Luft- und Raumfahrt:
Anwendung in Flugsimulatoren, Radarsystemen und UAVs zur präzisen Orientierung und Stabilisierung.
Telekommunikation:
In Antennenpositionierungssystemen verwendet, um eine genaue Ausrichtung für eine optimale Signalübertragung zu gewährleisten.
