HRG 110A-SerieHohler planetarischer integrierter Drehtisch
Der Hohlplanetarische integrierte Drehtisch ist ein spezialisiertes Gerät, das in verschiedenen Anwendungen, insbesondere in der Robotik, Automatisierung und Präzisionsbearbeitung, eingesetzt wird.Es verfügt in der Regel über eine hohle Struktur, die die Routing von Kabeln ermöglicht, Flüssigkeiten oder andere Materialien durch die Mitte, was hilft, den Arbeitsplatz organisiert und frei von Verwirrung zu halten.
Wesentliche Merkmale
Planetäres GetriebesystemDies ermöglicht eine reibungslose, präzise Bewegung und eine höhere Drehmomentleistung bei gleichzeitiger Minimierung der Rückschläge.
Hohler Entwurf:Die Hohlzentrale erleichtert den einfachen Zugang zu Verkabelungen oder Rohrleitungen und ist somit ideal für Anwendungen, bei denen eine kontinuierliche Drehung ohne Unterbrechung erforderlich ist.
Integrierte Komponenten:HPIRTs integrieren häufig Motoren, Encoder und andere Komponenten, wodurch sie kompakt und effizient für die Installation sind.
Anwendungen:Diese Tabellen werden häufig in CNC-Maschinen, Roboterarmen und anderen automatisierten Systemen verwendet, bei denen eine präzise Positionierung entscheidend ist.
 |
Modell |
Modell |
Modell |
Verhältnis |
| Hohler Drehtisch |
Planetenreduktor |
|
HRG110A
|
HRG110 |
HA060 |
5,7 10
|
Leistungsparameter
| Die in Absatz 1 genannte Regelung gilt nicht. |
| Unterstützung der Ausgabeplattform |
Kreuzrollenlager |
Erlaubte Ausgangsgeschwindigkeit |
200 Rpm |
Rotationsinertität |
1483x10-6 kg.m2 |
| Schaltbewegung |
360° ((Rotation in jedem Winkel) |
Wiederholbare Positionsgenauigkeit |
±15 Bogensekunden |
Positionsgenauigkeit |
≤ 30 Bogensekunden |
| Passender Motor (Größe) |
200 bis 400 Watt Leistungsservomotor
Für den Fall, dass ein Fahrzeug mit einer Leistung von mehr als 5 kW nicht mehr als 5 kW hat, ist die Leistung von mehr als 5 kW zu verlangen. |
Zulässige Achsbelastung |
2000N |
Schmierung |
Synthetisches Fett |
| Reduzierungsquote |
25 |
35 |
50 |
Erlaubte Radiallast |
1200 N |
Betriebstemperatur |
-10°C bis 90°C |
| Nennwert des Ausgangsmoments |
35NM |
Parallelisierung der Ausgabeplattform |
00,02 mm |
Dienstzeit |
20000h |
| Maximaler Drehmoment der Beschleunigung |
70NM |
Abfluss der Ausgangsplattformoberfläche |
0.01 mm |
Produktionsniveau |
IP65 |
| Notbremsmoment |
105NM |
Abfluss der Ausgangsplattform |
0.01 mm |
Geräuschpegel |
≤ 65 dB |
| Die in Absatz 1 genannte Regelung gilt nicht. |
| Unterstützung der Ausgabeplattform |
Kreuzrollenlager |
Erlaubte Ausgangsgeschwindigkeit |
200 Rpm |
Rotationsinertität |
1483x10-6 kg.m2 |
| Schaltbewegung |
360° ((Rotation in jedem Winkel) |
Wiederholbare Positionsgenauigkeit |
±15 Bogensekunden |
Positionsgenauigkeit |
≤ 30 Bogensekunden |
| Passender Motor (Größe) |
200 bis 400 Watt Leistungsservomotor
Für den Fall, dass ein Fahrzeug mit einer Leistung von mehr als 5 kW nicht mehr als 5 kW hat, ist die Leistung von mehr als 5 kW zu verlangen. |
Zulässige Achsbelastung |
2000N |
Schmierung |
Synthetisches Fett |
| Reduzierungsquote |
70 |
100 |
Erlaubte Radiallast |
1200 N |
Betriebstemperatur |
-10°C bis 90°C |
| Nennwert des Ausgangsmoments |
35NM |
Parallelisierung der Ausgabeplattform |
00,02 mm |
Dienstzeit |
20000h |
| Maximaler Drehmoment der Beschleunigung |
70NM |
Abfluss der Ausgangsplattformoberfläche |
0.01 mm |
Produktionsniveau |
IP65 |
| Notbremsmoment |
105NM |
Abfluss der Ausgangsplattform |
0.01 mm |
Geräuschpegel |
≤ 65 dB |

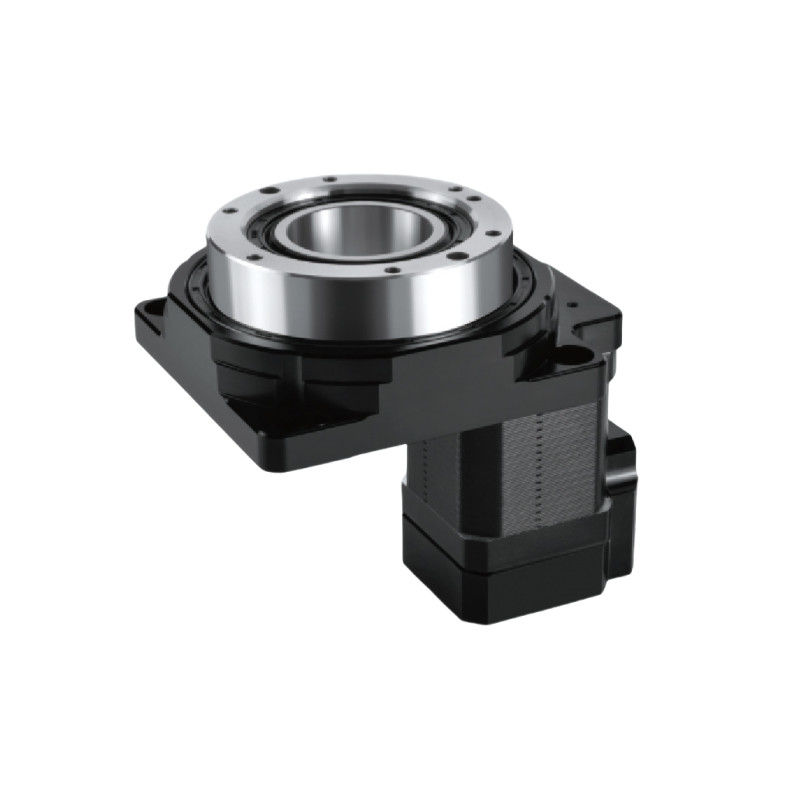

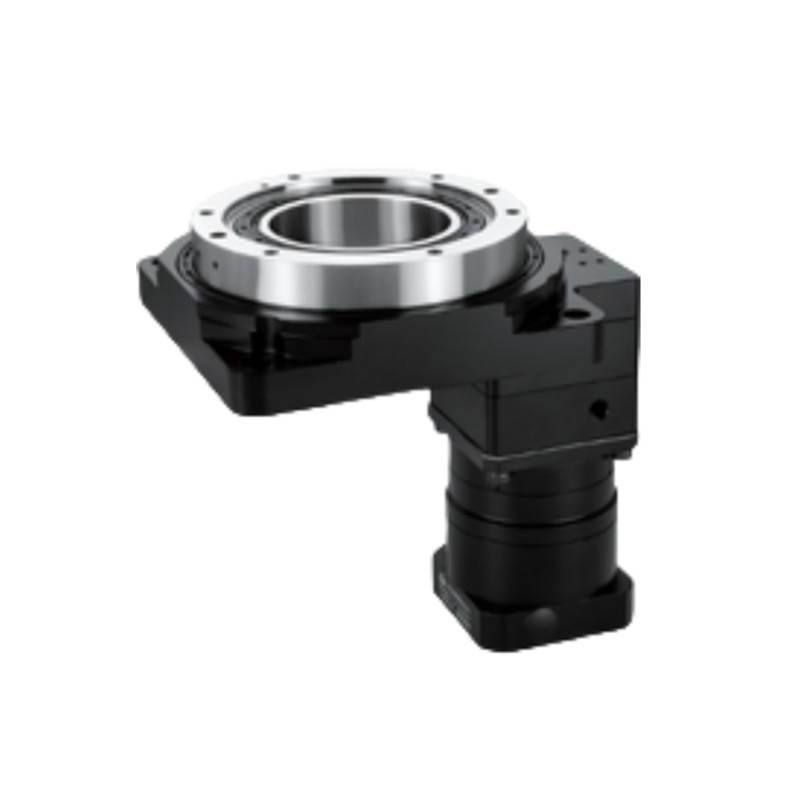

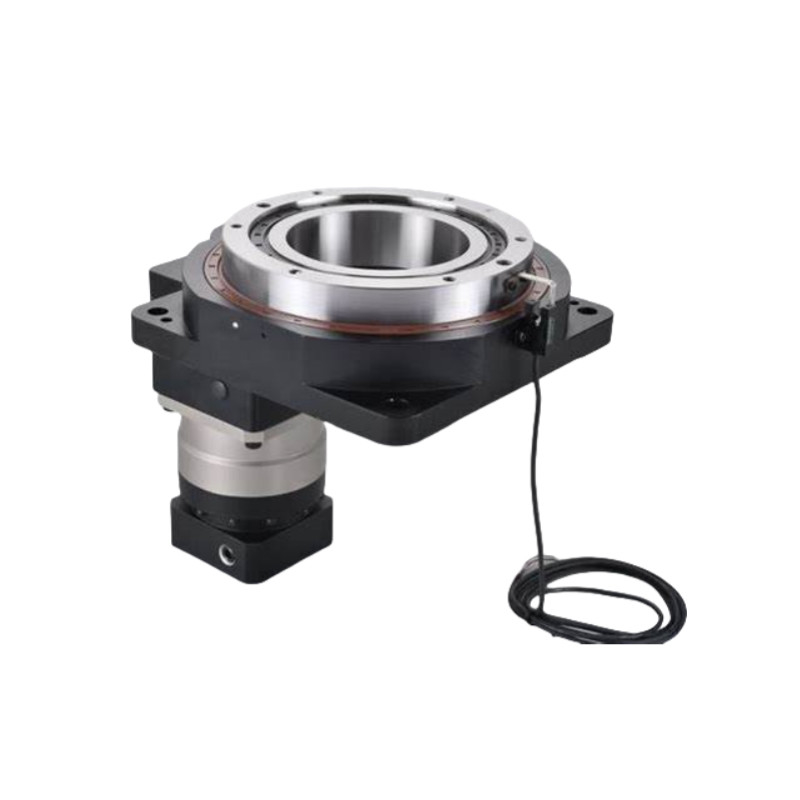

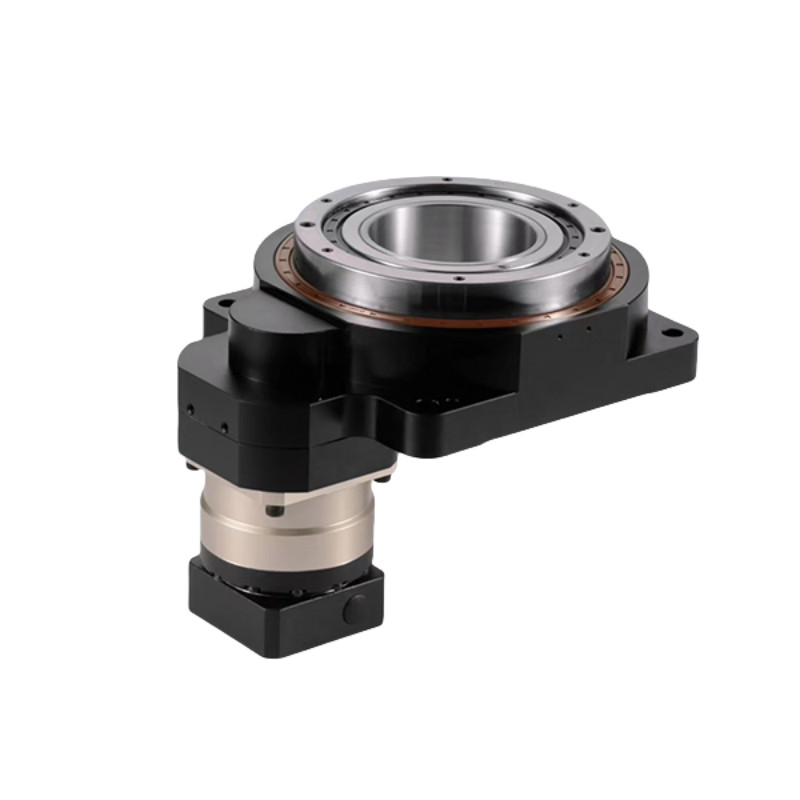

Detaillierte Bilder
Zeichnungen
Anwendungen der Hohl-Rotationsplattform
Robotik:
Verwendet in Roboterarmen und -manipulatoren zur präzisen Positionierung und Bewegung bei Montageaufgaben und Materialbearbeitung.
Automatisierungssysteme:
Integriert in automatisierte Produktionslinien für Aufgaben wie Sortieren, Verpacken und Palettieren, bei denen eine präzise Rotationsbewegung unerlässlich ist.
CNC-Bearbeitung:
In CNC-Maschinen zum präzisen Drehen von Werkstücken bei Fräsen, Bohren und Drehen verwendet.
Medizinische Ausrüstung:
In medizinischen Geräten wie Bildgebungssystemen, chirurgischen Robotern und Laborautomation für genaue Positionierung und Bewegung verwendet.
Luft- und Raumfahrt:
Anwendung in Flugsimulatoren, Radarsystemen und UAVs zur präzisen Orientierung und Stabilisierung.
Telekommunikation:
In Antennenpositionierungssystemen verwendet, um eine genaue Ausrichtung für eine optimale Signalübertragung zu gewährleisten.
Prüfung und Messung:
Integriert in Prüfgeräte für rotierende Proben oder Bauteile zur Bewertung der Leistung unter verschiedenen Bedingungen.
Unterhaltung und Medien:
Verwendet in Kamera-Rigs und Beleuchtungssystemen für eine reibungslose und kontrollierte Bewegung bei Filmproduktion und Live-Events.
Industrieausrüstung:
Anwendung in Fördergeräten und Sortiersystemen, bei denen eine Drehbewegung für eine effiziente Materialbearbeitung erforderlich ist.
Forschung und Entwicklung:
Wird in Laboren und Forschungseinrichtungen für Versuchsanlagen verwendet, bei denen präzise Winkelanpassungen erforderlich sind.
