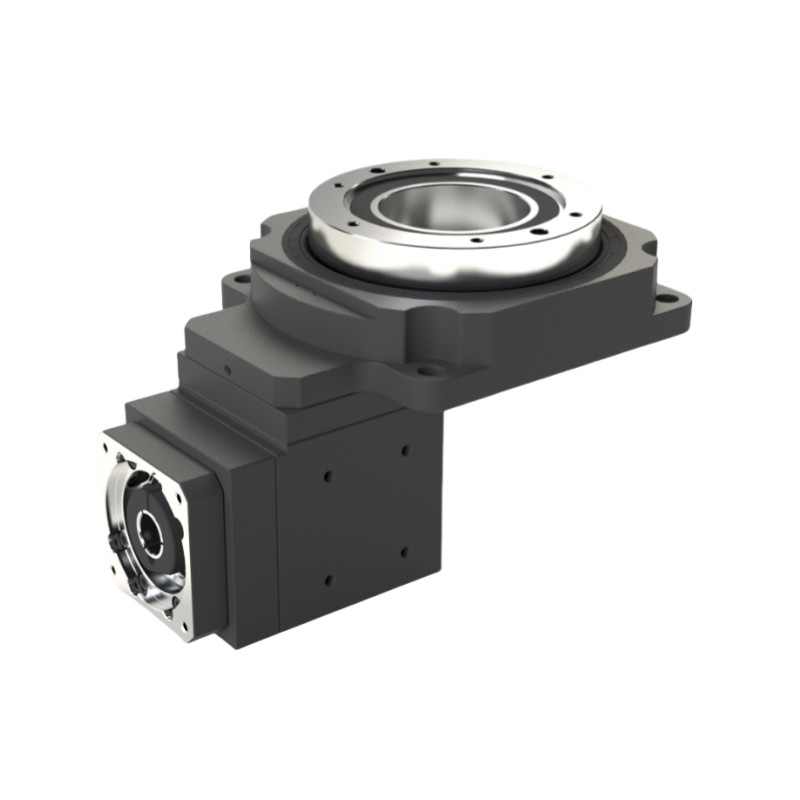

Die HRG 130Z-SerieRechte Winkel Hohl Drehtisch
Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
Die Annahme des oberen spiralförmigen Schräggetriebes mit weichem Körper und die optimierte Gestaltung der Kontaktzahnoberfläche sorgen für eine gleichmäßige Belastung und ermöglichen ein hohes Drehmoment.Wenn es mit einem planetaren Reduktor kombiniert wird, wird das Getriebeverhältnis größer und erreicht bis zu 1:50.
Schlüsselkomponenten
Basisplatte: Das Fundament, das die gesamte Baugruppe stützt und die Montage auf Maschinen ermöglicht.
Rotationsmechanismus: Hierzu gehören Getriebe oder Motoren, die die 360-Grad-Rotation des Tisches ermöglichen.
Hohler Schacht: Der zentrale Hohlbereich, durch den Werkzeuge, Kühlmittel oder Leitungen durchlaufen können.
Tischboden: Die Oberfläche, auf der Werkstücke platziert werden, oft mit T-Schlitzen für die Befestigung.
Mechanismus zur Winkelregelung: Ermöglicht eine präzise Verstellung des Tisches, um die gewünschten Bearbeitungsstellen zu erreichen.
Lagersystem: Bietet eine reibungslose Drehung und Stabilität während des Betriebs.
Steuerungssystem: Kann digitale Ablesungen oder CNC-Integration für eine präzise Positionierung und Bewegung beinhalten.
Wesentliche Merkmale
Rechte Winkelkonstruktion: Ermöglicht vertikale und horizontale Bearbeitungseinrichtungen.
Hollow Center: Erleichtert die Bewegung von Werkzeugen oder Materialien durch den Tisch.
Präzisionssteuerung: Ausgestattet mit Mechanismen zur genauen Positionierung und Rotation.
Haltbarkeit: aus robusten Materialien gebaut, um schweren Bearbeitungslasten standzuhalten.
Leistungsparameter
| HRG130Z |
| Unterstützung der Ausgabeplattform |
Kreuzrollenlager |
Erlaubte Ausgangsgeschwindigkeit |
200 Rpm |
Rotationsinertität |
2772x10-6 kg.m2 |
| Schaltbewegung |
360° ((Rotation in jedem Winkel) |
Wiederholbare Positionsgenauigkeit |
±15 Bogensekunden |
Positionsgenauigkeit |
≤ 30 Bogensekunden |
| Passender Motor (Größe) |
200 bis 400 Watt Leistungsservomotor
Für den Fall, dass ein Fahrzeug mit einer Leistung von mehr als 5 kW nicht mehr als 5 kW hat, ist die Leistung von mehr als 5 kW zu verlangen. |
Zulässige Achsbelastung |
3000N |
Schmierung |
Synthetisches Fett |
| Reduzierungsquote |
20 |
30 |
Erlaubte Radiallast |
2000N |
Betriebstemperatur |
-10°C bis 90°C |
| Nennwert des Ausgangsmoments |
34NM |
Parallelisierung der Ausgabeplattform |
00,02 mm |
Dienstzeit |
20000h |
| Maximaler Drehmoment der Beschleunigung |
61.2NM |
Abfluss der Ausgangsplattformoberfläche |
0.01 mm |
Produktionsniveau |
IP65 |
| Notbremsmoment |
102NM |
Abfluss der Ausgangsplattform |
0.01 mm |
Geräuschpegel |
≤ 65 dB |

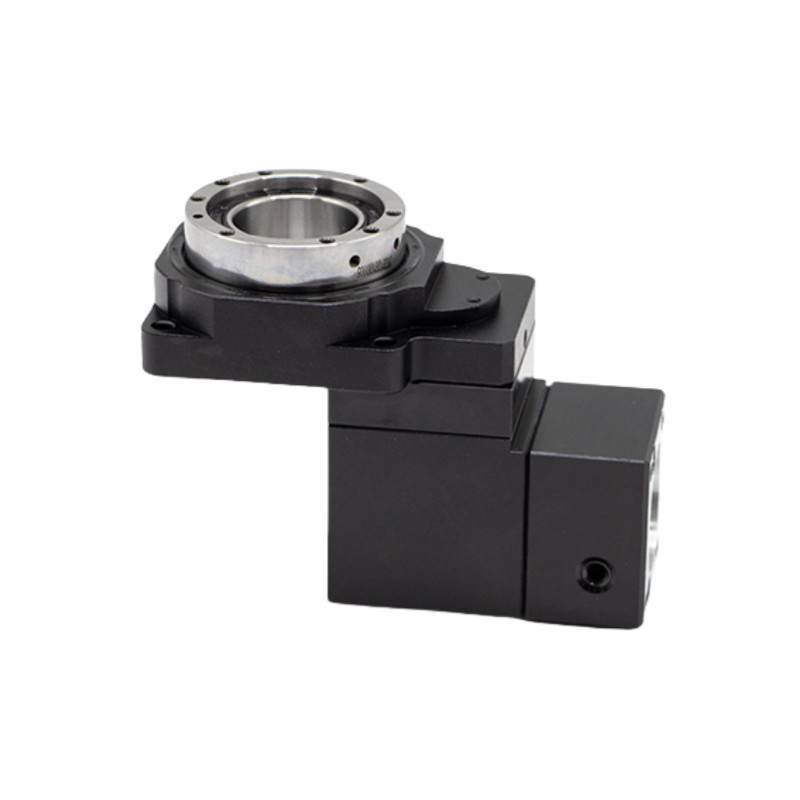

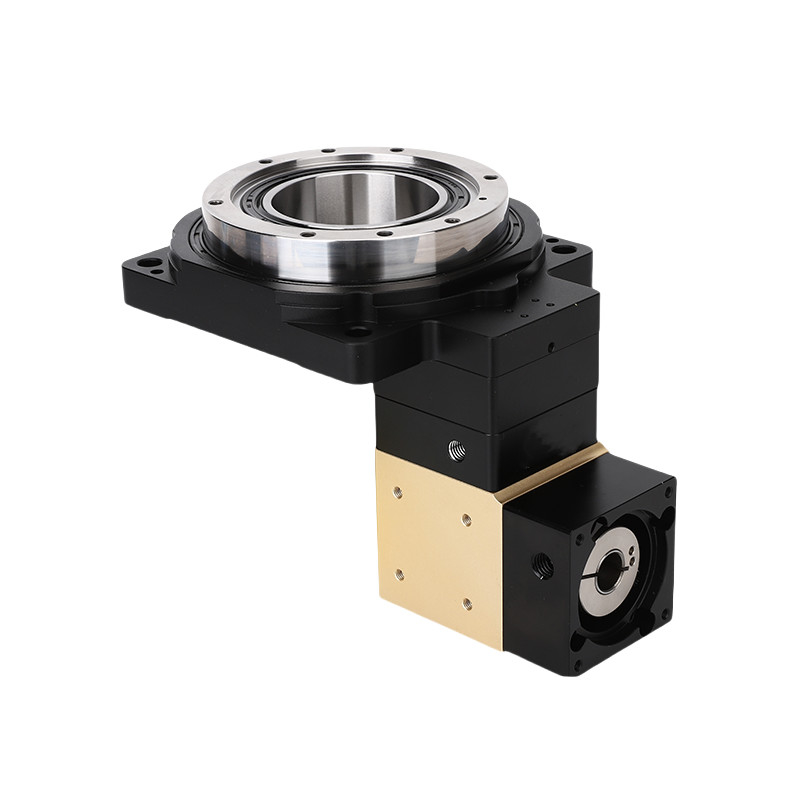

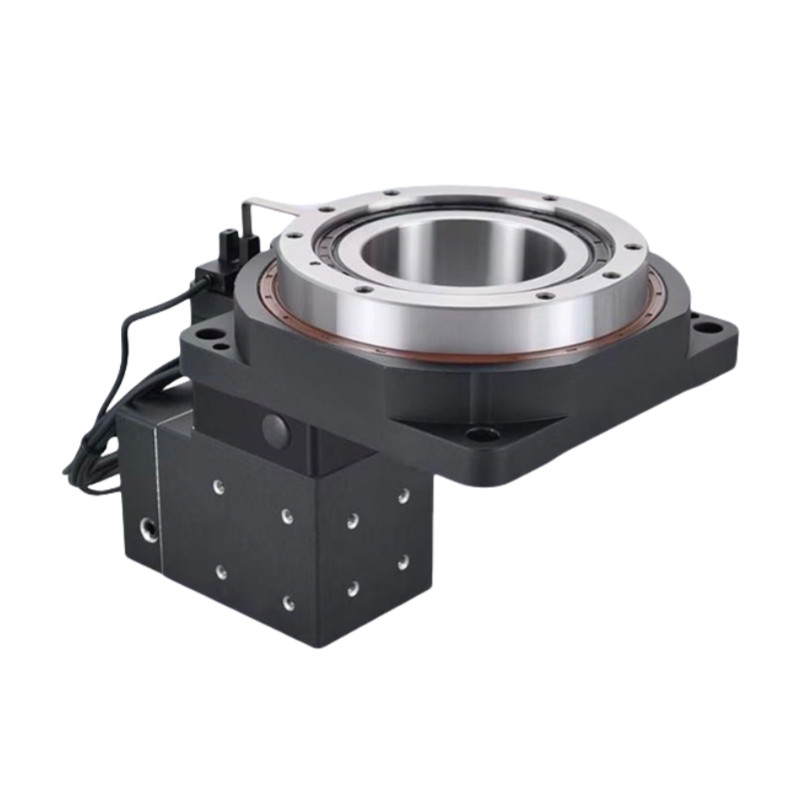

Detaillierte Bilder
Zeichnungen
Anwendungen der Hohl-Rotationsplattform
Mehrsachsige Bearbeitung: Ermöglicht komplexe Arbeiten an Teilen, die mehrere Winkel und Ausrichtungen erfordern, ideal für Luftfahrt- und Automobilkomponenten.
Werkzeug- und Druckmaschinenherstellung: Erleichtert die Herstellung komplexer Formen und Werkstücke, indem er den Zugang zu mehreren Seiten eines Werkstücks ohne Neupositionierung ermöglicht.
Bearbeitung komplexer Geometrien: Unterstützt die Herstellung von Teilen mit unkonventionellen Formen, wie z. B. Halterungen und Rahmen.
Montagebetriebe: nützlich bei der Ausrichtung und Montage von Bauteilen in bestimmten Winkeln, wodurch die Effizienz in Produktionslinien verbessert wird.
Präzisionsbohren und Fräsen: Ermöglicht präzise Bohrungen oder Fräsen in bestimmten Winkeln und sorgt für hohe Präzision bei der Herstellung.
CNC-Anwendungen: Integriert sich mit CNC-Maschinen, um automatisierte Aufgaben auszuführen und die Produktivität und Konsistenz zu verbessern.
Herstellung von Medizinprodukten: Verwendet bei der Herstellung von Komponenten, die hohe Präzision und Zuverlässigkeit erfordern.
