Herkunftsort:
China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
Rechte Winkel Hohl Drehtisch

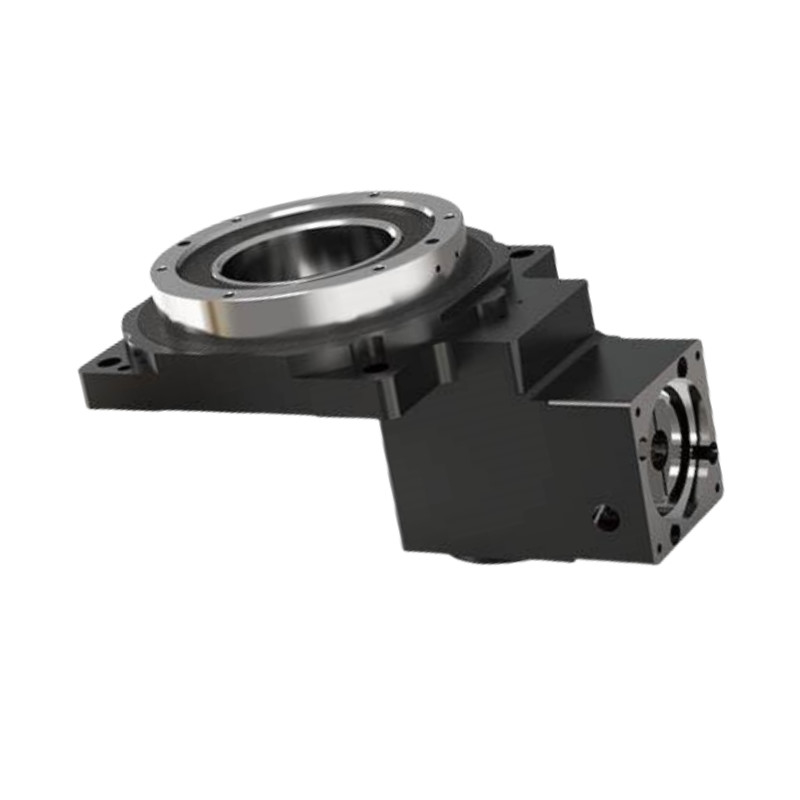

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
Die Annahme des oberen spiralförmigen Schräggetriebes mit weichem Körper und die optimierte Gestaltung der Kontaktzahnoberfläche sorgen für eine gleichmäßige Belastung und ermöglichen ein hohes Drehmoment.Wenn es mit einem planetaren Reduktor kombiniert wird, wird das Getriebeverhältnis größer und erreicht bis zu 1:50.
Die Zahnräder bestehen aus hochfesten, karburierenden Legierungsstahl und die Härte der Zahnoberfläche kann nach der Karburierung HRC60±2° erreichen.
Mit dem Servomotor verbunden, kann es Segmente in jedem Winkel herstellen, die die Ziffernsteuerung erfüllen, die der Cam-Indexer nicht erreichen kann.
Schlüsselkomponenten
Basisplatte: Das Fundament, das die gesamte Baugruppe stützt und die Montage auf Maschinen ermöglicht.
Rotationsmechanismus: Hierzu gehören Getriebe oder Motoren, die die 360-Grad-Rotation des Tisches ermöglichen.
Hohler Schacht: Der zentrale Hohlbereich, durch den Werkzeuge, Kühlmittel oder Leitungen durchlaufen können.
Tischboden: Die Oberfläche, auf der Werkstücke platziert werden, oft mit T-Schlitzen für die Befestigung.
Mechanismus zur Winkelregelung: Ermöglicht eine präzise Verstellung des Tisches, um die gewünschten Bearbeitungsstellen zu erreichen.
Lagersystem: Bietet eine reibungslose Drehung und Stabilität während des Betriebs.
Steuerungssystem: Kann digitale Ablesungen oder CNC-Integration für eine präzise Positionierung und Bewegung beinhalten.
Hohe Präzision:
Erreicht eine wiederholte Positionierungsgenauigkeit von weniger als 5 Bogensekunden und gewährleistet eine zuverlässige Leistung bei anspruchsvollen Anwendungen.
Hohe Steifigkeit:
Unterstützt durch präzise gekreuzte Walzlager, kann die Plattform signifikanten Radial-, Achs- und Umschlagkräften standhalten und bietet mehr als zehnmal die Steifigkeit traditioneller Lager.
Flexible Kompatibilität der Motoren:
Leicht konfigurierbar, um verschiedene Marken und Arten von Motoren, einschließlich Servomotoren und Schrittmotoren, durch anpassbare Flansche und Eingangswellen unterzubringen.
 |
Modell | Modell | Modell | Verhältnis des rechten Winkels |
| Hohler Drehtisch | Richtiger Winkel | |||
|
HRG60Z |
HRG60 | HAS042 |
2, 3 |
Leistungsparameter
| Leistungsparameter HRG60Z | ||||||
| Unterstützung der Ausgabeplattform | Kreuzrollenlager | Erlaubte Ausgangsgeschwindigkeit | 200 Rpm | Rotationsinertität | 735x10-7 kg.m2 | |
| Schaltbewegung | 360° ((Rotation in jedem Winkel) | Wiederholbare Positionsgenauigkeit | ±15 Bogensekunden | Positionsgenauigkeit | ≤ 30 Bogensekunden | |
| Passender Motor (Größe) | 50-100W Servomotor Für den Fall, dass ein Fahrzeug mit einer Leistung von mehr als 5 kW nicht mehr als 5 kW hat, gilt Folgendes: |
Zulässige Achsbelastung | 150 N | Schmierung | Synthetisches Fett | |
| Reduzierungsquote | 10 | 15 | Erlaubte Radiallast | 300 N | Betriebstemperatur | -10°C bis 90°C |
| Nennwert des Ausgangsmoments | 5NM | Parallelisierung der Ausgabeplattform | 00,02 mm | Dienstzeit | 20000h | |
| Maximaler Drehmoment der Beschleunigung | 9NM | Abfluss der Ausgangsplattformoberfläche | 0.01 mm | Produktionsniveau | IP65 | |
| Notbremsmoment | 15NM | Abfluss der Ausgangsplattform | 0.01 mm | Geräuschpegel | ≤ 65 dB | |

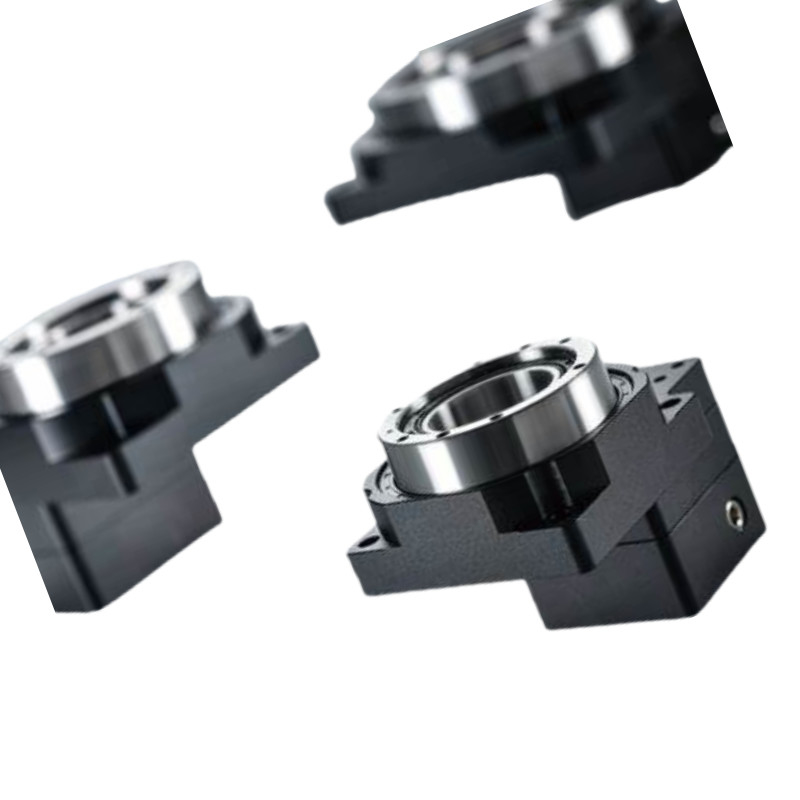

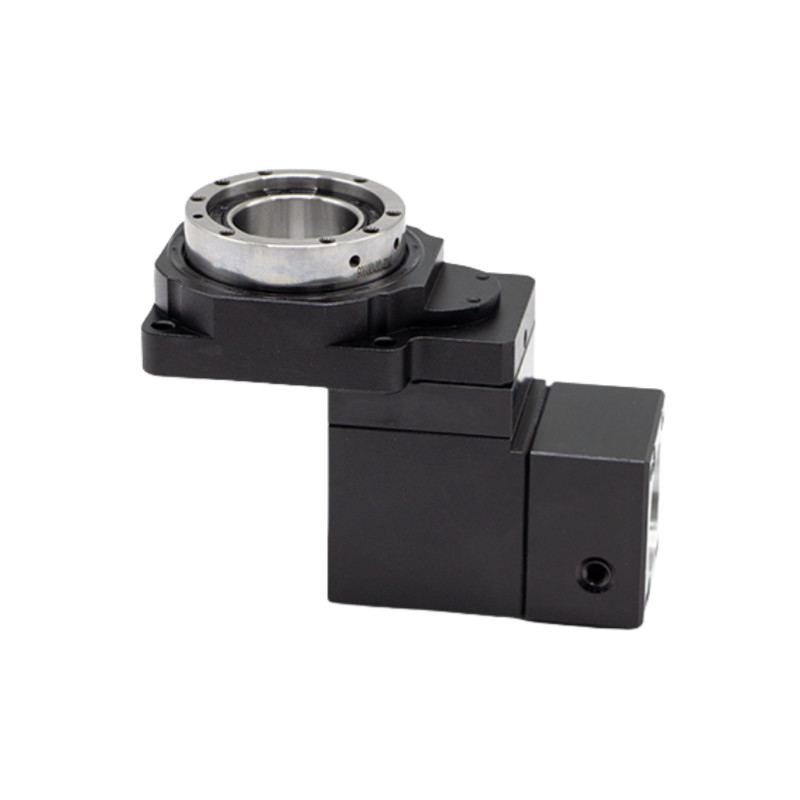

Detaillierte Bilder
|
|
|
Zeichnungen
Anwendungen der Hohl-Rotationsplattform
Robotik
Verwendet in Roboterarmen und -manipulatoren zur präzisen Positionierung und Bewegung bei Montageaufgaben und Materialbearbeitung.
Automatisierungssysteme
Integriert in automatisierte Produktionslinien für Aufgaben wie Sortieren, Verpacken und Palettieren, bei denen eine präzise Rotationsbewegung unerlässlich ist.
CNC-Bearbeitung
In CNC-Maschinen zum präzisen Drehen von Werkstücken bei Fräsen, Bohren und Drehen verwendet.
Medizinische Ausrüstung
In medizinischen Geräten wie Bildgebungssystemen, chirurgischen Robotern und Laborautomation für genaue Positionierung und Bewegung verwendet.
Luft- und Raumfahrt
Anwendung in Flugsimulatoren, Radarsystemen und UAVs zur präzisen Orientierung und Stabilisierung.
Telekommunikation
In Antennenpositionierungssystemen verwendet, um eine genaue Ausrichtung für eine optimale Signalübertragung zu gewährleisten.
Verpackung und Versand
