Herkunftsort:
China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
Hohle planetarische integrierte Maschine der HRG-Serie
Eine Hohle Drehplattform mit Planetengetriebe ist ein mechanisches System, das eine hohle rotierende Struktur mit einem planetaren Getriebe für eine präzise Bewegung kombiniert.Das hohle Design ermöglicht eine einfache Verlegung von Kabeln oder Flüssigkeiten, während das planetare Getriebe ein hohes Drehmoment und eine geringere Gegenwirkung liefert, was eine reibungslose und präzise Drehbewegung ermöglicht.und automatisierte Systeme.
Schlüsselkomponenten
Basis: Die robuste Plattform, die die gesamte Montage stützt.
Drehplattform: Teil, der das Werkstück hält und sich um eine vertikale oder horizontale Achse drehen kann.
Antrieb Mechanismus: Hierzu gehören Motoren (Servo- oder Schrittmotor), Zahnräder und Gürtel, die die Drehung und Positionierung ermöglichen.
Indexationssystem: Dies ermöglicht eine präzise Positionierung, oft mit Hilfe von Nadeln oder Abspannungen, um den Tisch in bestimmten Winkeln an Ort und Stelle zu sperren.
Steuerungssystem: Elektronik, die die Bewegung steuert, einschließlich Steuerungen, Sensoren und Benutzeroberflächen für die Programmierung.
Lagern: Erlaubt eine reibungslose Drehung des Tisches und minimiert dabei die Reibung.
Besonderheiten der Montage: Schlitze oder Löcher zum Befestigen von Befestigungen oder Werkzeugen, um das Werkstück festzuhalten.
Stromversorgung: Versorgt den Antriebsmechanismus und die Bedienelemente mit der notwendigen Leistung.
Hohe Präzision:
Erreicht eine wiederholte Positionierungsgenauigkeit von weniger als 5 Bogensekunden und gewährleistet eine zuverlässige Leistung bei anspruchsvollen Anwendungen.
Hohe Steifigkeit:
Unterstützt durch präzise gekreuzte Walzlager, kann die Plattform signifikanten Radial-, Achs- und Umschlagkräften standhalten und bietet mehr als zehnmal die Steifigkeit traditioneller Lager.
Flexible Kompatibilität der Motoren:
Leicht konfigurierbar, um verschiedene Marken und Arten von Motoren, einschließlich Servomotoren und Schrittmotoren, durch anpassbare Flansche und Eingangswellen unterzubringen.
 |
Modell | Modell | Modell | Verhältnis |
| Hohler Drehtisch | Planetenreduktor | |||
|
HRG200A |
HRG200 | HA090 |
3, 5, 7, 10 |
Leistungsparameter
| HRG200A | ||||||||
| Unterstützung der Ausgabeplattform | Kreuzrollenlager | Erlaubte Ausgangsgeschwindigkeit | 200 Rpm | Rotationsinertität | 27619x10-6 kg.m2 | |||
| Schaltbewegung | 360° ((Rotation in jedem Winkel) | Wiederholbare Positionsgenauigkeit | ±15 Bogensekunden | Positionsgenauigkeit | ≤ 30 Bogensekunden | |||
| Passender Motor (Größe) | 750-1KW-Servomotor Für den Fall, dass ein Fahrzeug mit einer Leistung von mehr als 5 kW nicht mehr als 5 kW hat, ist die Leistung von mehr als 5 kW zu verlangen. |
Zulässige Achsbelastung | 4000 N | Schmierung | Synthetisches Fett | |||
| Reduzierungsquote | 30 | 50 | 70 | 100 | Erlaubte Radiallast | 2500 N | Betriebstemperatur | -10°C bis 90°C |
| Nennwert des Ausgangsmoments | 112NM | Parallelisierung der Ausgabeplattform | 00,02 mm | Dienstzeit | 20000h | |||
| Maximaler Drehmoment der Beschleunigung | 201.6NM | Abfluss der Ausgangsplattformoberfläche | 0.01 mm | Produktionsniveau | IP65 | |||
| Notbremsmoment | 336NM | Abfluss der Ausgangsplattform | 0.01 mm | Geräuschpegel | ≤ 65 dB | |||

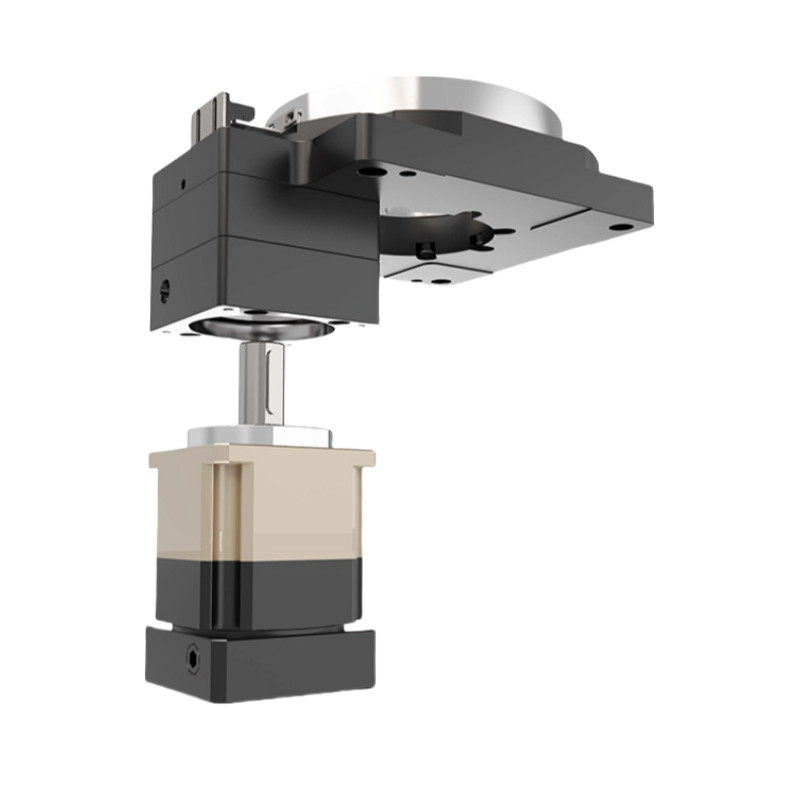

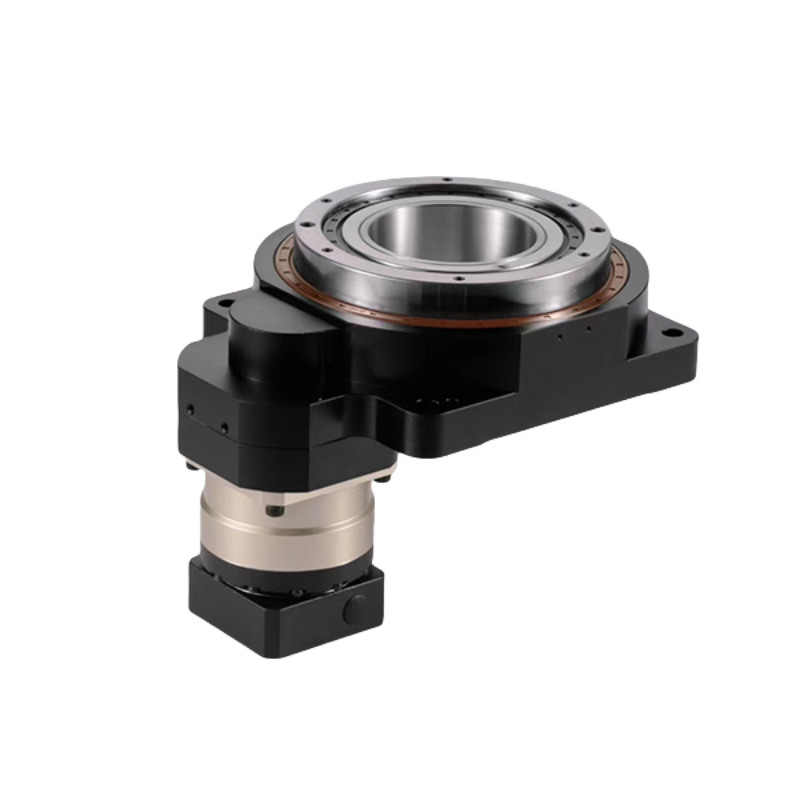

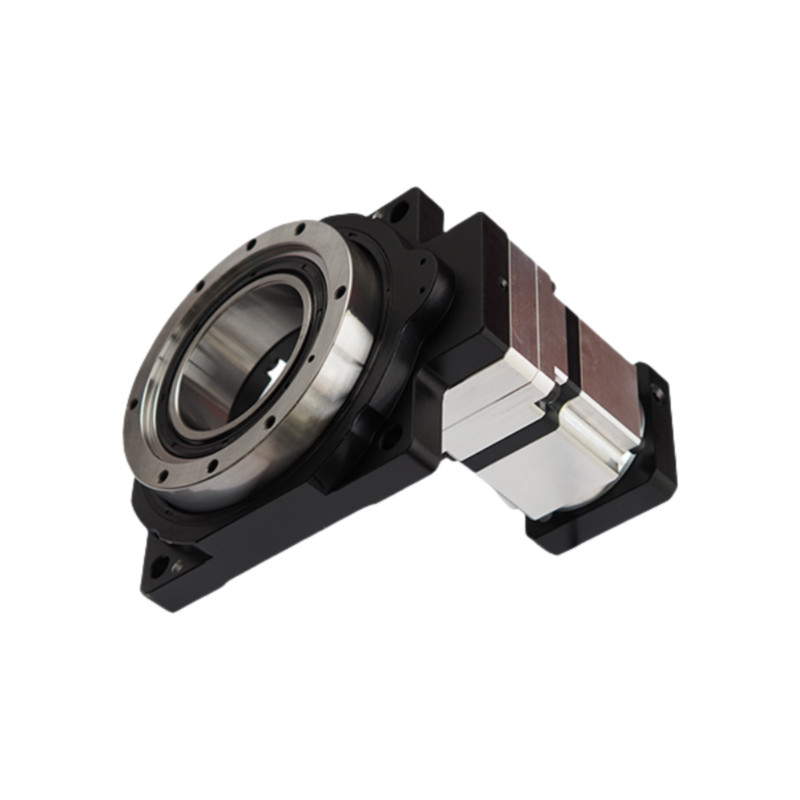

Detaillierte Bilder
|
|
|
|
Zeichnungen
Anwendungen der Hohl-Rotationsplattform
Robotik
Verwendet in Roboterarmen und -manipulatoren zur präzisen Positionierung und Bewegung bei Montageaufgaben und Materialbearbeitung.
Automatisierungssysteme
Integriert in automatisierte Produktionslinien für Aufgaben wie Sortieren, Verpacken und Palettieren, bei denen eine präzise Rotationsbewegung unerlässlich ist.
CNC-Bearbeitung
In CNC-Maschinen zum präzisen Drehen von Werkstücken bei Fräsen, Bohren und Drehen verwendet.
Medizinische Ausrüstung
In medizinischen Geräten wie Bildgebungssystemen, chirurgischen Robotern und Laborautomation für genaue Positionierung und Bewegung verwendet.
Luft- und Raumfahrt
Anwendung in Flugsimulatoren, Radarsystemen und UAVs zur präzisen Orientierung und Stabilisierung.
Telekommunikation
In Antennenpositionierungssystemen verwendet, um eine genaue Ausrichtung für eine optimale Signalübertragung zu gewährleisten.
Verpackung und Versand
