Herkunftsort:
China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
HRG-Serie
Eine hohle Drehplattform ist ein mechanisches Gerät, das eine präzise Drehbewegung ermöglicht und gleichzeitig eine zentrale Öffnung bietet, die den Durchgang von Kabeln, Rohren oder anderen Komponenten ermöglicht.Dieses innovative Design ermöglicht eine effiziente Integration in verschiedene SystemeDie Plattform wird in der Regel durch hochwertige Lager unterstützt.die eine hohe Lastkapazität ermöglichtDie Vielseitigkeit macht es für eine Vielzahl von Branchen geeignet, die eine zuverlässige und kontrollierte Rotationsbewegung erfordern.
Hohe Präzision:
Erreicht eine wiederholte Positionierungsgenauigkeit von weniger als 5 Bogensekunden und gewährleistet eine zuverlässige Leistung bei anspruchsvollen Anwendungen.
Hohe Steifigkeit:
Unterstützt durch präzise gekreuzte Walzlager, kann die Plattform signifikanten Radial-, Achs- und Umschlagkräften standhalten und bietet mehr als zehnmal die Steifigkeit traditioneller Lager.
Flexible Kompatibilität der Motoren:
Leicht konfigurierbar, um verschiedene Marken und Arten von Motoren, einschließlich Servomotoren und Schrittmotoren, durch anpassbare Flansche und Eingangswellen unterzubringen.
Effiziente Drehmomentleistung:
Verwendet einen einstufigen Schraubgetriebe-Reduktionsmechanismus zur Erhöhung des Ausgangsdrehmoments, wobei Getriebe für die Präzision unter Stufe 5 eingestuft sind.
Robuste Konstruktion:
Gebaut, um eine Vielzahl von Betriebsbelastungen zu widerstehen und gleichzeitig eine hohe Leistung zu erhalten, so dass es für industrielle Anwendungen und Automatisierung geeignet ist.
 |
Modell | Spezifikation | Hohler Durchmesser | Verhältnis |
| (mm) | (mm) | |||
|
HRG280-10K |
280 | 150 |
10 |
Leistungsparameter
| HRG280-10K | ||||||
| Unterstützung der Ausgabeplattform | Kreuzrollenlager | Erlaubte Ausgangsgeschwindigkeit | 200 Rpm | Rotationsinertität | 361220x10-7 kg.m2 | |
| Schaltbewegung | 360° ((Rotation in jedem Winkel) | Wiederholbare Positionsgenauigkeit | ±15 Bogensekunden | Positionsgenauigkeit | ≤ 30 Bogensekunden | |
| Passender Motor (Größe) | Für die Prüfung der Einhaltung der Vorschriften des Artikels 4 Absatz 1 Buchstabe a der Verordnung (EG) Nr. 1907/2006 | Zulässige Achsbelastung | 3000N | Schmierung | Synthetisches Fett | |
| Reduzierungsquote | 10 | Erlaubte Radiallast | 2000N | Betriebstemperatur | -10°C bis 90°C | |
| Nennwert des Ausgangsmoments | 120NM | Parallelisierung der Ausgabeplattform | 00,02 mm | Dienstzeit | 20000h | |
| Maximaler Drehmoment der Beschleunigung | 240NM | Abfluss der Ausgangsplattformoberfläche | 0.01 mm | Produktionsniveau | IP65 | |
| Notbremsmoment | 360NM | Abfluss der Ausgangsplattform | 0.01 mm | Geräuschpegel | ≤ 65 dB | |

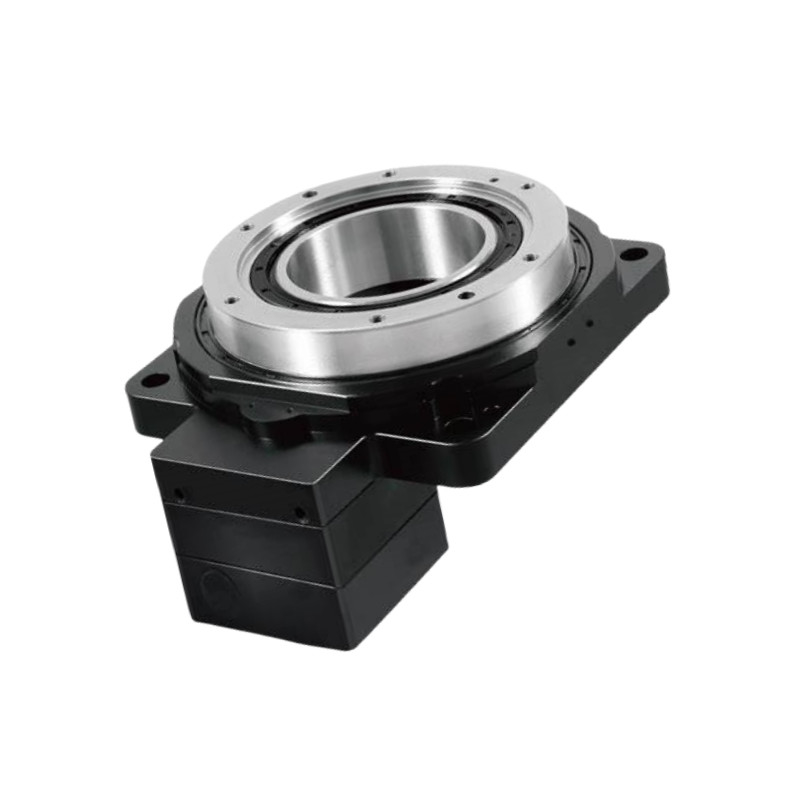

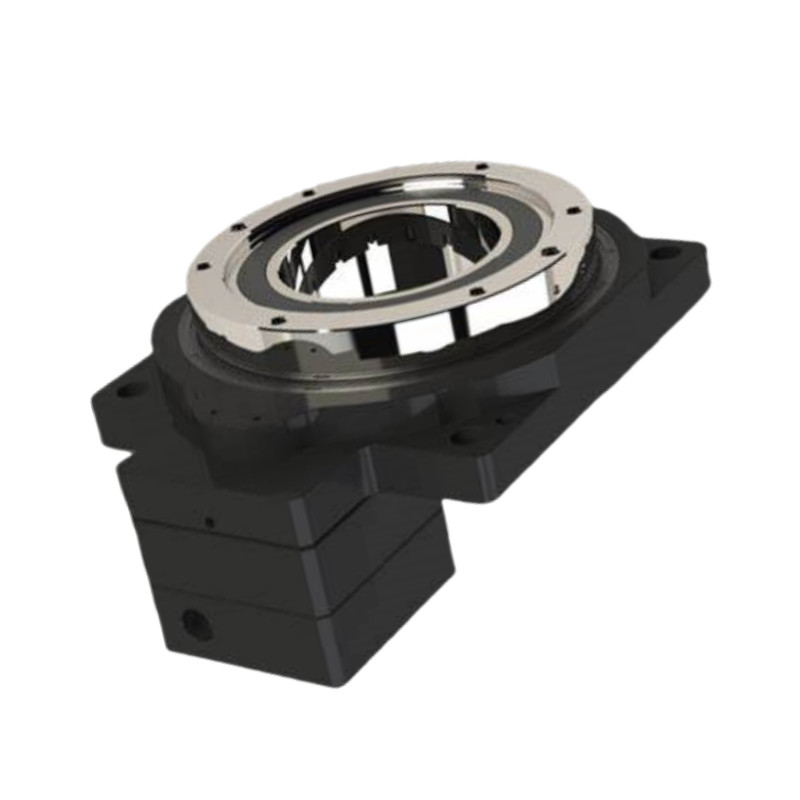

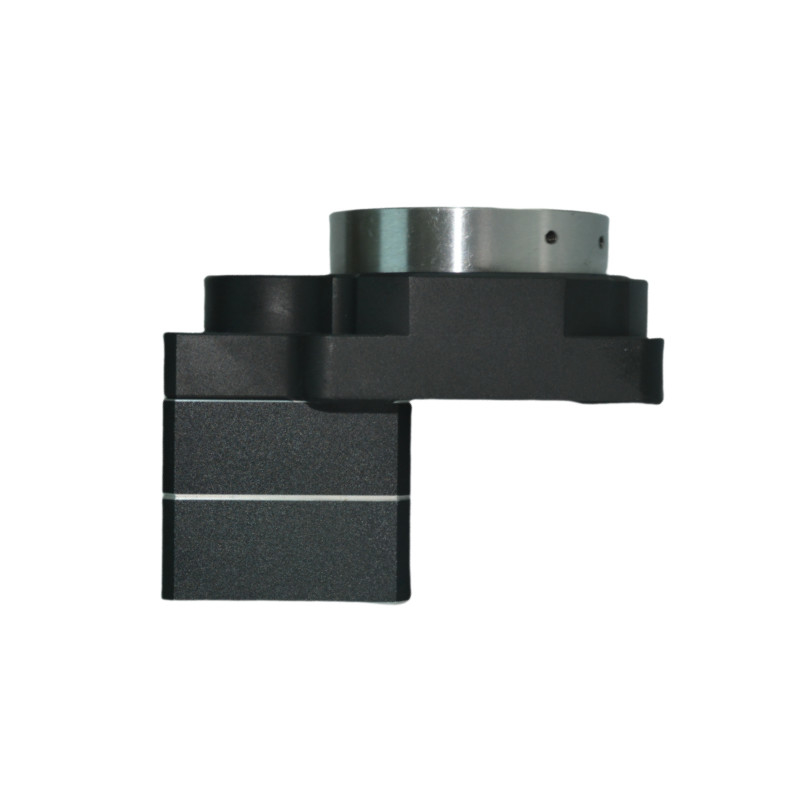

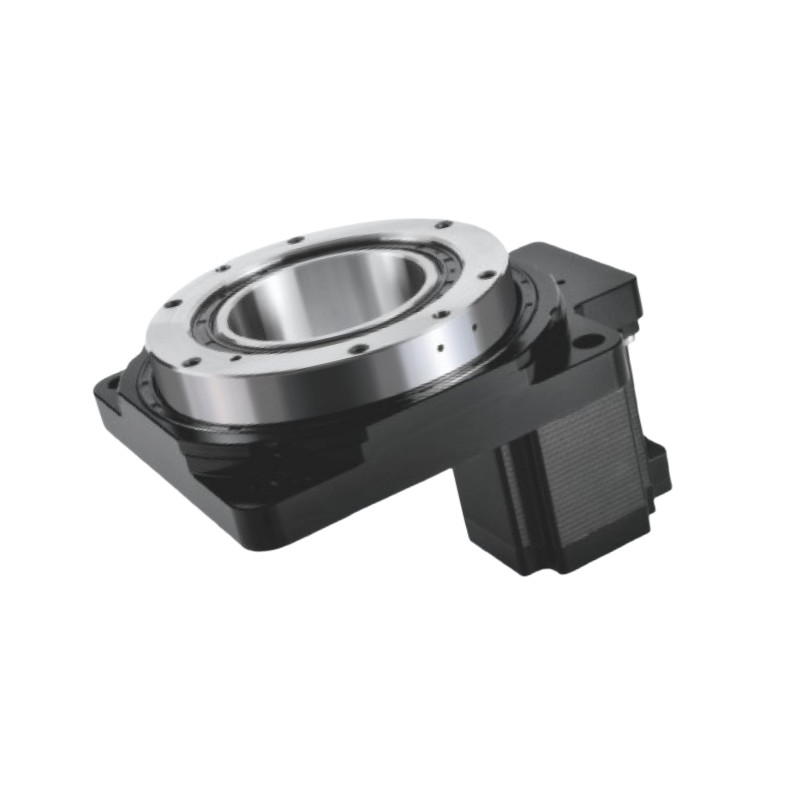

Detaillierte Bilder
|
|
|
|
Zeichnungen
Installationsanweisung für Hohlen Drehtisch
Anwendungen der Hohl-Rotationsplattform
Robotik:
Verwendet in Roboterarmen und -manipulatoren zur präzisen Positionierung und Bewegung bei Montageaufgaben und Materialbearbeitung.
Automatisierungssysteme:
Integriert in automatisierte Produktionslinien für Aufgaben wie Sortieren, Verpacken und Palettieren, bei denen eine präzise Rotationsbewegung unerlässlich ist.
CNC-Bearbeitung:
In CNC-Maschinen zum präzisen Drehen von Werkstücken bei Fräsen, Bohren und Drehen verwendet.
Medizinische Ausrüstung:
In medizinischen Geräten wie Bildgebungssystemen, chirurgischen Robotern und Laborautomation für genaue Positionierung und Bewegung verwendet.
Luft- und Raumfahrt:
Anwendung in Flugsimulatoren, Radarsystemen und UAVs zur präzisen Orientierung und Stabilisierung.
Telekommunikation:
In Antennenpositionierungssystemen verwendet, um eine genaue Ausrichtung für eine optimale Signalübertragung zu gewährleisten.
Prüfung und Messung:
Integriert in Prüfgeräte für rotierende Proben oder Bauteile zur Bewertung der Leistung unter verschiedenen Bedingungen.
Unterhaltung und Medien:
Verwendet in Kamera-Rigs und Beleuchtungssystemen für eine reibungslose und kontrollierte Bewegung bei Filmproduktion und Live-Events.
Industrieausrüstung:
Anwendung in Fördergeräten und Sortiersystemen, bei denen eine Drehbewegung für eine effiziente Materialbearbeitung erforderlich ist.
Forschung und Entwicklung:
Wird in Laboren und Forschungseinrichtungen für Versuchsanlagen verwendet, bei denen präzise Winkelanpassungen erforderlich sind.
