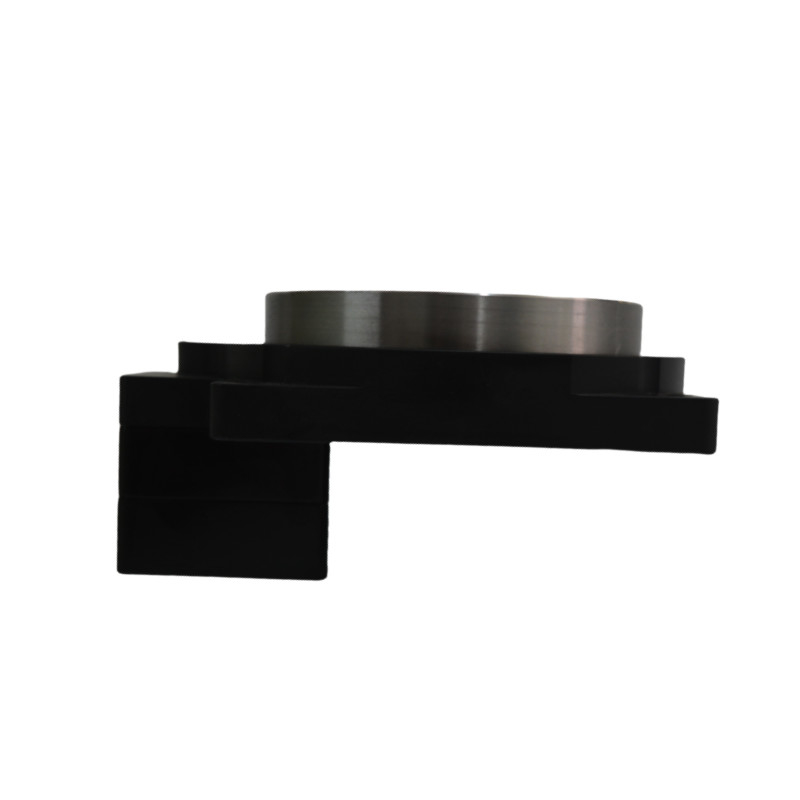

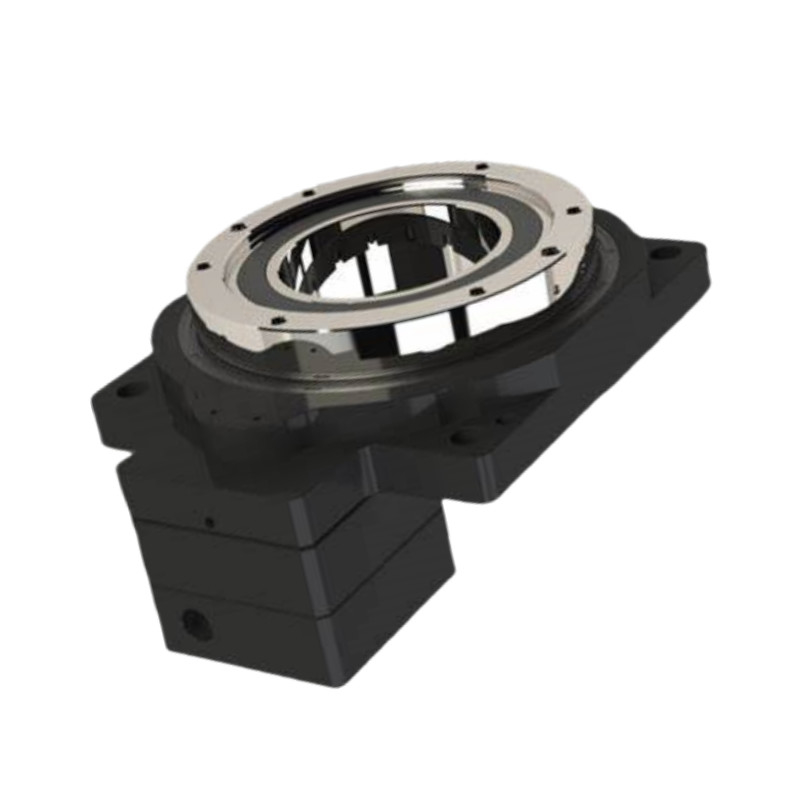

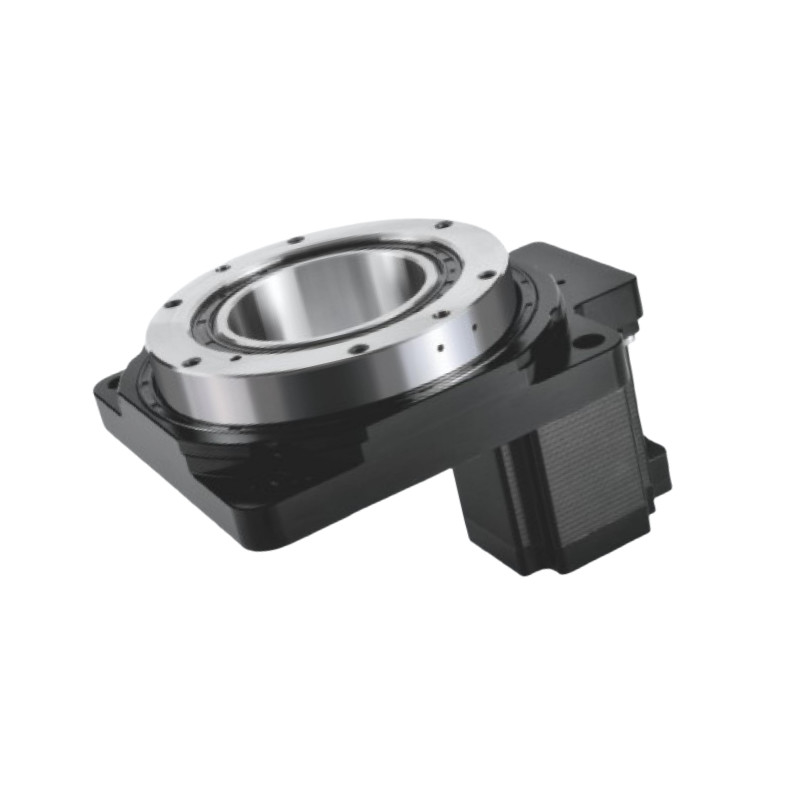

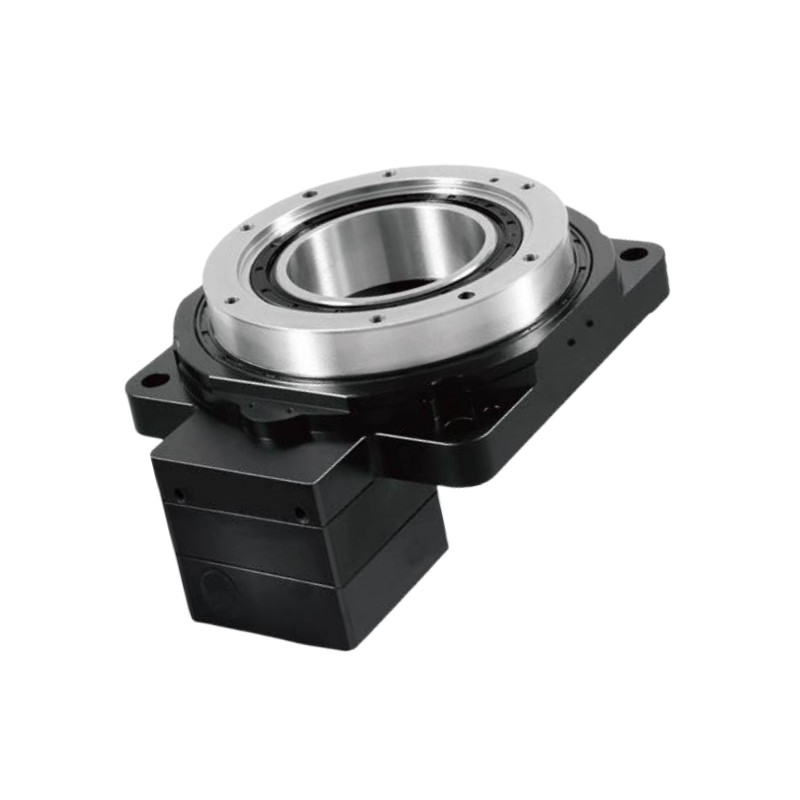

Die HRG 200-SerieHohler Drehtisch
Die hohle Drehplattform ist ein mechanisches Gerät, das eine präzise Drehbewegung ermöglicht und gleichzeitig den Durchgang von Kabeln, Rohren oder anderen Komponenten durch die Mitte ermöglicht.Dieses einzigartige Design bietet mehrere Vorteile, einschließlich verbesserter Vielseitigkeit und Bequemlichkeit in verschiedenen Anwendungen.
Struktur einer hohlen Drehplattform
Basisrahmen:
Die Grundstütze, die alle anderen Komponenten beherbergt und die Stabilität und Steifigkeit der gesamten Anlage bietet.
Drehscheibe:
Die Hauptplattform, die sich um eine zentrale Achse dreht, auf der Werkstücke montiert werden und typischerweise für hohe Präzision konzipiert ist.
Hollow Center:
Die zentrale Öffnung, durch die Kabel, Rohre oder andere Komponenten durchlaufen können, was eine sauberere Installation und eine einfachere Routing ermöglicht.
Kreuzrollenlager:
Präzisionslager, die die Drehscheibe stützen. Ihre Konfiguration ermöglicht eine hohe Lastkapazität und Steifigkeit, die eine reibungslose Drehung gewährleistet.
Antrieb Mechanismus:
Dazu gehören der Motor (in der Regel ein Servomotor oder ein Schrittmotor) und die zugehörigen Zahnräder (z. B. spiralförmige Zahnräder), die das notwendige Drehmoment und die Steuerung für die Drehung liefern.
Anpassungsfähiger Freigabe-Mechanismus:
Ein System, das die Feinabstimmung der Abstände zwischen den Zahnrädern ermöglicht, um Rückschläge zu minimieren und die Positionierungsgenauigkeit zu verbessern.
Eingangswelle und Flansche:
Komponenten, die den Motor mit der Plattform verbinden.
Steuerungsschnittstelle:
Elektronische Komponenten oder Systeme, die den Betrieb des Motors steuern und die Drehgeschwindigkeit, Richtung und Position steuern.
Montagepunkte:
Stellen auf der Plattform, an denen Werkstücke oder Befestigungen befestigt werden können, um die Stabilität während des Betriebs zu gewährleisten.
Leistungsparameter
| HRG200-10K |
| Unterstützung der Ausgabeplattform |
Kreuzrollenlager |
Erlaubte Ausgangsgeschwindigkeit |
200 Rpm |
Rotationsinertität |
27169x10-6 kg.m2 |
| Schaltbewegung |
360° ((Rotation in jedem Winkel) |
Wiederholbare Positionsgenauigkeit |
±15 Bogensekunden |
Positionsgenauigkeit |
≤ 30 Bogensekunden |
| Passender Motor (Größe) |
Für den Fall, dass ein Fahrzeug mit einem Fahrzeugverbindungsbereich von mehr als 5 m2 nicht mehr als 5 m2 hat, gilt Folgendes: |
Zulässige Achsbelastung |
4000 N |
Schmierung |
Synthetisches Fett |
| Reduzierungsquote |
10 |
Erlaubte Radiallast |
2500 N |
Betriebstemperatur |
-10°C bis 90°C |
| Nennwert des Ausgangsmoments |
112NM |
Parallelisierung der Ausgabeplattform |
00,02 mm |
Dienstzeit |
20000h |
| Maximaler Drehmoment der Beschleunigung |
201.6NM |
Abfluss der Ausgangsplattformoberfläche |
0.01 mm |
Produktionsniveau |
IP65 |
| Notbremsmoment |
336NM |
Abfluss der Ausgangsplattform |
0.01 mm |
Geräuschpegel |
≤ 65 dB |
| HRG200-18K |
| Unterstützung der Ausgabeplattform |
Kreuzrollenlager |
Erlaubte Ausgangsgeschwindigkeit |
200 Rpm |
Rotationsinertität |
27169x10-6 kg.m2 |
| Schaltbewegung |
360° ((Rotation in jedem Winkel) |
Wiederholbare Positionsgenauigkeit |
±15 Bogensekunden |
Positionsgenauigkeit |
≤ 30 Bogensekunden |
| Passender Motor (Größe) |
Für den Fall, dass ein Fahrzeug mit einem Fahrzeugverbindungsbereich von mehr als 5 m2 nicht mehr als 5 m2 hat, gilt Folgendes: |
Zulässige Achsbelastung |
4000 N |
Schmierung |
Synthetisches Fett |
| Reduzierungsquote |
18 |
Erlaubte Radiallast |
2500 N |
Betriebstemperatur |
-10°C bis 90°C |
| Nennwert des Ausgangsmoments |
85NM |
Parallelisierung der Ausgabeplattform |
00,02 mm |
Dienstzeit |
20000h |
| Maximaler Drehmoment der Beschleunigung |
153NM |
Abfluss der Ausgangsplattformoberfläche |
0.01 mm |
Produktionsniveau |
IP65 |
| Notbremsmoment |
680NM |
Abfluss der Ausgangsplattform |
0.01 mm |
Geräuschpegel |
≤ 65 dB |
Zeichnungen
Installationsanweisung für Hohlen Drehtisch
Anwendungen der Hohl-Rotationsplattform
Robotik:
Verwendet in Roboterarmen und -manipulatoren zur präzisen Positionierung und Bewegung bei Montageaufgaben und Materialbearbeitung.
Automatisierungssysteme:
Integriert in automatisierte Produktionslinien für Aufgaben wie Sortieren, Verpacken und Palettieren, bei denen eine präzise Rotationsbewegung unerlässlich ist.
CNC-Bearbeitung:
In CNC-Maschinen zum präzisen Drehen von Werkstücken bei Fräsen, Bohren und Drehen verwendet.
Medizinische Ausrüstung:
In medizinischen Geräten wie Bildgebungssystemen, chirurgischen Robotern und Laborautomation für genaue Positionierung und Bewegung verwendet.
Luft- und Raumfahrt:
Anwendung in Flugsimulatoren, Radarsystemen und UAVs zur präzisen Orientierung und Stabilisierung.
Telekommunikation:
In Antennenpositionierungssystemen verwendet, um eine genaue Ausrichtung für eine optimale Signalübertragung zu gewährleisten.
Prüfung und Messung:
Integriert in Prüfgeräte für rotierende Proben oder Bauteile zur Bewertung der Leistung unter verschiedenen Bedingungen.
Unterhaltung und Medien:
Verwendet in Kamera-Rigs und Beleuchtungssystemen für eine reibungslose und kontrollierte Bewegung bei Filmproduktion und Live-Events.
Industrieausrüstung:
Anwendung in Fördergeräten und Sortiersystemen, bei denen eine Drehbewegung für eine effiziente Materialbearbeitung erforderlich ist.
Forschung und Entwicklung:
Wird in Laboren und Forschungseinrichtungen für Versuchsanlagen verwendet, bei denen präzise Winkelanpassungen erforderlich sind.
