Herkunftsort:
China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
HRG-Serie
Die hohle Drehplattform ist ein mechanisches Gerät, das eine präzise Drehbewegung ermöglicht und gleichzeitig den Durchgang von Kabeln, Rohren oder anderen Komponenten durch die Mitte ermöglicht.Dieses einzigartige Design bietet mehrere Vorteile, einschließlich verbesserter Vielseitigkeit und Bequemlichkeit in verschiedenen Anwendungen.
Hohler Entwurf:
Durch die zentrale Öffnung können Kabel, Schläuche oder andere Elemente geleitet werden, wodurch Unordnung verringert und die Einrichtung in engen Räumen vereinfacht wird.
Präzisionsbewegung:
Die Plattform ist für eine hohe Genauigkeit ausgelegt und kann wiederholte Positioniertoleranzen von weniger als 5 Bogensekunden erreichen, was sie für Anwendungen geeignet macht, die exakte Bewegungen erfordern.
Robuste Konstruktion:
Die Plattform, die häufig durch hochwertige Querwalzlager unterstützt wird, kann erhebliche Belastungen und Kräfte bewältigen und bietet eine außergewöhnliche Steifigkeit und Stabilität.
Flexible Vereinbarkeit:
Konzipiert, um verschiedene Motortypen, einschließlich Servomotoren und Schrittmotoren, durch anpassbare Flansche und Eingangswellen unterzubringen.
Anwendungen:
Häufig in der Robotik, Automatisierung, CNC-Bearbeitung, medizinischer Ausrüstung und vielen anderen Bereichen, die zuverlässige und präzise Rotationsbewegung erfordern.
 |
Modell | Spezifikation | Hohler Durchmesser | Verhältnis |
| (mm) | (mm) | |||
|
HRG170-10K HRG170-18K |
170 | 72 |
10 18 |
Leistungsparameter
| HRG170-10/18K | ||||||
| Unterstützung der Ausgabeplattform | Kreuzrollenlager | Erlaubte Ausgangsgeschwindigkeit | 200 Rpm | Rotationsinertität | 27619x10-6 kg.m2 | |
| Schaltbewegung | 360° ((Rotation in jedem Winkel) | Wiederholbare Positionsgenauigkeit | ±15 Bogensekunden | Positionsgenauigkeit | ≤ 30 Bogensekunden | |
| Passender Motor (Größe) | Für den Fall, dass ein Fahrzeug mit einem Fahrzeugverbindungsbereich von mehr als 5 m2 nicht mehr als 5 m2 hat, gilt Folgendes: | Zulässige Achsbelastung | 3000N | Schmierung | Synthetisches Fett | |
| Reduzierungsquote | 10 | 18 | Erlaubte Radiallast | 2000N | Betriebstemperatur | -10°C bis 90°C |
| Nennwert des Ausgangsmoments | 55NM | 45 NM | Parallelisierung der Ausgabeplattform | 00,02 mm | Dienstzeit | 20000h |
| Maximaler Drehmoment der Beschleunigung | 99NM | 81NM | Abfluss der Ausgangsplattformoberfläche | 0.01 mm | Produktionsniveau | IP65 |
| Notbremsmoment | 165NM | 135NM | Abfluss der Ausgangsplattform | 0.01 mm | Geräuschpegel | ≤ 65 dB |

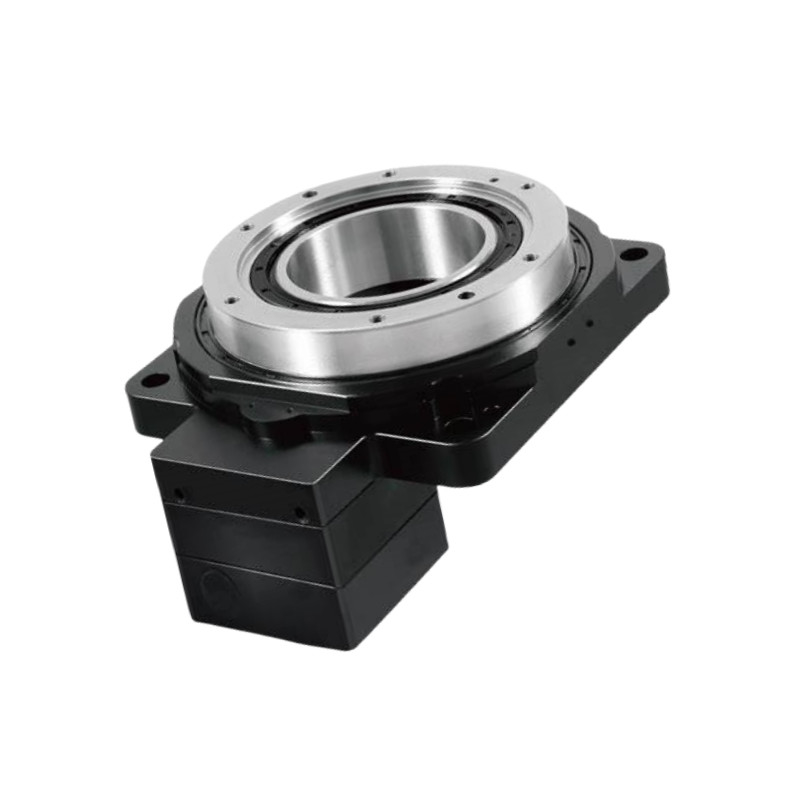

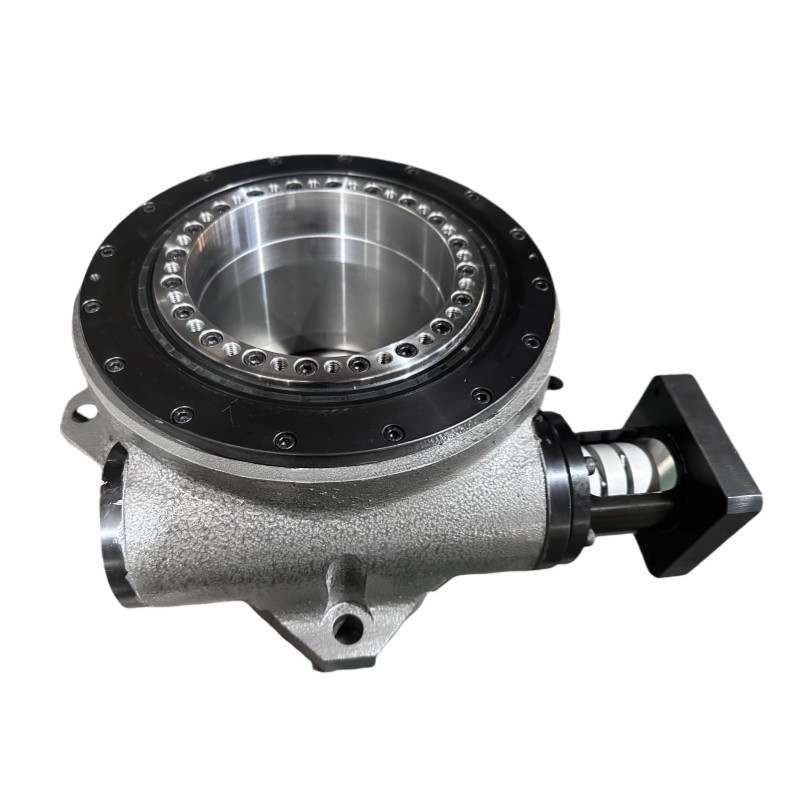

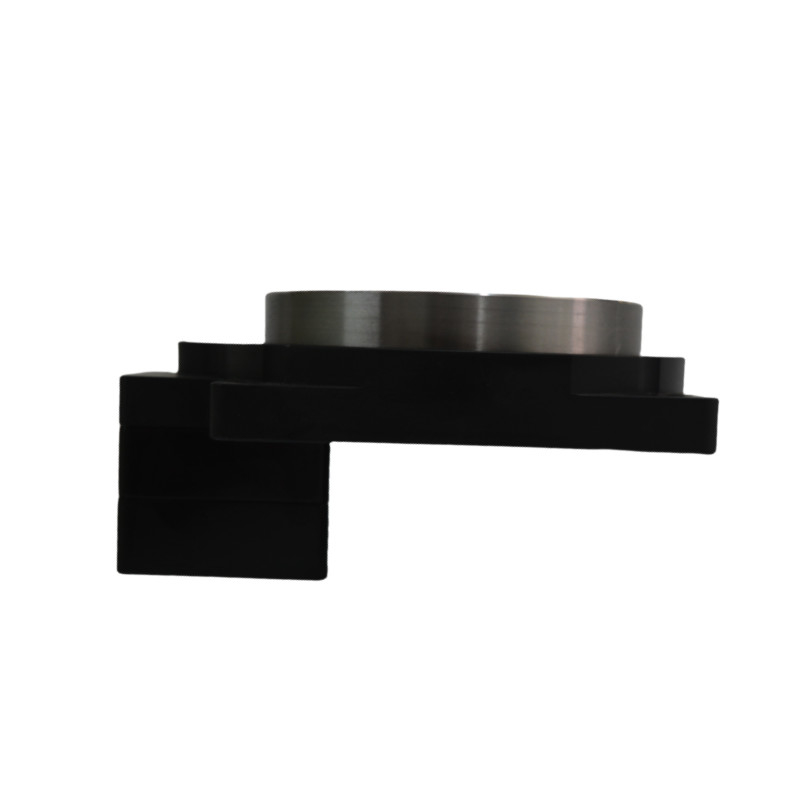

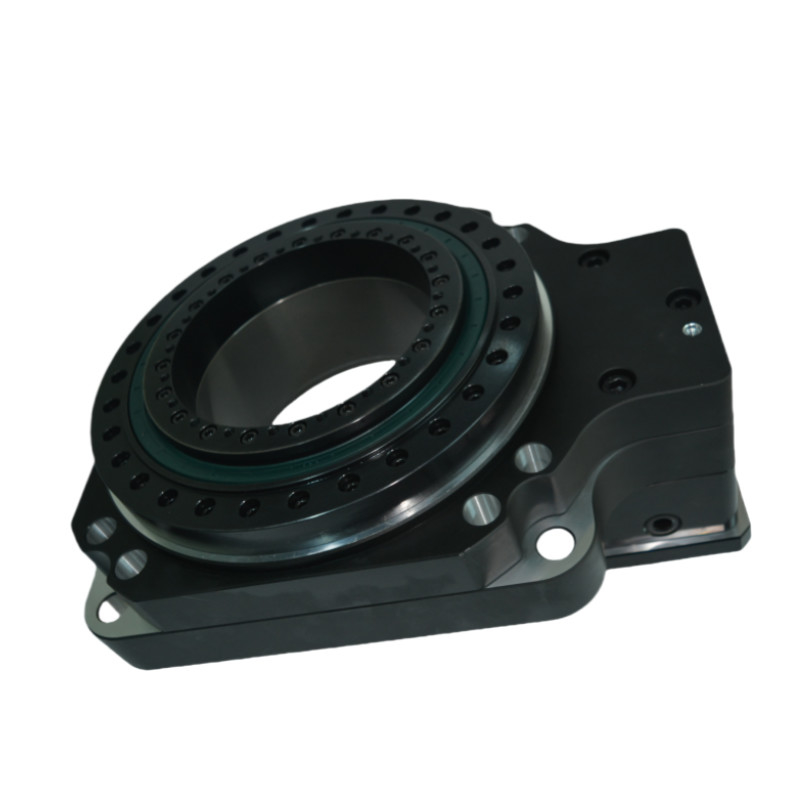

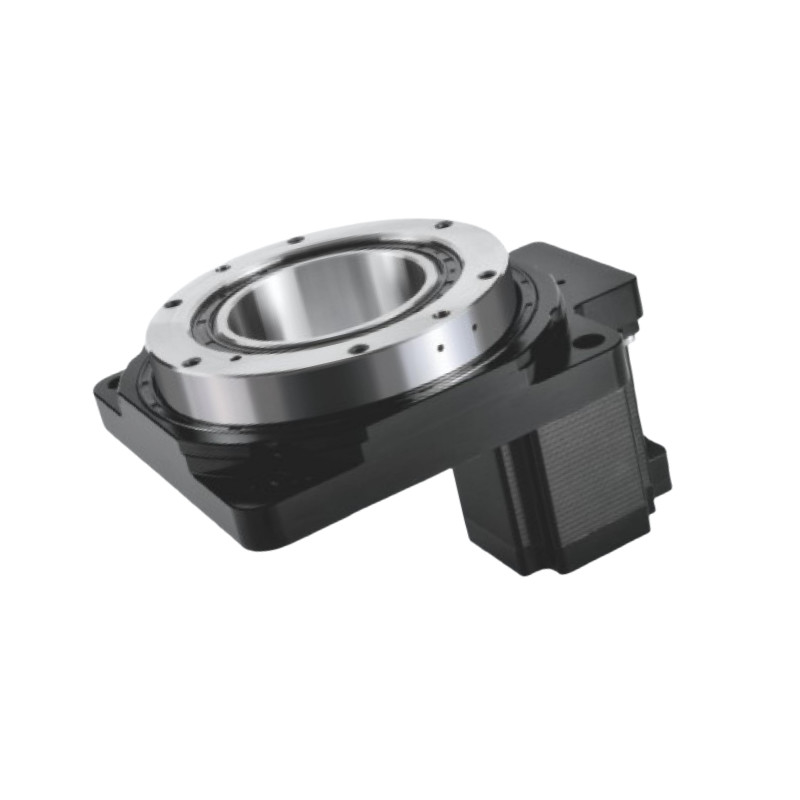

Detaillierte Bilder
|
|
|
|
Zeichnungen
Installationsanweisung für Hohlen Drehtisch
Anwendungen der Hohl-Rotationsplattform
Robotik:
Verwendet in Roboterarmen und -manipulatoren zur präzisen Positionierung und Bewegung bei Montageaufgaben und Materialbearbeitung.
Automatisierungssysteme:
Integriert in automatisierte Produktionslinien für Aufgaben wie Sortieren, Verpacken und Palettieren, bei denen eine präzise Rotationsbewegung unerlässlich ist.
CNC-Bearbeitung:
In CNC-Maschinen zum präzisen Drehen von Werkstücken bei Fräsen, Bohren und Drehen verwendet.
Medizinische Ausrüstung:
In medizinischen Geräten wie Bildgebungssystemen, chirurgischen Robotern und Laborautomation für genaue Positionierung und Bewegung verwendet.
Luft- und Raumfahrt:
Anwendung in Flugsimulatoren, Radarsystemen und UAVs zur präzisen Orientierung und Stabilisierung.
Telekommunikation:
In Antennenpositionierungssystemen verwendet, um eine genaue Ausrichtung für eine optimale Signalübertragung zu gewährleisten.
Prüfung und Messung:
Integriert in Prüfgeräte für rotierende Proben oder Bauteile zur Bewertung der Leistung unter verschiedenen Bedingungen.
Unterhaltung und Medien:
Verwendet in Kamera-Rigs und Beleuchtungssystemen für eine reibungslose und kontrollierte Bewegung bei Filmproduktion und Live-Events.
Industrieausrüstung:
Anwendung in Fördergeräten und Sortiersystemen, bei denen eine Drehbewegung für eine effiziente Materialbearbeitung erforderlich ist.
Forschung und Entwicklung:
Wird in Laboren und Forschungseinrichtungen für Versuchsanlagen verwendet, bei denen präzise Winkelanpassungen erforderlich sind.
