Herkunftsort:
China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
HRG-Serie

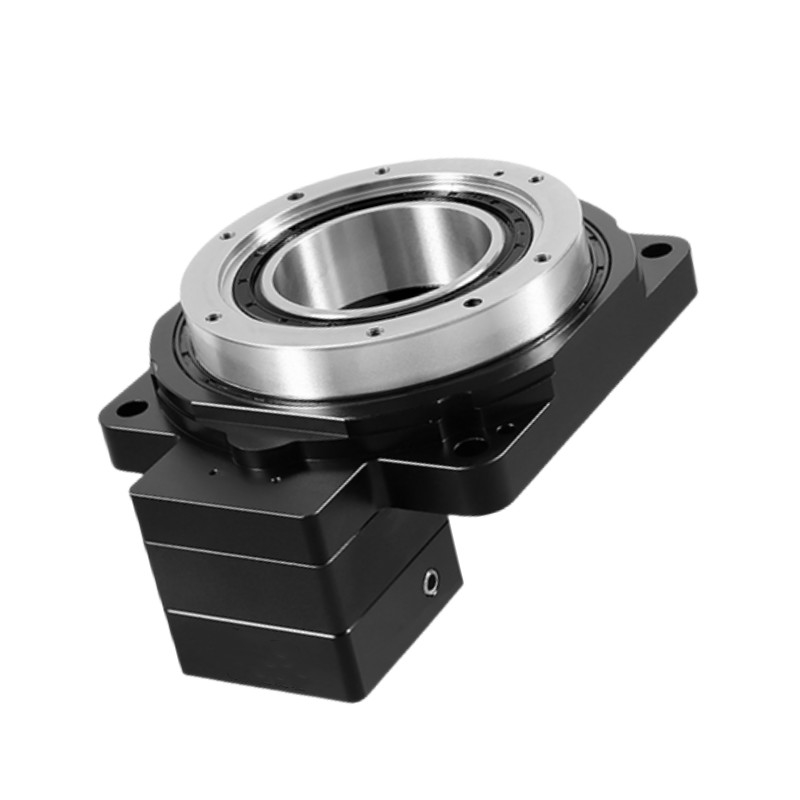

Die hohle Drehplattform ist ein fortschrittliches mechanisches Gerät, das für präzise Drehbewegungen entwickelt wurde.Verbesserung der Vielseitigkeit in verschiedenen Einrichtungen.
Hohe Präzision:
Erreicht eine wiederholte Positionierungsgenauigkeit von weniger als 5 Bogensekunden und gewährleistet eine zuverlässige Leistung bei anspruchsvollen Anwendungen.
Hohe Steifigkeit:
Unterstützt durch präzise gekreuzte Walzlager, kann die Plattform signifikanten Radial-, Achs- und Umschlagkräften standhalten und bietet mehr als zehnmal die Steifigkeit traditioneller Lager.
Flexible Kompatibilität der Motoren:
Leicht konfigurierbar, um verschiedene Marken und Arten von Motoren, einschließlich Servomotoren und Schrittmotoren, durch anpassbare Flansche und Eingangswellen unterzubringen.
Effiziente Drehmomentleistung:
Verwendet einen einstufigen Schraubgetriebe-Reduktionsmechanismus zur Erhöhung des Ausgangsdrehmoments, wobei Getriebe für die Präzision unter Stufe 5 eingestuft sind.
Bequeme Beförderung:
Die Plattformoberfläche ermöglicht eine direkte Verriegelung der Werkstücke, wodurch der Ladevorgang optimiert und die Betriebseffizienz gesteigert wird.
Ein reibungsloser Betrieb:
Konzipiert für eine stabile und reibungslose Drehung, die eine schnelle Positionierung und minimale Vibrationen während des Betriebs gewährleistet.
Robuste Konstruktion:
Gebaut, um eine Vielzahl von Betriebsbelastungen zu widerstehen und gleichzeitig eine hohe Leistung zu erhalten, so dass es für industrielle Anwendungen und Automatisierung geeignet ist.
Die hohle rotierende Plattform ist ideal für Anwendungen geeignet, die hohe Präzision, Flexibilität und Robustheit erfordern.
 |
Modell | Spezifikation | Hohler Durchmesser | Verhältnis |
| (mm) | (mm) | |||
| Die Ausnahme von HRG110-05 HRG110-10K |
110 | 35 |
5 10 |
Leistungsparameter
| HRG110-05/10K | |||||
| Unterstützung der Ausgabeplattform | Kreuzrollenlager | Erlaubte Ausgangsgeschwindigkeit | 200 Rpm | Rotationsinertität | 1483x10-6 kg.m2 |
| Schaltbewegung | 360° ((Rotation in jedem Winkel) | Wiederholbare Positionsgenauigkeit | ±15 Bogensekunden | Positionsgenauigkeit | ≤ 30 Bogensekunden |
| Passender Motor (Größe) | Für den Fall, dass ein Fahrzeug mit einer Leistung von mehr als 5 kW nicht mehr als 5 kW hat, ist die Leistung von mehr als 5 kW zu verlangen. | Zulässige Achsbelastung | 2000N | Schmierung | Synthetisches Fett |
| Reduzierungsquote | 5, 10 | Erlaubte Radiallast | 1200 N | Betriebstemperatur | -10°C bis 90°C |
| Nennwert des Ausgangsmoments | 35NM | Parallelisierung der Ausgabeplattform | 00,02 mm | Dienstzeit | 20000h |
| Maximaler Drehmoment der Beschleunigung | 70NM | Abfluss der Ausgangsplattformoberfläche | 0.01 mm | Produktionsniveau | IP65 |
| Notbremsmoment | 105NM | Abfluss der Ausgangsplattform | 0.01 mm | Geräuschpegel | ≤ 65 dB |

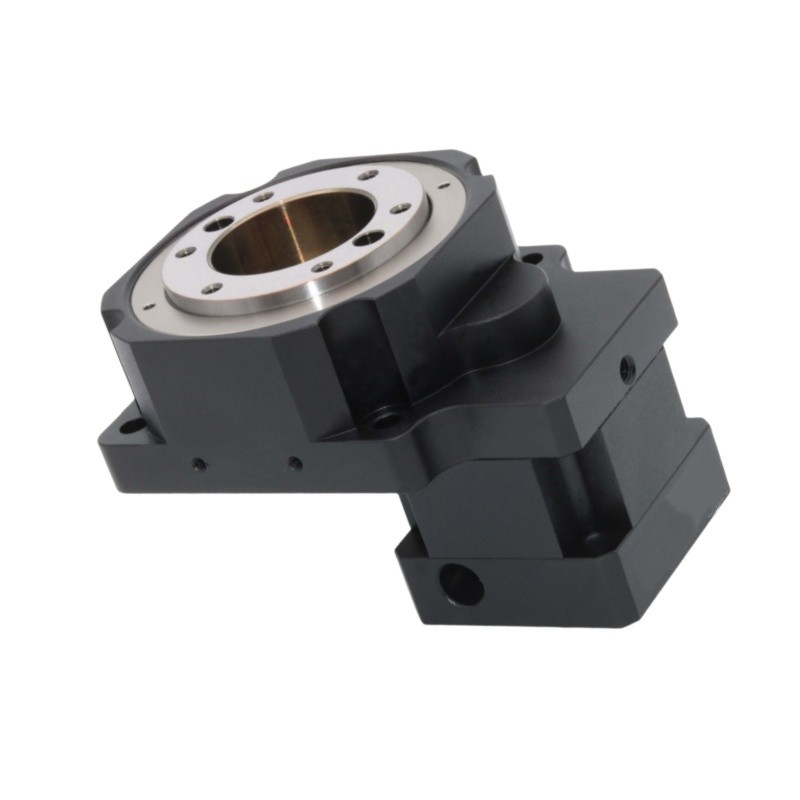

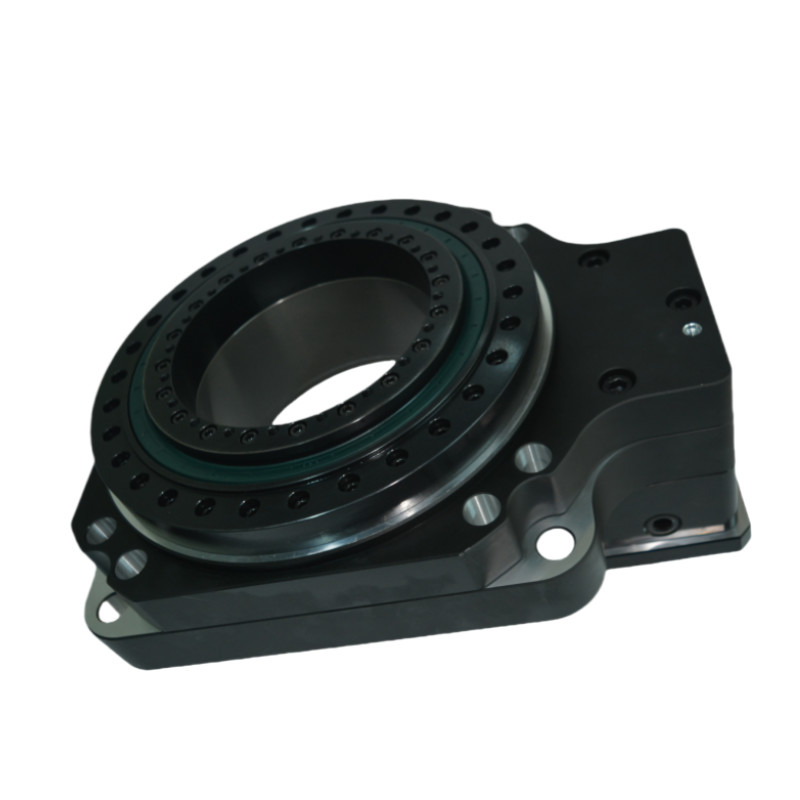

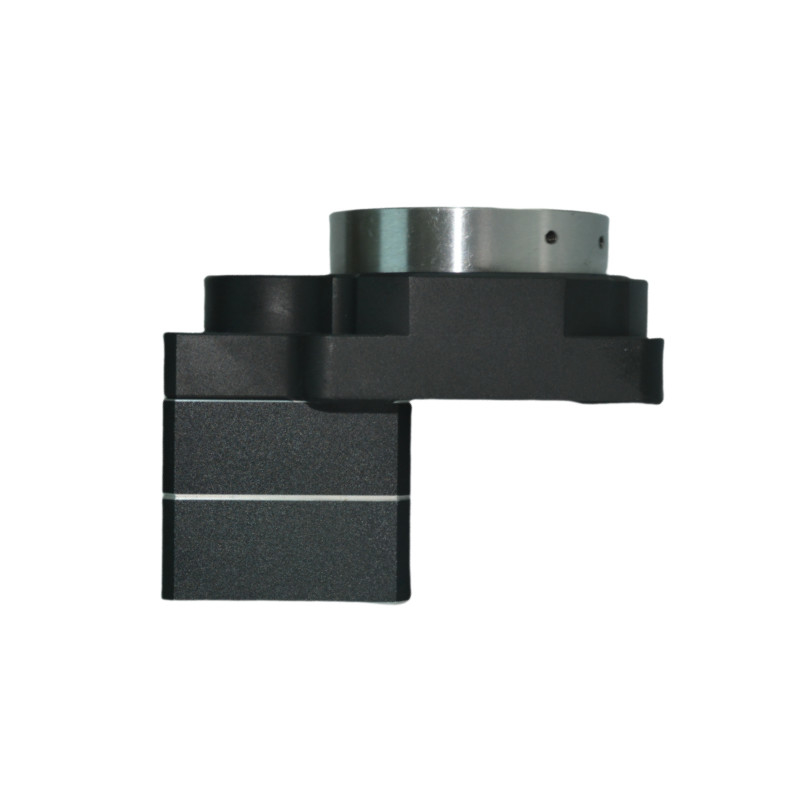

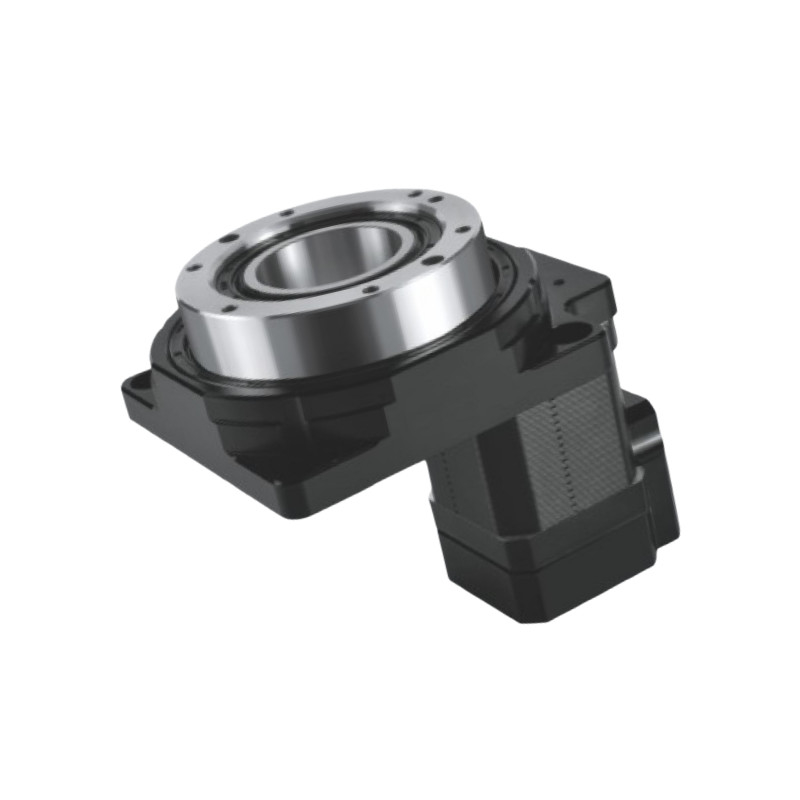

Detaillierte Bilder
|
|
|
|
