Herkunftsort:
China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
HRG-Serie
Die drehende Plattform wird von einem Satz von präzisen gekreuzten Walzlagern getragen, die in einem 90-Grad-Schrittmuster angeordnet sind.und ihr Durchmesser etwas größer ist als die Abmessungen der Strecken zwischen den inneren und äußeren Ringen der LagerDiese Konfiguration erzeugt eine Vorbelastung zwischen den inneren und äußeren Ringen und den Walzen.und umwerfende Momente, die eine mehr als zehnmal höhere Steifigkeit als herkömmliche Lager bieten.
Nach der Montage wird die Servo-Rotationsplattform am Außendurchmesser und an der Endfläche der rotierenden Scheibe neu gezerrt.mit den gekreuzten Walzlagern als Drehzentrum (Standardgrad ist Präzisionsdrehen)Dies gewährleistet die Koaxialitäts- und Parallelitätstoleranzen der rotierenden Scheibe.
Die hohle rotierende Plattform ermöglicht flexible Größenänderungen der Schnittstelle durch maßgeschneiderte Flansche und Eingangswellenlöcher, wodurch sie für die Verbindung jeder Marke von Servomotoren oder Schrittmotoren geeignet ist.
 |
Modell | Spezifikation | Hohler Durchmesser | Verhältnis |
| (mm) | (mm) | |||
| Die Ausnahme gilt für: HRG85-10K |
85 | 33 |
5 10 |
Leistungsparameter
| Die Ausnahme gilt für: | |||||
| Unterstützung der Ausgabeplattform | Kreuzrollenlager | Erlaubte Ausgangsgeschwindigkeit | 200 Rpm | Rotationsinertität | 1203x10-6 kg.m2 |
| Schaltbewegung | 360° ((Rotation in jedem Winkel) | Wiederholbare Positionsgenauigkeit | ±15 Bogensekunden | Positionsgenauigkeit | ≤ 30 Bogensekunden |
| Passender Motor (Größe) | Für den Fall, dass ein Fahrzeug mit einer Leistung von mehr als 5 kW nicht mehr als 5 kW hat, ist die Leistung von mehr als 5 kW zu verlangen. | Zulässige Achsbelastung | 500 N | Schmierung | Synthetisches Fett |
| Reduzierungsquote | 5 | Erlaubte Radiallast | 250 N | Betriebstemperatur | -10°C bis 90°C |
| Nennwert des Ausgangsmoments | 18NM | Parallelisierung der Ausgabeplattform | 00,02 mm | Dienstzeit | 20000h |
| Maximaler Drehmoment der Beschleunigung | 32NM | Abfluss der Ausgangsplattformoberfläche | 0.01 mm | Produktionsniveau | IP65 |
| Notbremsmoment | 54NM | Abfluss der Ausgangsplattform | 0.01 mm | Geräuschpegel | ≤ 65 dB |
| HRG85-10K | |||||
| Unterstützung der Ausgabeplattform | Kreuzrollenlager | Erlaubte Ausgangsgeschwindigkeit | 200 Rpm | Rotationsinertität | 1203x10-6 kg.m2 |
| Schaltbewegung | 360° ((Rotation in jedem Winkel) | Wiederholbare Positionsgenauigkeit | ±15 Bogensekunden | Positionsgenauigkeit | ≤ 30 Bogensekunden |
| Passender Motor (Größe) | Für den Fall, dass ein Fahrzeug mit einer Leistung von mehr als 5 kW nicht mehr als 5 kW hat, ist die Leistung von mehr als 5 kW zu verlangen. | Zulässige Achsbelastung | 500 N | Schmierung | Synthetisches Fett |
| Reduzierungsquote | 10 | Erlaubte Radiallast | 250 N | Betriebstemperatur | -10°C bis 90°C |
| Nennwert des Ausgangsmoments | 14NM | Parallelisierung der Ausgabeplattform | 00,02 mm | Dienstzeit | 20000h |
| Maximaler Drehmoment der Beschleunigung | 25.2NM | Abfluss der Ausgangsplattformoberfläche | 0.01 mm | Produktionsniveau | IP65 |
| Notbremsmoment | 42NM | Abfluss der Ausgangsplattform | 0.01 mm | Geräuschpegel | ≤ 65 dB |

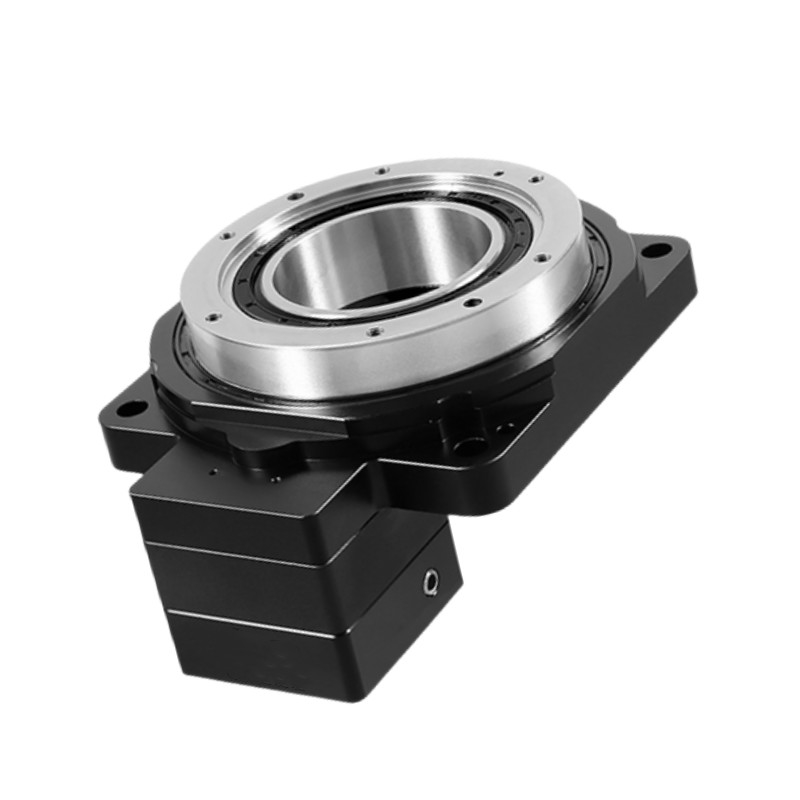

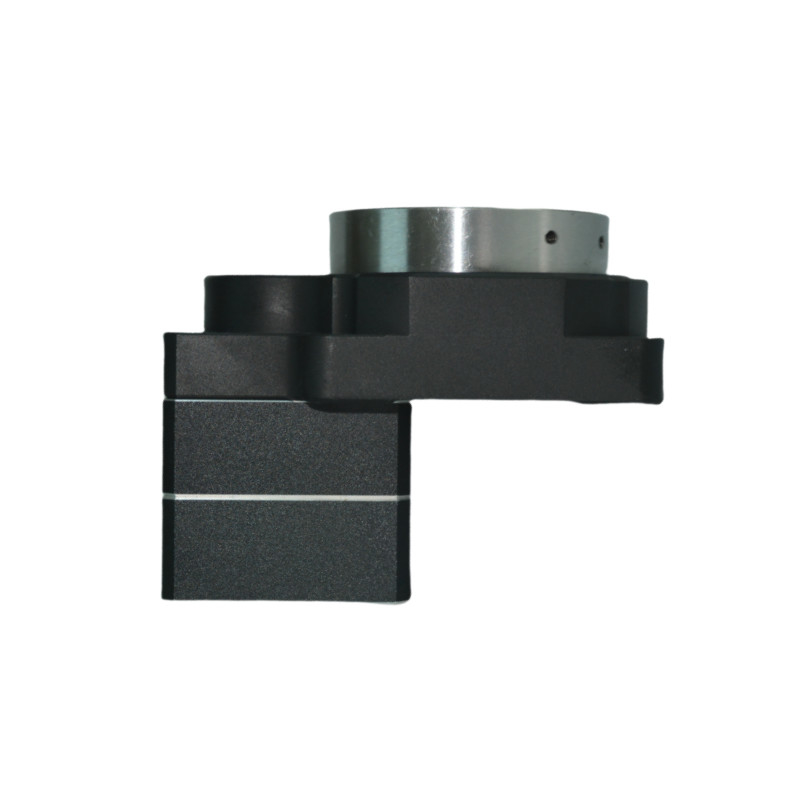

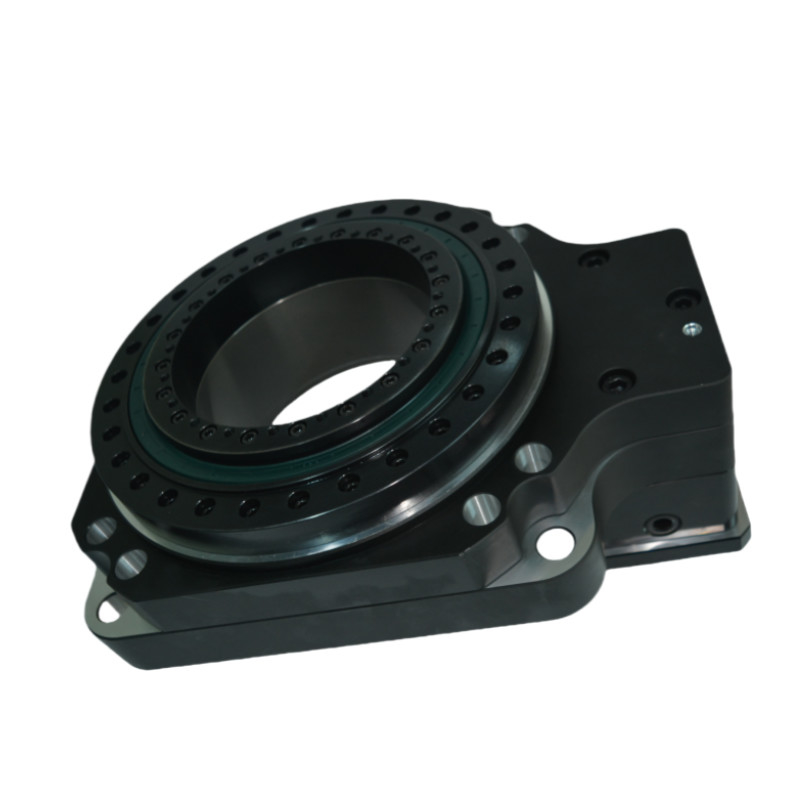

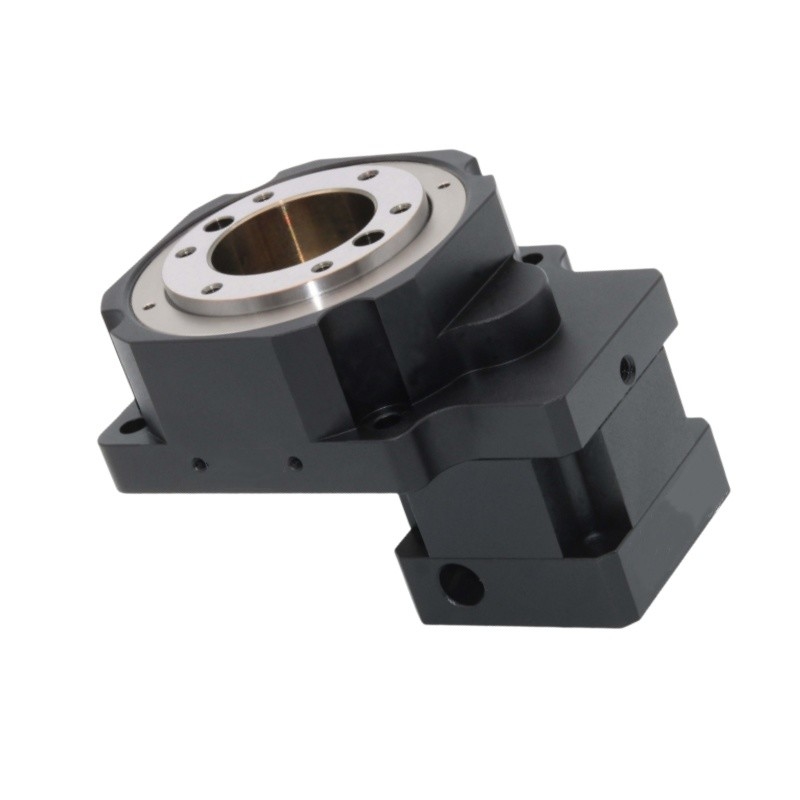

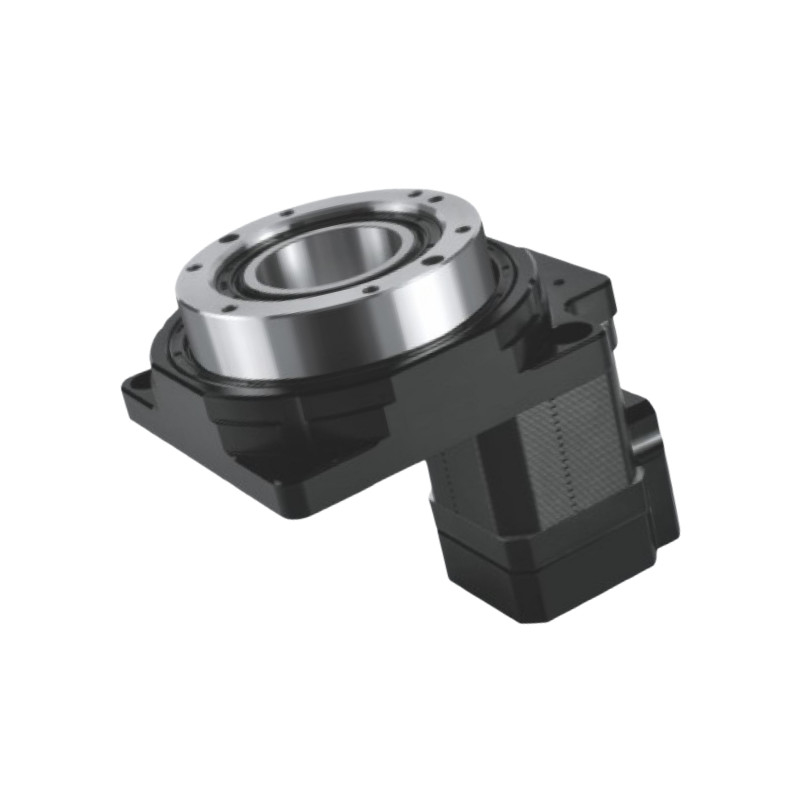

Detaillierte Bilder
|
|
|
|
Zeichnungen
Installationsanweisung für Hohlen Drehtisch
Verpackung und Versand
