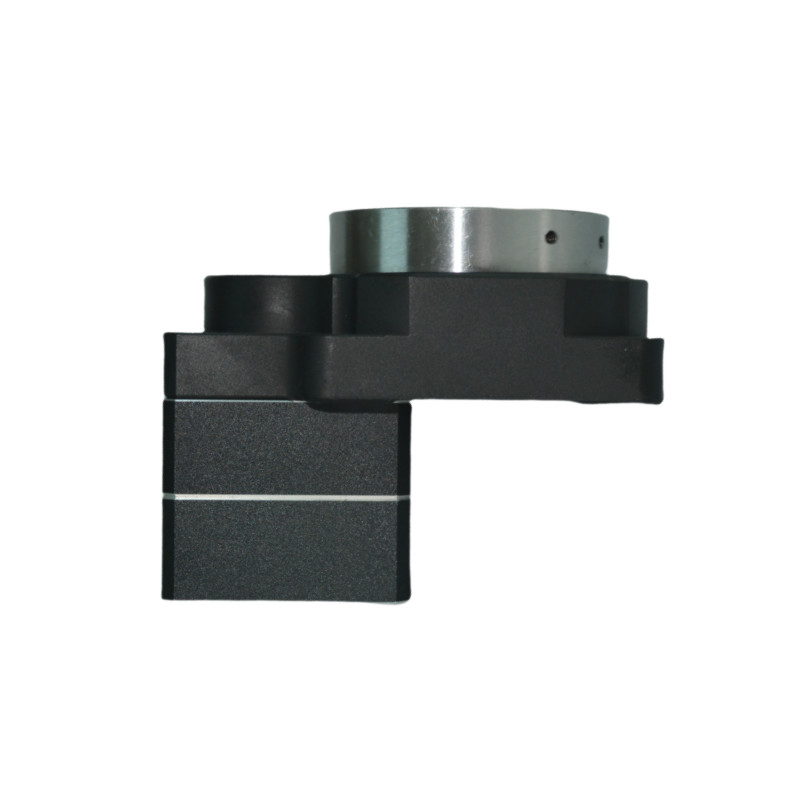

Name: Hochpräzisions-Hohlwellen-Rotationstisch-Servo-Rotationsgetriebe-Aktor-Hohldrehplattform
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: HRG-Serie
Price: Verhandlungsfähig USD
Availability: InStock

Zu Hause > produits > Hohler Drehtisch >

Hochpräzisions-Hohlwellen-Rotationstisch-Servo-Rotationsgetriebe-Aktor-Hohldrehplattform

Servo-Rotationsgetriebe-Aktor-Rotationstisch

Hochpräzisions-Rotationstisch mit Hohlwelle

Hohle Drehplattform Drehtisch

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

HRG-Serie

Kontakt mit uns

Bitte um ein Angebot

Hochpräzisions-Hohlwellen-Rotationstisch-Servo-Rotationsgetriebe-Aktor-Hohldrehplattform

Einzelheiten zum Produkt

Erzeugnis:

HRG 60 Hohler Drehtisch

Unterstützung der Ausgabeplattform:

Gekreuztes Rollenlager

Schaltbewegung:

360° ((Rotation in jedem Winkel)

Passender Motor (Größe):

Für die Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 1 ist der Prüfstand zu verwend

Reduzierungsquote:

Nennleistung:

5nm

Maximaler Drehmoment bei Beschleunigung:

9nm

Notbremsmoment:

15nm

Betriebstemperatur:

-10°C bis 90°C

Produktionsniveau:

IP65

Niveau von Geräuschen:

≤ 65 dB

Zahlungs- und Versandbedingungen

Min Bestellmenge

ausgehandelt werden

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Hohler Rotationsauslöser Drehplattform Tisch für hochpräzise planetare Getriebe

Beste Preis

Hochpräzise Hohle Drehplattform mit planetarischem Getriebe für schwere Belastungen

Beste Preis

Schwerlastplanetarische Reduktionsdrehtabelle für schwere Hohldrehbühne

Beste Preis

Hochpräzise Hohldrehplattform für schwere Belastungen Planetenreduktionsdrehtisch

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

HRG-SerieHohler Drehtisch

Die hohle rotierende Plattform ist ein revolutionäres Produkt, das für verschiedene Anwendungen der Rotationsbewegung entwickelt wurde.SteifigkeitDieses Produkt stellt einen Durchbruch in den Rotationsbewegungsmechanismen dar, indem es ein Gleichgewicht zwischen diesen Elementen mit einer Wiederholungsgenauigkeit von ≤ 5 Bogensekunden erreicht.Es kann leicht Motoren aufnehmen und eine stabile Lastkapazität bieten, kompatibel mit Wechselstrom-Servomotoren oder Schrittmotoren für beliebige Winkelsegmentierung.Dies erfüllt nicht nur die numerischen Steuerungsmöglichkeiten, die herkömmliche Splitter nicht erreichen können, sondern bietet auch eine Positionsgenauigkeit, die mit DD-Motoren vergleichbar istEs senkt die Kosten erheblich und bringt unerwartete Vorteile.

Eigenschaften

Kompatibel mit Servomotoren von 100 bis 750 Watt.
Werkstücke können direkt befestigt werden.
Die drehende Plattformoberfläche ermöglicht eine direkte Verriegelung der Werkstücke und erhöht damit den Bequemlichkeit des Ladens.
Bequeme Verdrahtung; durch diese hohle Struktur wird sowohl die Verdrahtung als auch die Rohrleitung erleichtert.
hohe Präzision, mit einer Positionierungsgenauigkeit von weniger als einer Bogenminute und einer Wiederholungspositionierungsgenauigkeit von ±15 Sekunden;
Ein reibungsloser Betrieb; die Plattform dreht sich stetig, reibungslos und mit schneller Position.
Kompatibel mit verschiedenen Motoren; die hohle rotierende Plattform kann von Servomotoren verschiedener Marken angetrieben werden.

Modell	Spezifikation	Hohler Durchmesser	Verhältnis
Modell	(mm)	(mm)	Verhältnis
Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 geändert.	60	28	5

Leistungsparameter

Unterstützung der Ausgabeplattform	Kreuzrollenlager	Erlaubte Ausgangsgeschwindigkeit	200 Rpm	Rotationsinertität	735x10-7 kg.m2
Schaltbewegung	360° ((Rotation in jedem Winkel)	Wiederholbare Positionsgenauigkeit	±15 Bogensekunden	Positionsgenauigkeit	≤ 30 Bogensekunden
Passender Motor (Größe)	Für die Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 1 ist der Prüfstand zu verwenden.	Zulässige Achsbelastung	250 N	Schmierung	Synthetisches Fett
Reduzierungsquote	5	Erlaubte Radiallast	125N	Betriebstemperatur	-10°C bis 90°C
Nennwert des Ausgangsmoments	5NM	Parallelisierung der Ausgabeplattform	00,02 mm	Dienstzeit	20000h
Maximaler Drehmoment der Beschleunigung	9NM	Abfluss der Ausgangsplattformoberfläche	0.01 mm	Produktionsniveau	IP65
Notbremsmoment	15NM	Abfluss der Ausgangsplattform	0.01 mm	Geräuschpegel	≤ 65 dB

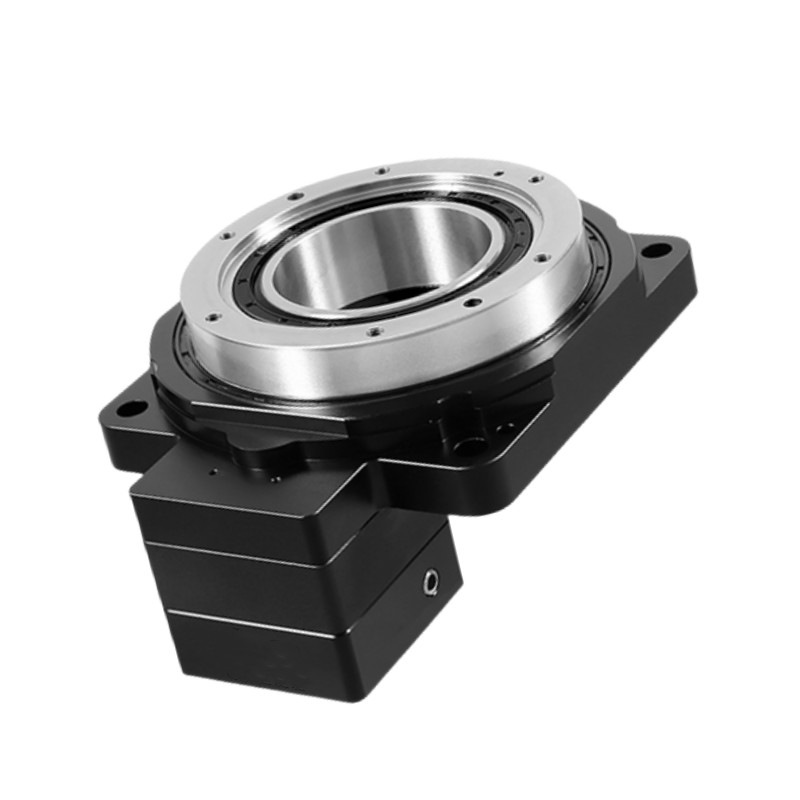

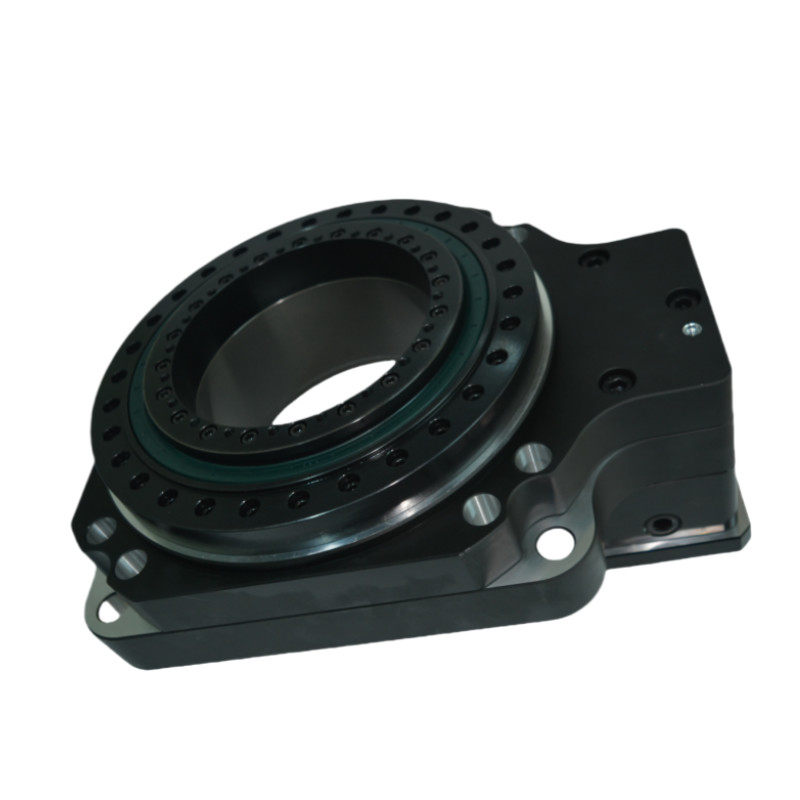

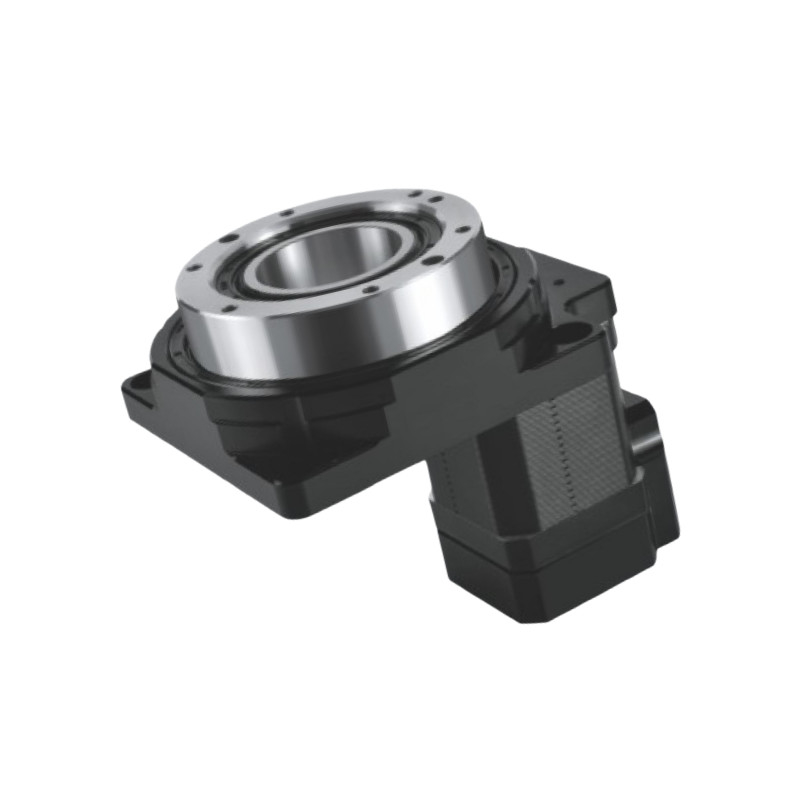

Detaillierte Bilder

Zeichnungen

Hochpräzisions-Hohlwellen-Rotationstisch-Servo-Rotationsgetriebe-Aktor-Hohldrehplattform 5

Installationsanweisung für Hohlen Drehtisch

Verpackung und Versand

Hochpräzisions-Hohlwellen-Rotationstisch-Servo-Rotationsgetriebe-Aktor-Hohldrehplattform 8
