XSA-Reihe Drehtellerlager
Einleitung
Das Präzisionsdrehplattenlager der XSA-Serie, das Kreuzrollendrehplattenlager und das Vierpunktskontaktkugeldrehlager mit Außengewinde können mit einer Dichtung, mit einer Ölbecher ausgestattet, montiert werden,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,, die Anforderungen verschiedener Arbeitsbedingungen erfüllen.
Das Drehtellerlager ist in der Lage, große Radialbelastungen, axiale Belastungen, Umdrehmomente und andere umfassende Belastungen gleichzeitig zu tragen.UmdrehungDie kompakte Struktur, die einfache Installation und die bequeme Wartung machen es ideal für schwere und niedriggeschwindige Anwendungen, wie z.B. Hebe- und Baggermaschinen,DrehscheibenEs ist ein sehr vielseitiges Lager, das in einer Vielzahl von Umgebungen weit verbreitet ist.

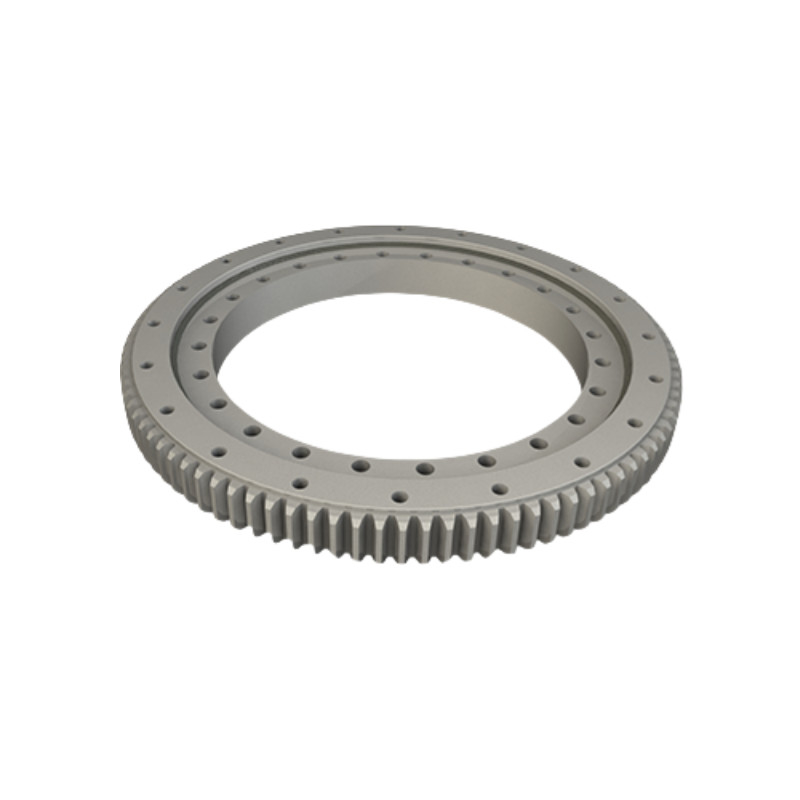

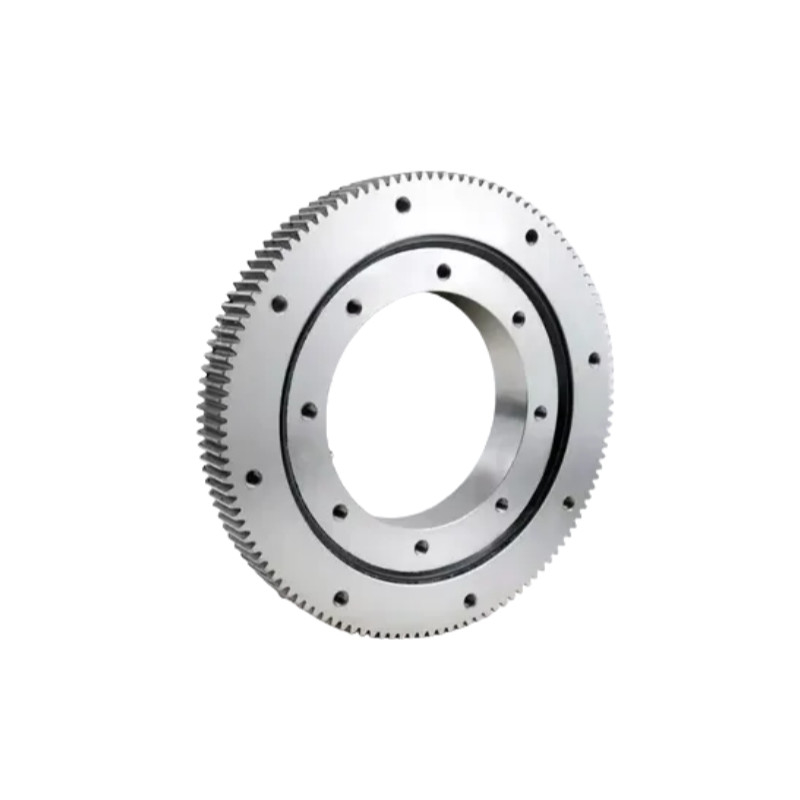

Die XSA-Serie umfasst Kreuzwalzenlager mit externen Zahnrädern.
Eigenschaften der Drehtellerlager
1.Hohe Tragfähigkeit:Die Kreuzwalzenkonfiguration ermöglicht es diesen Lagern, erhebliche Belastungen zu bewältigen, was sie ideal für anspruchsvolle Anwendungen macht.
2.Vereinfachtes Antriebssystem:Die Anschlüsse an die externen Zahnräder, Motoren oder andere Antriebssysteme werden durch die Anschlüsse an die externen Zahnräder erleichtert, wodurch der Bedarf an zusätzlichen Komponenten verringert wird.
3.Verringertes Systemgewicht und -größe:Es entfällt die Notwendigkeit für getrennte Zahnräder, so dass ein kompakteres Systemdesign möglich ist.
4.Präzision und Stabilität:Die Kreuzwalzenanordnung minimiert das Spiel und sorgt für eine stabile, vibrationsfreie Drehung unter hohen Belastungen.
Wie man ein Drehplattenlager auswählt
1.Anforderungen an die Last:Beurteilen Sie die Fähigkeit des Lagers, axiale, radiale und Momentbelastungen für Ihre spezifische Anwendung zu bewältigen.
2.Zugschwung und Modul:Sicherstellen der Kompatibilität mit dem Antriebspinion zur Optimierung des Einsatzes und Minimierung des Verschleißes.
3.Genauigkeitsanforderungen:Wählen Sie ein Modell mit angemessener Präzision, basierend auf den Genauigkeitsbedürfnissen der Anwendung.
4.Umwelt und VersiegelungSuchen Sie für Außen- oder raue Umgebungen nach Modellen mit geeigneten Dichtungen, um vor Kontamination zu schützen.
Spezifikationen
| Modell |
Hauptabmessungen |
Genauigkeit der Drehung |
Installationsgröße |
Nennlast |
Genehmigung |
| D |
d |
H |
tun |
M |
Z |
P5 |
Außenring |
Innerer Ring |
Akziale |
Radial |
| Kea |
- Das ist Kia. |
Meer |
Siea |
Abstand zum Pitch Center |
Montageöffnung |
Abstand zum Pitch Center |
Montageöffnung |
Dynamisch |
Statik |
Dynamisch |
Statik |
| Zulassung |
503.3 |
344 |
56 |
495 |
5 |
99 |
0.06 |
0.06 |
0.04 |
0.04 |
455 |
20-M12 mit 20 Tief |
368 |
24-φ14 |
229 |
520 |
146 |
250 |
0.01 bis 0.03 |
| Zulassung für die Erbringung von Dienstleistungen |
640.3 |
474 |
56 |
630 |
6 |
105 |
0.07 |
0.06 |
0.04 |
0.04 |
585 |
28-M12 mit einer Tiefe von 20 |
498 |
32-φ14 |
270 |
680 |
170 |
330 |
0.01 bis 0.03 |
| Zulassung |
742.3 |
574 |
56 |
732 |
6 |
122 |
0.08 |
0.07 |
0.05 |
0.05 |
685 |
32-M12 mit 20 Tiefengrad |
598 |
36-φ14 |
290 |
800 |
185 |
395 |
0.01 bis 0.04 |
| Zulassung |
838.1 |
674 |
56 |
826 |
6 |
138 |
0.08 |
0.08 |
0.05 |
0.05 |
785 |
36-M12 mit einer Tiefe von 20 |
698 |
40-φ14 |
315 |
930 |
200 |
445 |
0.01 bis 0.04 |
| XSA140844 |
950.1 |
774 |
56 |
936 |
8 |
117 |
0.09 |
0.08 |
0.05 |
0.05 |
885 |
36-M12 mit einer Tiefe von 20 |
798 |
40-φ14 |
340 |
1050 |
215 |
510 |
0.01 bis 0.04 |
| Zulassung |
1046.1 |
874 |
56 |
1032 |
8 |
129 |
0.09 |
0.09 |
0.06 |
0.06 |
985 |
40-M12 mit einer Tiefe von 20 |
898 |
44-φ14 |
360 |
1170 |
227 |
580 |
0.01 bis 0.05 |
| XSA141094 |
1198.1 |
1024 |
56 |
1184 |
8 |
148 |
0.11 |
0.11 |
0.07 |
0.07 |
1135 |
44-M12 mit einer Tiefe von 20 |
1048 |
48-φ14 |
390 |
1360 |
246 |
670 |
0.01 bis 0.05 |
