CSF CSG Harmonische Reduktionslager

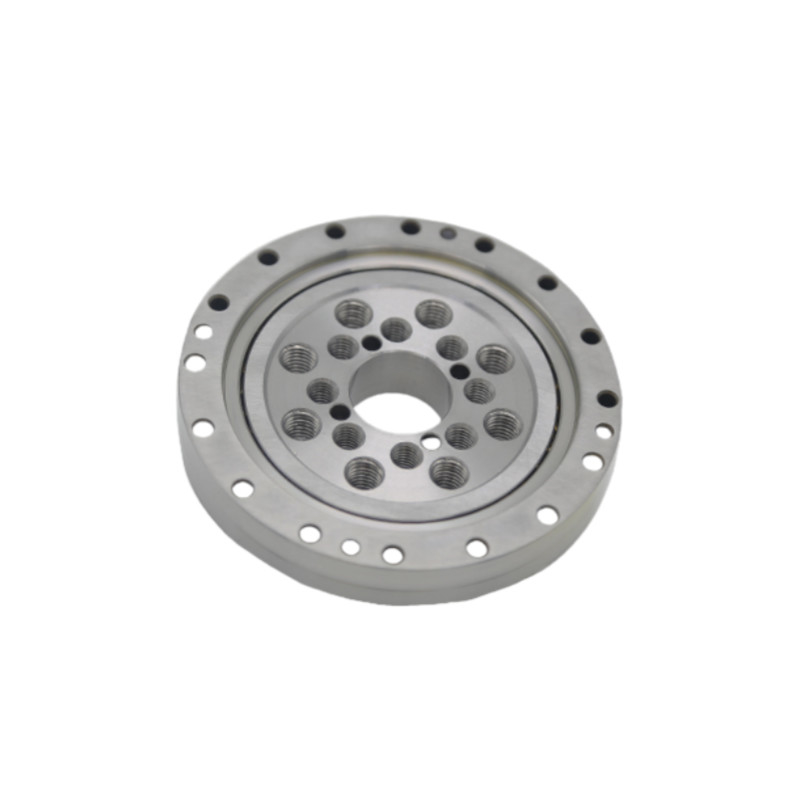

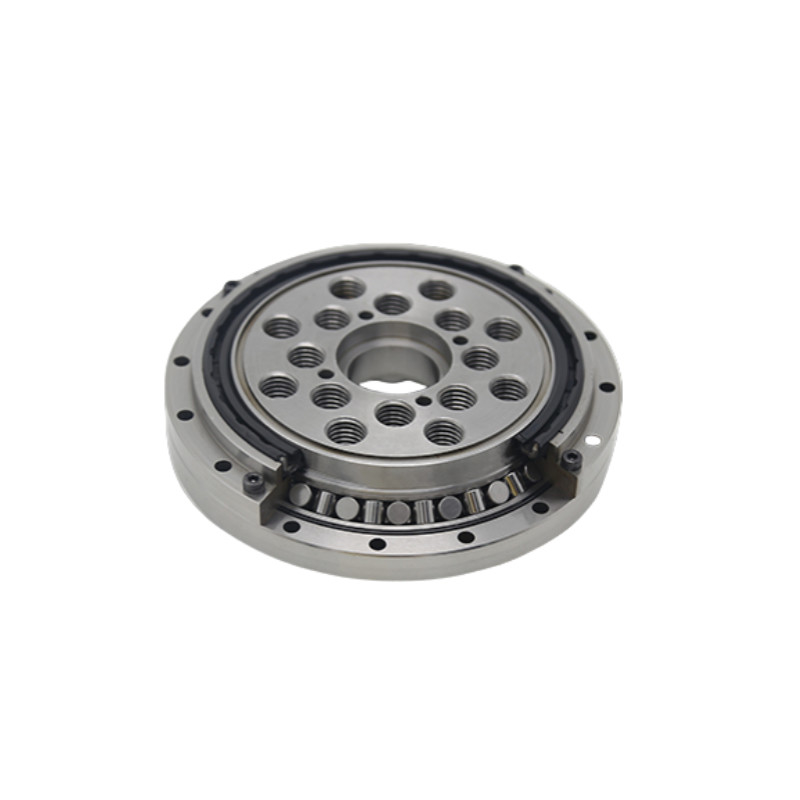

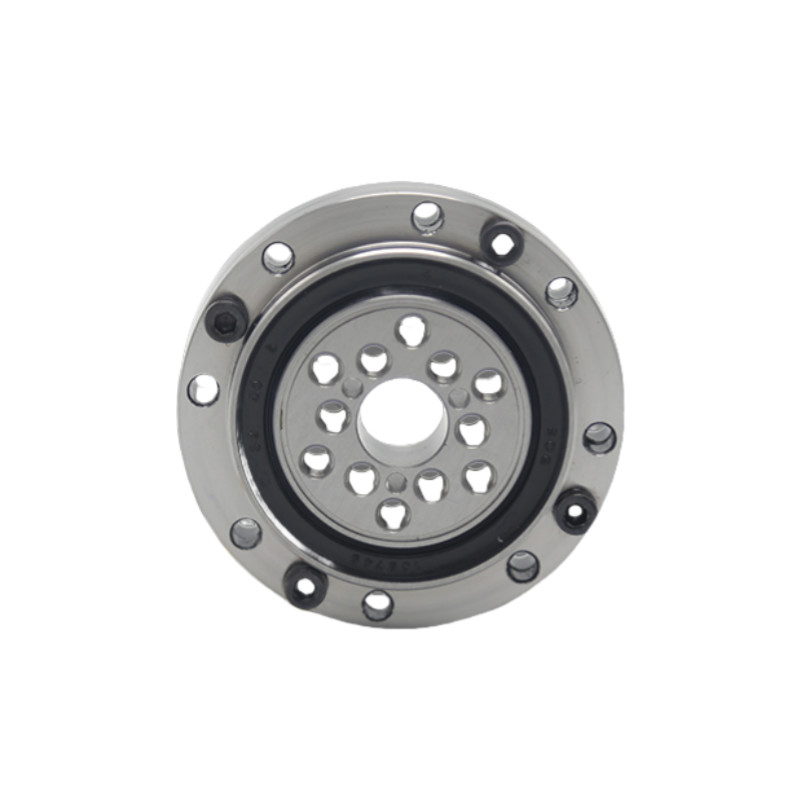

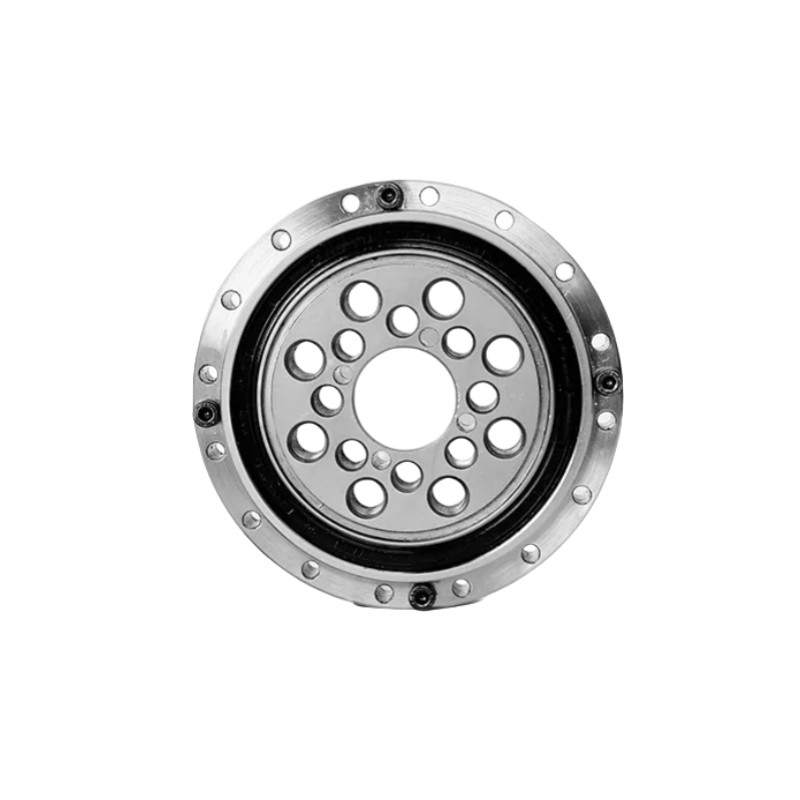

Die Lagerstruktur des CSF-Harmonenreduktors (CSG) besteht aus einem geteilten Außenring und einem integrierten Innenring.während der innere Ring eine integrale Struktur mit Montage-Positionierungslöchern ist, so daß er für die CSF-Serie (CSG) geeignet ist.

Einleitung

Der Harmonische Reduktor besteht aus einem Harmonischen Generator, einer Flexspline, einer starren Spline und einem starren Lager (Kreuz 14) und einem flexiblen Lager (H-Abschnitt tiefgreifender Kugellager).Das innere Loch des flexiblen Lagers ist mit dem äußeren Ring der Cam ausgerichtetDer äußere Ring des Öffnungsteils der Flexspline ist mit den Zähnen der starren Spline verbunden.Die Anzahl der Zähne auf der starren Spline ist größer als die auf der FlexsplineDie Flexspline und die Starrspline sind an der langen Welle miteinander verbunden und an der kurzen Welle getrennt.während das starre Lager auf dem Ausgangsterminal des Reduktors installiert und an die Außenseite angeschlossen wird.
Harmonische Reduktoren werden typischerweise in Produktionssektoren wie Robotik, Werkzeugmaschinen und Luft- und Raumfahrt eingesetzt, wo hohe Präzision, Steifigkeit und Lastkapazität unerlässlich sind.hohe Anforderungen an die Bearbeitungsgenauigkeit von HarmonikreduktorteilenBei starren Lagern sind die Steifheit, Zuverlässigkeit und Rotationsgenauigkeit des Lagers die wichtigsten Faktoren.Steife Lager werden in der Regel vor dem Verlassen der Fabrik einem Vorbelastungsprozess unterzogen, um sicherzustellen, dass das Lager ausreichend Steifheit aufweistDie maximale Radialverformung ist für flexible Lager von besonderer Bedeutung.

Eigenschaften von Drehtischlagern

1.Hohe Tragfähigkeit:Harmonische Reduktionslager verarbeiten mehrere Lasttypen gleichzeitig und ermöglichen eine hohe Drehmomentübertragung in kompakten Systemen.

2.Minimale Gegenreaktion:Durch die einzigartige harmonische Antriebsmechanik und hochpräzise Lager wird die Rückwirkung praktisch eliminiert, was für Anwendungen mit präziser Positionierung von entscheidender Bedeutung ist.

3.Kompakt und leicht:Harmonische Reduktionslager sind so konzipiert, dass sie ein hohes Reduktionsverhältnis in einem kompakten, leichten Paket unterstützen.

4.Hohe Steifigkeit und Genauigkeit:Die in harmonischen Antrieben verwendeten Lager haben eine hohe Steifigkeit, die eine genaue, reibungslose Drehung auch unter schweren Belastungen ermöglicht, was die Zuverlässigkeit und Langlebigkeit des gesamten Antriebssystems erhöht.

5.Reduzierte Reibung und Wärmeerzeugung:Richtig gestaltete Lager minimieren die Reibung, was bei Hochgeschwindigkeitsanwendungen von entscheidender Bedeutung ist, um Verschleiß zu reduzieren und eine übermäßige Hitzeansammlung zu verhindern.

Spezifikationen

Schwimmbäume

Anwendung

Industrieautomation	Medizinische Ausrüstung	Luft- und Raumfahrt	Präzisionsgeräte
