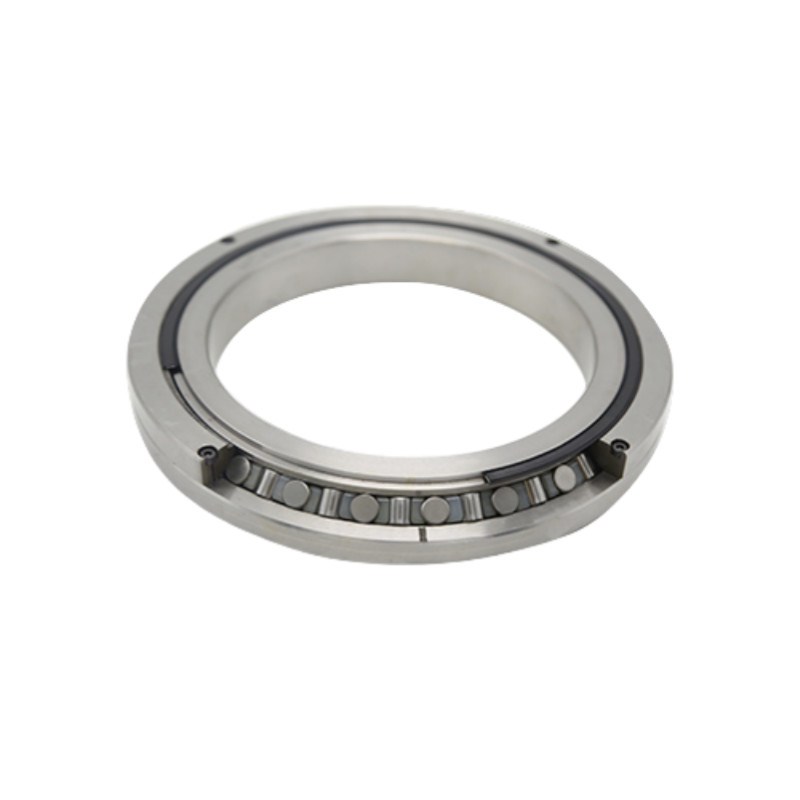

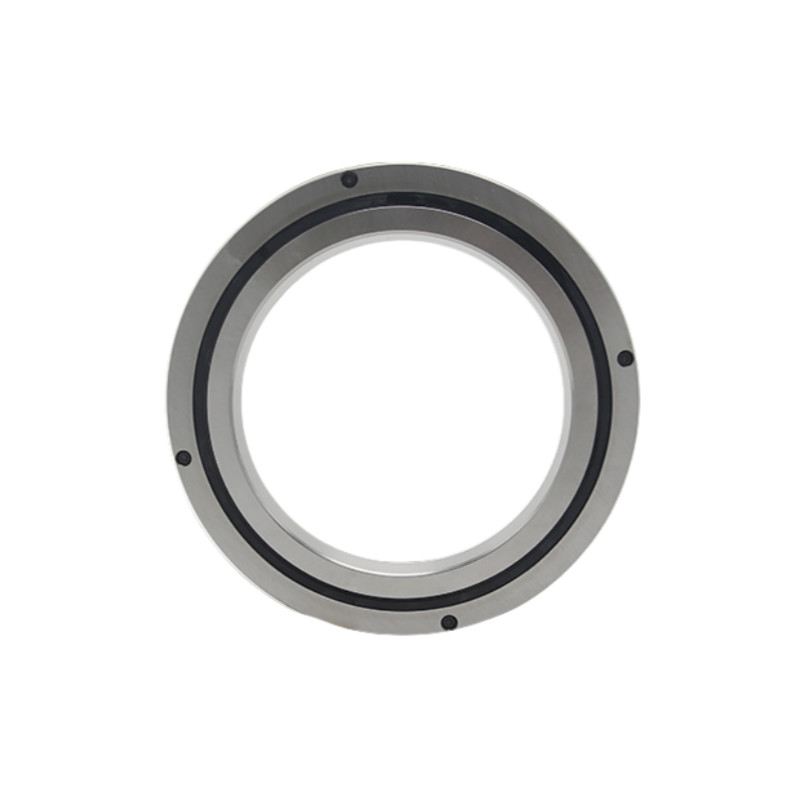

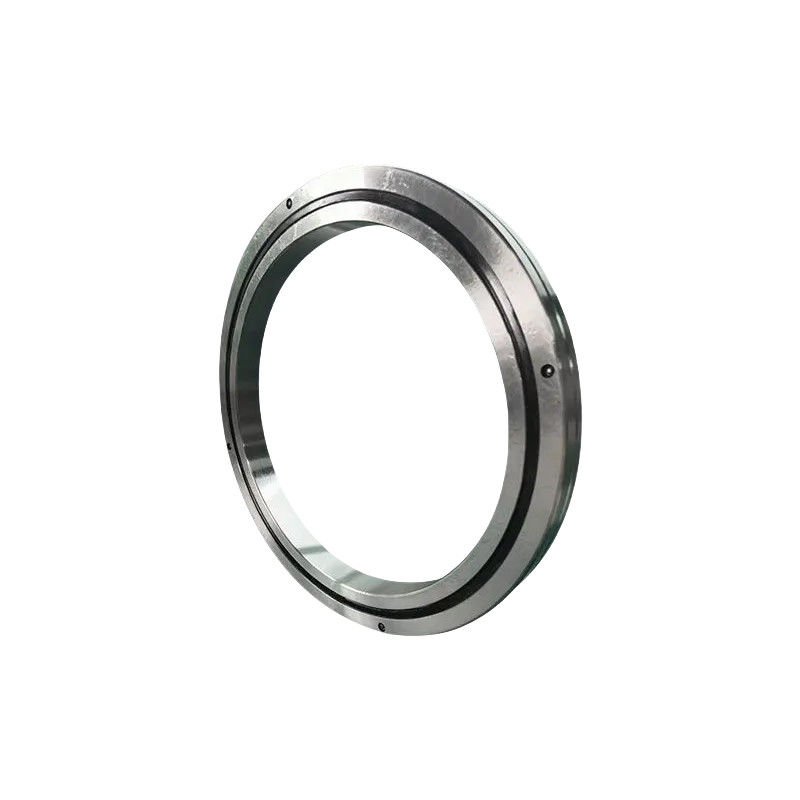

RB-Reihe Industrieautomation Kreuzwalzlager ID 20 mm

ID 20 mm Querwalzlager

Bei der Herstellung von RB-Rolllagern sind folgende Anforderungen zu beachten:

Industrieautomation Kreuzwalzlager

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

RB-REIHE

Kontakt mit uns

Bitte um ein Angebot

RB-Reihe Industrieautomation Kreuzwalzlager ID 20 mm

Einzelheiten zum Produkt

Modell:

RB2008 bis RB50040

Erzeugnis:

Bei der Herstellung von RB-Rolllagern sind folgende Anforderungen zu beachten:

Material:

Lagerstahl, Edelstahl, Kunststoff/Polymermaterialien, Schmiermittel, Keramikmaterialien

Identifizierung:

20 bis 500 mm

Überdosis:

36 bis 600 mm

Durchmesser des Rollenkreises Dpw:

27 bis 548,8 mm

Schaum:

00,5 bis 2,5 R/min

Gewicht:

00,04 bis 26 kg

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Sonderlager für Roboter der RV-Serie für Industrieroboter

Beste Preis

SHF SHG Harmonische Reduktionslager Speziallager für Roboter

Beste Preis

CSF CSG Harmonische Reduktionslager speziell für Roboter

Beste Preis

RB-Reihe Industrieautomation Kreuzwalzlager ID 20 mm

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Bei der Herstellung von RB-Rolllagern sind folgende Anforderungen zu beachten:

Name: RB-Reihe Industrieautomation Kreuzwalzlager ID 20 mm
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: RB-REIHE
Availability: InStock

Mit der schnellen Entwicklung und zunehmenden Reife der hochpräzisen Bearbeitungsgeräte werden immer mehr hochpräzise CNC-Bearbeitungsgeräte wie CNC-Indexplatten,Vertikalbearbeitungszentren, vertikale Werkzeugmaschinen und Schleifmaschinen haben traditionelle Konstruktionen aufgegeben und bessere Querwalzlager angenommen.
Kreuzwalzlager sind in der Regel zylindrische oder spitze Rollen, die quer auf einer einzigen Rennstrecke angeordnet sind.Die Rollen sind durch Behältnisse oder Isolationsblöcke getrenntSie haben eine hohe Drehgenauigkeit, große Tragfähigkeit, kleine Abmessungen, hohe Drehgeschwindigkeit und Steifigkeit.
Diese Kreuzwalzstruktur ermöglicht es einem einzelnen Lager, Belastungen in alle Richtungen wie axiale Belastungen, radiale Belastungen und Umschlagmomente zu widerstehen.Die Steifigkeit wird um das 3- bis 4-fache erhöht.Gleichzeitig werden die äußeren Abmessungen dieser Lagerreihe maximal miniaturisiert.Die spezielle ultradünne Struktur ist nahe an der Grenze der Miniaturisierung und hat eine hohe Steifigkeit, so ist es am besten für Anwendungen wie Verbindungen oder rotierende Teile von Industrierobotern, rotierende Tische von Bearbeitungsstätten, rotierende Teile von Manipulatoren, Präzisionsdrehtische, Turme,Medizinische Geräte, usw.

Modell- und Namensvorschriften

100

CC0

Nominelles Modell

Nominaler Innendurchmesser (mm)

Nennbreite (mm)

Versiegelungsmodus

• Unmarkiert: nicht versiegelt

• UU: Dichtungen auf beiden Seiten

• U: einseitige Gurtdichtung

Radialfreiheit

• CC0: Negativfreigabe (Vorladung)

• C0: positive Clearance

• C1: großer Freiraum

Genauigkeitsgrad

• Nicht markiert: gewöhnliche Ebene (Ebene 0)

• P6

• P5

• P4

• P2

※ Bitte schicken SieWir werden uns für die Genauigkeit des Ra-Types entscheiden.

Eigenschaften
1Hohe Präzision: Präzision P4, Präzision P2
2. Hohe Steifigkeit: Diese Serie Lager haben Vorbelastung
3. Hohe Belastung:Dieses Lager kann eine zweiseitige axiale Belastung, eine radiale Belastung und ein Neigungsmoment tragen
4. Kleine Größe: Dieses Lager kann Platz für Werkzeugmaschinen sparen

Spezifikationen

Modell Nr.	Abmessung					Schulter		Nennlast		Gewicht
	Abmessung					Schulter		(Radial)		Gewicht
	Identifizierung	Überdosis	Durchmesser des Rollenkreises Dpw	Größe	Schamfer rmin	ds (max.)	D.h. (min.)	KN KN 702	KN-Code	Weigerung
	(mm)	(mm)	Durchmesser des Rollenkreises Dpw	B B1	Schamfer rmin	ds (max.)	D.h. (min.)	KN KN 702	KN-Code	Weigerung
RB2008	20	36	27	8	0.5	23.5	30.5	3.23	3.1	0.04
RB2508	25	41	32	8	0.5	28.5	35.5	3.63	3.83	0.05
RB3010	30	55	41.5	10	0.6	37	47	7.35	8.36	0.12
RB3510	35	60	46.5	10	0.6	41	51.5	7.64	9.12	0.13
RB4010	40	65	51.5	10	0.6	47.5	57.5	8.33	10.6	0.16
RB4510	45	70	56.5	10	0.6	51	61.5	8.62	11.3	0.17
RB5013	50	80	64	13	0.6	57.4	72	16.7	20.9	0.27
RB6013	60	90	74	13	0.6	68	82	18	24.3	0.3
RB7013	70	100	84	13	0.6	78	92	19.4	27.7	0.35
RB8016	80	120	98	16	0.6	91	111	30.1	42.1	0.7
RB9016	90	130	108	16	1	98	118	31.4	45.3	0.75
RB10016	100	140	119.3	16	1	109	129	31.7	48.6	0.83
RB10020	100	150	123	20	1	113	133	33.1	50.9	1.45
RB11012	110	135	121.8	12	0.6	117	127	12.5	24.1	0.4
RB11015	110	145	126.5	15	0.6	122	136	23.7	41.5	0.75
RB11020	110	160	133	20	1	120	143	34	54	1.56
RB12016	120	150	134.2	16	0.6	127	141	24.2	43.2	0.72
RB12025	120	180	148.7	25	1.5	133	164	66.9	100	2.62
RB13015	130	160	144.5	15	0.6	137	152	25	46.7	0.72
RB13025	130	190	158	25	1.5	143	174	69.5	107	2.82
RB14016	140	175	154.8	16	1	147	162	25.9	50.1	1
RB14025	140	200	168	25	1.5	154	185	74.8	121	2.96
RB15013	150	180	164	13	0.6	157	172	27	53.6	0.68
RB15025	150	210	178	25	1.5	164	194	76.8	128	3.16
RB15030	150	230	188	30	1.5	173	211	100	156	5.3
RB16025	160	220	188.6	25	1.5	173	204	81.7	135	3.14
RB17020	170	220	191	20	1.5	184	198	29	62.1	2.21
RB18025	180	240	210	25	1.5	195	225	84	143	3.44
RB19025	190	240	211.9	25	1	202	222	41.7	82.9	2.99
RB20025	200	260	230	25	2	215	245	84.2	157	4
RB20030	200	280	240	30	2	221	258	114	200	6.7
RB20035	200	295	247.7	35	2	225	270	151	252	9.6
RB22025	220	280	250.1	25	2	235	265	92.3	171	4.1
RB24025	240	300	269	25	2.5	256	281	68.3	145	4.5
RB25025	250	310	277.5	25	2.5	265	290	69.3	150	5
RB25030	250	330	287.5	30	2.5	269	306	126	244	8.1
RB25040	250	355	300.7	40	2.5	275	326	195	348	14.8
RB30025	300	360	328	25	2.5	315	340	76.3	178	5.9
RB30035	300	395	345	35	2.5	322	368	183	367	13.4
RB30040	300	405	351.6	40	2.5	326	377	212	409	17.2
RB35020	350	400	373.4	20	2.5	363	383	54.1	143	3.9
RB40035	400	480	440.3	35	2.5	422	459	156	370	14.5
RB40040	400	510	453.4	40	2.5	428	479	241	531	23.5
RB45025	450	500	474	25	1	464	484	61.7	182	6.6
RB50025	500	550	524.2	25	1	514	534	65.5	201	7.3
RB50040	500	600	548.8	40	2.5	526	572	239	607	26

Anwendung


Industrieautomation	Medizinische Ausrüstung	Luft- und Raumfahrt	Präzisionsgeräte
