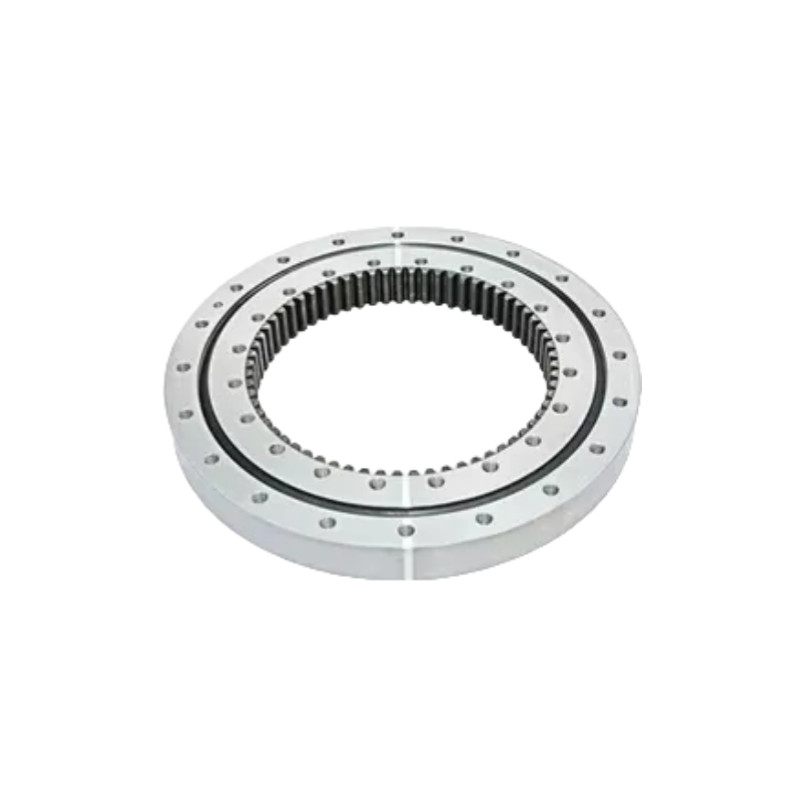

XSI14-Reihe Kreuzrollen Drehtischlager mit inneren Zahnrädern

mit einer Breite von mehr als 20 mm

turntable bearing With Internal Gear Teeth

Drehtellerlager mit inneren Zahnrädern

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

XSI14-Serie

Kontakt mit uns

Bitte um ein Angebot

XSI14-Reihe Kreuzrollen Drehtischlager mit inneren Zahnrädern

Einzelheiten zum Produkt

Modell:

XSI140414 bis XSI141094

Erzeugnis:

XSI14 Drehtellerlager

Material:

Lagerstahl, Edelstahl, Kunststoff/Polymermaterialien, Schmiermittel, Keramikmaterialien

Innenring:

325 bis 546 mm

Äußerer Ring:

484 bis 1164 mm

TUN:

335 bis 1000 mm

56 Millimeter

Genehmigung:

0.01~0.05

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Sonderlager für Roboter der RV-Serie für Industrieroboter

Beste Preis

SHF SHG Harmonische Reduktionslager Speziallager für Roboter

Beste Preis

CSF CSG Harmonische Reduktionslager speziell für Roboter

Beste Preis

RB-Reihe Industrieautomation Kreuzwalzlager ID 20 mm

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

XSI14-Reihe Drehtellerlager

Name: XSI14-Reihe Kreuzrollen Drehtischlager mit inneren Zahnrädern
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: XSI14-Serie
Availability: InStock

Einleitung

Die XSI-Baureihe umfasst zwei Lagerarten: das Kreuzrollen-Rolllager und das Vierpunkte-Kugeldrehlager.Beide Lager verfügen über einen inneren Zahnrad und können mit einer Dichtung eingebaut werden, ein Ölbehälter und ein kleinteilig einstellbares Freiraumdrehmoment.

Die XSI-Reihe mit Kreuzrollen ist in der Lage, große Radiallast, Achsbelastungen, Umdrehmomente und andere umfassende Belastungen zu tragen.Es kombiniert mehrere Funktionen wie UnterstützungDie kompakte Struktur, die einfache Montage und die bequeme Wartung machen sie ideal für den Einsatz in schweren und niedrigen Geschwindigkeitssituationen, wie z. B. bei Hebe-AusgrabmaschinenEs handelt sich um ein sehr vielseitiges Produkt, das weit verbreitet verwendet wird.

Eigenschaften der Drehtellerlager

1.Integrierte innere Ausrüstung:Die Zahnräder werden direkt auf den inneren Ring (oder in einigen Modellen auf den äußeren Ring) bearbeitet.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.

2.Anordnung der Kreuzwalzen:Die Rollen sind in einem 90-Grad-Winkel zueinander in einem kreuzigen Muster positioniert und tragen komplexe Belastungen, einschließlich axialer, radialer und Neigungsmomente.

3.Kompakt und platzsparend:Durch die Einbindung des Zahnrads in den inneren Ring des Lagers entfällt die Notwendigkeit eines separaten Zahnrads, wodurch Platz eingespart und das System vereinfacht wird.

4.Hohe Belastung und Momentbearbeitung:Die Kreuzwalzenkonfiguration ermöglicht es dem Lager, schwere Lasten mit hoher Steifigkeit zu bewältigen, was es für anspruchsvolle Anwendungen geeignet macht.

5.Verbesserte Präzision:Kreuzrollenlager haben einen minimalen internen Abstand und bieten eine stabile, hochpräzise Drehung, die für Anwendungen, die eine genaue Positionierung erfordern, unerlässlich ist.

Wie man ein Drehplattenlager auswählt

1.Anforderungen an die Last:Bestimmung der Art (Axial-, Radial- und Momentbelastung) und der Größe der Last.

2.Genauigkeit:Für Robotik- oder medizinische Geräte sind möglicherweise präzisere Lager erforderlich.

3.Umweltfaktoren:Berücksichtigen Sie Staub, Feuchtigkeit und Temperatur, da diese Auswirkungen auf die Leistungsfähigkeit des Lagers haben können.

4.Montagevorrichtung:Einige Anwendungen können von Flanschbauwerken für eine einfache Installation profitieren.

Spezifikationen

Modell	Hauptabmessungen						Genauigkeit der Drehung				Installationsgröße				Nennlast				Genehmigung
	D	d	H	tun	M	Z	P5				Außenring		Innerer Ring		Akziale		Radial
	D	d	H	tun	M	Z	Kea	- Das ist Kia.	Meer	Siea	Abstand zum Pitch Center	Montageöffnung	Abstand zum Pitch Center	Montageöffnung	Dynamisch	Statik	Dynamisch	Statik
XSI140414	484	325	56	335	5	67	0.06	0.06	0.04	0.04	460	24-φ14	375	24-M12 mit einer Tiefe von	229	520	146	250	0.01 bis 0.03
XSI140544	614	444	56	456	6	76	0.07	0.06	0.04	0.04	590	32-φ14	505	32-M12 mit 20 Tiefengrad	270	680	170	330	0.01 bis 0.03
XSI140644	714	546	56	558	6	93	0.08	0.07	0.05	0.05	690	36-φ14	605	36-M12 mit einer Tiefe von 20	290	800	185	395	0.01 bis 0.04
XSI140744	914	325	56	660	6	110	0.08	0.08	0.05	0.05	790	40-φ14	705	40-M12 mit einer Tiefe von 20	315	930	200	455	0.01 bis 0.04
XSI140844	914	444	56	752	8	94	0.09	0.08	0.05	0.05	890	40-φ14	805	40-M12 mit einer Tiefe von 20	340	1050	215	510	0.01 bis 0.04
XSI140944	1014	546	56	856	8	107	0.09	0.09	0.06	0.06	990	44-φ14	905	44-M12 mit einer Tiefe von 20	360	1170	227	580	0.01 bis 0.05
XSI141094	1164	325	56	1000	8	125	0.11	0.11	0.07	0.07	1091	48-φ14	1055	48-M12 mit einer Tiefe von 20	390	1360	246	670	0.01 bis 0.05

Zeichnung

XSI14-Reihe Kreuzrollen Drehtischlager mit inneren Zahnrädern 0

Anwendung


Industrieautomation	Medizinische Ausrüstung	Luft- und Raumfahrt	Präzisionsgeräte
