Herkunftsort:
China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
VSA-Serie
Einleitung

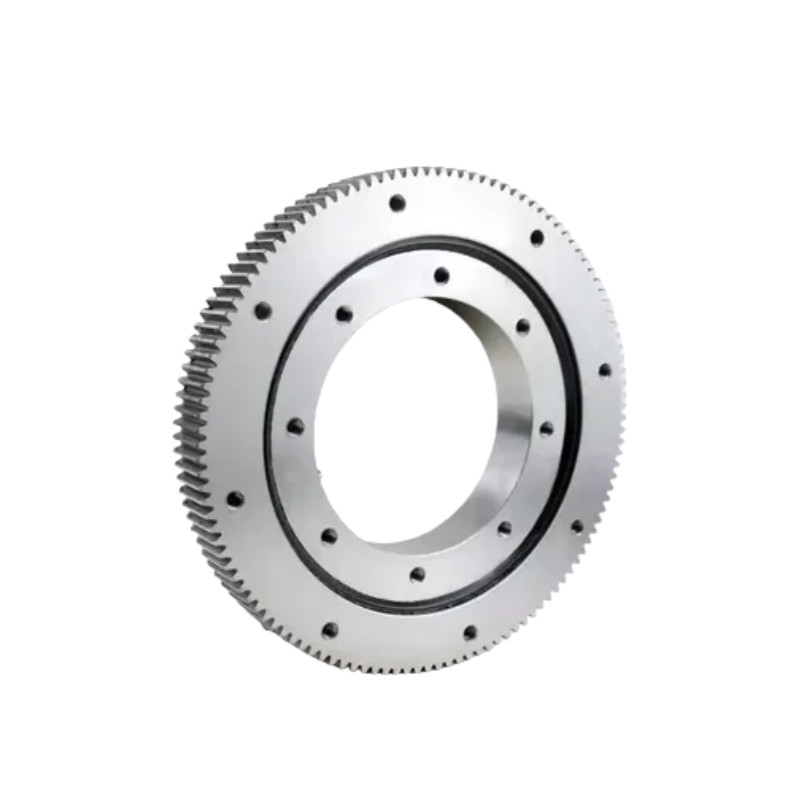

Die VSA-Baureihe umfasst vierpunktige Kontaktkugelrollen mit externen Zahnrädern, Querschnittsrollenrollen und vierpunktige Kontaktkugelrollen.Diese können mit Dichtungen eingebaut werden., mit Ölbechern ausgestattet, auf einen geringen Freiraummomentbereich eingestellt und mit hoher Genauigkeit, die den Anforderungen verschiedener Arten von Arbeitsbedingungen entsprechen.
Das Vierpunkte-Kugelschwenklager der VSA-Reihe ist in der Lage, gleichzeitig große Radiale Belastungen, Achsbelastungen, Umdrehmomente und andere umfassende Belastungen zu tragen.Es kombiniert mehrere Funktionen wie UnterstützungDie kompakte Struktur, die einfache Montage und die bequeme Wartung machen sie ideal für den Einsatz in schweren und niedrigen Geschwindigkeitssituationen, wie z. B. bei Hebe-AusgrabmaschinenEs handelt sich um ein sehr vielseitiges Lager, das in einer Vielzahl von Anwendungen eingesetzt wird.
Eigenschaften der Drehtellerlager
1.Hochlastfähigkeit:Trotz ihrer kompakten Größe können diese Lager beträchtliche Radial-, Achs- und Neigungsmomentbelastungen bewältigen.
2.Niedriges Profil:Durch ihre schlanke, niedrige Konstruktion passen sie in kompakte Räume und sind somit ideal für Präzisions- und kleinere Anwendungen.
3.Glatte Drehung:Konzipiert, um eine reibungslose Drehung zu gewährleisten, die in Anwendungen, die eine genaue Positionierung und Bewegung erfordern, unerlässlich ist.
4.Integrierte Dichtungen:Viele kompakte Drehtellerlager sind mit integrierten Dichtungen ausgestattet, um vor Kontamination zu schützen und die Lebensdauer in rauen Umgebungen zu verlängern.
Wie man ein Drehplattenlager auswählt
1.Anforderungen an die Last:Bestimmung der Art (Axial-, Radial- und Momentbelastung) und der Größe der Last.
2.Genauigkeit:Für Robotik- oder medizinische Geräte sind möglicherweise präzisere Lager erforderlich.
3.Umweltfaktoren:Berücksichtigen Sie Staub, Feuchtigkeit und Temperatur, da diese Auswirkungen auf die Leistungsfähigkeit des Lagers haben können.
4.Montagevorrichtung:Einige Anwendungen können von Flanschbauwerken für eine einfache Installation profitieren.
Spezifikationen
| Modell | Hauptmaße | Anlageabmessung | Nennlast | Genehmigung | ||||||||||||||
| D | d | B | B1 | H | tun | M | Z | Außenring | Innerer Ring | Akziale | Radial | |||||||
| Abstand zum Pitch Center | Montageöffnung | Abstand zum Pitch Center | Montageöffnung | Dynamisch | Statik | Dynamisch | Statik | Radial | Akziale | |||||||||
| VSA200414 | 503.3 | 342 | 44.5 | 44.5 | 56 | 495 | 5 | 99 | 455 | 20-M12 mit 20 Tief | 368 | 24-φ14 | 169 | 560 | 111 | 248 | 0 bis 0.05 | 0 bis 0.08 |
| VSA202544 | 640.3 | 472 | 44.5 | 44.5 | 56 | 630 | 6 | 105 | 585 | 28-M12 mit einer Tiefe von 20 | 498 | 32-φ14 | 188 | 740 | 123 | 325 | 0 bis 0.05 | 0 bis 0.08 |
| VSA200644 | 742.3 | 572 | 44.5 | 44.5 | 56 | 732 | 6 | 122 | 685 | 32-M12 mit 20 Tiefengrad | 598 | 36-φ14 | 200 | 880 | 131 | 385 | 0 bis 0.05 | 0 bis 0.08 |
| VSA200744 | 838.1 | 672 | 44.5 | 44.5 | 56 | 828 | 6 | 138 | 785 | 36-M12 mit einer Tiefe von 20 | 698 | 40-φ14 | 211 | 1010 | 138 | 445 | 0 bis 0.05 | 0 bis 0.08 |
| VSA200844 | 950.1 | 772 | 44.5 | 44.5 | 56 | 936 | 8 | 117 | 885 | 36-M12 mit einer Tiefe von 20 | 798 | 40-φ14 | 222 | 1150 | 145 | 510 | 0 bis 0.05 | 0 bis 0.08 |
| VSA200944 | 1046.1 | 872 | 44.5 | 44.5 | 56 | 1032 | 8 | 129 | 985 | 40-M12 mit einer Tiefe von 20 | 898 | 44-φ14 | 231 | 1280 | 151 | 570 | 0 bis 0.05 | 0 bis 0.08 |
| VSA201094 | 1198.1 | 1024 | 44.5 | 44.5 | 56 | 1184 | 8 | 148 | 1135 | 44-M12 mit einer Tiefe von 20 | 1048 | 48-φ14 | 244 | 1490 | 160 | 660 | 0 bis 0.05 | 0 bis 0.08 |
Zeichnung
Anwendung
|
|
|
|
| Industrieautomation | Medizinische Ausrüstung | Luft- und Raumfahrt | Präzisionsgeräte |
