Herkunftsort:
China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
VSI-Serie
Einleitung

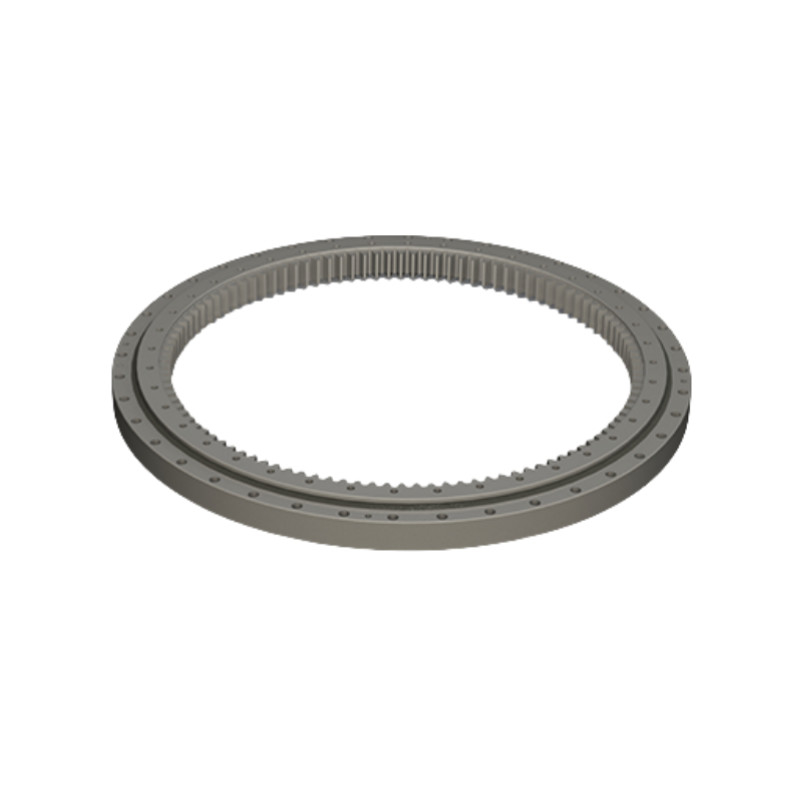

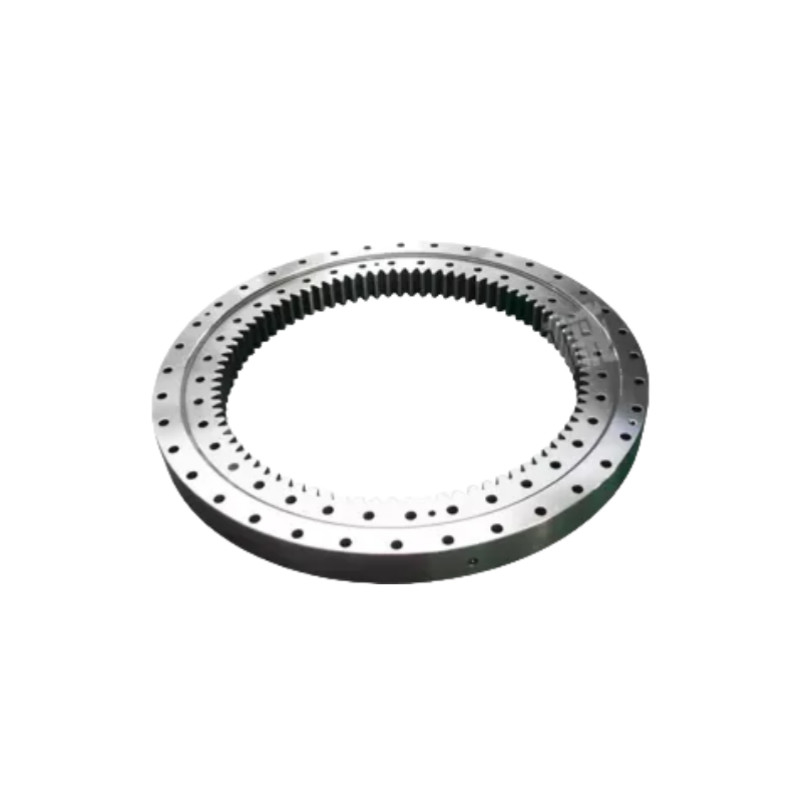

Das Vierpunkte-Kugel-Schleiflager der VSI-Serie mit internen Zahnrädern ist für den Einbau mit einer Dichtung ausgelegt und mit einer Ölbehälter ausgestattet,und kann auf einen geringen Freiraumbereich angepasst werdenDieses Lager ist für eine Vielzahl von Arbeitsbedingungen geeignet und kann die erforderliche Genauigkeit erreichen.
Das Drehtellerlager der VSI-Serie ist in der Lage, große radiale Belastungen, axiale Belastungen, Umschlagmomente und andere umfassende Belastungen zu tragen.Übertragung und FixierungDie kompakte Struktur, die einfache Installation und die bequeme Wartung machen sie ideal für schwere und niedriggeschwindige Anwendungen, wie z. B. Hebemaschinen, Bagger, Drehscheiben, Windkraftanlagen,Teleskope für astronomische ZweckeEs handelt sich um ein sehr vielseitiges Lager, das in einer Vielzahl von Branchen weit verbreitet ist.
Eigenschaften der Drehtellerlager
1.Hochlastfähigkeit:Drehtellerlager können erhebliche radiale, axiale und Neigungsmomentbelastungen tragen.
2.Glatte Drehung:Sie sind so konzipiert, daß sie auch unter schwerer Belastung reibungslos und kontinuierlich rotieren können.
3.Genauigkeit:Einige Lager sind mit hoher Präzision für Anwendungen konzipiert, bei denen eine genaue Positionierung von entscheidender Bedeutung ist, z. B. in Maschinen oder Robotik.
Wie man ein Drehplattenlager auswählt
1.Anforderungen an die Last:Bestimmung der Art (Axial-, Radial- und Momentbelastung) und der Größe der Last.
2.Genauigkeit:Für Robotik- oder medizinische Geräte sind möglicherweise präzisere Lager erforderlich.
3.Umweltfaktoren:Berücksichtigen Sie Staub, Feuchtigkeit und Temperatur, da diese Auswirkungen auf die Leistungsfähigkeit des Lagers haben können.
4.Montagevorrichtung:Einige Anwendungen können von Flanschbauwerken für eine einfache Installation profitieren.
Spezifikationen
| Modell | Hauptabmessungen | Installationsgröße | Nennlast | Genehmigung | ||||||||||||||
| D | d | B | B1 | H | tun | M | Z | Außenring | Innerer Ring | Akziale | Radial | |||||||
| Abstand zum Pitch Center | Montageöffnung | Abstand zum Pitch Center | Montageöffnung | Dynamisch | Statik | Dynamisch | Statik | Radial | Akziale | |||||||||
| VSI200414 | 486 | 325 | 44.5 | 44.5 | 56 | 335 | 5 | 67 | 460 | 24-φ14 | 375 | 24-M12 mit einer Tiefe von | 169 | 560 | 111 | 248 | 0 bis 0.05 | 0 bis 0.08 |
| VSI200544 | 616 | 444 | 44.5 | 44.5 | 56 | 456 | 6 | 76 | 590 | 32-φ14 | 505 | 32-M12 mit 20 Tiefengrad | 188 | 740 | 123 | 325 | 0 bis 0.05 | 0 bis 0.08 |
| VSI200644 | 716 | 546 | 44.5 | 44.5 | 56 | 558 | 6 | 93 | 690 | 36-φ14 | 605 | 36-M12 mit einer Tiefe von 20 | 200 | 880 | 131 | 385 | 0 bis 0.05 | 0 bis 0.08 |
| VSI200744 | 816 | 648 | 44.5 | 44.5 | 56 | 660 | 6 | 110 | 790 | 40-φ14 | 705 | 40-M12 mit einer Tiefe von 20 | 211 | 1010 | 138 | 445 | 0 bis 0.05 | 0 bis 0.08 |
| VSI200844 | 916 | 736 | 44.5 | 44.5 | 56 | 752 | 8 | 94 | 890 | 40-φ14 | 805 | 40-M12 mit einer Tiefe von 20 | 222 | 1150 | 145 | 510 | 0 bis 0.05 | 0 bis 0.08 |
| VSI200944 | 1016 | 840 | 44.5 | 44.5 | 56 | 856 | 8 | 107 | 990 | 44-φ14 | 905 | 44-M12 mit einer Tiefe von 20 | 231 | 1280 | 151 | 570 | 0 bis 0.05 | 0 bis 0.08 |
| VSI201094 | 1166 | 984 | 44.5 | 44.5 | 56 | 1000 | 8 | 125 | 1091 | 48-φ14 | 1055 | 48-M12 mit einer Tiefe von 20 | 244 | 1490 | 160 | 660 | 0 bis 0.05 | 0 bis 0.08 |
Zeichnung
Anwendung
|
|
|
|
| Industrieautomation | Medizinische Ausrüstung | Luft- und Raumfahrt | Präzisionsgeräte |
