Herkunftsort:
China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
VSU-Serie
Einleitung

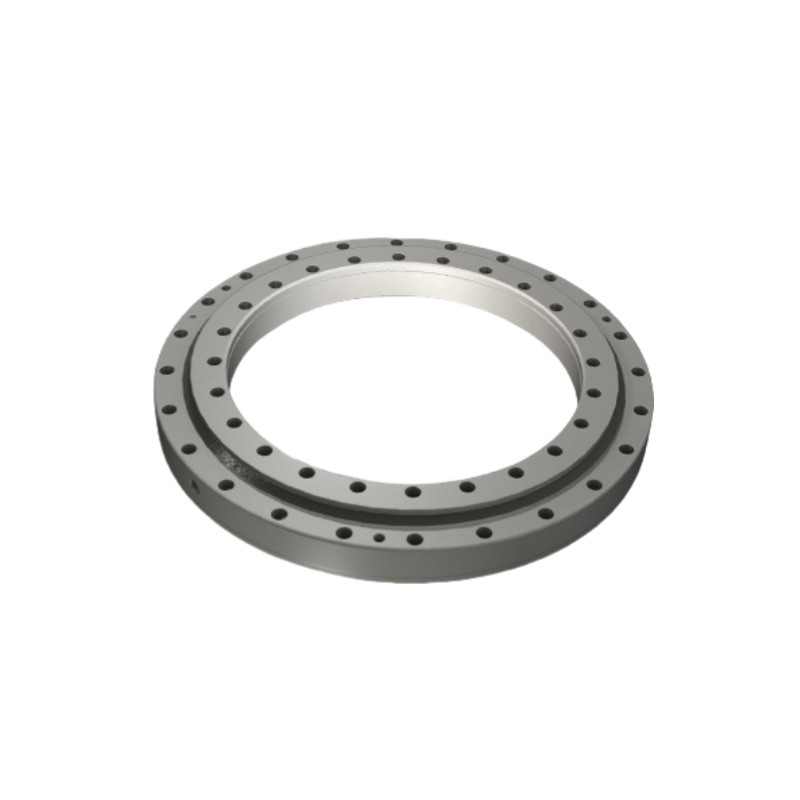

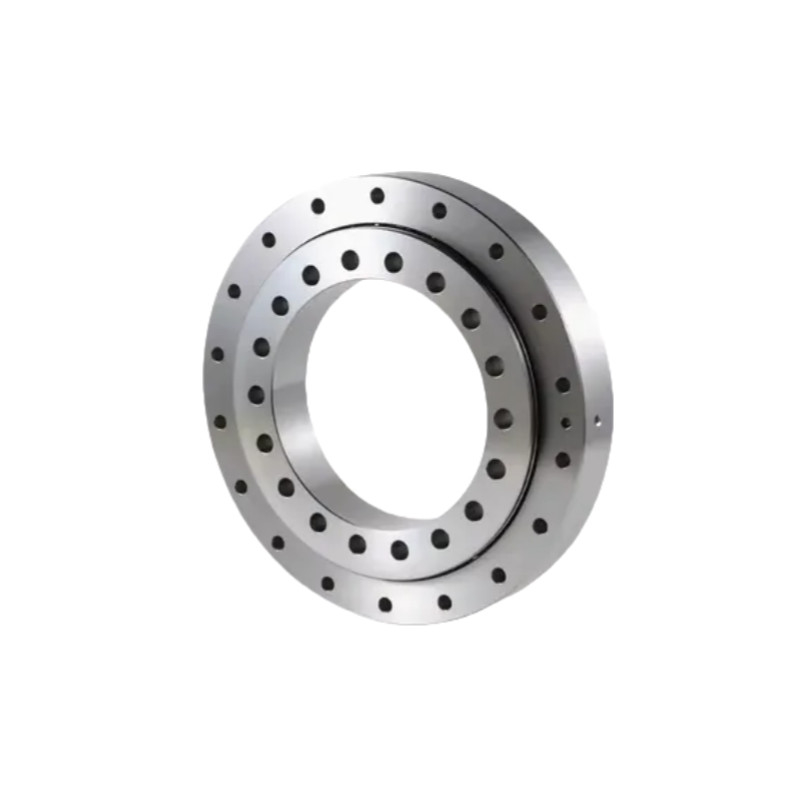

Das VSU-Serie-Vierpunkts-Kugelschwenklager, ohne Zahnradring, Drehtellerlager ist ein Hochleistungsprodukt, das mit einer Dichtung installiert werden kann und mit einer Ölbecher ausgestattet ist.und angepasst, um eine optimale Drehmomentfreiheit in einem Bereich zu bieten, der Ihren Bedürfnissen entsprichtDie Genauigkeit ist so konzipiert, daß sie den Anforderungen verschiedener Arbeitsbedingungen entspricht.
Das VSU-Serie-Vierpunkts-Kugelschwenklager und das Drehbühnenlager, das keinen Zahnradring enthält, sind in der Lage, erhebliche radiale und axiale Belastungen, Umdrehmomente,und andere GesamtlastenEs ist eine sehr vielseitige Komponente, die mehrere Funktionen erfüllen kann, einschließlich Unterstützung, Rotation, Übertragung und Fixierung.Einfache Installation und bequeme Wartung machen dieses Produkt ideal für schwere und niedriggeschwindige Anwendungen, wie z. B. Hebemaschinen, Bagger, Drehscheiben, Windturbinen, astronomische Teleskope, Tanktürme und andere Geräte.Es ist ein sehr vielseitiges Produkt, das in einer Vielzahl von Branchen weit verbreitet ist.
Eigenschaften der Drehtellerlager
1.Hochlastfähigkeit:Drehtellerlager können erhebliche radiale, axiale und Neigungsmomentbelastungen tragen.
2.Glatte Drehung:Sie sind so konzipiert, daß sie auch unter schwerer Belastung reibungslos und kontinuierlich rotieren können.
3.Genauigkeit:Einige Lager sind mit hoher Präzision für Anwendungen konzipiert, bei denen eine genaue Positionierung von entscheidender Bedeutung ist, z. B. in Maschinen oder Robotik.
Wie man ein Drehplattenlager auswählt
1.Anforderungen an die Last:Bestimmung der Art (Axial-, Radial- und Momentbelastung) und der Größe der Last.
2.Genauigkeit:Für Robotik- oder medizinische Geräte sind möglicherweise präzisere Lager erforderlich.
3.Umweltfaktoren:Berücksichtigen Sie Staub, Feuchtigkeit und Temperatur, da diese Auswirkungen auf die Leistungsfähigkeit des Lagers haben können.
4.Montagevorrichtung:Einige Anwendungen können von Flanschbauwerken für eine einfache Installation profitieren.
Spezifikationen
| Modell | Haupt Abmessungen | Einrichtung Abmessung | Grundsätzliche Nennlast | Genehmigung | |||||||||||
| D | d | B | B1 | H | Außen Der Ring | Innerer Ring | Akziale | Radial | |||||||
| Abstand zum Pitch Center | Montageöffnung | Abstand zum Pitch Center | Montageöffnung | Dynamisch | Statik | Dynamisch | Statik | Radial | Akziale | ||||||
| VSU200414 | 486 | 342 | 44.5 | 44.5 | 56 | 460 | 24-φ14 | 367 | 24-φ14 | 169 | 560 | 111 | 248 | 0 bis 0.05 | 0 bis 0.08 |
| VSU200544 | 616 | 472 | 44.5 | 44.5 | 56 | 590 | 32-φ14 | 498 | 32-φ14 | 188 | 740 | 123 | 325 | 0 bis 0.05 | 0 bis 0.08 |
| VSU200644 | 716 | 572 | 44.5 | 44.5 | 56 | 690 | 36-φ14 | 598 | 36-φ14 | 200 | 880 | 131 | 385 | 0 bis 0.05 | 0 bis 0.08 |
| VSU200744 | 816 | 672 | 44.5 | 44.5 | 56 | 790 | 40-φ14 | 698 | 40-φ14 | 211 | 1010 | 138 | 445 | 0 bis 0.05 | 0 bis 0.08 |
| VSU200844 | 916 | 772 | 44.5 | 44.5 | 56 | 890 | 40-φ14 | 798 | 40-φ14 | 222 | 1150 | 145 | 510 | 0 bis 0.05 | 0 bis 0.08 |
| VSU200944 | 1016 | 872 | 44.5 | 44.5 | 56 | 990 | 44-φ14 | 898 | 44-φ14 | 231 | 1280 | 151 | 570 | 0 bis 0.05 | 0 bis 0.08 |
| VSU201094 | 1166 | 1022 | 44.5 | 44.5 | 56 | 1140 | 48-φ14 | 1048 | 48-φ14 | 244 | 1490 | 160 | 660 | 0 bis 0.05 | 0 bis 0.08 |
Zeichnung
Anwendung
Schwere Maschinen:In Baggern, Kränen und anderen großen Baumaschinen verwendet, um den rotierenden Arm oder den Boom zu stützen.
Industrie-Turntables:Für die Rotation in großen industriellen Plattenspielern zur Herstellung oder Lagerung verwendet.
Robotik:Präzisionsdrehbarren werden in der Robotik eingesetzt, wo eine genaue Drehung unerlässlich ist.
Windkraftanlagen:Sie findet sich in den Wink- und Winksystemen von Windkraftanlagen, um die Klingen und Orientierung anzupassen.
Medizinische Geräte:Präzisionsversionen werden in bildgebenden Geräten wie CT- oder MRT-Maschinen für eine reibungslose Rotation verwendet.
|
|
|
|
| Industrieautomation | Medizinische Ausrüstung | Luft- und Raumfahrt | Präzisionsgeräte |
