Herkunftsort:
China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
HYR-Serie
Einleitung

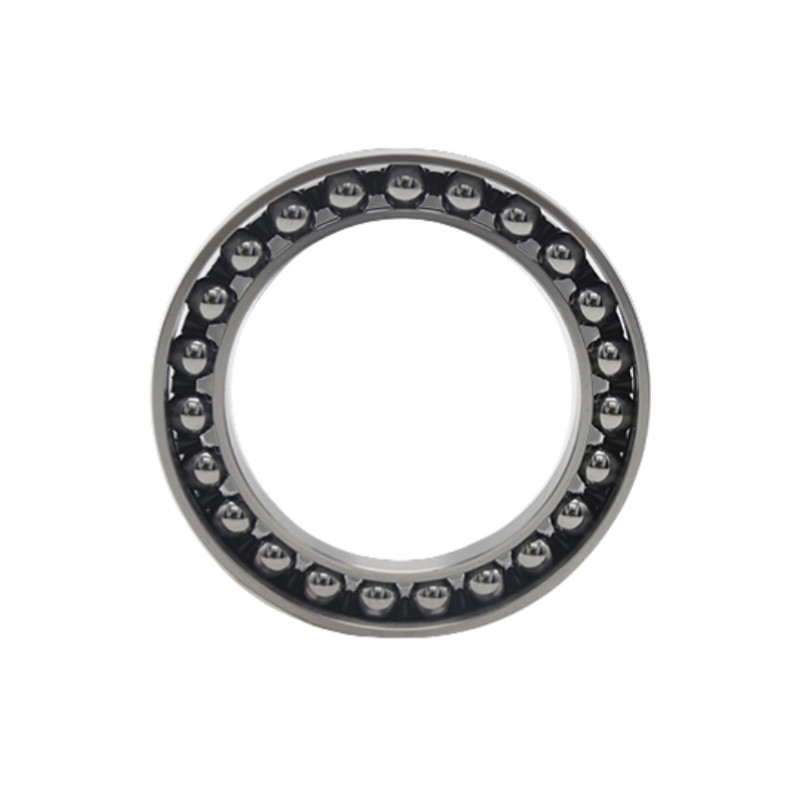

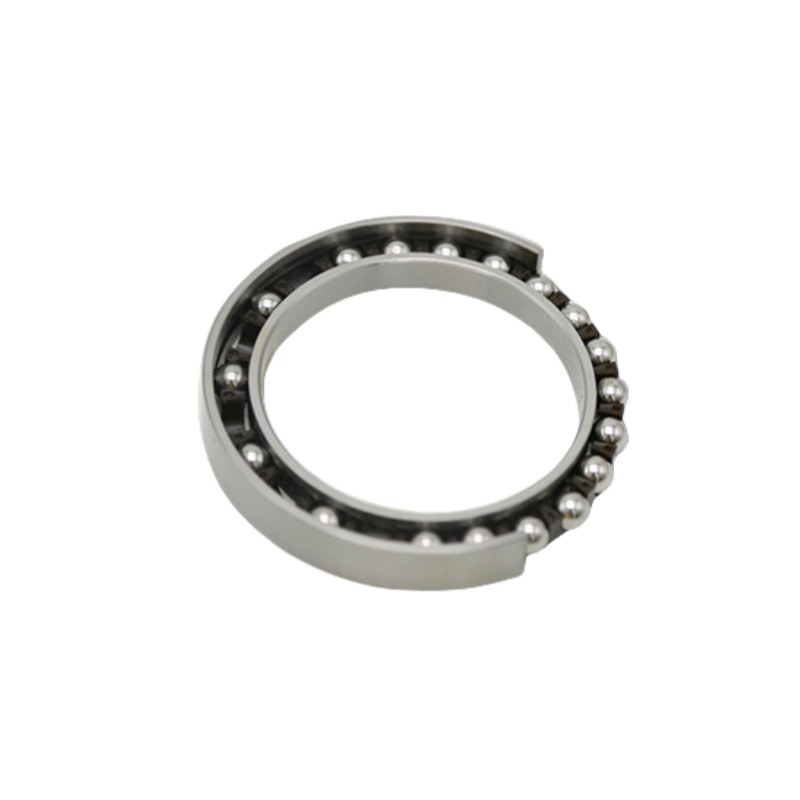

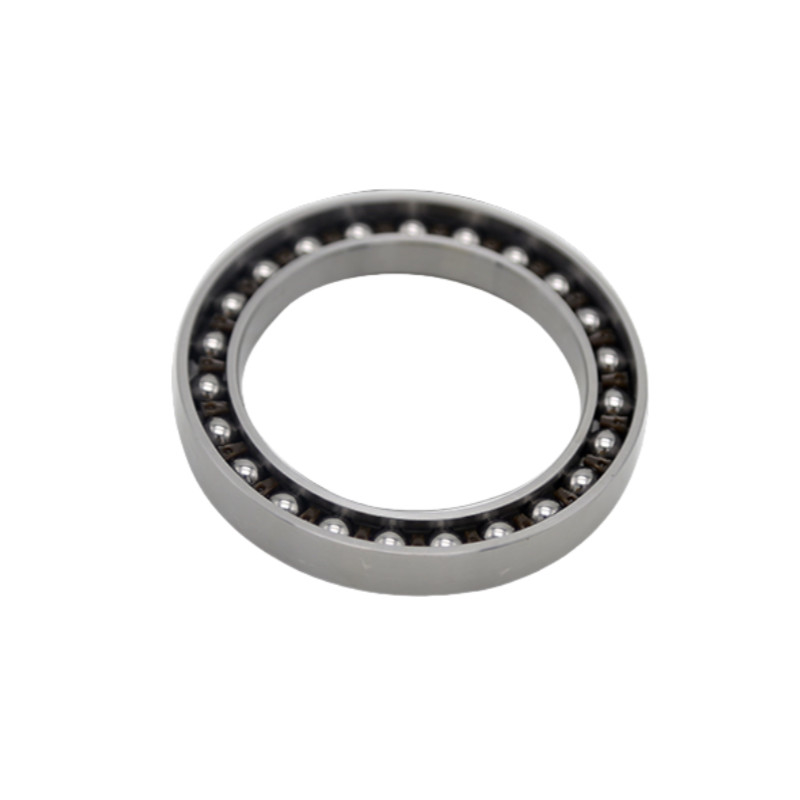

HYR-Flexibellager tragen hauptsächlich Wechselspannungen.Stahl mit hohem Kohlenstoffgehalt an Chrom wird für innere und äußere Ringe und Walzelemente verwendet, und für die Aufbewahrung wird ein integrierter Nylon-Halter verwendet.
HYR-flexible Lager, häufig in harmonischen Antriebssystemen oder anderen hochpräzisen Getriebeverminderungen verwendet,sind eine Art hochpräzises Lager, das speziell auf Verformungen ohne Beeinträchtigung der Leistung ausgelegt istDiese Lager sind fester Bestandteil flexibler Anwendungen mit hohem Drehmoment, wie Robotik, Automatisierung und Luftfahrt, bei denen eine reibungslose, präzise Bewegung mit minimalem Rückschlag entscheidend ist.Die Flexibilität macht sie für die einzigartigen Anforderungen von Dehnungswellen (e.z.B. harmonische Antriebe), bei denen die Flexibilität das Zusammenspiel von Bauteilen unter kontrollierter Verformung ermöglicht.
Eigenschaften von Drehtischlagern
1.Verstärkte Tragfähigkeit:Die Kreuzwalzen- oder Winkelkontaktkonstruktion ermöglicht es HYR-Lagern, Radial-, Achs- und Momentbelastungen gleichzeitig zu bewältigen.sie für Anwendungen mit hohen Lastbedürfnissen in begrenzten Räumen geeignet.
2.Glatte, präzise Bewegung:HYR-Lager sorgen für eine reibungslose Drehung mit geringer Reibung, wodurch Widerstand und Verschleiß minimiert werden.
3.Kompakt und leicht:Ihre dünne Konstruktion und hohe Tragfähigkeit machen sie ideal für kompakte Systeme wie Robotergelenke oder harmonische Antriebe, bei denen der Platz begrenzt ist.
4.Hohe Steifigkeit mit Flexibilität:HYR-Lager halten trotz ihrer Biegefähigkeit eine hohe Steifigkeit bei und können so unter Verformungsbedingungen funktionieren, ohne die Präzision zu beeinträchtigen.
5.Lange Lebensdauer:Bei ordnungsgemäßer Schmierung und Wartung haben HYR-Lager eine hohe Verschleißfestigkeit und können über längere Zeit kontinuierliche, hochpräzise Arbeiten aushalten.
Spezifikationen
| Modell | Messungsspezifikation (mm) | Ratingwert | ||||||
| d | D | B | C | r | Maximale Radialverformung | Eingabegeschwindigkeit | Ausgangswert | |
| (mm) | (r/min) | (N.m.) | ||||||
| HYR-14 | 25.07 | 33.896 | 6.35 | 6.095 | 0.3 | 0.8 | 3000 | 6 |
| HYR-17 | 30.3 | 41.722 | 6.68 | 6.16 | 0.3 | 0.9 | 3000 | 16 |
| HYR-20 | 35.56 | 49.068 | 8.13 | 7.24 | 0.3 | 1 | 3000 | 30 |
| HYR-25 | 45.212 | 61.334 | 6.3 | 9.015 | 0.3 | 1 | 3000 | 50 |
| HYR-32 | 58.928 | 79.748 | 8.64 | 11.81 | 0.3 | 1.2 | 3000 | 90 |
| HYR-40 | 71.12 | 98.171 | 10.29 | 14.475 | 0.6 | 1.5 | 3000 | 200 |
| HYR-50 | 88.9 | 122.707 | 12.7 | 18.085 | 1 | 2 | 3000 | 450 |
| HYR-65 | 117.856 | 159.312 | 15.88 | 23.495 | 1 | 2 | 3000 | 1000 |
Schwimmbäume
Anwendung
|
|
|
|
| Industrieautomation | Medizinische Ausrüstung | Luft- und Raumfahrt | Präzisionsgeräte |
