Herkunftsort:
China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
YRTM-Serie
 |
Die ZKLDF-Axialwinkelkontaktkugellager sind in der Lage, kombinierte Belastungen zu tragen und gleichzeitig hohe Geschwindigkeiten und geringe Reibungsmomente aufrechtzuerhalten, wodurch eine hohe Drehgenauigkeit gewährleistet wird.Die ZKLDF-Rolltischlager eignen sich für den Einsatz auf Hochgeschwindigkeits-Rotationsarbeitstischen, Fräsen, Schleifen, Schleifen und Präzisionsmessgeräte. |
Einleitung

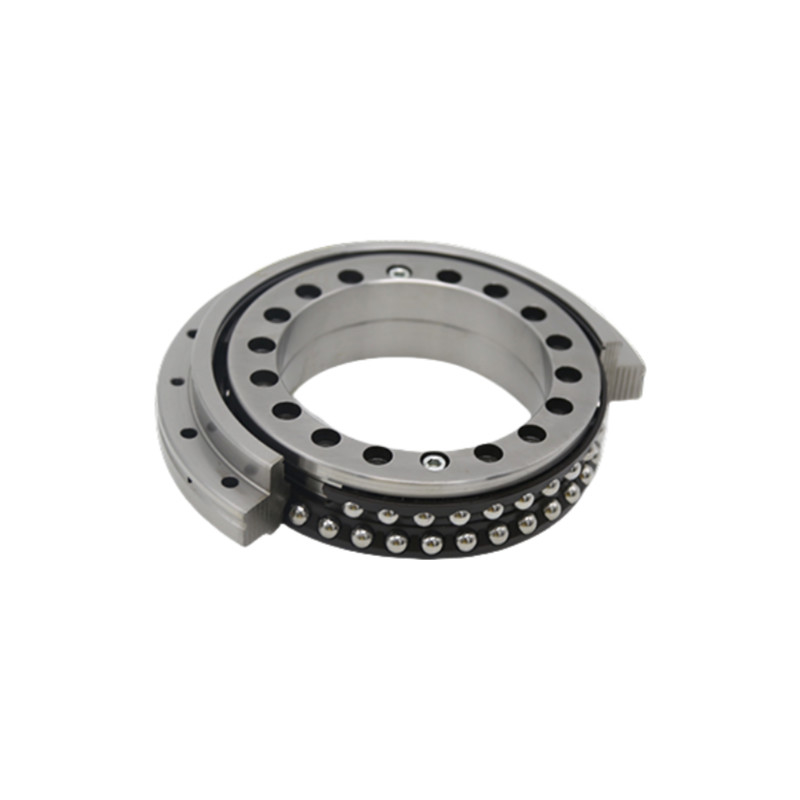

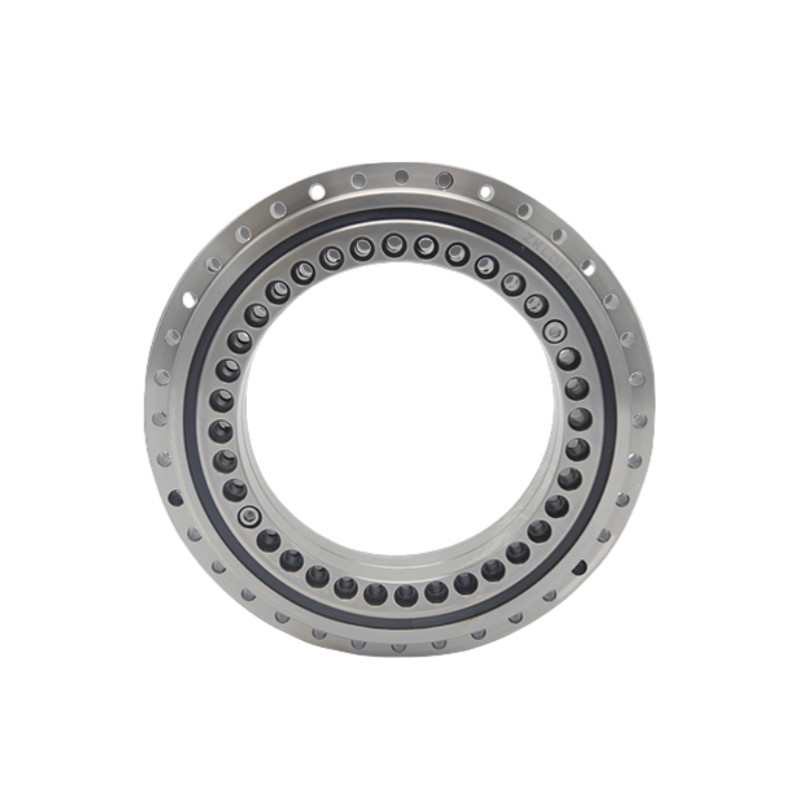

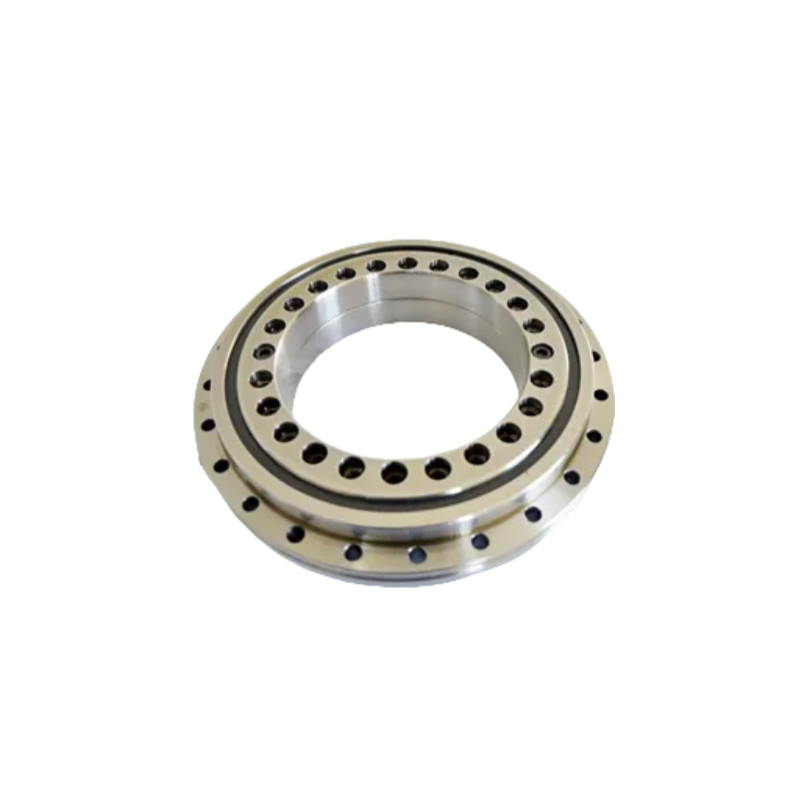

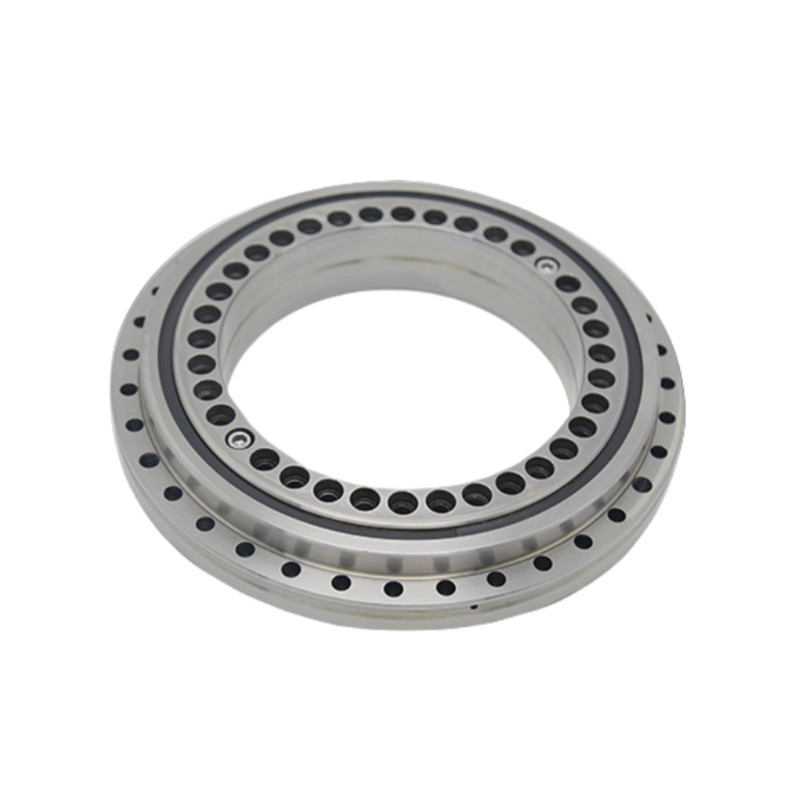

Das ZKLDF axiale Winkel-Kontaktkugellager verfügt über einen einheitlichen Außenring, zwei Innenringe, zwei Reihen Kugelwalzen und eine Käfigmontage.Der äußere und der innere Ring sind mit Einbauhöhlen ausgestattetDie Einheit wird durch Rückschrauben für die Sicherheit beim Transport und bei der Handhabung gesichert.
Die ZKLDF-Axial-Winkel-Balllager sind mit doppelseitigen Dichtungsdeckeln ausgestattet, die Schmutz, Verunreinigungen und Fett effektiv abstoßen und mögliche Leckagen verhindern.Die ZKLDF Drehtabellenlager verwenden ein anspruchsvolles Barium-Fett, wodurch eine bequeme Fettzufuhr durch spezielle Fettlöcher ermöglicht wird.
Die ZKLDF-Axial-Winkel-Kugellager sind mit einem 60°-Kontaktwinkel und zwei Reihen Kugelwalzen ausgelegt, die Radiallast, doppelte axiale Belastungen und Neigungsmomente unterstützen.Das einzigartige Design mit Kupferkäfigen ermöglicht es dem Lager, hohen Geschwindigkeiten standzuhalten, lange Betriebszeiten, hohe Steifigkeit und hohe Präzision bei gleichzeitiger Minimierung des Reibungsmoments.für langfristige Anwendungen wie Hochgeschwindigkeits-Rotationsarbeitstische, Fräsen, Schleifen, Schleifen und Präzisionsmessgeräte.
Eigenschaften von Drehtischlagern
1Hohe Präzision: Drehtischlager bieten eine reibungslose und gleichbleibende Drehung mit minimalem Rückschlag, was für Anwendungen, die Genauigkeit erfordern, unerlässlich ist.
2Kompaktes Design: Ihre Fähigkeit, mehrere Lasttypen gleichzeitig zu bewältigen, ermöglicht eine kompakte Lagerstruktur und reduziert so den Ausrüstungsabdruck.
3. Erhöhte Ladekapazität: Drehtischlager sind so konstruiert, dass sie hohe Belastungen bewältigen können, was sie für schwere Anwendungen langlebig und zuverlässig macht.
4.Lange Lebensdauer: Bei ordnungsgemäßem Schmieren und Wartung können Drehtischlager einen längeren Einsatz aushalten und eine hohe Zuverlässigkeit bei kontinuierlichem Betrieb bieten.
Spezifikationen
| Modell | Abmessung | |||||||||
| d | D | H | H1 | D1 | D2 | D3 | J | J1 | Ein | |
| Einheit: mm | ||||||||||
| ZKLDF100 | 100 | 185 | 38 | 25 | 160 | 136 | 158 | 112 | 170 | 5.4 |
| ZKLDF120 | 120 | 210 | 40 | 26 | 184 | 159 | 181 | 135 | 195 | 6.2 |
| ZKLDF150 | 150 | 240 | 40 | 26 | 214 | 188 | 211 | 165 | 225 | 6.2 |
| ZKLDF200 | 200 | 300 | 45 | 30 | 274 | 243 | 271 | 215 | 285 | 6.2 |
| ZKLDF260 | 260 | 385 | 55 | 36.5 | 345 | 313 | 348 | 280 | 365 | 8.2 |
| ZKLDF325 | 325 | 450 | 60 | 40 | 415 | 380 | 413 | 342 | 430 | 8.2 |
| ZKLDF395 | 395 | 525 | 65 | 42.5 | 486 | 450 | 488 | 415 | 505 | 8.2 |
| ZKLDF460 | 460 | 600 | 70 | 46 | 560 | 520 | 563 | 482 | 580 | 8.2 |
| ZKLDF580 | 580 | 750 | 90 | 60 | 702 | 656 | 700 | 610 | 720 | 11 |
| Modell | Befestigungsloch | GelenkschraubeQTY | Aufzugsloch | Tonhöhe | Drehmoment für die Schraubziehung | Grundlastklasse | Geschwindigkeitsbegrenzung4) | Drehmoment der Reibung des Lagers | Masse | ||||||
| Akziale | |||||||||||||||
| Innerer Ring | Außenring | Dynamisch | Statik | ||||||||||||
| d1 | d2 | QTY3) | d3 | QTY3) | MA2) | Ca | Kohl | Fett | |||||||
| mm | mm | G | Anzahl der FTE | Anzahl der Fälle | N m | KN: | r/min | Nm | ≈Kg | ||||||
| ZKLDF100 | 5.6 | 10 | 16 | 5.6 | 15 | 2 | M8 | 3 | 18*20° | 8.5 | 67 | 251 | 2800 | 1.6 | 4.5 |
| ZKLDF120 | 7 | 11 | 22 | 7 | 21 | 2 | M8 | 3 | 24*15° | 14 | 72 | 315 | 2400 | 2 | 6 |
| ZKLDF150 | 7 | 11 | 34 | 7 | 33 | 2 | M8 | 3 | 36*10° | 14 | 76 | 365 | 2000 | 3 | 7.5 |
| ZKLDF200 | 7 | 11 | 46 | 7 | 45 | 2 | M12 | 3 | 48*7,5° | 14 | 112 | 550 | 1600 | 4.5 | 11 |
| ZKLDF260 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 155 | 920 | 1200 | 7.5 | 22 |
| ZKLDF325 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 165 | 110 | 1000 | 11 | 28 |
| ZKLDF395 | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7,5° | 34 | 214 | 1470 | 800 | 16 | 39 |
| ZKLDF460 | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7,5° | 34 | 255 | 1860 | 700 | 21 | 50 |
| ZKLDF580 | 11.4 | 18 | 45 | 11.4 | 42 | 2 | M12 | 3 | 48*7,5° | 68 | 395 | 3180 | 500 | 40 | 82 |
Schwimmbäume
Anwendung
|
|
|
|
| Industrieautomation | Medizinische Ausrüstung | Luft- und Raumfahrt | Präzisionsgeräte |
