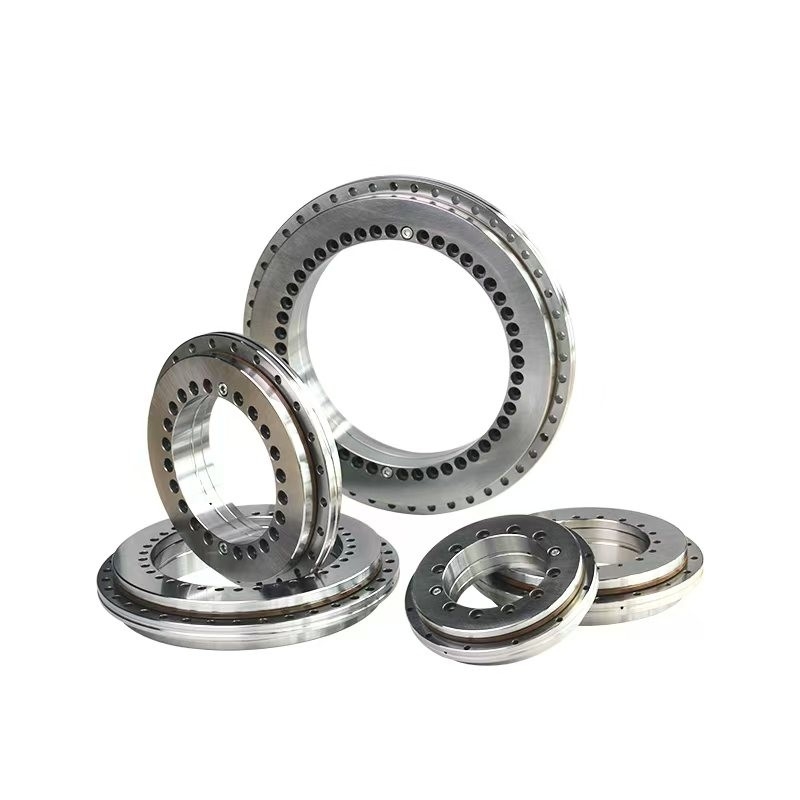

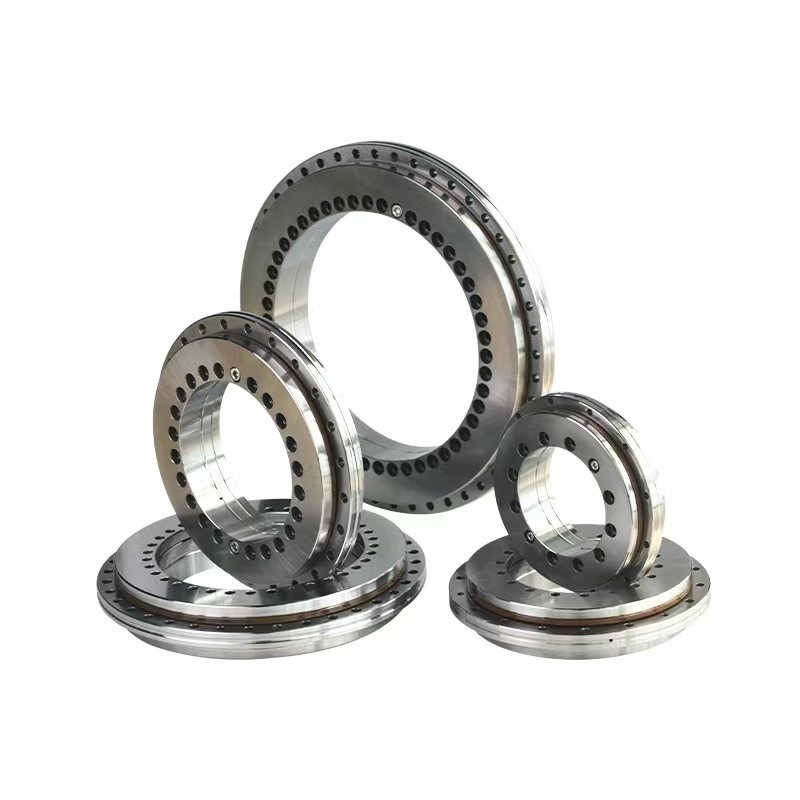

YRTM-Fräsmaschine-Rollentischlager hohe Steifigkeit

YRTM-Tischlager

Hochsteifige Drehtischlager

Fließmaschinen

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

YRTM-Serie

Kontakt mit uns

Bitte um ein Angebot

YRTM-Fräsmaschine-Rollentischlager hohe Steifigkeit

Einzelheiten zum Produkt

Modell:

YRTM-Serie

Erzeugnis:

Drehtischlager der Baureihe YRTM

Material:

Lagerstahl, Edelstahl, Kunststoff/Polymermaterialien, Schmiermittel, Keramikmaterialien

150 bis 460 mm

240 bis 600 mm

Gelenkschraube QTY:

Drehmoment des Lagers durch Reibung3):

10 bis 70 Nm

Gewicht:

6.2 bis 45 kg

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Sonderlager für Roboter der RV-Serie für Industrieroboter

Beste Preis

SHF SHG Harmonische Reduktionslager Speziallager für Roboter

Beste Preis

CSF CSG Harmonische Reduktionslager speziell für Roboter

Beste Preis

RB-Reihe Industrieautomation Kreuzwalzlager ID 20 mm

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

YRTM-Tischlager

Name: YRTM-Fräsmaschine-Rollentischlager hohe Steifigkeit
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: YRTM-Serie
Availability: InStock

YRTM Drehtischlager sind spezielle Komponenten, die die Drehbewegung von Drehtischen, Indextabellen und Drehtischen unterstützen sollen, die in verschiedenen industriellen Anwendungen verwendet werden.Im Gegensatz zu herkömmlichen Lager, Drehtischlager sind so konzipiert, dass sie gleichzeitig axiale, radiale und Momentbelastungen bewältigen.und Tragfähigkeit in einem kompakten Raum.

Einleitung

Die Messung der Winkelverschiebung ist ein entscheidender Aspekt der modernen Industrie, insbesondere in der Werkzeugmaschinenindustrie.Es ist wichtig, die Winkelverschiebung genau zu messen und zu steuern.
Derzeit sind Gitter- und Magnettorenkodierer die am häufigsten verwendeten Geräte zur Messung der Winkelverschiebung.hohe Präzision (der höchste Auflösungswinkel beträgt < 2 Bogensekunden), Fleckenbeständigkeit, keine elektrische Induktion und hohe Anpassungsfähigkeit an die Umstände.

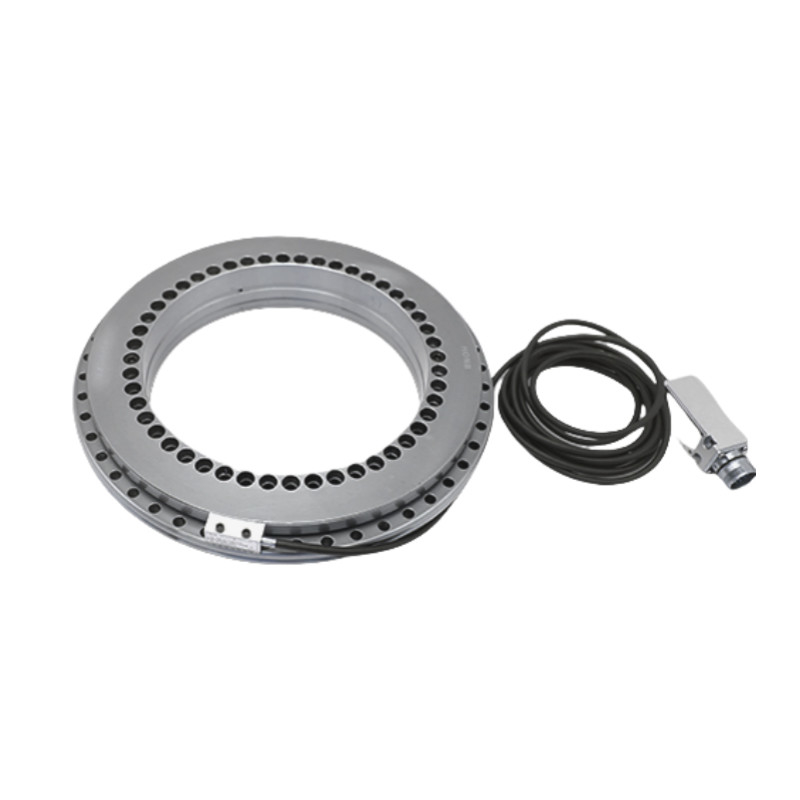

Das YRT-Tischlager bietet in Verbindung mit diesem Messsystem eine beispiellose Präzision und ist in der Lage, eine doppelseitige axiale Belastung, eine radiale Belastung und einen Neigungsmoment zu tragen.Dies macht es zu einer idealen Lösung für hochpräzise Anwendungen, einschließlich hochgenauer Drehtische in Werkzeugmaschinen, Trennköpfen, wissenschaftlichen Experimenten und Messungen usw.

Haupttypen von Drehtischlagern

1.mit einer Breite von mehr als 20 mm,Bei diesem Typ sind zylindrische Walzen in rechtem Winkel zueinander angeordnet, was eine hohe Steifigkeit und Präzision bietet.Dies macht sie ideal für CNC-Bearbeitungszentren und Präzisionsinstrumente.

2.Ausrüstung für die Verwendung in Fahrzeugen, die in der Kategorie "Fahrzeuge" oder "Fahrzeuge" genannt werdenDiese Lager sind speziell so konstruiert, dass sie axiale Belastungen (auf der Drehachse), radiale Belastungen (perpendikular zur Achse) und Neigungsmomente aufnehmen.Ihre robuste Struktur eignet sich hervorragend für Anwendungen, bei denen die Stabilität unter schweren Belastungen von entscheidender Bedeutung ist, wie zum Beispiel in Plattenspielern, Roboterarmen und Getriebe.

3.Schubkugellager:Diese Lager können hohe axiale Belastungen bewältigen, eignen sich jedoch weniger für Radial- oder Momentbelastungen.Obwohl sie in Anwendungen für Drehtische im Vergleich zu anderen Typen seltener vorkommen.

Eigenschaften von Drehtischlagern

Hohe Präzision: Drehtischlager bieten eine reibungslose und gleichbleibende Rotation mit minimalem Rückschlag, was für Anwendungen, die Genauigkeit erfordern, unerlässlich ist.
Kompaktes Design: Die Fähigkeit, mehrere Lasttypen gleichzeitig zu bewältigen, ermöglicht eine kompakte Lagerstruktur und reduziert den Ausrüstungsabdruck.
Erhöhte Ladekapazität: Drehtischlager sind so konstruiert, dass sie hohe Belastungen bewältigen können, was sie für schwere Anwendungen langlebig und zuverlässig macht.
Lange Lebensdauer: Bei ordnungsgemäßem Schmieren und Wartung können Drehtischlager einen längeren Gebrauch aushalten und eine hohe Zuverlässigkeit bei kontinuierlichem Betrieb bieten.

Spezifikationen

Modell	Abmessung
	Abmessung
	d	D	B	H	B	D1	D2	J	J1	F	L
	Einheit: mm
	Einheit: mm
Einheitliche Prüfungen	150	240	43*	26	12	214	215	165	225	16.5	121
Einheitliche Prüfungen	180	280	46*	29	15	244	245	194	160	16.5	152
YRTM200	200	300	47*	30	15	274	276	215	285	16.5	152
Einheit für die Berechnung der Nennwerte	260	385	55	36.5	18	345	345.5	280	365	17.5	192.5
Einheit für die Erfassung von Daten	325	450	60	40	20	415	415.5	342	430	18.5	225
Einheitliche Prüfungen	395	525	65	42.5	20	486	486.5	415	505	18.5	262.5
Der Wert der Zulassung ist:	460	600	70	46	22	560	560.5	482	580	18.5	300

Modell	Befestigungsloch						Gelenkschraube QTY	Aksial- und Radial-Ausfluss	Aufzugsloch		Tonhöhe	Drehmoment für die Schraubziehung	Grundlastklasse				Steif zum Neigen		Drehmoment der Reibung des Lagers3)	Masse
	Befestigungsloch												Akziale		Radial
	Innerer Ring				Außenring								Dynamisch	Statik	Dynamisch	Statik
	d1	d2	Ein	QTY4)	d3	QTY4)						- Nein.2)	Ca	Kohl	Die	- Ich weiß.	CKL	CKL1
	mm			QTY4)	mm	QTY4)		Schnittstellen	G	Anzahl der FTE	Anzahl der Fälle	N m	KN:				KNm/mrad		Nm	≈Kg
Einheitliche Prüfungen	7	11	6.2	32	7	33	4	3	M8	3	36*10°	14	112	630	56	170	83	14	10	6.2
Einheitliche Prüfungen	7	11	6.2	44	7	45	4	4	M8	3	48*7,5°	14	118	710	69.5	200	125	21	12	7.7
YRTM200	7	11	6.2	44	7	45	4	4	M8	3	48*7,5°	14	120	765	81.5	220	160	27	14	9.7
Einheit für die Berechnung der Nennwerte	9.3	15	8.2	32	9.3	33	4	6	M12	3	36*10°	34	160	1060	93	290	320	53	20	18.3
Einheit für die Erfassung von Daten	9.3	15	8.2	32	9.3	33	4	6	M12	3	36*10°	34	275	1930	120	345	630	105	40	25
Einheitliche Prüfungen	9.3	15	8.2	42	9.3	45	6	6	M12	3	48*7,5°	34	300	2280	186	655	1100	185	55	33
Der Wert der Zulassung ist:	10	15	8.2	42	10	45	6	6	M12	3	48*7,5°	34	355	2800	200	765	1700	285	70	45

Schwimmbäume

Anwendung


Industrieautomation	Medizinische Ausrüstung	Luft- und Raumfahrt	Präzisionsgeräte
