Hochpräzisions-YRT-Hochgeschwindigkeits-Rolllager aus Edelstahl

Hochpräzise Walzlager

Edelstahl-Rollenlager

Hochgeschwindigkeitswalzlager

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

YRT-Serie

Kontakt mit uns

Bitte um ein Angebot

Hochpräzisions-YRT-Hochgeschwindigkeits-Rolllager aus Edelstahl

Einzelheiten zum Produkt

Modell:

YRT-Serie

Erzeugnis:

Drehtischlager der Baureihe YRT

Material:

Lagerstahl, Edelstahl, Kunststoff/Polymermaterialien, Schmiermittel, Keramikmaterialien

50 bis 1200 mm

126 bis 1490 mm

Gelenkschraube QTY:

Geschwindigkeitsbegrenzung5):

25 bis 600 R/min

Gewicht:

1.6 bis 450 kg

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Sonderlager für Roboter der RV-Serie für Industrieroboter

Beste Preis

SHF SHG Harmonische Reduktionslager Speziallager für Roboter

Beste Preis

CSF CSG Harmonische Reduktionslager speziell für Roboter

Beste Preis

RB-Reihe Industrieautomation Kreuzwalzlager ID 20 mm

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

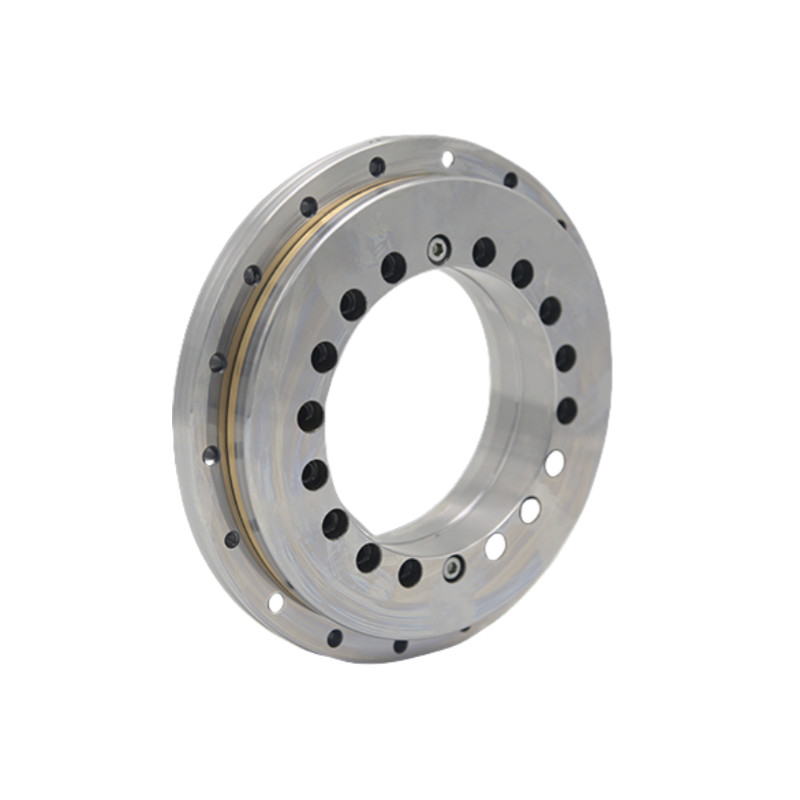

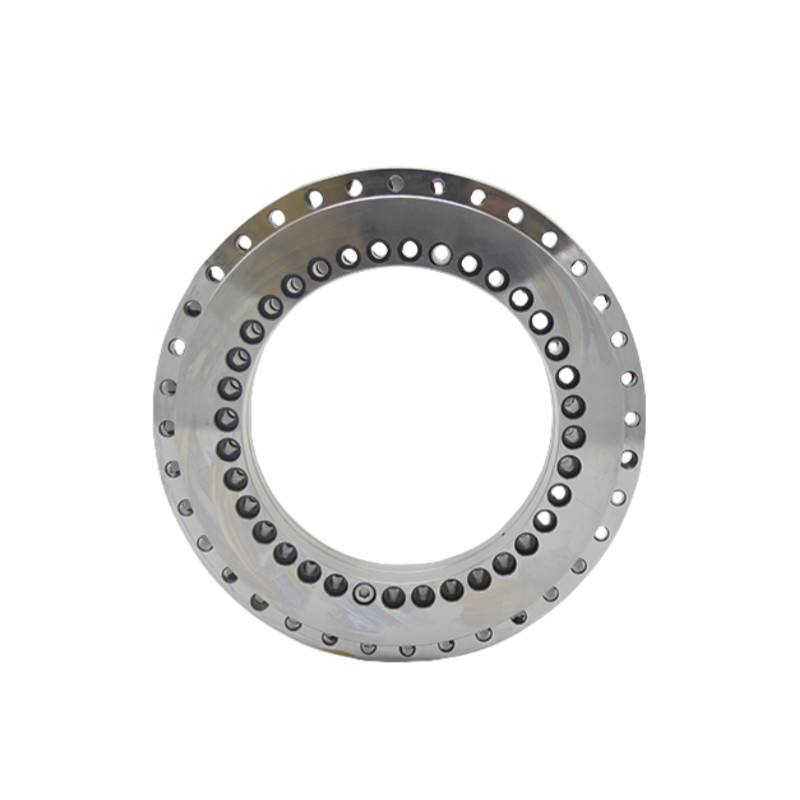

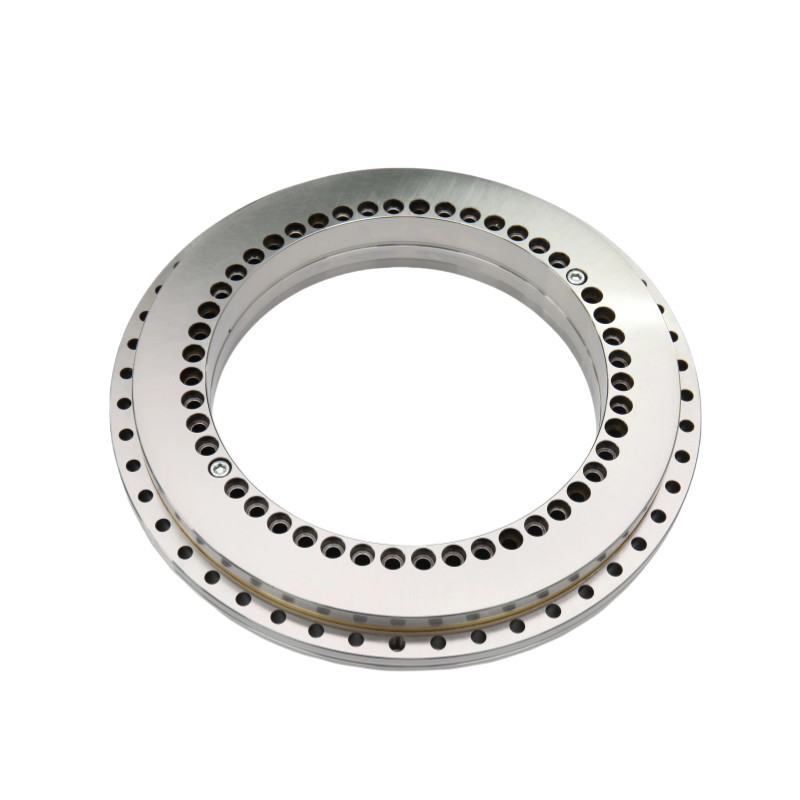

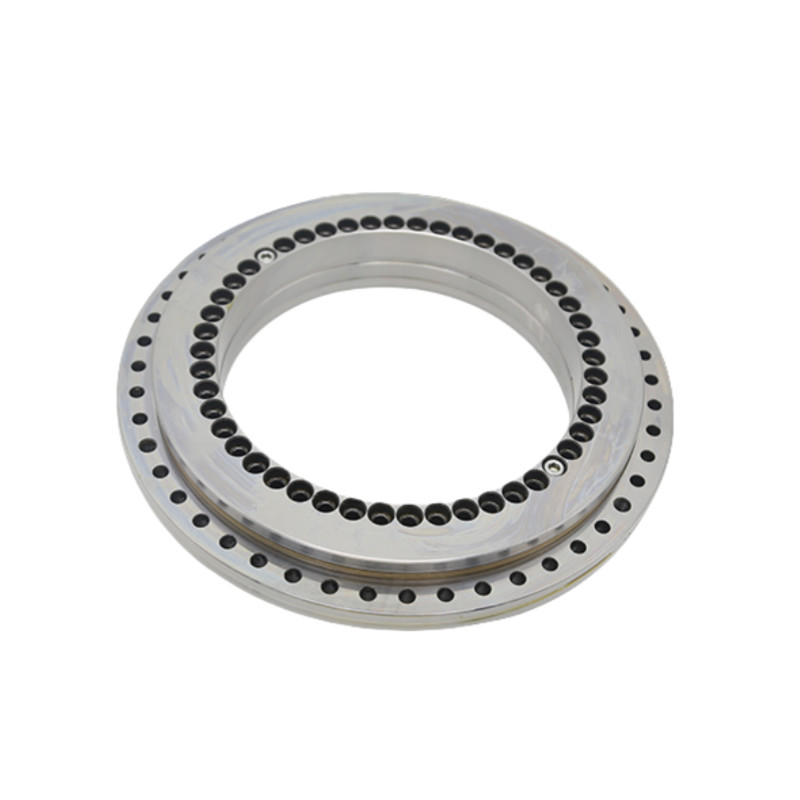

YRT-Rotationstischlager

Name: Hochpräzisions-YRT-Hochgeschwindigkeits-Rolllager aus Edelstahl
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: YRT-Serie
Availability: InStock

YRT-Basisschalttischlager sind mit einer Radial-Füllerolle, zwei Gruppen von axialen Nadelwalzen, Käfigbaugruppe, einem Außenring, einem L-Abschnitt-Innenring und dem zweiten Ring ausgelegt.Der Außenring und der Innenring sind mit Befestigungslöchern ausgestattetDie YRT-Tischlagerstruktur ist in der Lage, eine zweiseitige axiale Belastung, eine radiale Belastung und einen Neigungsmoment zu tragen.Dieses Lager hat vor dem Verlassen der Fabrik eine VorbelastungDieses Lager ist besonders für Anwendungen geeignet, die hohe Präzision, hohe Steifigkeit, geringe Geschwindigkeit, hoheund eine kurze Rotationszeit, wie Drehtische, Indexköpfe und drehende Fräsköpfe.
Dieses Lager bietet eine axiale und radiale Laufpräzision, die Ihren spezifischen Anforderungen entspricht.

Eigenschaften
1Hohe Präzision: Präzision P4, Präzision P2
2. Hohe Steifigkeit: Diese Serie Lager haben Vorbelastung
3. Hohe Belastung:Dieses Lager kann eine zweiseitige axiale Belastung, eine radiale Belastung und ein Neigungsmoment tragen
4. Hochgeschwindigkeit: Das Lager der YRTS-Serie kann bei hoher Drehgeschwindigkeit angewendet werden

Spezifikationen

Modell	Abmessung
	Abmessung
	d	D	H	H1	H2	C	d1	n	dm
	Einheit: mm
	Einheit: mm
YRT50	50	126	30	20	10	10	105	63	116
YRT80	80	146	35	23.35	11.65	12	130	92	138
YRT100	100	185	38	25	13	12	160	112	170
Einheitliche Datenbank	120	210	40	26	14	12	184	135	195
YRT150	150	240	40	26	14	12	214	165	225
YRT180	180	280	43	29	14	15	244	194	260
YRT200	200	300	45	30	15	15	274	215	285
YRT260	260	385	55	36.5	18.5	18	345	280	365
YRT325	325	450	60	40	20	20	415	342	430
Einheitliche Datenbank	395	525	65	42.5	22.5	20	486	415	505
YRT460	460	600	70	46	24	22	560	482	580
YRT580	580	750	90	60	30	30	700	610	720
YRT650	650	870	122	78	44	34	800	680	830
YRT850	850	1095	124	80.5	43.5	37	1018	890	1055
YRT950	950	1200	132	86	46	40	1130	990	1160
Einheitliche Anlage	1030	1300	145	92.5	52.5	40	1215	1075	1255
YRT1200	1200	1490	164	108	56	52	1410	1240	1445

Modell	Befestigungsloch						Gelenkschraube QTY	Aufzugsloch		Tonhöhe	Drehmoment für die Schraubziehung	Drehmoment für die Schraubziehung				Geschwindigkeitsbegrenzung5)	Drehmoment der Reibung des Lagers3)	Masse
	Befestigungsloch											Akziale		Radial
	Innerer Ring				Außenring							Dynamisch	Statik	Dynamisch	Statik
	tun	Ds	Z	QTY4)	dL	QTY4)					- Nein.2)	Ca	Kohl	Die	- Ich weiß.	Fett
	mm				mm	QTY4)		G	Anzahl der FTE	Anzahl der Fälle	N m	KN:				r/min	Nm	≈Kg
YRT50	5.6	9	4.2	10	5.6	12	2	/	/	12*30°	8.5	38	158	28.5	49.5	600	2.5	1.6
YRT80	5.6	10	4.2	10	4.6	12	2	/	/	12*30°	8.5	56	255	42.5	100	530	3	2.4
YRT100	5.6	10	5.4	16	5.6	15	2	M5	3	18*20°	8.5	76.5	415	47.5	120	430	3	4.1
Einheitliche Datenbank	7	11	6.2	22	7	21	2	M8	3	24*15°	14	102	540	52	143	340	7	5.3
YRT150	7	11	6.2	34	7	33	2	M8	3	36*10°	14	112	630	56	170	320	10	6.2
YRT180	7	11	6.2	46	7	45	2	M8	3	48*7,5°	14	118	710	69.5	200	280	12	7.7
YRT200	7	11	6.2	46	7	45	2	M8	3	48*7,5°	14	120	765	81.5	220	260	14	9.7
YRT260	9.3	15	8.2	34	9.3	33	2	M12	3	36*10°	34	160	1060	93	290	200	20	18.3
YRT325	9.3	15	8.2	34	9.3	33	2	M12	3	36*10°	34	275	1930	120	345	170	40	25
Einheitliche Datenbank	9.3	15	8.2	46	9.3	45	2	M12	3	48*7,5°	34	300	2280	186	655	140	55	33
YRT460	10	15	8.2	46	10	45	2	M12	3	48*7,5°	34	355	2800	200	765	120	70	45
YRT580	11.4	18	11	46	11.4	42	2	M12	6	48*7,5°	68	490	4250	228	965	80	140	89
YRT650	14	20	13	45	14	42	2	M12	6	48*7,5°	116	1040	8000	490	1800	65	200	170
YRT850	18.5	26	17	57	18.5	54	2	M16	6	60*6°	284	1000	8650	455	1730	50	300	253
YRT950	18.5	26	17	57	18.5	54	2	M17	6	60*6°	284	1290	11400	530	2040	40	600	312
Einheitliche Anlage	18.5	26	17	66	18.5	66	2	M18	6	72*5°	284	1380	12000	620	2650	35	800	375
YRT1200	18.5	26	17	66	18.5	66	2	M19	6	72*5°	284	1435	12850	745	2800	25	1000	450

Schwimmbäume

Anwendung


Industrieautomation	Medizinische Ausrüstung	Luft- und Raumfahrt	Präzisionsgeräte
