Herkunftsort:
China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
CRBTF-Serie
 |

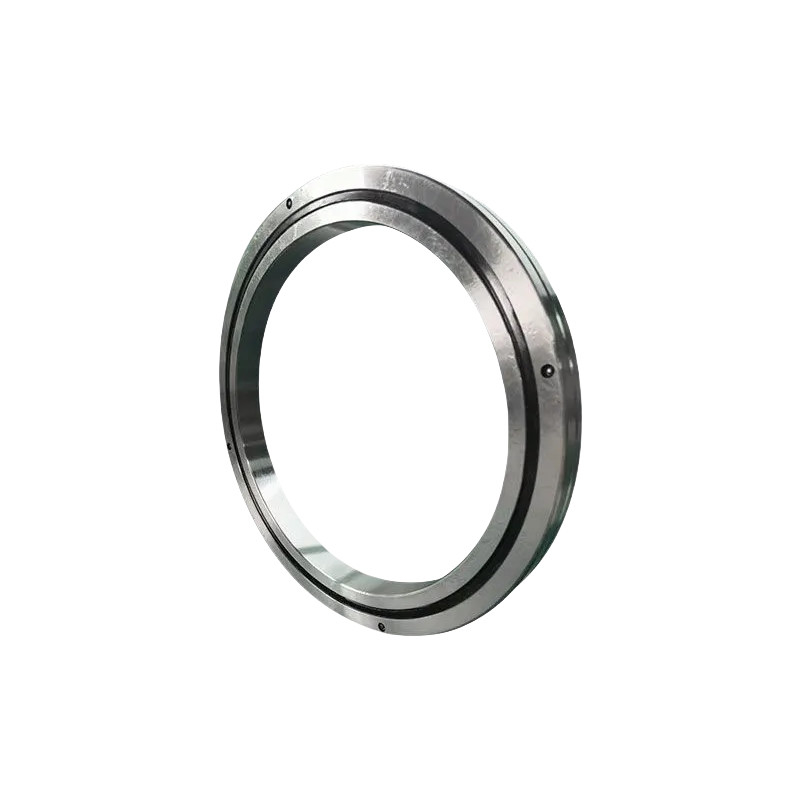

Die CRBTF-Serie ist eine ultradünne Wandkonstruktion mit Montagelöchern, die für extrem begrenzte Struktursituationen geeignet ist.integrierte innere und äußere Ringe mit Montageöffnungen Da sowohl die äußeren als auch die inneren Ringe Montageöffnungen haben, ist es nicht notwendig, Flansche und Stütze während der Montage zu befestigen. Außerdem ist aufgrund der Gesamtstruktur der äußeren und inneren RingeInstallation hat fast keinen Einfluss auf die Leistung, wodurch stabile Drehgenauigkeitsgrade und Drehmomente erreicht werden. |
Eigenschaften
1Hohe Präzision: Präzision P4, Präzision P2
2. Hohe Steifigkeit: Diese Serie Lager haben Vorbelastung
3. Hohe Belastung:Dieses Lager kann eine zweiseitige axiale Belastung, eine radiale Belastung und ein Neigungsmoment tragen
4. Kleine Größe: Dieses Lager kann Platz für Werkzeugmaschinen sparen
Spezifikationen
| Modell | Abmessungen (mm) | Schulterhöhe ((mm) | Grundlastbewertung | Gewicht | Modell | Innerer Ring | Außenring | ||||||||
| Identifizierung | Überdosis | Durchmesser des Rollenkreises | Größe | Schaum | Die | - Ich weiß. | Montage-Loch-Zentraldia. PCD1 | Größe des Montierloches | Montage Loch Zentraldia. PCD2 | Größe des Montierloches | |||||
| d | D | dp | B B1 | rmin | ds (max.) | D.h. (min.) | KN: | KN: | Weigerung | ||||||
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 10 | 43 | 26.5 | 5 | 0.15 | 21.5 | 28 | 1.5 | 1.4 | 0.04 | Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 16 | 6-M2,5-Draht durch Loch | 35 |
6-D 2.9 durch Loch
|
|
D 5.5 Gegengraben, Tiefe 2.8
|
|||||||||||||||
| Die in Absatz 1 genannten Bedingungen gelten nicht. | 20 | 53 | 36.5 | 5 | 0.15 | 31.5 | 38 | 1.8 | 2.1 | 0.06 | Die in Absatz 1 genannten Bedingungen gelten nicht. | 26 | 6-M2,5-Draht durch Loch | 45 |
6-D 2.9 durch Loch
|
|
D 5.5 Gegengraben, Tiefe 2.8
|
|||||||||||||||
| für die Verwendung in Kraftfahrzeugen | 30 | 63 | 46.5 | 5 | 0.15 | 41.5 | 48 | 2.1 | 2.7 | 0.08 | für die Verwendung in Kraftfahrzeugen | 36 | Ein durchlöchertes 8-M2,5-Garn | 55 |
8-D 2.9 durch Loch
|
|
D 5.5 Gegengraben, Tiefe 2.8
|
|||||||||||||||
| Die in Absatz 1 genannten Bedingungen gelten nicht. | 40 | 73 | 56.5 | 5 | 0.15 | 51.5 | 58 | 2.4 | 3.4 | 0.1 | Die in Absatz 1 genannten Bedingungen gelten nicht. | 46 | Ein durchlöchertes 8-M2,5-Garn | 65 |
8-D 2.9 durch Loch
|
|
D 5.5 Gegengraben, Tiefe 2.8
|
|||||||||||||||
Anwendung
|
|
|
|
| Industrieautomation | Medizinische Ausrüstung | Luft- und Raumfahrt | Präzisionsgeräte |
