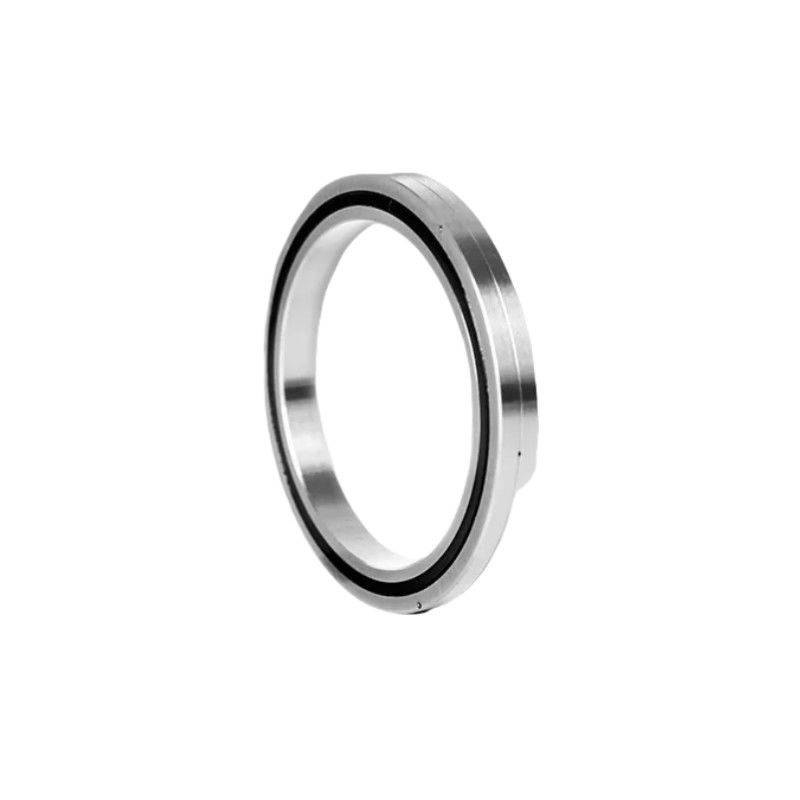

Rohrlager der Baureihe RA P4 für Industrieroboter

Bei der Verwendung von Rollen aus der Serie RA

Rohrlager für industrielle Roboter

P4 Kreuzwalzlager

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

RA-Serie

Kontakt mit uns

Bitte um ein Angebot

Rohrlager der Baureihe RA P4 für Industrieroboter

Einzelheiten zum Produkt

Modell:

RA5008 bis RA20013

Erzeugnis:

Bei der Verwendung von Rollen aus der Serie RA

Material:

Lagerstahl, Edelstahl, Kunststoff/Polymermaterialien, Schmiermittel, Keramikmaterialien

Innenring:

50 bis 200 mm

Äußerer Ring:

66 bis 226 mm

Die Roller Pitch Dia.:

57 bis 212 Dpw

Schaum:

00,5 bis 0,8 Umdrehungen/Min.

Gewicht:

00,08 bis 0,71 kg

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Sonderlager für Roboter der RV-Serie für Industrieroboter

Beste Preis

SHF SHG Harmonische Reduktionslager Speziallager für Roboter

Beste Preis

CSF CSG Harmonische Reduktionslager speziell für Roboter

Beste Preis

RB-Reihe Industrieautomation Kreuzwalzlager ID 20 mm

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Bei der Verwendung von Rollen aus der Serie RA

Name: Rohrlager der Baureihe RA P4 für Industrieroboter
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: RA-Serie
Availability: InStock

Die RA-Serie (Integrale Innenring, Split-Außenring, Ultra-Dünnring) ist ein kompaktes Modell, das die Dicke der Innen- und Außenringe des Typs RB auf eine Grenze reduziert, die der RB-Serie ähnelt.Die Struktur des geteilten Außenrings eignet sich am besten für Teile, die ein geringes Gewicht und ein kompaktes Design erfordern., wie beispielsweise Roboter und Roboterarme, die sich umdrehen.

Modell- und Namensvorschriften

100

CC0

Nominelles Modell

Nominaler Innendurchmesser (mm)

Nennbreite (mm)

Versiegelungsmodus

• Unmarkiert: nicht versiegelt

• UU: Dichtungen auf beiden Seiten

• U: einseitige Gurtdichtung

Radialfreiheit

• CC0: Negativfreigabe (Vorladung)

• C0: positive Clearance

• C1: großer Freiraum

Genauigkeitsgrad

• Nicht markiert: gewöhnliche Ebene (Ebene 0)

• P6

• P5

• P4

• P2

※ Bitte informieren Sie uns über die Genauigkeit des RA-Typs

Eigenschaften

1Hohe Präzision: Präzision P4, Präzision P2
2. Hohe Steifigkeit: Diese Serie Lager haben Vorbelastung
3. Hohe Belastung:Dieses Lager kann eine zweiseitige axiale Belastung, eine radiale Belastung und ein Neigungsmoment tragen
4. Kleine Größe: Dieses Lager kann Platz für Werkzeugmaschinen sparen

Spezifikationen

Modell Nr.	Abmessungen ((mm)					Schulterhöhen		Grundlastbewertung ((Radial)		Gewicht
	Identifizierung	Überdosis	Durchmesser der Rollenhöhe	Größe	Schaum	Schulterhöhen		Die	- Ich weiß.	Gewicht
	d	D	Dpw	B B1	rmin	Ds	Z.B.	KN:	KN:	Weigerung
RA5008	50	66	57	8	0.5	53.5	60.5	5.1	7.19	0.08
RA6008	60	76	67	8	0.5	63.5	70.5	5.68	8.68	0.09
RA7008	70	86	77	8	0.5	73.5	80.5	5.98	9.8	0.1
RA8008	80	96	87	8	0.5	83.5	90.5	6.37	11.3	0.11
RA9008	90	106	97	8	0.5	93.5	100.5	6.76	12.4	0.12
RA10008	100	116	107	8	0.5	103.5	110.5	7.15	13.9	0.14
RA11008	110	126	117	8	0.5	113.5	120.5	7.45	15	0.15
RA12008	120	136	127	8	0.5	123.5	130.5	7.84	16.5	0.17
RA13008	130	146	137	8	0.5	133.5	140.5	7.94	17.6	0.18
RA14008	140	156	147	8	0.5	143.5	150.5	8.33	19.1	0.19
RA15008	150	166	157	8	0.5	153.5	160.5	8.82	20.6	0.2
RA16013	160	186	172	13	0.8	165	179	23.3	44.9	0.59
RA17013	170	196	182	13	0.8	175	189	23.5	46.5	0.64
RA18013	180	206	192	13	0.8	185	199	24.5	49.8	0.68
RA19013	190	216	202	13	0.8	195	209	24.9	51.5	0.69
RA20013	200	226	212	13	0.8	205	219	25.8	54.7	0.71

Anwendung


Industrieautomation	Medizinische Ausrüstung	Luft- und Raumfahrt	Präzisionsgeräte
