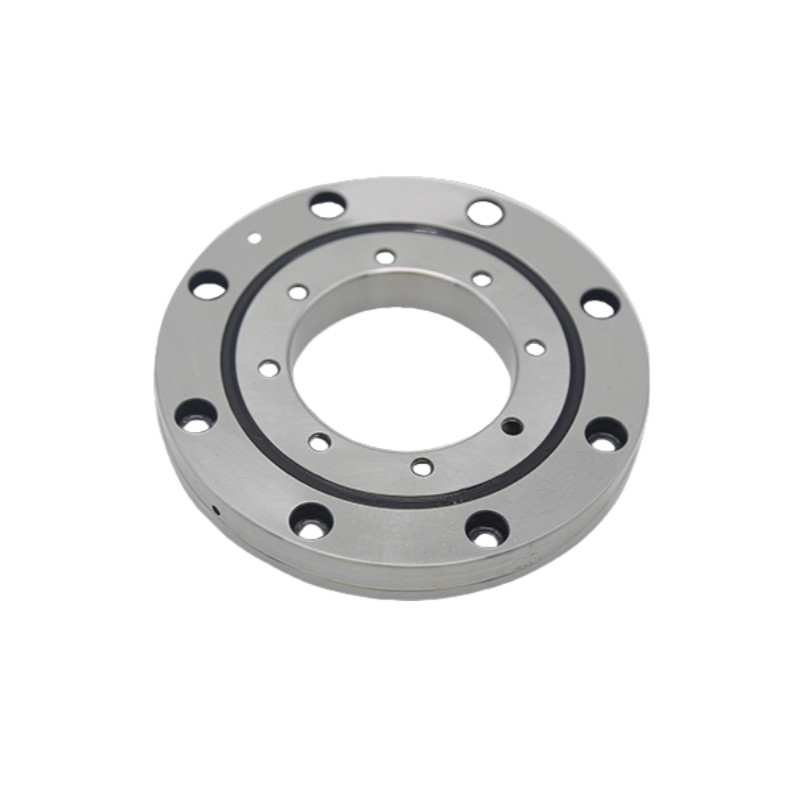

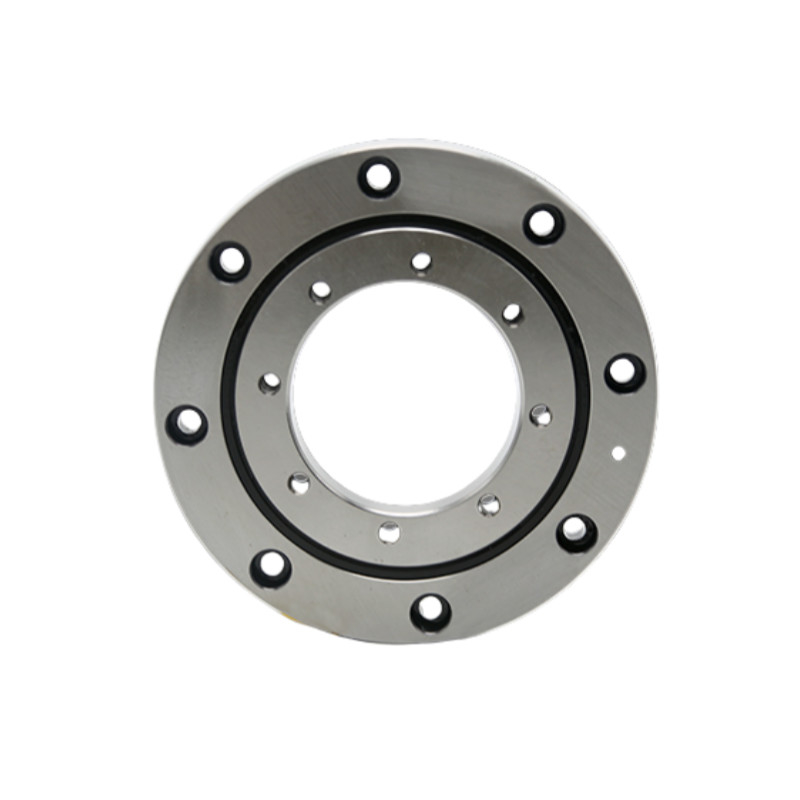

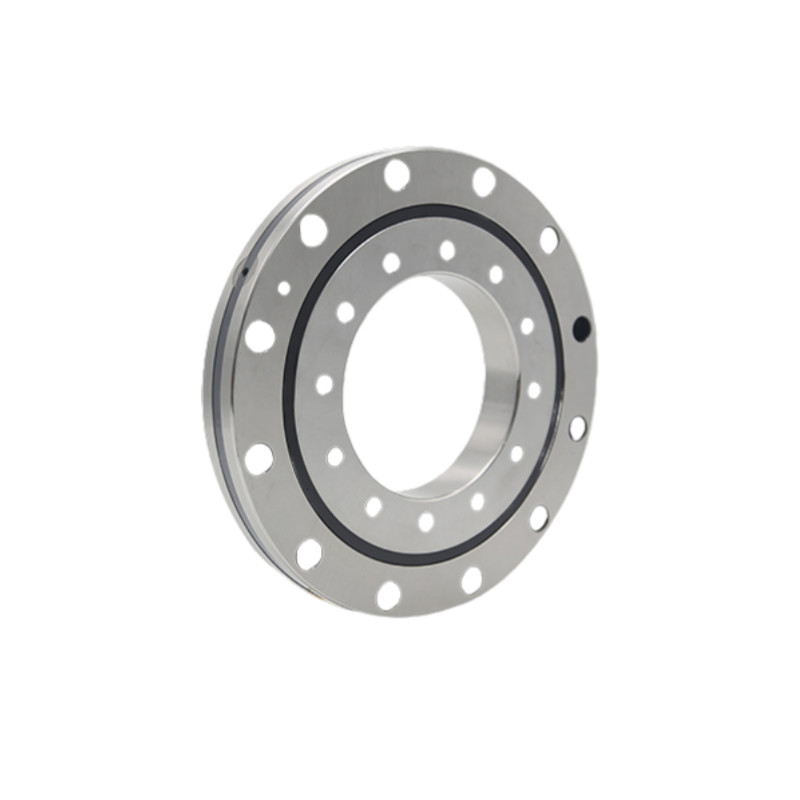

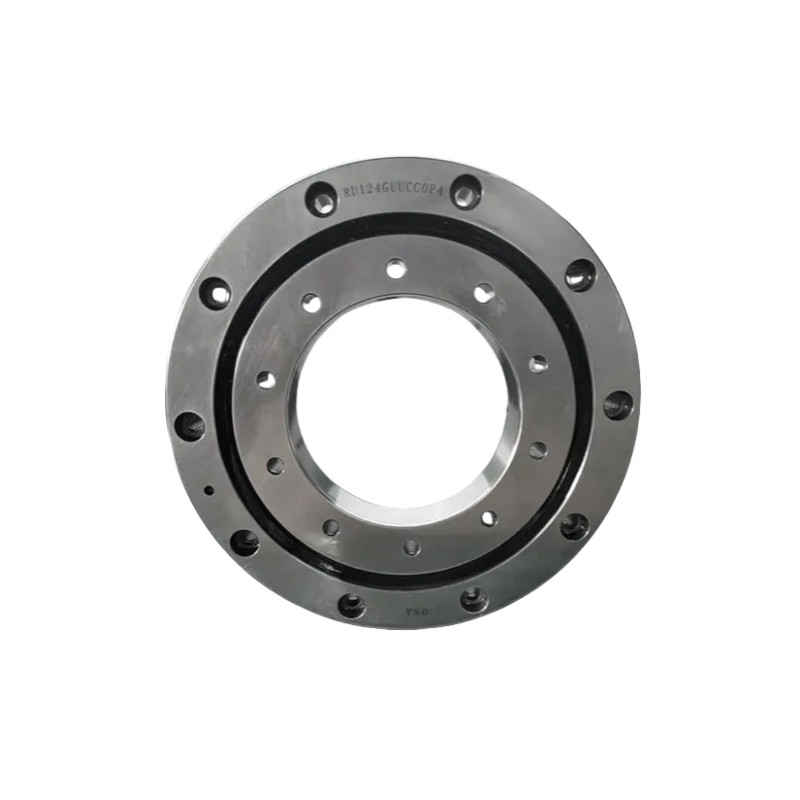

ID 350 mm Kreuzwalzlager der RU-Serie für medizinische Geräte

Medizinische Ausrüstung Kreuzwalzlager

350 mm Kreuzwalzlager

Schienenlager der RU-Reihe

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

Schienenfahrzeugreihe

Kontakt mit uns

Bitte um ein Angebot

ID 350 mm Kreuzwalzlager der RU-Serie für medizinische Geräte

Einzelheiten zum Produkt

Modell:

RU28 bis RU445X

Erzeugnis:

Schienenlager der RU-Reihe

Material:

Lagerstahl, Edelstahl, Kunststoff/Polymermaterialien, Schmiermittel, Keramikmaterialien

Innenring:

10 bis 350 mm

Äußerer Ring:

52 bis 540 mm

Die Roller Pitch Dia.:

28 bis 445,4 Dpw

Schaum:

0.3 bis 2,5 R/min

Gewicht:

00,12 bis 35,4 kg

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Sonderlager für Roboter der RV-Serie für Industrieroboter

Beste Preis

SHF SHG Harmonische Reduktionslager Speziallager für Roboter

Beste Preis

CSF CSG Harmonische Reduktionslager speziell für Roboter

Beste Preis

RB-Reihe Industrieautomation Kreuzwalzlager ID 20 mm

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Schienenlager der RU-Reihe

Name: ID 350 mm Kreuzwalzlager der RU-Serie für medizinische Geräte
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Schienenfahrzeugreihe
Availability: InStock

RU-Serie (Integrale Innen- und Außenring mit Montageöffnungen), da sowohl die Außen- als auch die Innenringe Montageöffnungen haben, ist es nicht notwendig, Flansche und Stütze während der Montage zu befestigen.Außerdem, hat die Anlage aufgrund der Gesamtstruktur der äußeren und inneren Ringe nahezu keine Auswirkungen auf die Leistung und erreicht so eine stabile Drehgenauigkeit und ein stabiles Drehmoment.geeignet für Situationen, in denen sich die äußeren und inneren Ringe drehen.

Modell- und Namensvorschriften

Betriebsbetriebe

124

CC0

G oder X

Nominelles Modell

Durchmesser der Schrägfläche ((mm)

Versiegelungsmodus

• Unmarkiert: nicht versiegelt

• UU: Dichtungen auf beiden Seiten (Außenring-Senkloch)

• U: einseitige Gurtversiegelung (nicht gegen den Außenring gesunkene Seite)

Radialfreiheit

• CC0: Negativfreigabe (Vorladung)

• C0: positive Clearance

Genauigkeitsgrad

• P5

• P4

• P2

Montageöffnung

• Keine: Innen- und Außenringe sind gleichzeitig gegenläufige Löcher und in dieselbe Richtung

• G:Die inneren und äußeren Ringe sind beide eingebettete Löcher und in entgegengesetzte Richtung

• X: Ring-Gegen-Senk-Loch, aber Innenring-Drahtloch (durch Loch)

Anpassungssymbol

• Keine: keine Anhänge

• -N: mit Öldüse

Eigenschaften

1Hohe Präzision: Präzision P4, Präzision P2
2. Hohe Steifigkeit: Diese Serie Lager haben Vorbelastung
3. Hohe Belastung:Dieses Lager kann eine zweiseitige axiale Belastung, eine radiale Belastung und ein Neigungsmoment tragen
4. Kleine Größe: Dieses Lager kann Platz für Werkzeugmaschinen sparen

Spezifikationen

Modell	Abmessungen					Abmessung der Schulter		Grundlastbewertung ((Radial)		Gewicht	Innerer Ring		Außenring
	Innerer Ring	Außenring	Die Roller Pitch Dia.	Größe	Schaum			Die	- Ich weiß.		Montage-Loch-Zentraldia. PCD1	Größe des Montierloches	Montage von Hol-Zentraldia. PCD2	Größe des Montierloches
	d	D	Dpw	B	rmin	Ds	Z.B.	KN:	KN:	Weigerung
RU28	10	52	28	8	0.3	24	29.5	2.9	2.4	0.12	16	4-M3-Draht durch Loch	42	6-Dia3,4 durch Loch
														Dia6.5 Gegengraben, Tiefe 3.3
RU42	20	70	41.5	12	0.6	37	47	7.35	8.35	0.29	28	6-M3-Draht durch Loch	57	6-Dia3,4 durch Loch
														Dia6.5 Gegengraben, Tiefe 3.3
RU52	25	80	52.5	12	0.6	46.5	58.5	8.61	10.6	0.4	35	6-M3-Draht durch Loch	67	6-Dia3,4 durch Loch
														Dia6.5 Gegengraben, Tiefe 3.3
RU66	35	95	66	15	0.6	59	74	17.5	22.3	0.62	45	Durchlöchern von 8-M4	83	6-Dia4,5 durch Loch
														Dia-8 Gegengraben, Tiefe 4.4
RU85	55	120	85	15	0.6	79	93	20.3	29.5	1	65	mit einer Breite von nicht mehr als 15 mm	105	8-Dia5,5 durch Loch
														Dia9.5 Gegengraben, Tiefe 5.4
RU124G	80	165	124	22	1	114	134	33.1	50.9	2.6	97	10-Dia5,5 durch das Loch	148	10-Dia5,5 durch das Loch
												Dia9.5 Gegengraben, Tiefe 5.4		Dia9.5 Gegengraben, Tiefe 5.4
RU124X	80	165	124	22	1	114	134	33.1	50.9	2.6	97	10-M5-Draht durch Loch	148	10-Dia5,5 durch das Loch
														Dia9.5 Gegengraben, Tiefe 5.4
RU148G	90	210	147.5	25	1.5	133	162	49.1	76.8	4.9	112	12-Dia9 durch Loch	187	12-Dia9 durch Loch
												Dia 14 Gegengraben, Tiefe 8.6		Dia 14 Gegengraben, Tiefe 8.6
RU148X	90	210	147.5	25	1.5	133	162	49.1	76.8	4.9	112	12-M8-Draht durch Loch	187	12-Dia9 durch Loch
														Dia 14 Gegengraben, Tiefe 8.6
RU178G	115	240	178	28	1.5	161	195	80.3	135	6.8	139	12-Dia9 durch Loch	217	12-Dia9 durch Loch
												Dia 14 Gegengraben, Tiefe 8.6		Dia 14 Gegengraben, Tiefe 8.6
RU178X	115	240	178	28	1.5	161	195	80.3	135	6.8	139	12-M8-Draht durch Loch	217	12-Dia9 durch Loch
														Dia 14 Gegengraben, Tiefe 8.6
RU228G	160	295	227.5	35	2	208	246	104	173	11.4	184	12-Dia11 durch Loch	270	12-Dia11 durch Loch
												Dia 17.5 Gegengraben, Tiefe 10.8		Dia 17.5 Gegengraben, Tiefe 10.8
RU228X	160	295	227.5	35	2	208	246	104	173	11.4	184	12-M10 durchlöchertes Gewinde	270	12-Dia11 durch Loch
														Dia 17.5 Gegengraben, Tiefe 10.8
RU297G	210	380	297.3	40	2.5	272	320	156	281	21.3	240	16-Dia14 durch Loch	350	16-Dia14 durch Loch
												Dia 20 Gegengraben, Tiefe 13		Dia 20 Gegengraben, Tiefe 13
RU297X	210	380	297.3	40	2.5	272	320	156	281	21.3	240	16-M12-Draht durch Loch	350	16-Dia14 durch Loch
														Dia 20 Gegengraben, Tiefe 13
RU445G	350	540	445.4	45	2.5	417	473	222	473	35.4	385	24-Dia14 durch das Loch	505	24-Dia14 durch das Loch
												Dia 20 Gegengraben, Tiefe 13		Dia 20 Gegengraben, Tiefe 13
RU445X	350	540	445.4	45	2.5	417	473	222	473	35.4	385	24-M12-Draht durch Loch	505	24-Dia14 durch das Loch
														Dia 20 Gegengraben, Tiefe 13

Anwendung


Industrieautomation	Medizinische Ausrüstung	Luft- und Raumfahrt	Präzisionsgeräte
