Herkunftsort:
China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
CRBH-Serie
 |

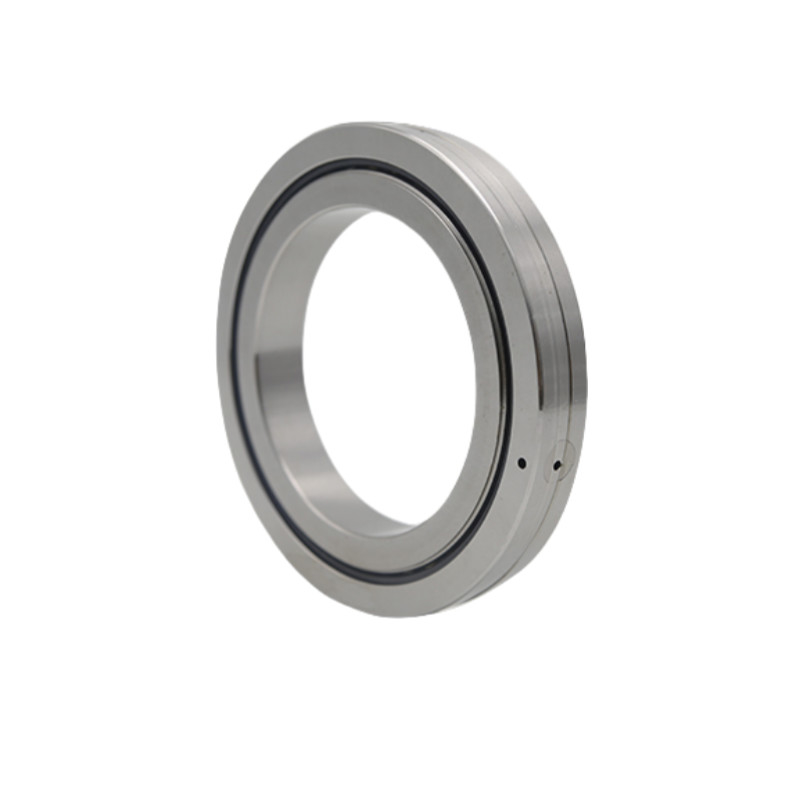

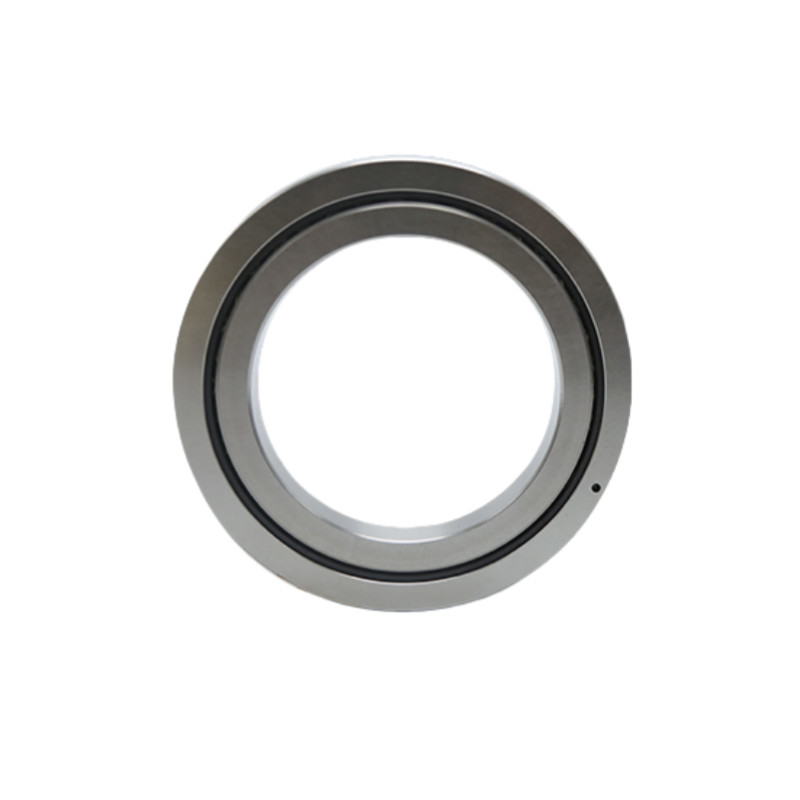

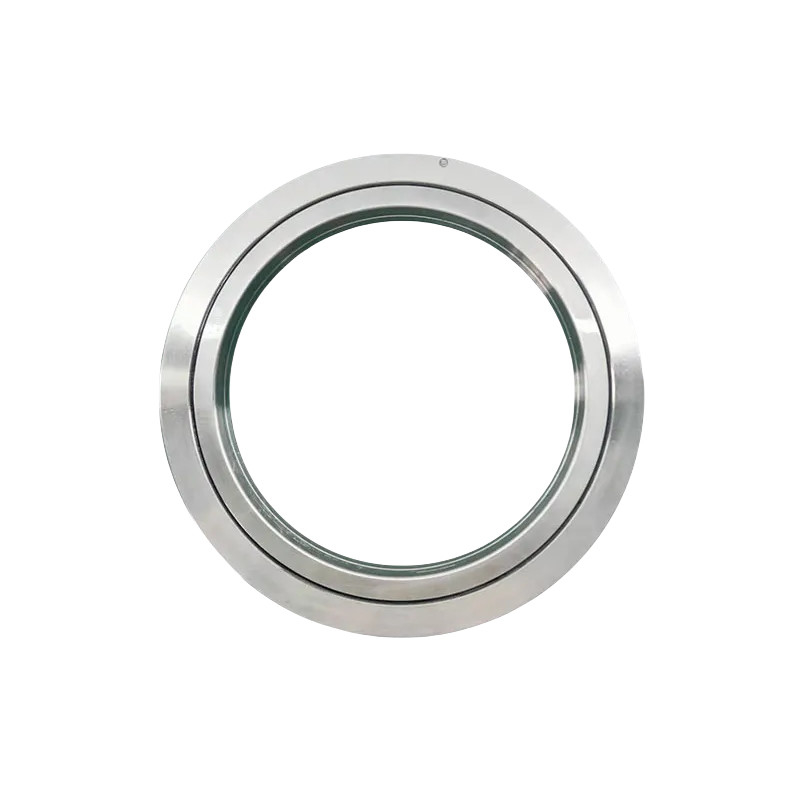

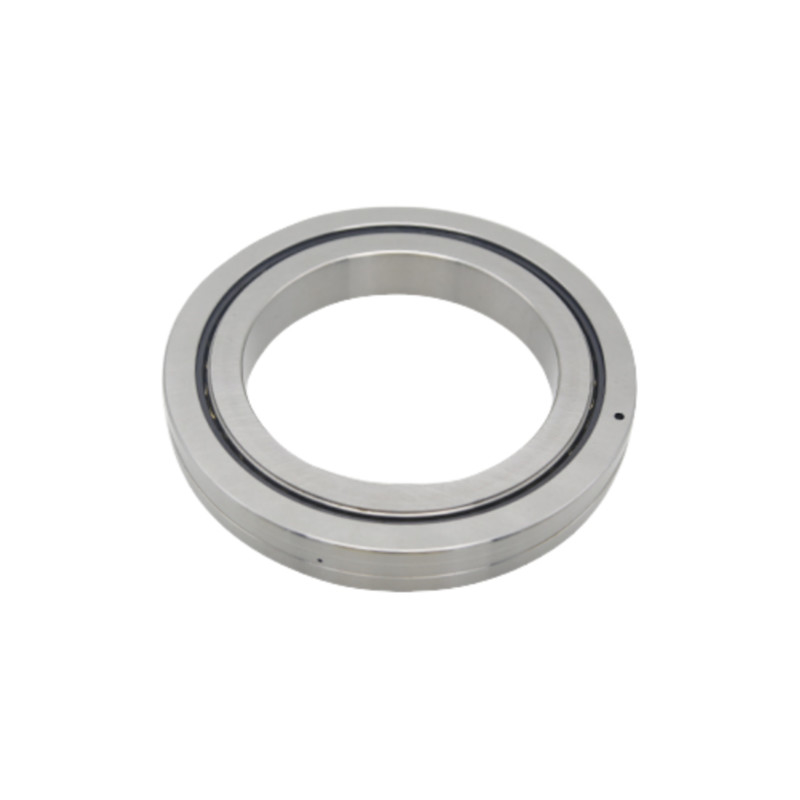

Die CRBH-Serie (innere und äußere Ringe insgesamt,ultra-dünn) aufgrund seiner ultra-dünnen Ausführung und des Fehlens von Montageöffnungen an den äußeren und inneren Ringen zur Befestigung der Flansche und des StützsitzesDa außerdem sowohl die äußeren als auch die inneren Ringe integrale Strukturen sind, beeinträchtigt die Anlage die Leistung nicht, so daß eine stabile Drehgenauigkeit und ein stabiles Drehmoment erreicht werden können.mit einer Breite von mehr als 20 mm,. Kreuzwalzlager sind hochpräzise und starre Walzlager, deren Struktur besonders geeignet ist, um komplexe Lasten, einschließlich Radial-Achs- und Umdrehmomente. Kreuzrollenlager werden in Anspruchsbereichen wie mechanischen Armverbindungen, Industrierobotern, Drehtischen von Werkzeugmaschinen und präzisen Drehgeräten weit verbreitet. |
Modell- und Namensvorschriften
| CRBH | 70 | 13 | UU | C1 | P5 |
| Nominelles Modell | Nominaler Innendurchmesser (mm) | Nennbreite (mm) |
Versiegelungsmodus
• Unmarkiert: nicht versiegelt • UU: Dichtungen auf beiden Seiten • U: einseitige Gurtdichtung |
Radialfreiheit
• T1: Negativfreigabe (Vorladung) • C1: positive Clearance • C2: großer Freiraum |
Genauigkeitsgrad
• P6 • P5 • P4 • P2 |
Eigenschaften
1Hohe Präzision: Präzision P4, Präzision P2
2. Hohe Steifigkeit: Diese Serie Lager haben Vorbelastung
3. Hohe Belastung:Dieses Lager kann eine zweiseitige axiale Belastung, eine radiale Belastung und ein Neigungsmoment tragen
4. Kleine Größe: Dieses Lager kann Platz für Werkzeugmaschinen sparen
Spezifikationen
| Modell Nr. | Abmessung | Schulter |
Nennlast
|
Gewicht | ||||||
|
(Radial)
|
||||||||||
|
Identifizierung
|
Überdosis
|
Durchmesser des Rollenkreises Dpw |
Größe
|
Schamfer rmin | ds (max.) | D.h. (min.) | KN KN 702 | KN-Code | Weigerung | |
|
(mm)
|
(mm)
|
B B1
|
||||||||
| CRBH2008 | 20 | 36 | 27 | 8 | 0.5 | 23.5 | 30.5 | 3.23 | 3.1 | 0.04 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 25 | 41 | 32 | 8 | 0.5 | 28.5 | 35.5 | 3.63 | 3.83 | 0.05 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 30 | 55 | 41.5 | 10 | 0.6 | 37 | 47 | 7.35 | 8.36 | 0.12 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 35 | 60 | 46.5 | 10 | 0.6 | 41 | 51.5 | 7.64 | 9.12 | 0.13 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 40 | 65 | 51.5 | 10 | 0.6 | 47.5 | 57.5 | 8.33 | 10.6 | 0.16 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 45 | 70 | 56.5 | 10 | 0.6 | 51 | 61.5 | 8.62 | 11.3 | 0.17 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 50 | 80 | 64 | 13 | 0.6 | 57.4 | 72 | 16.7 | 20.9 | 0.27 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 60 | 90 | 74 | 13 | 0.6 | 68 | 82 | 18 | 24.3 | 0.3 |
| Die Angaben sind in Anhang I der Verordnung (EG) Nr. 1907/2006 zu entnehmen. | 70 | 100 | 84 | 13 | 0.6 | 78 | 92 | 19.4 | 27.7 | 0.35 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 80 | 120 | 98 | 16 | 0.6 | 91 | 111 | 30.1 | 42.1 | 0.7 |
| Der Wert der Zulassung für die Zulassung ist: | 90 | 130 | 108 | 16 | 1 | 98 | 118 | 31.4 | 45.3 | 0.75 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 100 | 140 | 119.3 | 16 | 1 | 109 | 129 | 31.7 | 48.6 | 0.83 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 100 | 150 | 123 | 20 | 1 | 113 | 133 | 33.1 | 50.9 | 1.45 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 110 | 135 | 121.8 | 12 | 0.6 | 117 | 127 | 12.5 | 24.1 | 0.4 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 110 | 145 | 126.5 | 15 | 0.6 | 122 | 136 | 23.7 | 41.5 | 0.75 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 110 | 160 | 133 | 20 | 1 | 120 | 143 | 34 | 54 | 1.56 |
| Die in Absatz 1 genannte Angabe gilt nicht. | 120 | 150 | 134.2 | 16 | 0.6 | 127 | 141 | 24.2 | 43.2 | 0.72 |
| Die Angaben sind in Anhang I der Verordnung (EG) Nr. 396/2005 enthalten. | 120 | 180 | 148.7 | 25 | 1.5 | 133 | 164 | 66.9 | 100 | 2.62 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 130 | 160 | 144.5 | 15 | 0.6 | 137 | 152 | 25 | 46.7 | 0.72 |
| Die in Absatz 1 genannten Angaben sind zu beachten. | 130 | 190 | 158 | 25 | 1.5 | 143 | 174 | 69.5 | 107 | 2.82 |
| Die in Absatz 1 genannten Bedingungen gelten nicht. | 140 | 175 | 154.8 | 16 | 1 | 147 | 162 | 25.9 | 50.1 | 1 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 140 | 200 | 168 | 25 | 1.5 | 154 | 185 | 74.8 | 121 | 2.96 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 150 | 180 | 164 | 13 | 0.6 | 157 | 172 | 27 | 53.6 | 0.68 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 150 | 210 | 178 | 25 | 1.5 | 164 | 194 | 76.8 | 128 | 3.16 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 150 | 230 | 188 | 30 | 1.5 | 173 | 211 | 100 | 156 | 5.3 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 160 | 220 | 188.6 | 25 | 1.5 | 173 | 204 | 81.7 | 135 | 3.14 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 170 | 220 | 191 | 20 | 1.5 | 184 | 198 | 29 | 62.1 | 2.21 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 180 | 240 | 210 | 25 | 1.5 | 195 | 225 | 84 | 143 | 3.44 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 190 | 240 | 211.9 | 25 | 1 | 202 | 222 | 41.7 | 82.9 | 2.99 |
| Die in Absatz 1 genannte Regelung gilt nicht. | 200 | 260 | 230 | 25 | 2 | 215 | 245 | 84.2 | 157 | 4 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht. | 200 | 280 | 240 | 30 | 2 | 221 | 258 | 114 | 200 | 6.7 |
| Die in Absatz 1 genannten Angaben sind zu beachten. | 200 | 295 | 247.7 | 35 | 2 | 225 | 270 | 151 | 252 | 9.6 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 220 | 280 | 250.1 | 25 | 2 | 235 | 265 | 92.3 | 171 | 4.1 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 240 | 300 | 269 | 25 | 2.5 | 256 | 281 | 68.3 | 145 | 4.5 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 250 | 310 | 277.5 | 25 | 2.5 | 265 | 290 | 69.3 | 150 | 5 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 250 | 330 | 287.5 | 30 | 2.5 | 269 | 306 | 126 | 244 | 8.1 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 250 | 355 | 300.7 | 40 | 2.5 | 275 | 326 | 195 | 348 | 14.8 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 300 | 360 | 328 | 25 | 2.5 | 315 | 340 | 76.3 | 178 | 5.9 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 300 | 395 | 345 | 35 | 2.5 | 322 | 368 | 183 | 367 | 13.4 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 300 | 405 | 351.6 | 40 | 2.5 | 326 | 377 | 212 | 409 | 17.2 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 350 | 400 | 373.4 | 20 | 2.5 | 363 | 383 | 54.1 | 143 | 3.9 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 400 | 480 | 440.3 | 35 | 2.5 | 422 | 459 | 156 | 370 | 14.5 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 400 | 510 | 453.4 | 40 | 2.5 | 428 | 479 | 241 | 531 | 23.5 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 450 | 500 | 474 | 25 | 1 | 464 | 484 | 61.7 | 182 | 6.6 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 500 | 550 | 524.2 | 25 | 1 | 514 | 534 | 65.5 | 201 | 7.3 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 500 | 600 | 548.8 | 40 | 2.5 | 526 | 572 | 239 | 607 | 26 |
Anwendung
|
|
|
|
| Industrieautomation | Medizinische Ausrüstung | Luft- und Raumfahrt | Präzisionsgeräte |
