Hochpräzisions-Industrie-RV-Reduktor für industrielle Robotik und Automatisierung

Hochpräzisions-Industrie-RV-Reduktor

Industrie-Robotik-RV-Reduktor

Automatisierter RV-Reduktor

Place of Origin:

Jiangsu, China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Model Number:

RV - E

Kontakt mit uns

Bitte um ein Angebot

Hochpräzisions-Industrie-RV-Reduktor für industrielle Robotik und Automatisierung

Einzelheiten zum Produkt

Product:

Solid Shaft E Series RV Reducer

Material:

Steel, Aluminum

Torsional Rigidity:

372 to 7448 Nm/arc.min.

Rated torque:

167 to 4410 Nm

Output Torque:

17 to 450 Nm

Lost motion:

MAX. 1 Arc.min.

Rated output speed:

15 r/min

Model:

BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

Weight:

4.7 to 66.4 kg

Color:

Sliver

Design life:

6000 hours

Warranty:

1 Year

Application:

3C automation, Precision CNC machine tools, Glass polishing equipment, Humanoid robot, Laser equipment

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Packaging Details

Carton Box

Delivery Time

3-4 Weeks

Payment Terms

T/T

Supply Ability

20000 Sets per Month

Verwandte Produkte

Kompaktes Robotergerät RV Geschwindigkeitsreduktor Minimale Gegenreaktion

Beste Preis

RV-C Flansch-Roboter-Geschwindigkeitsreduktor-Gangkopf Hohlwelle

Beste Preis

Flankenreduktion Harmonische Getriebe RV Getriebe Reduktor Solid Serie

Beste Preis

RV-E Flanschplanetenradantrieb Reduktionsgetriebe Niedrige Gegenreaktion

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Hochpräzisions-Industrie-RV-Reduktor für industrielle Robotik und Automatisierung

RV-Reduktor sindDer Roboter mit großem Drehmoment wird für die drei Gelenke der Taille und des Ellbogens des Beines des Roboter verwendet, und der Industrie-Roboter mit großer Last verwendet RV für eine, zwei und drei Achsen.Verglichen mit dem Harmonic ReducerDer Schlüssel zum RV-Reduktor liegt in der Verarbeitungstechnologie und dem Montageprozess.

Wesentliche Merkmale

Null-Rückschlag: Eine der wichtigsten Eigenschaften von RV-Reduktoren ist ihre Null-Rückschlag-Bedienung, die eine genaue Positionierung und eine reibungslose Bewegungsübertragung gewährleistet.
Hohe Präzision: RV-Reduktoren bieten hohe Präzision und Wiederholgenauigkeit, was sie für Anwendungen geeignet macht, die eine präzise Bewegungssteuerung erfordern.
Hohe Drehmomentkapazität: Trotz ihrer kompakten Größe können RV-Reduktoren hohe Drehmomentlasten bewältigen, was sie für anspruchsvolle Anwendungen geeignet macht.
Geräusche und Vibrationen sind gering: Sie arbeiten mit geringen Geräuschen und Vibrationen und sorgen für einen reibungslosen und leisen Betrieb, der in vielen Anwendungen, einschließlich Robotik und Automatisierung, unerlässlich ist.

SpAusgleichs

	Spezifikation	Ausgangsdrehmoment kgf-m ((Nm)
	20	17(167)
	40	42(412)
	80	80(784)
	110	110(1078)
	160	160(1568)
	320	320(3136)
	450	450(4410)

Parametertabelle der RV-E-Serie

Modell	Torsionssteifigkeit	Abmessung (mm)		Nenndrehmoment (T0)	Nenngeschwindigkeit (N0)	Torsionssteifheit	Bewegungsverlust		Gegenreaktion	Erlaubtes Biegemoment (Nm)	Zulässige Schublast (N)	Gewicht (in kg)
Modell	Nm/Bogenmin.	Ein	b	Nenndrehmoment (T0)	Nenngeschwindigkeit (N0)	Nm/Bogenmin.	Die Datenbank ist nicht verfügbar.	Bestimmung der Drehgeschwindigkeit (Nm)	- Ich bin hier.	Erlaubtes Biegemoment (Nm)	Zulässige Schublast (N)	Gewicht (in kg)
BX20E	372	20.1	113.3	167 Nm	15 R/min	49	MAX1	± 500	MAX1	882	3920	4.7
BX40E	931	29.6	143.7	412 Nm		108		± 123		1666	5194	9.3
BX80E	1176	33.4	166	784Nm		196		± 235		2156	7840	13.1
BX110E	1470	32.2	176.6	1078Nm		294		± 323		2940	10780	17.4
BX160E	2940	47.8	210.9	1568Nm		392		± 470		3920	14700	26.4
BX320E BX320E3	4900	56.4	251.4	3136Nm		980		±94.0		7056	19600	44.3
BX450E	7448	69	292.7	4410Nm		1176		±1320		8820	24500	66.4

Detaillierte Bilder

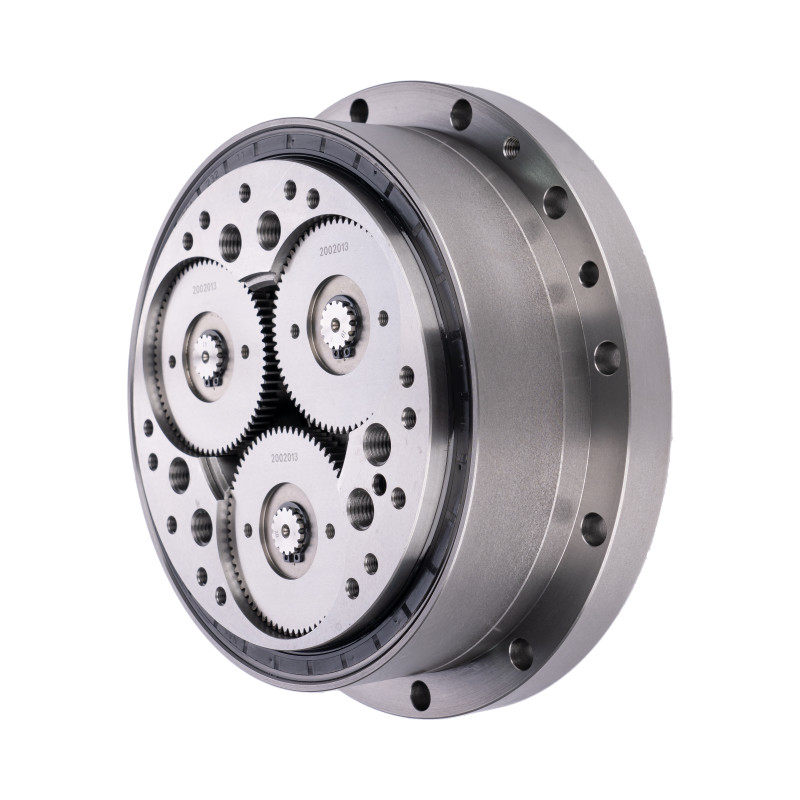

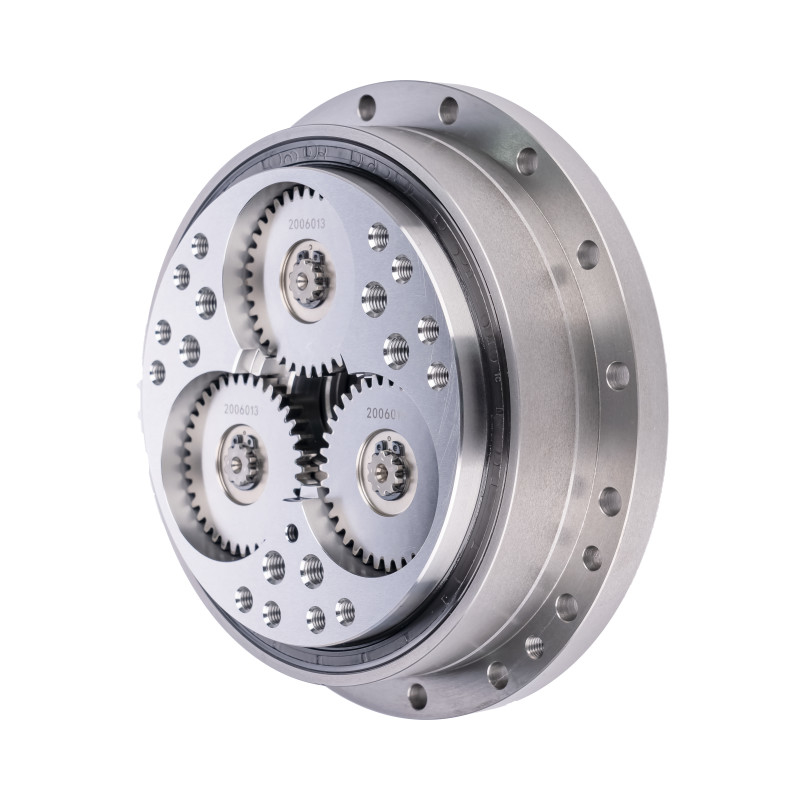

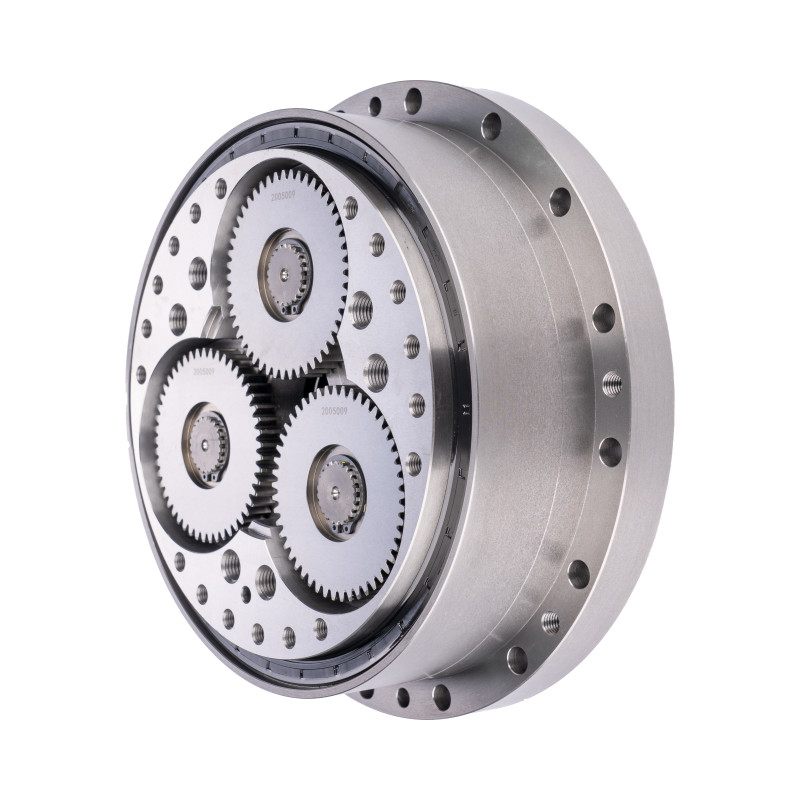

Hochpräzisions-Industrie-RV-Reduktor für industrielle Robotik und Automatisierung 1

Schlüsselmerkmale des RV-Reduzierers der E-Serie
Erzeugnis	Massivwellen-RV-Reduktor
Material	Stahl, Aluminium
Standardverhältnis	57 bis 160
Ausgangsdrehmoment	17 bis 450 Nm
Torsionssteifigkeit	372 bis 7448 Nm/Bogenmin.
Nenndrehmoment	167 bis 4410 Nm
Gegenreaktion	Max. 1 Bogenmin.
Momentane maximal zulässiges Drehmoment	833 bis 22050 Nm
Nenngeschwindigkeit	15 R/min
Modell	BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E
Gewicht	40,7 bis 66,4 kg
Konstruktionsdauer	6000 Stunden
Gewährleistung	1 Jahr

Anwendung

Vertikal verknüpfte Roboterwellenantriebe
SCARA, Pick & Place
Maschinenkopfindex

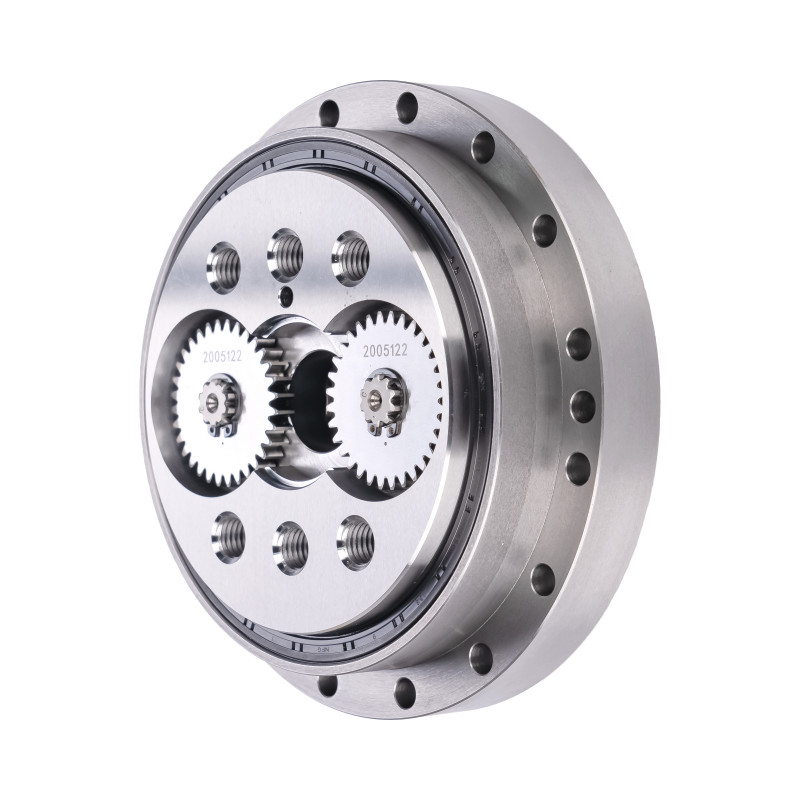

Hochpräzisions-Industrie-RV-Reduktor für industrielle Robotik und Automatisierung 4

Häufig gestellte Fragen

Was sind die Vorteile eines zykloidalen Antriebs?

Zykloide Getriebe bieten mehrere Vorteile, darunter hohe Reduktionsquoten, kompakte Konstruktion, außergewöhnliche Tragfähigkeit, minimale Gegenreaktion und ausgezeichnete Stoßbeständigkeit.Diese Eigenschaften machen sie ideal für Anwendungen, die eine präzise Bewegungssteuerung und Zuverlässigkeit unter schweren Lasten erfordern.

Haben zykloidale RV-Reduktorräder eine Gegenreaktion?

Die Vorteile von zykloidalen Zahnrädern gegenüber planetarischen Zahnrädern:
Praktisch lebenslang ohne Rückschläge, höhere Steifigkeit, kompakteres Design.

Wie funktioniert ein Cycloid-RV-Reduktor?

Die Eingangswelle ist exzentrisch an einem Walzelementlager (typischerweise einem zylindrischen Walzlager) montiert, wodurch die zykloidale Scheibe in einem Kreis wackelt.Die Zykloidscheibe dreht sich unabhängig um das Lager, wenn sie gegen das Ringgetriebe gedrückt wird.

Was ist ein RV-Geschwindigkeitsminderer?

Der RV-Reduktor ist ein hochpräzisionsgeregelter Reduktor mit einer zykloidalen Spulenradreduktionsstruktur.der Reduktor hat die Eigenschaften einer geringen Größe, Leichtgewicht, hohe Steifigkeit und Überlastbeständigkeit.
