Herkunftsort:
Jiangsu, China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
RV - C mit Flansche

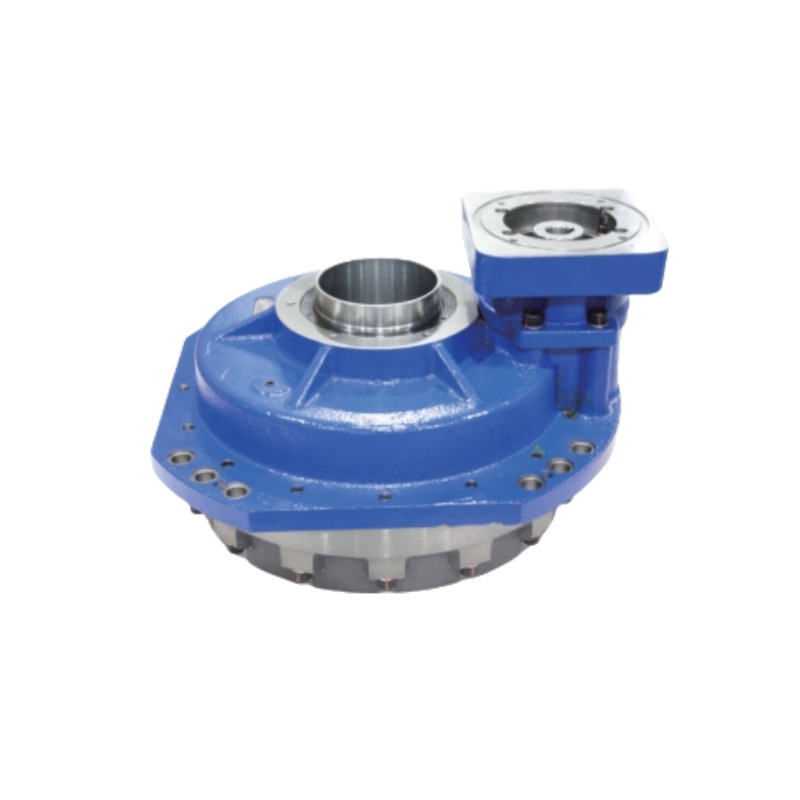

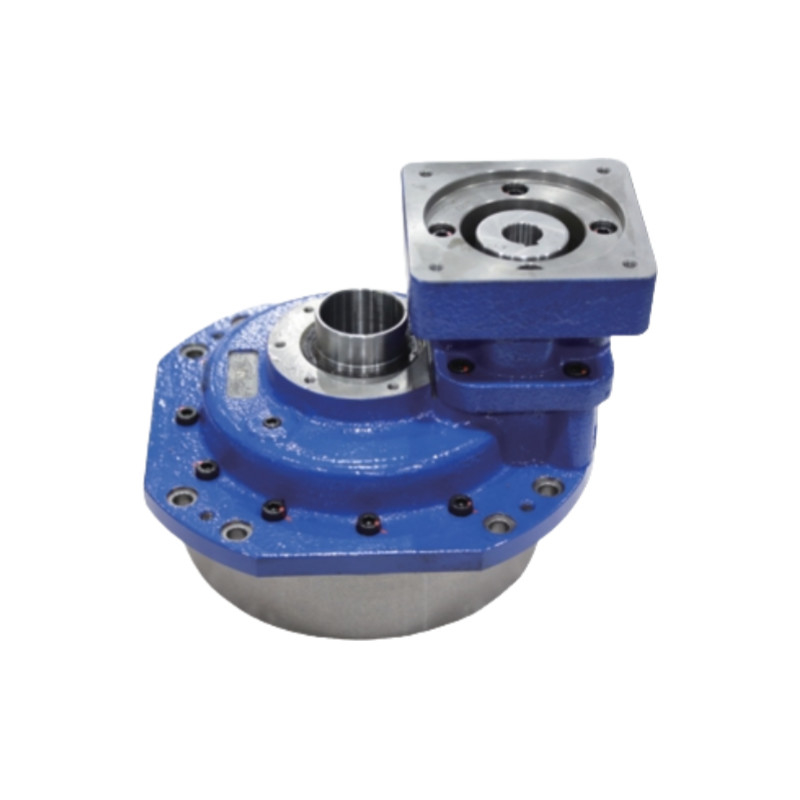

RV-C mit Flanschgetriebe der Serie gehören zu den hochentwickelten Rohrwellen mit Präzisionsreduktionsgetriebe.
Das Design von RV-Integrierten Maschinen zielt darauf ab, die Produktionseffizienz zu verbessern, Kosten zu senken und den Bedarf an Personal zu minimieren.sie in der industriellen Automatisierungs- und Fertigungsindustrie weit verbreitet werden.
Wesentliche Merkmale
SpAusgleichs
Parametertabelle für RV - C mit Flankenreihe
| Modell | Reduzierungsquote | Verringerungsgang | ||||||||||||
| Nenndrehmoment | Nenngeschwindigkeit | Konstruktionsdauer | Erlaubte Beschleunigung/ Verzögerungsmoment |
Momentane max. zulässig Drehmoment |
Erlaubte Eingabegeschwindigkeit | Erlaubte Ausgangsgeschwindigkeit | Referenzwert der Ausgangsgeschwindigkeit ((das Nenndrehmoment läuft kontinuierlich) | Gegenreaktion | Bewegungsverlust | Torsionssteifigkeit (Referenzwert) |
Startwirksamkeit | Erlaubtes Drehmoment | ||
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (rpm) | (rpm) | (rpm) | (Arc.min.) | (Arc.min.) | (Nm/Bogenmin.) | (%) | (Nm) | ||
| BX27C | 104.43 | 265 | 15 | 662 | 1323 | 3500 | 33 | 33 | 147 | 70 | 980 | |||
| BX50C | 82.84 | 490 | 15 | 1225 | 2450 | 3000 | 36 | 30 | 255 | 70 | 1764 | |||
| 152.6 | 20 | 20 | ||||||||||||
| BX120C | 118.97 | 980 | 15 | 2450 | 4900 | 3000 | 25 | 20 | 510 | 80 | 2450 | |||
| BX200C | 194.22 | 1961 | 15 | 4900 | 9800 | 3000 | 30 | 10 | 980 | 80 | 8820 | |||
| 320C | 253 | 3136 | 15 | 7840 | 15680 | 2000 | 8 | 8 | 1960 | 80 | 20580 | |||
| Hauptmerkmale von RV - C mit Flankenreihe | |||
| Erzeugnis | RV - C mit Flanken-Reduzierungsgetriebe | ||
|
Material
|
Stahl, Aluminium | ||
|
Nenndrehmoment
|
265 bis 3136 Nm | ||
| Nenngeschwindigkeit | 15 R/min | ||
|
Gegenreaktion
|
Max. 1 Bogenmin. |
||
| Erlaubtes Beschleunigungs-/Verzögerungsmoment | 662 bis 7840 Nm | ||
|
Bewegungsverlust
|
Maximal 1 Bogenmin. | ||
|
Modell
|
BX50C, BX120C, BX200C, BX320C |
||
| Farbe | Schleim | ||
| Startwirksamkeit | 80% | ||
| Konstruktionsdauer | 6000 Stunden | ||
| Gewährleistung | 1 Jahr | ||
