Flankenreduktion Harmonische Getriebe RV Getriebe Reduktor Solid Serie

Flankenharmonische Getriebe

Verringerungsharmonischer Getriebekopf

Flankenförmiger RV-Gangreduktor

Herkunftsort:

Jiangsu, China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

RV - E mit Flansche

Kontakt mit uns

Bitte um ein Angebot

Flankenreduktion Harmonische Getriebe RV Getriebe Reduktor Solid Serie

Einzelheiten zum Produkt

Erzeugnis:

RV - E mit Flanschverminderungskopf

Material:

Stahl, Aluminium

Nenngeschwindigkeit:

15 U/Min

Bewertetes Drehmoment:

167 bis 1078 Nm

Erlaubtes Beschleunigungs-/Verzögerungsmoment:

412 bis 2695 Nm

Bewegungsverlust:

Maximal 1 Bogenmin.

Erlaubte Eingabegeschwindigkeit:

3500 U/min

Gegenreaktion:

Maximal 1 Bogenmin.

Startwirksamkeit:

75%

Modell:

BX20E, BX40E, BX80E, BX110E

Entworfenes Leben:

6000 Stunden

Anwendung:

Roboterverbindungen, CNC-Maschinen, automatisierte Produktionslinien

Vorteile:

Hohe Drehmomentkapazität, minimale Gegenwirkung, Haltbarkeit und Robustheit

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Kompaktes Robotergerät RV Geschwindigkeitsreduktor Minimale Gegenreaktion

Beste Preis

RV-C Flansch-Roboter-Geschwindigkeitsreduktor-Gangkopf Hohlwelle

Beste Preis

Flankenreduktion Harmonische Getriebe RV Getriebe Reduktor Solid Serie

Beste Preis

RV-E Flanschplanetenradantrieb Reduktionsgetriebe Niedrige Gegenreaktion

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

AnwendungenRV - E mit Flanken-Reduzierungsgetriebe

Name: Flankenreduktion Harmonische Getriebe RV Getriebe Reduktor Solid Serie
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: RV - E mit Flansche
Availability: InStock

Robotik: in großen Mengen in Robotergelenken eingesetzt werden, um die für verschiedene Aufgaben wie Schweißen, Montieren und Materialbehandlung erforderliche Präzision und Festigkeit zu gewährleisten.
Werkzeugmaschinen: eine präzise Positionierung und Bewegungssteuerung gewährleisten, was für präzise Bearbeitungen von entscheidender Bedeutung ist.
Automatisierte Fertigung: die Präzision und Effizienz in automatisierten Produktionslinien verbessern, indem sich wiederholende Aufgaben zuverlässig erledigt werden.

SpAusgleichs

Parametertabelle von RV - E mit Flankenreihe

Modell	Reduzierungsquote	Verringerungsgang													Abmessungszeichnung
		Nenndrehmoment	Nenngeschwindigkeit	Konstruktionsdauer	Erlaubte Beschleunigung/ Verzögerungsmoment	Momentane max. zulässig Drehmoment	Erlaubte Eingabegeschwindigkeit	Erlaubte Ausgangsgeschwindigkeit	Referenzwert der Ausgangsgeschwindigkeit ((das Nenndrehmoment läuft kontinuierlich)	Gegenreaktion	Bewegungsverlust	Torsionssteifigkeit (Referenzwert)	Startwirksamkeit	Erlaubtes Drehmoment

		(Nm)	(rpm)	(h)	(Nm)	(Nm)	(rpm)	(rpm)	(rpm)	(Arc.min.)	(Arc.min.)	(Nm/Bogenmin.)	(%)	(Nm)
BX20E	57	167	15	6000	412	833	3500	61	56	1	1	49	75	882	BX20E/i57C

	81							43	42						BX20E/i81C BX20E/i81C1 BX20E/i81CS BX20E/i81CS1

	121							29	29						BX20E/i121C BX20E/i121C1 BX20E/i121CS BX20E/i121CS1

BX40E	81	412	15		1029	2058	3000	37	34			108	70	1666	BX40E/i81C BX40E/i81C1 BX40E/i81CS BX40E/i81CS1


	121							25	25						BX40E/i121C BX40E/i121C1 BX40E/i121CS BX40E/i121CS1

BX80E	81	784	15		1960	3920	3000	37	29			196	75	2156	BX80E/i81CS
	101							30	28						BX80E/i101C
	121							25	25						BX80E/i121C BX80E/i121CS
	153							20	20						BX80E/i153C
BX110E	81	1078	15		2695	5390	3000	37	25			294	75	2940	BX110E/i81CN
	111							27	18						BX110E/i111CS

Detaillierte Bilder

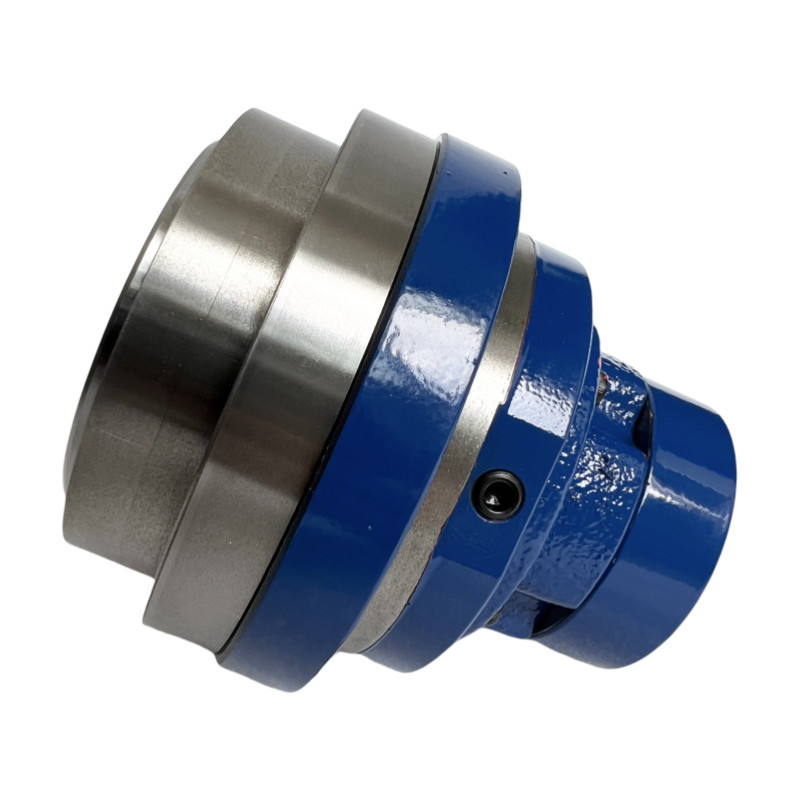

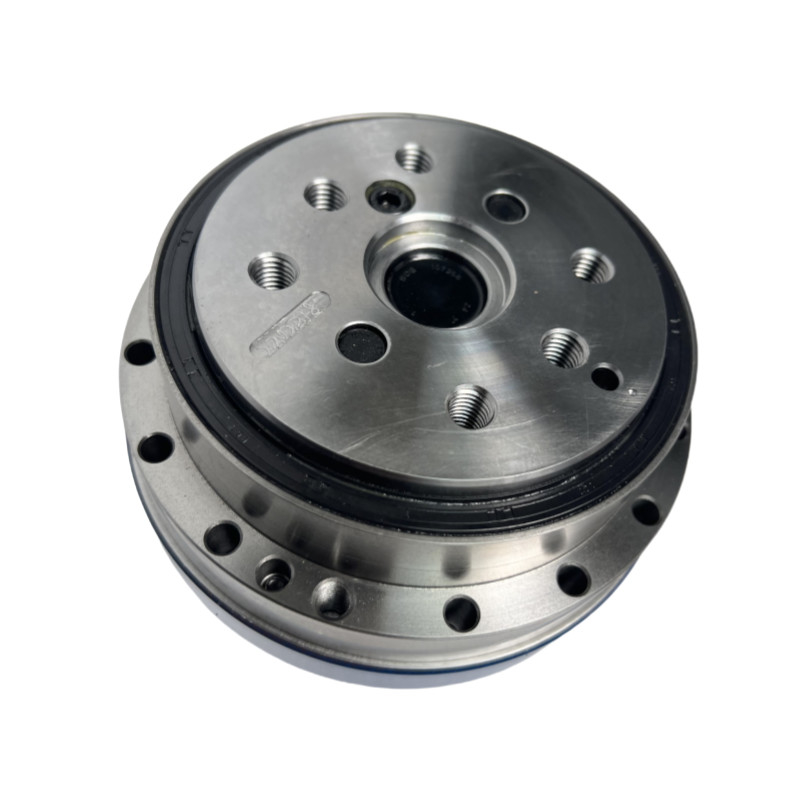

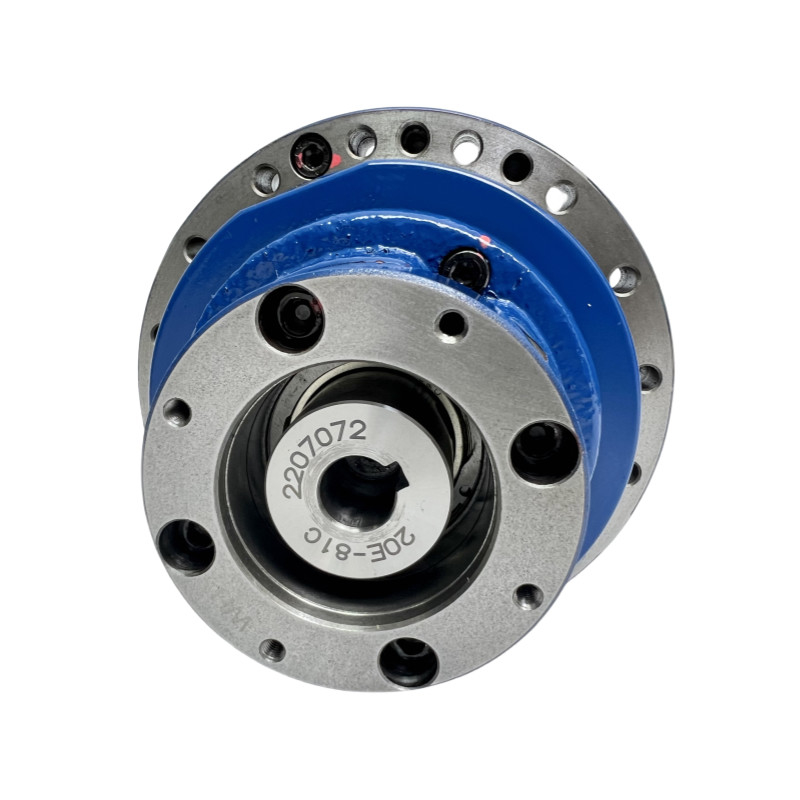

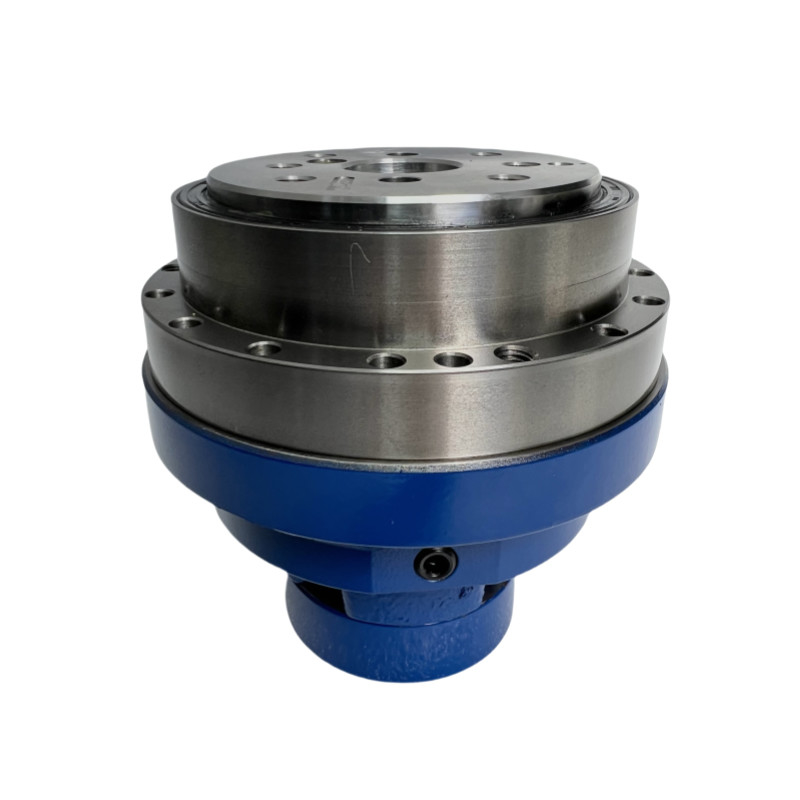

Flankenreduktion Harmonische Getriebe RV Getriebe Reduktor Solid Serie 1

Hauptmerkmale von RV - E mit Flankenreihe
Erzeugnis	RV - E mit Flanken-Reduzierungsgetriebe
Material	Stahl, Aluminium
Nenndrehmoment	167 bis 1078 Nm
Nenngeschwindigkeit	15 R/min
Gegenreaktion	Max. 1 Bogenmin.
Erlaubtes Beschleunigungs-/Verzögerungsmoment	412 bis 2695 Nm
Bewegungsverlust	Maximal 1 Bogenmin.
Modell	BX20E, BX40E, BX80E, BX110E
Farbe	Schleim
Startwirksamkeit	75%
Konstruktionsdauer	6000 Stunden
Eigenschaften	Hohe Drehmomentkapazität, minimale Gegenwirkung, Haltbarkeit und Robustheit
Gewährleistung	1 Jahr

Anwendung

Schweißgeräte

Flankenreduktion Harmonische Getriebe RV Getriebe Reduktor Solid Serie 5
