Aluminium-Stahl kleine zykloidale Geschwindigkeitsminderung Getriebe für Industrie

Zykloidgeschwindigkeitsreduktor aus Aluminium

Zykloidalgeschwindigkeitsreduktor für die Industrie

Kleines zykloidales Getriebe Reduktor

Herkunftsort:

Jiangsu, China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

RV - C

Kontakt mit uns

Bitte um ein Angebot

Aluminium-Stahl kleine zykloidale Geschwindigkeitsminderung Getriebe für Industrie

Einzelheiten zum Produkt

Erzeugnis:

Hohlschacht-RV-Reduktor der Baureihe C

Material:

Stahl, Aluminium

Torsionssteifigkeit:

421 bis 24500 Nm/Bogenmin.

Bewegungsverlust:

Maximal 1 Bogenmin.

Ausgangsgeschwindigkeit:

5 bis 60 R/min

Momentane max. zulässiges Drehmoment:

1372 bis 78400 Nm

Maximal zulässige Ausgangsdrehzahl:

80 R/min

Modell:

BX10C, BX27C, BX50C, BX100C BX120C, BX200C, BX320C, BX500C

Gewicht:

4.6 bis 154 kg

Farbe:

Schleim

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Kompaktes Robotergerät RV Geschwindigkeitsreduktor Minimale Gegenreaktion

Beste Preis

RV-C Flansch-Roboter-Geschwindigkeitsreduktor-Gangkopf Hohlwelle

Beste Preis

Flankenreduktion Harmonische Getriebe RV Getriebe Reduktor Solid Serie

Beste Preis

RV-E Flanschplanetenradantrieb Reduktionsgetriebe Niedrige Gegenreaktion

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Hohlwellen mit hoher Genauigkeit und Steifigkeit RV - C-Serie

Der RV-Reduktor ist ein neuer Übertragungsmechanismus, der aus dem traditionellen Zykloidgetriebe und dem planetaren Getriebe entwickelt wurde.stabile Präzision und hohe EffizienzDie Leistung des Servomotors des Industrieroboters wird durch das Getriebe der Eingangswelle des Reduktors übertragen.so dass das große Getriebe der Ausgangswelle mit dem Zweck der Verzögerung verbunden istDas Getriebeverhältnis der großen und kleinen Zahnräder ist auch das Getriebeverhältnis.

Wesentliche Merkmale

Holzschachtbau
Rückschlag weniger als 1 Bogenmin.
Bewegungsverlust von weniger als 1 Bogenmin.

SpAusgleichs

	Spezifikation	Ausgangsdrehmoment kgf-m ((Nm)
	10	10(98)
	27	27(265)
	50	50(490)
	100	100(980)
	120	120(1176)
	200	200(1961)
	320	320(3136)
	400	400(3920)
	500	500(4900)

Parametertabelle der RV-C-Serie

Modell	Torsionssteifigkeit Nm/Bogenmin.	Abmessung (mm)		Erlaubtes Biegemoment (Nm)	Zulässige Schublast (N)	Torsionssteifheit	Gegenreaktion/Verlust des Antrags
Modell	Torsionssteifigkeit Nm/Bogenmin.	Ein	b	Erlaubtes Biegemoment (Nm)	Zulässige Schublast (N)	Nm/Bogenmin.	Die Datenbank ist nicht verfügbar.	Bestimmung der Drehgeschwindigkeit (Nm)
BX10C	421	28	119.2	686	5880	47	MAX1	± 294
BX27C	1068	38.2	150.3	980	8820	147		±794
BX50C	1960	50.4	187.1	1764	11760	255		±147
BX100C	2813	58.7	207.6	2450	13720	510		± 294
BX120C	2813	58.7	207.6	2450	13720	510		± 294
BX200C	9800	76	280.4	8820	19600	980		±58.8
BX320C	12740	114.5	360.5	20580	29400	1960		±94.1
BX500C	24500	125	413.4	34300	39200	3430		±1470

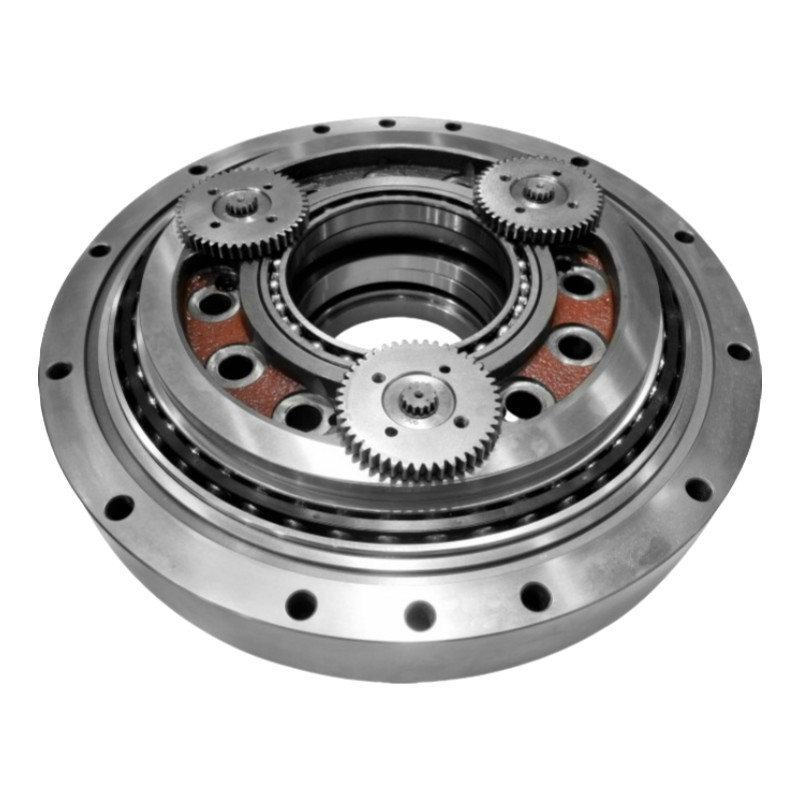

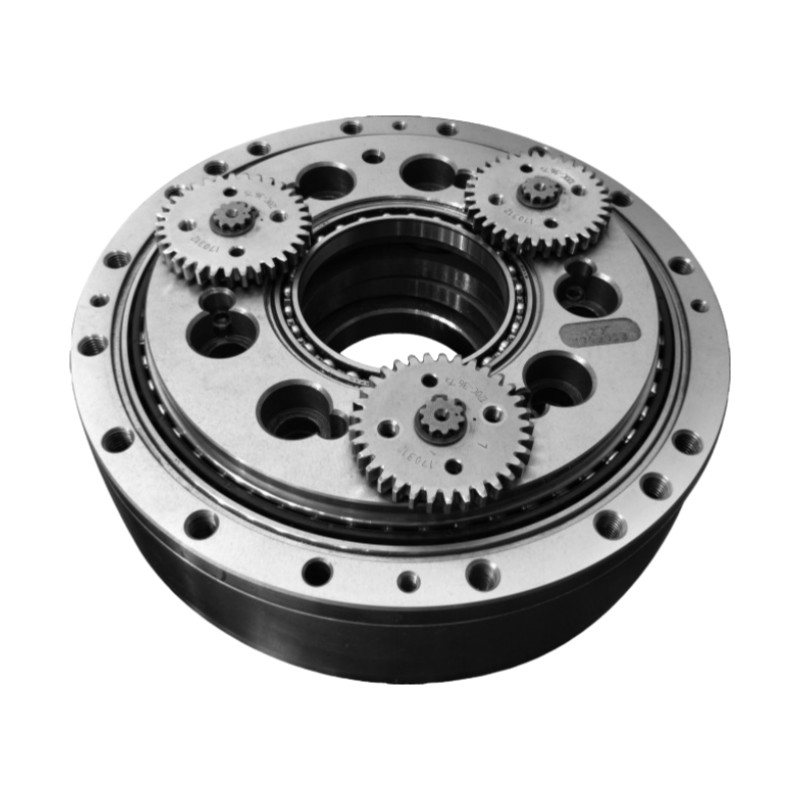

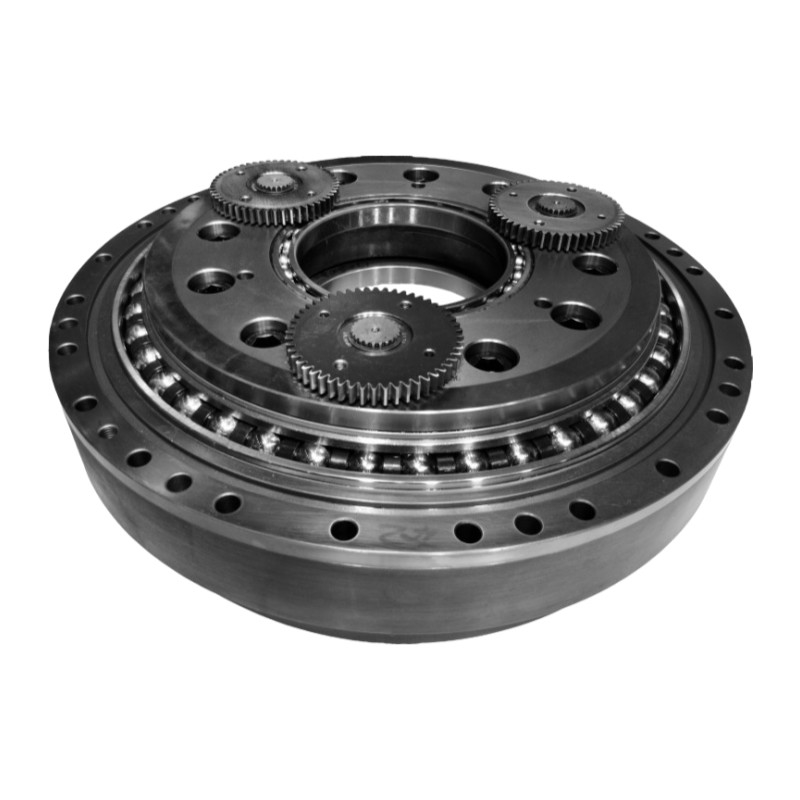

Detaillierte Bilder

Schlüsselmerkmale des RV - C-Serie Hohlwellen-RV-Reduktors
Erzeugnis	Hohlwellen-RV-Reduktor
Material	Stahl, Aluminium
Torsionssteifigkeit	421 bis 24500 Nm/Bogenmin.
Ausgangsgeschwindigkeit (r/min)	5 bis 60
Gegenreaktion	Max. 1 Bogenmin.
Momentane maximal zulässiges Drehmoment	1372 bis 78400 Nm
Maximal zulässige Ausgangsdrehzahl	80 R/min
Modell	BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C
Gewicht	4.6 bis 154 kg
Gewährleistung	1 Jahr

Anwendung

Multi-Tasking-Maschinentool
Steckerkranich
Maschinen und Apparate für die Verarbeitung von Schlauch
Trunnion-Tisch
