Solid Shaft RV Gear Reducer Schlagwiderstand E-Serie für Roboter

Solid Shaft-RV-Gangreduktor

Roboter-RV-Gangreduktor

Roboterreduktor für Solid Shaft

Herkunftsort:

Jiangsu, China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

RV - E

Kontakt mit uns

Bitte um ein Angebot

Solid Shaft RV Gear Reducer Schlagwiderstand E-Serie für Roboter

Einzelheiten zum Produkt

Erzeugnis:

Solid Shaft E-Serie RV Reduktor

Material:

Stahl, Aluminium

Torsionssteifigkeit:

372 bis 7448 Nm/Bogenmin.

Bewertetes Drehmoment:

167 bis 4410 Nm

Ausgangsdrehmoment:

17 bis 450 Nm

Bewegungsverlust:

Maximal 1 Bogenmin.

Nenngeschwindigkeit:

15 U/Min

Modell:

BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

Gewicht:

40,7 bis 66,4 kg

Farbe:

Schleim

Entworfenes Leben:

6000 Stunden

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Kompaktes Robotergerät RV Geschwindigkeitsreduktor Minimale Gegenreaktion

Beste Preis

RV-C Flansch-Roboter-Geschwindigkeitsreduktor-Gangkopf Hohlwelle

Beste Preis

Flankenreduktion Harmonische Getriebe RV Getriebe Reduktor Solid Serie

Beste Preis

RV-E Flanschplanetenradantrieb Reduktionsgetriebe Niedrige Gegenreaktion

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Solid Shaft gute Steifigkeit und starke Schlagfestigkeit E-Serie RV Reduktor

RV-Reduktor sindDer Roboter mit großem Drehmoment wird für die drei Gelenke der Taille und des Ellbogens des Beines des Roboter verwendet, und der Industrie-Roboter mit großer Last verwendet RV für eine, zwei und drei Achsen.Verglichen mit dem Harmonic ReducerDer Schlüssel zum RV-Reduktor liegt in der Verarbeitungstechnologie und dem Montageprozess.

Wesentliche Merkmale

Zero-Backlash: Eine der wichtigsten Eigenschaften von RV-Reduktoren ist ihre Null-Backlash-Betrieb, um eine genaue Positionierung und eine reibungslose Bewegungsübertragung zu gewährleisten.
Hohe Präzision: RV-Reduktoren bieten eine hohe Präzision und Wiederholgenauigkeit, was sie für Anwendungen geeignet macht, die eine präzise Bewegungssteuerung erfordern.
Hohe Drehmomentkapazität: Trotz ihrer kompakten Größe können RV-Reduktoren hohe Drehmomentlasten bewältigen, was sie für anspruchsvolle Anwendungen geeignet macht.
Geräusche und Vibrationen sind gering: Sie arbeiten mit geringen Geräuschen und Vibrationen und sorgen für einen reibungslosen und leisen Betrieb, der in vielen Anwendungen, einschließlich Robotik und Automatisierung, unerlässlich ist.

SpAusgleichs

	Spezifikation	Ausgangsdrehmoment kgf-m ((Nm)
	20	17(167)
	40	42(412)
	80	80(784)
	110	110(1078)
	160	160(1568)
	320	320(3136)
	450	450(4410)

Parametertabelle der RV-E-Serie

Modell	Torsionssteifigkeit	Abmessung (mm)		Nenndrehmoment (T0)	Nenngeschwindigkeit (N0)	Torsionssteifheit	Bewegungsverlust		Gegenreaktion	Erlaubtes Biegemoment (Nm)	Zulässige Schublast (N)	Gewicht (in kg)
Modell	Nm/Bogenmin.	Ein	b	Nenndrehmoment (T0)	Nenngeschwindigkeit (N0)	Nm/Bogenmin.	Die Datenbank ist nicht verfügbar.	Bestimmung der Drehgeschwindigkeit (Nm)	- Ich bin hier.	Erlaubtes Biegemoment (Nm)	Zulässige Schublast (N)	Gewicht (in kg)
BX20E	372	20.1	113.3	167 Nm	15 R/min	49	MAX1	± 500	MAX1	882	3920	4.7
BX40E	931	29.6	143.7	412 Nm		108		± 123		1666	5194	9.3
BX80E	1176	33.4	166	784Nm		196		± 235		2156	7840	13.1
BX110E	1470	32.2	176.6	1078Nm		294		± 323		2940	10780	17.4
BX160E	2940	47.8	210.9	1568Nm		392		± 470		3920	14700	26.4
BX320E BX320E3	4900	56.4	251.4	3136Nm		980		±94.0		7056	19600	44.3
BX450E	7448	69	292.7	4410Nm		1176		±1320		8820	24500	66.4

Detaillierte Bilder

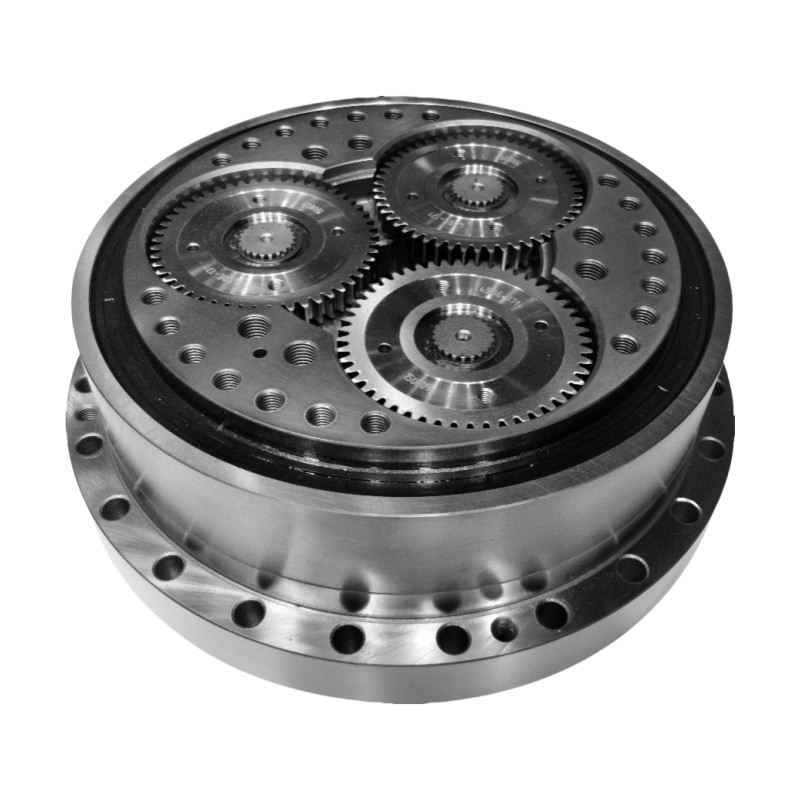

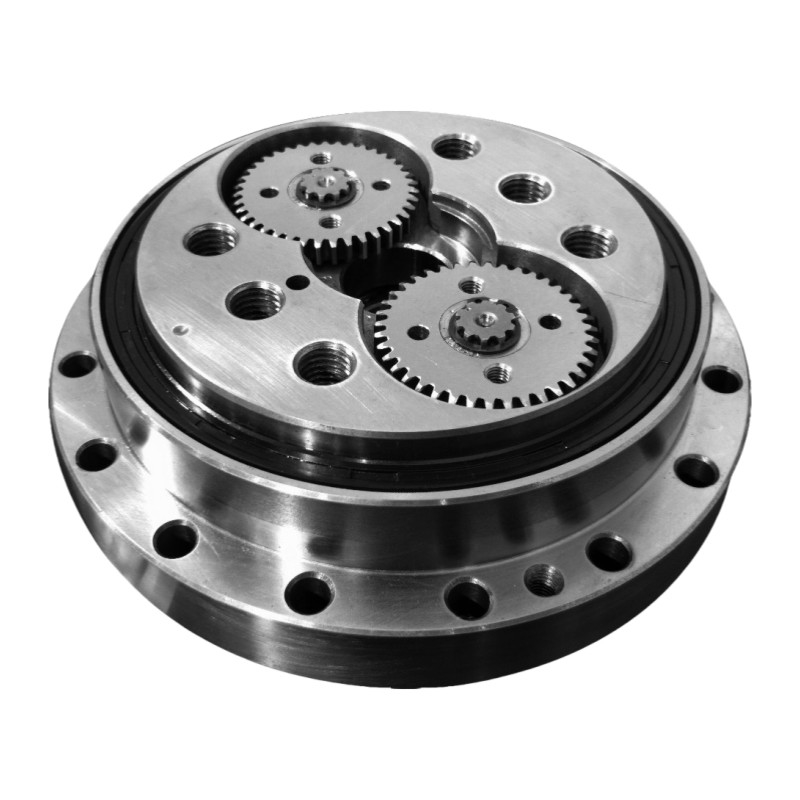

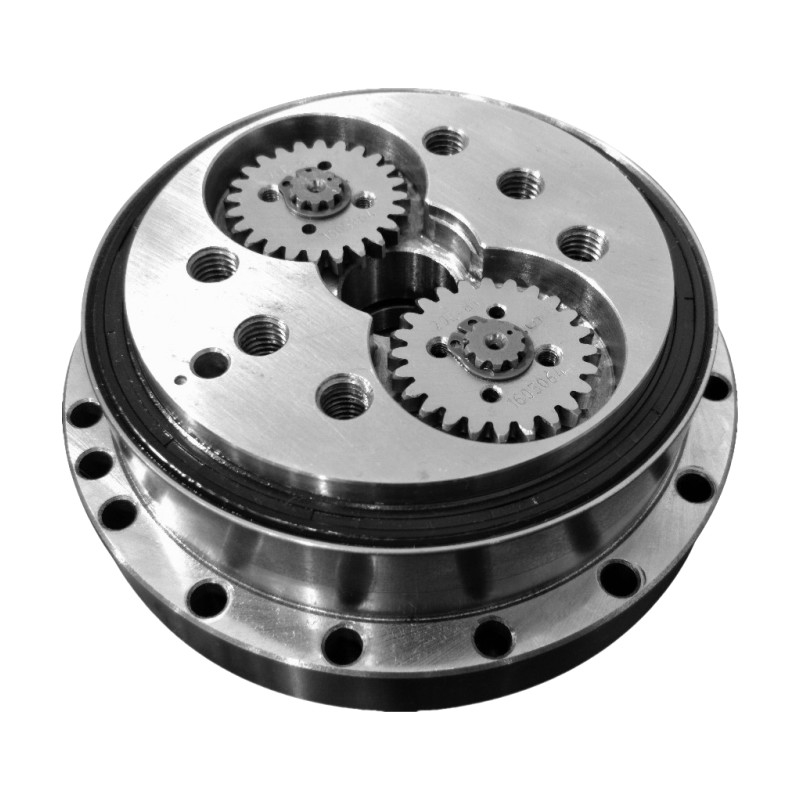

Solid Shaft RV Gear Reducer Schlagwiderstand E-Serie für Roboter 1

Schlüsselmerkmale des RV-Reduzierers der E-Serie
Erzeugnis	Massivwellen-RV-Reduktor
Material	Stahl, Aluminium
Standardverhältnis	57 bis 160
Ausgangsdrehmoment	17 bis 450 Nm
Torsionssteifigkeit	372 bis 7448 Nm/Bogenmin.
Nenndrehmoment	167 bis 4410 Nm
Gegenreaktion	Max. 1 Bogenmin.
Momentane maximal zulässiges Drehmoment	833 bis 22050 Nm
Nenngeschwindigkeit	15 R/min
Modell	BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E
Gewicht	40,7 bis 66,4 kg
Konstruktionsdauer	6000 Stunden
Gewährleistung	1 Jahr

Anwendung

Vertikal verknüpfte Roboterwellenantriebe
SCARA, Pick & Place
Maschinenkopfindex

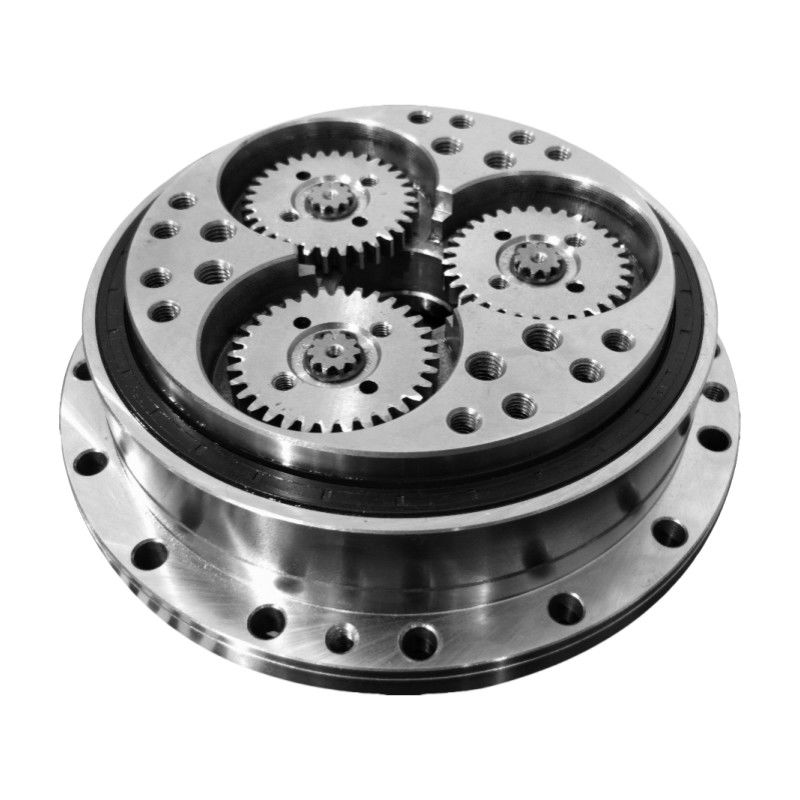

Solid Shaft RV Gear Reducer Schlagwiderstand E-Serie für Roboter 4
