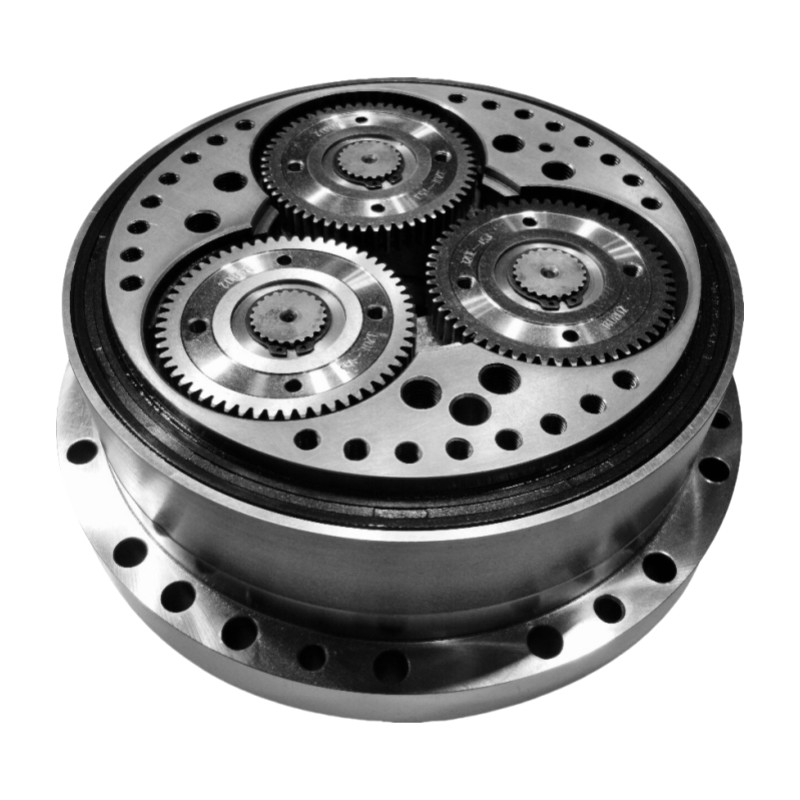

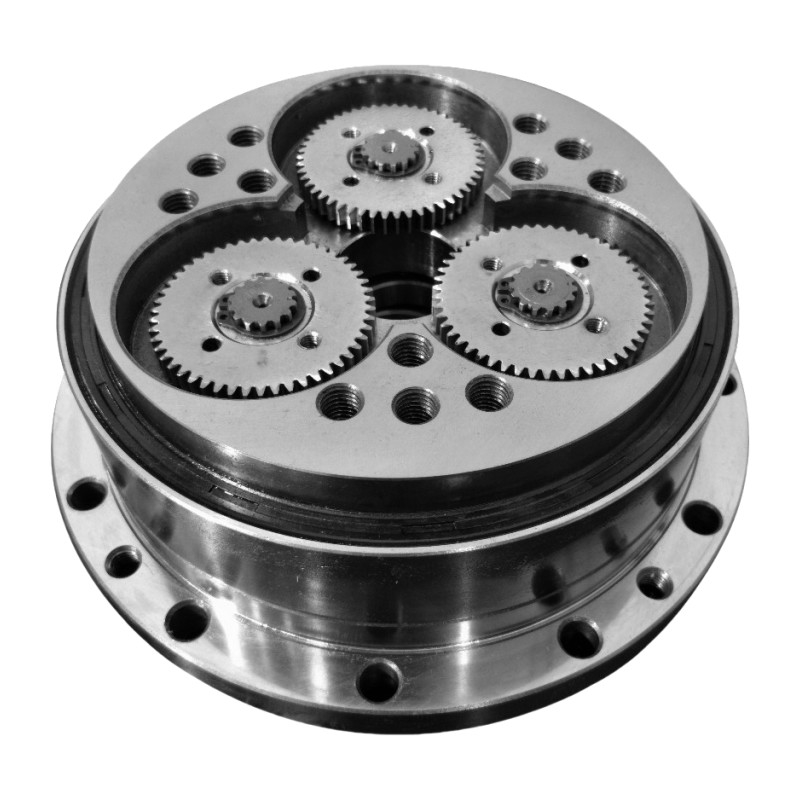

Name: High Torque Cycloidal Gear Reducer RV Getriebe für die Robotik
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: RV - E
Availability: InStock

Zu Hause > produits > RV-Reduktor >

High Torque Cycloidal Gear Reducer RV Getriebe für die Robotik

Zykloidgetriebe mit hohem Drehmoment

Robotik Zykloidgetriebe-Reduktor

Zykloidales RV-Reduktorgetriebe

Herkunftsort:

Jiangsu, China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

RV - E

Kontakt mit uns

Bitte um ein Angebot

High Torque Cycloidal Gear Reducer RV Getriebe für die Robotik

Einzelheiten zum Produkt

Erzeugnis:

Solid Shaft E-Serie RV Reduktor

Material:

Stahl, Aluminium

Torsionssteifigkeit:

372 bis 7448 Nm/Bogenmin.

Bewertetes Drehmoment:

167 bis 4410 Nm

Ausgangsdrehmoment:

17 bis 450 Nm

Bewegungsverlust:

Maximal 1 Bogenmin.

Nenngeschwindigkeit:

15 U/Min

Modell:

BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

Gewicht:

40,7 bis 66,4 kg

Farbe:

Schleim

Entworfenes Leben:

6000 Stunden

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Kompaktes Robotergerät RV Geschwindigkeitsreduktor Minimale Gegenreaktion

Beste Preis

RV-C Flansch-Roboter-Geschwindigkeitsreduktor-Gangkopf Hohlwelle

Beste Preis

Flankenreduktion Harmonische Getriebe RV Getriebe Reduktor Solid Serie

Beste Preis

RV-E Flanschplanetenradantrieb Reduktionsgetriebe Niedrige Gegenreaktion

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

RV-Reduktor

Ein RV-Getriebe, oft einfach als RV-Getriebe bezeichnet, ist eine Art Präzisionsgetriebe, die wegen ihrer hohen Drehmomentkapazität, minimalen Gegenwirkung und Robustheit sehr geschätzt wird.CNC-Maschinen, und andere hochpräzise Anwendungen.

Betrieb

AbwechslungDie Eingangswelle dreht sich, wodurch sich die Zykloidscheibe bewegt.
VerlobungWährend die Cycloidalscheibe sich dreht, tritt sie mit den Pins und Rollen in Verbindung, die relativ zur Scheibe in einer festen Position angeordnet sind.
VerringerungDie einzigartige Bewegung der Zykloidscheibe führt zu einer Verringerung der Drehmomentgeschwindigkeit und einer Erhöhung des Drehmoments auf der Ausgangswelle.

SpAusgleichs von RV-E

	Spezifikation	Ausgangsdrehmoment kgf-m ((Nm)
	20	17(167)
	40	42(412)
	80	80(784)
	110	110(1078)
	160	160(1568)
	320	320(3136)
	450	450(4410)

Parametertabelle der RV-E-Serie

Modell	Torsionssteifigkeit	Abmessung (mm)		Nenndrehmoment (T0)	Nenngeschwindigkeit (N0)	Torsionssteifheit	Bewegungsverlust		Gegenreaktion	Erlaubtes Biegemoment (Nm)	Zulässige Schublast (N)	Gewicht (in kg)
Modell	Nm/Bogenmin.	Ein	b	Nenndrehmoment (T0)	Nenngeschwindigkeit (N0)	Nm/Bogenmin.	Die Datenbank ist nicht verfügbar.	Bestimmung der Drehgeschwindigkeit (Nm)	- Ich bin hier.	Erlaubtes Biegemoment (Nm)	Zulässige Schublast (N)	Gewicht (in kg)
BX20E	372	20.1	113.3	167 Nm	15 R/min	49	MAX1	± 500	MAX1	882	3920	4.7
BX40E	931	29.6	143.7	412 Nm		108		± 123		1666	5194	9.3
BX80E	1176	33.4	166	784Nm		196		± 235		2156	7840	13.1
BX110E	1470	32.2	176.6	1078Nm		294		± 323		2940	10780	17.4
BX160E	2940	47.8	210.9	1568Nm		392		± 470		3920	14700	26.4
BX320E BX320E3	4900	56.4	251.4	3136Nm		980		±94.0		7056	19600	44.3
BX450E	7448	69	292.7	4410Nm		1176		±1320		8820	24500	66.4

Schlüsselmerkmale des RV-Reduzierers der E-Serie
Erzeugnis	Massivwellen-RV-Reduktor
Material	Stahl, Aluminium
Standardverhältnis	57 bis 160
Ausgangsdrehmoment	17 bis 450 Nm
Torsionssteifigkeit	372 bis 7448 Nm/Bogenmin.
Nenndrehmoment	167 bis 4410 Nm
Gegenreaktion	Max. 1 Bogenmin.
Momentane maximal zulässiges Drehmoment	833 bis 22050 Nm
Nenngeschwindigkeit	15 R/min
Modell	BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E
Gewicht	40,7 bis 66,4 kg
Konstruktionsdauer	6000 Stunden
Gewährleistung	1 Jahr

Anwendung

Vertikal verknüpfte Roboterwellenantriebe
SCARA, Pick & Place
Maschinenkopfindex
CNC-Maschinen

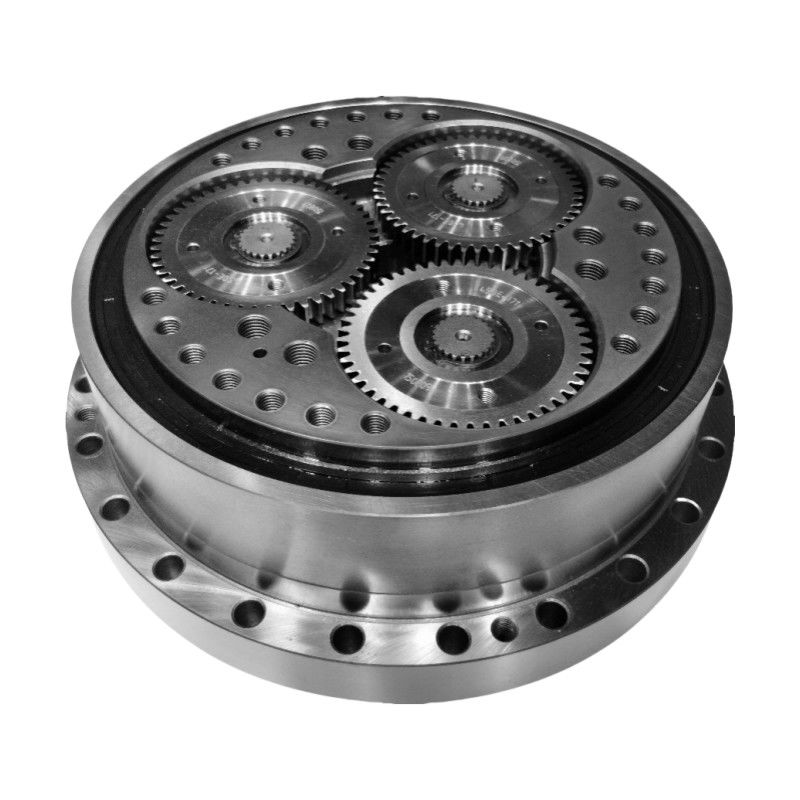

High Torque Cycloidal Gear Reducer RV Getriebe für die Robotik 2
