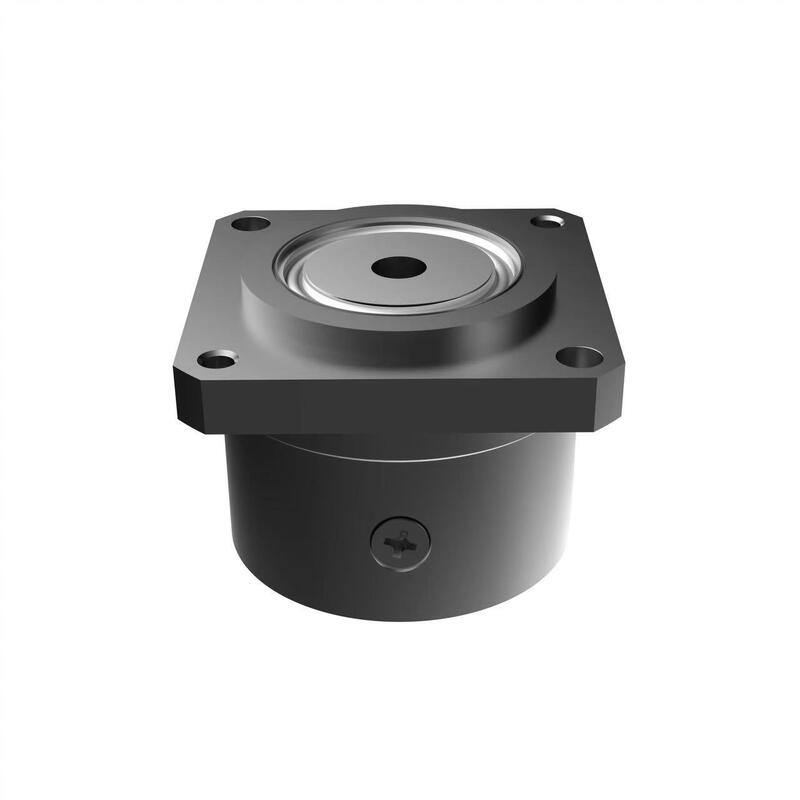

HONPINE Cup Typ Motor Mount direkt Mini Harmonische Antriebsgetriebe

Beste Preis

Video

Ultra-Flach-Hochpräzisions-Harmonische Antriebsspannungswellenreduktor für Roboter

Beste Preis

Video

Ultra-Flach-Null-Rückschlag Harmonische Antriebsgetriebe für Industrieroboter

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Beschreibung CSF Mini Harmonic Drive Getriebe

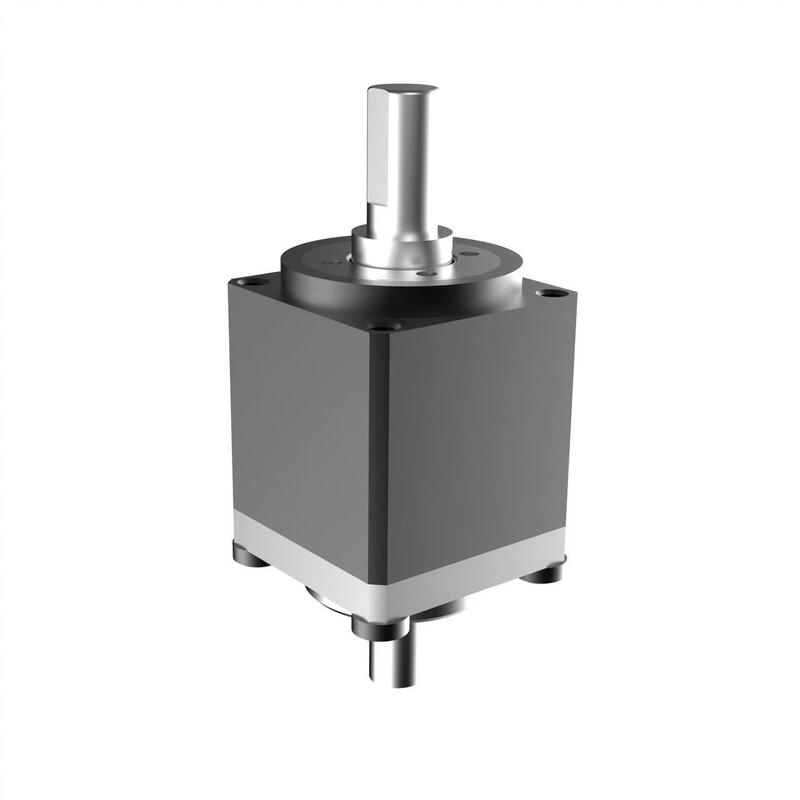

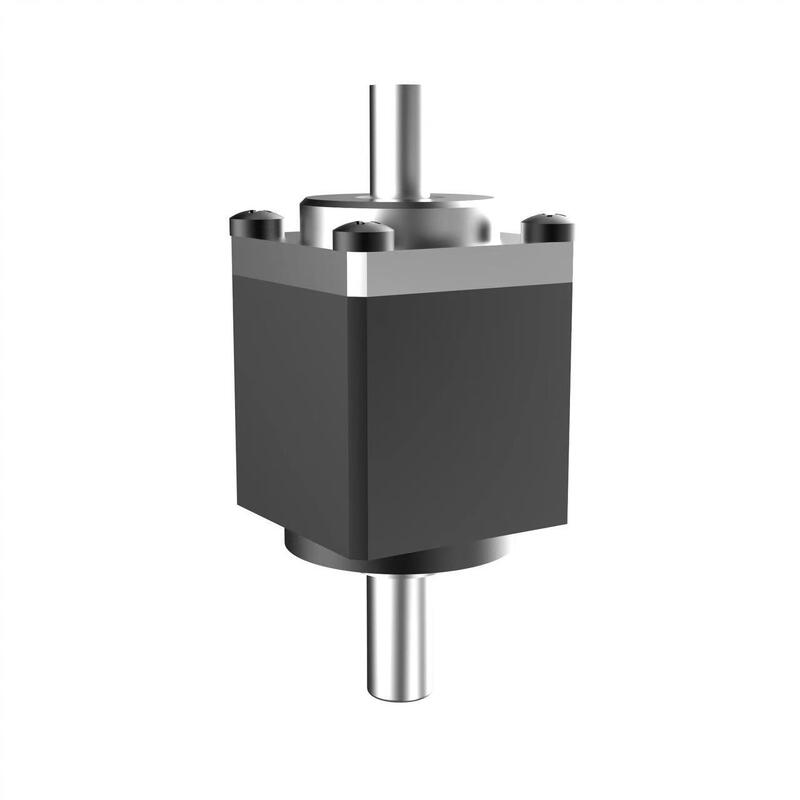

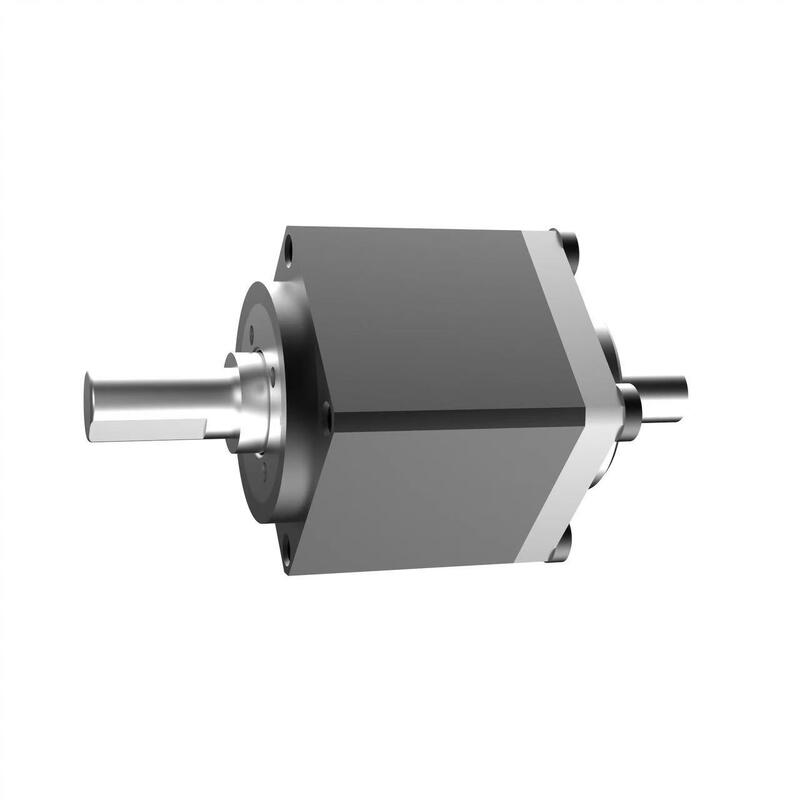

Die Mini-Harmonic-Drive-Serie CSF ist für Anwendungen mit speziellen Volumen- und Gewichtsanforderungen entwickelt und nutzt eine becherförmige Flexspline. Diese Serie bietet ausschließlich vormontierte modulare Produkte für den sofortigen Einsatz. Das Hauptlager verwendet kompakte Vierpunkt-Schrägkugellager zur direkten Aufnahme externer Lasten. Die CSF-Mini-Serie umfasst zwei Typen: den Motorflanschtyp (2XH) und den Welleneingangstyp (1U), der Eingangsformen wie Riemen, Zahnräder und Kupplungen unterstützt. Wählen Sie das am besten geeignete Modell basierend auf Ihren mechanischen Konstruktionsanforderungen.

Merkmale des CSF Mini Harmonic Drive Getriebes

● Kompakte Größe und leichtes Design

● Kompakte und stromlinienförmige Struktur

● Hervorragende Rotationsgenauigkeit und Positionierpräzision

● Koaxiale Ein- und Ausgangskonfiguration

Spezifikation des HONPINE CSF Mini Harmonic Drive Getriebes

Modell		Übersetzungsverhältnis	Nenndrehmoment bei Eingang 2000 U/min [N.m]	Zulässiges Spitzendrehmoment beim Starten und Stoppen [N.m]	Maximal zulässiger Wert des durchschnittlichen Lastdrehmoments [N.m]	Maximal zulässiges Moment kurzzeitig [N.m]	Maximale zulässige Eingangsdrehzahl [U/min]	Zulässige durchschnittliche Eingangsdrehzahl [U/min]	Getriebespiel (Bogen-Sekunden)	1/4GD [kgcm²]	Masse (kg)
CSF Serie	03	30	0,06	0,13	0,1	0,22	10000	6500	≤20	5,3x10-7	0,017
	03	50	0,11	0,21	0,13	0,41	10000	6500	≤20	5,3x10-7	0,017
	05	30	0,25	0,5	0,38	0,9	10000	6500	≤20	2,5x10-4	0,039
		50	0,4	0,9	0,53	1,8			≤20
		80	0,52	1,35	0,84	2,5			≤10
	08	30	0,9	1,8	1,4	3,3	8500	3500	≤20	3,2x10-3	0,106
		50	1,8	3,3	2,3	6,6			≤20
		80	2,2	4,3	2,9	8			≤10
		100	2,4	4,8	3,3	9			≤10
	11	30	2,1	4,1	3,1	8,2	8500	3500	≤20	1,4x10-2	0,2
		50	3,5	8,3	5,5	17			≤20
		80	4,5	10,2	8,5	22			≤10
		100	5	11	8,9	25			≤10
