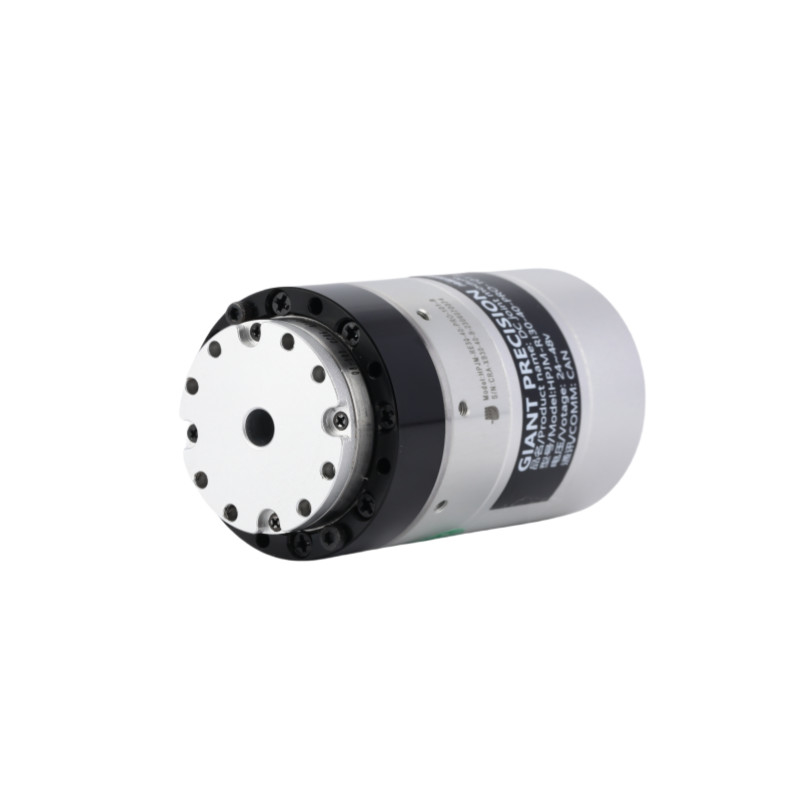

High-Precision 51 Getriebe Reduktion Verhältnis Leicht-Roboter-Gelenkmotor

Leichtroboter-Gelenkmotor

Herkunftsort:

Jiangsu, China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Erzeugnis:

HPJM Roboter-Gelenkmotor

Getriebeverhältnis:

Höchstdrehmoment:

3.3 N.m.

Maximal zulässiges Drehmoment bei durchschnittlicher Last:

2.3 N.m.

Nenndrehmoment bei 2000 RPM:

1.8 N.m.

Höchstgeschwindigkeit:

118 Umdrehungen pro Sekunde

Nenngeschwindigkeit (mit 1/2 Nenndrehmoment):

90 U/min

Rückwirkung der Ausrüstung:

90 Bogenzeilen

Nennleistung:

36 W

Versorgungsspannung:

24 bis 48 V

Nennstrom:

1 A

Widerstand:

20,08 Ω

Kodiererentschließung:

17 Bits

Kommunikationsbus:

Kann

Masse:

0,18 Kilogramm

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 SET

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Video

Niedrige Rückschlagskraft Hochsteifigkeit Harmonische Motorroboter-Gelenkmodul für humanoide Roboter

Beste Preis

Video

Hochwirksame und leistungsstarke integrierte Harmonische Motorroboter-Gemeinsammotor

Beste Preis

Video

High Torque Zero Backlash Integrierter Harmonischer Motor Roboter Gelenkmotor

Beste Preis

Video

High-Precision 51 Getriebe Reduktion Verhältnis Leicht-Roboter-Gelenkmotor

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Der Roboter-Gelenkmotor HPJM-RE30-40-PRO-XX

Name: High-Precision 51 Getriebe Reduktion Verhältnis Leicht-Roboter-Gelenkmotor
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten
Availability: InStock

Auslegung der P/N

Produktbeschreibung

Ein Robotergelenkmotor ist ein kritischer Bauteil, der die Bewegung eines Roboterarms oder ähnlicher Systeme antreibt.wie Präzision, Drehmoment, Geschwindigkeit und Verlässlichkeit.

Da Ihr Drehbetrieb bereits einen Motor, Getriebe und einen hochpräzisen Encoder integriert, eignet er sich für Robotergelenke.

Eigenschaften

√ Ausgezeichnete Steuerungsmerkmale
√ hoher Wirkungsgrad und Drehmomentdichte
√ Positionierungssteuerungen können direkt in die Roboterverbindung eingebaut werden
√ Konnektivität durch Unterstützung einer Vielzahl von Ethernet-Standards
√ Hochdynamische Reaktion mit geringen Systemverlusten
√ Einfach zu kombinieren

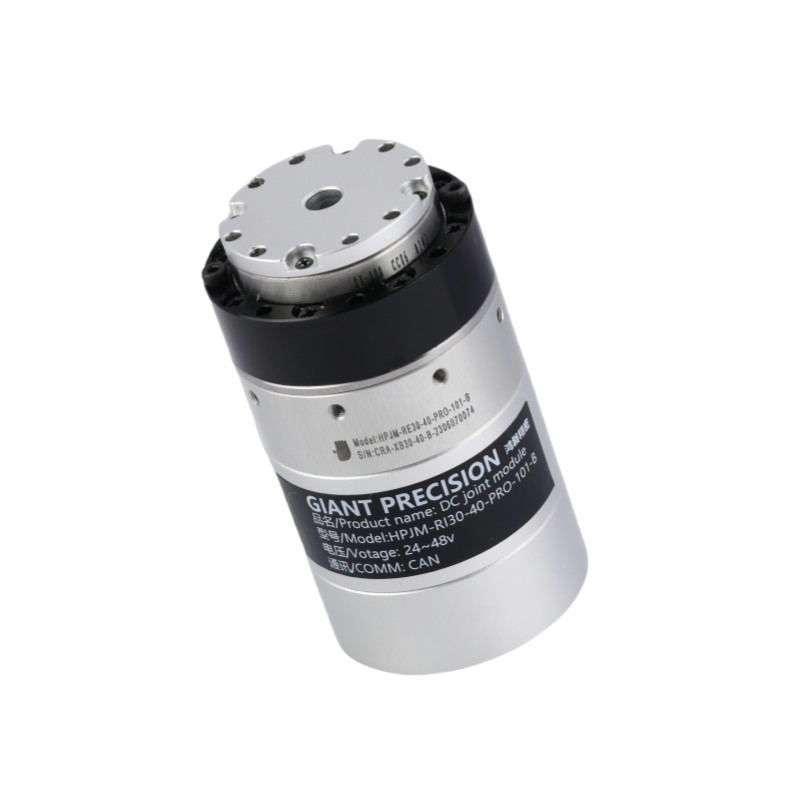

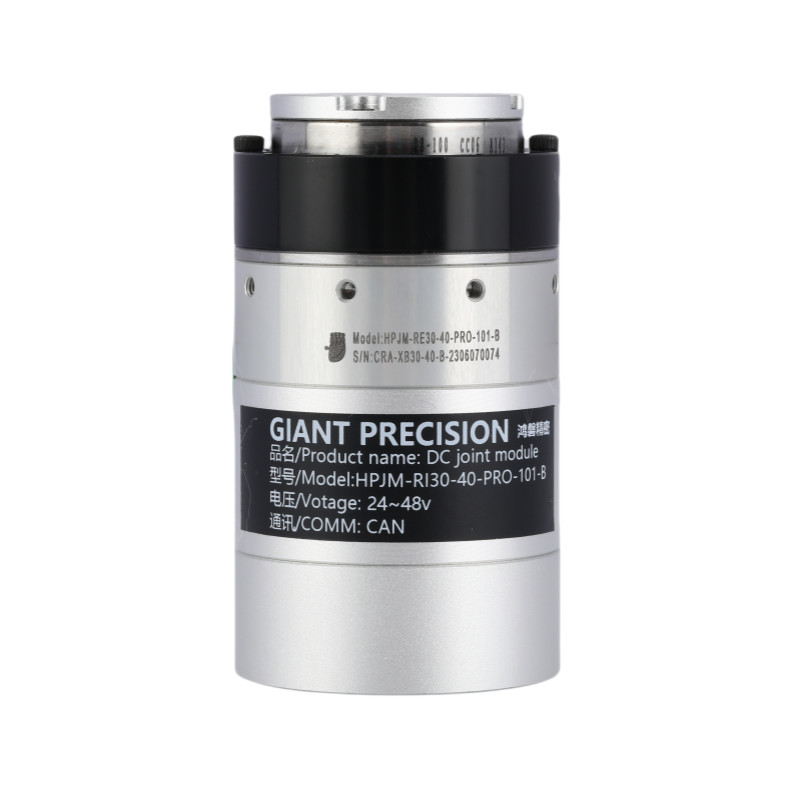

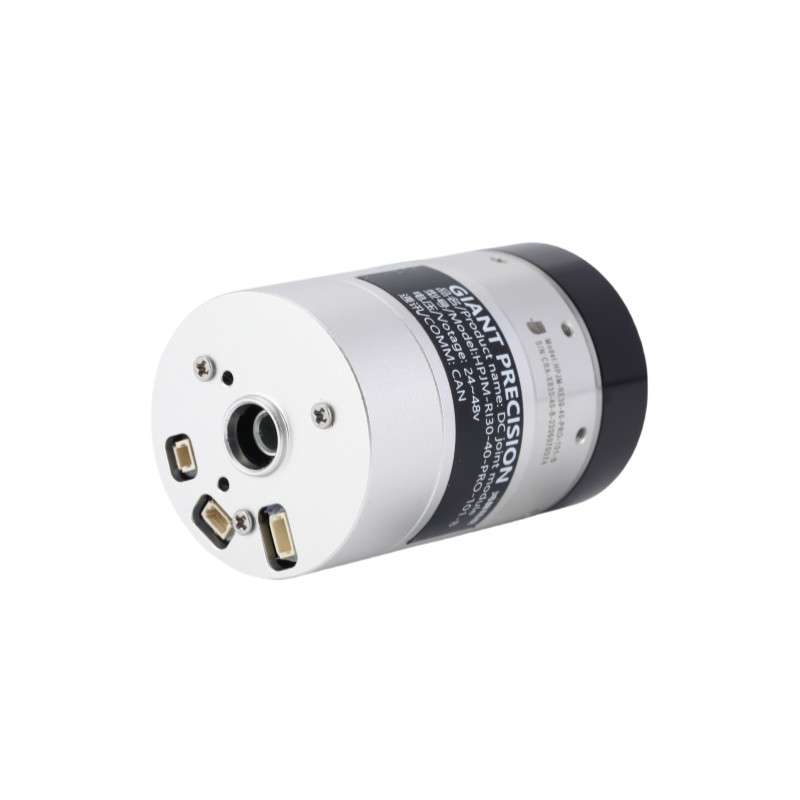

Detaillierte Bilder

Spezifikationsblatt

Reduzierungsquote			51	101
Nenndrehmoment		N·m	2.3	3.3
Maximaler Drehmoment bei Start und Stopp		N·m	3.3	4.8
Spitzendrehmoment		N·m	5.9	7.8
Gleichspannungsbusspannung 48VDC	Nennstrom (mit Aluminiumwärmeabnehmern)	Eine	1
	Höchststrom	Eine	3
	Nenngeschwindigkeit	Umdrehungsfrequenz	80	40
	Höchstgeschwindigkeit	Umdrehungsfrequenz	105	50
Absolute Encoder	Typ des Encoder		Hohler absoluter Mehrdreh-Coder
	Auflösung des Encoders (Motor 1 Drehung)		17 Bits
	Motor mehrfacher Umdrehungszähler		216 ((65.536)
Gegenreaktion		Bogen Sek	20
			Kann innerhalb von 10Arc-Sekunden angepasst werden
Masse	ohne Bremse	Weigerung	0.13
Länge		mm	53.9
Durchs Loch		mm	5
Masse	mit Bremse	Weigerung	0.2
Länge		mm	67.5
Durchs Loch		mm	5
Maximale Dauerleistung des Motors		W	36
Versorgungsspannung		V	24 bis 48 V
Kommunikationsbus		Kann
Motorisolierung		Wärmebeständigkeit:F ((155°C)
		Isolierwiderstand: Über 200M Ω ((DC500V)
		Isolierung widersteht Spannung: AC1500V ((1 Minute)
Schutzmechanismus (Schutzniveau)		Vollständig geschlossen und selbstkühlend (Standard IP50, speziell angepasste IP65, IP67, IP68)

Getriebeverhältnis	Höchstdrehmoment (N.M.)	Maximal zulässiges Drehmoment bei durchschnittlicher Last (N.m.)	Nenndrehmoment bei 2000 RPM (N.m)	Höchstgeschwindigkeit (RPM)	Nenngeschwindigkeit (Mit 1/2 Nenndrehmoment) (RPM)	Rückwirkung der Ausrüstung (Arcsec)
51	3.3	2.3	1.8	118	90	40
101	4.8	3.3	2.8	59	45	40

Nennleistung (W)	Versorgungsspannung (V)	Maximale Dauerstrom (A)	Nennstrom (A)	Widerstand (Ω)	Auflösung des Encoders (ein bisschen)	Kommunikationsbus
36	24 bis 48	2	1	2.08	17	Kann

Drehmomentkonstante (Nm/A)	Induktivität (mH)	Anzahl der Pole-Paare	Hohler Schacht (mm)	Länge (mm)	Masse (in kg)	Trägheit (g*cm)²)
0.024	0.409	7	5	55.3 ± 0.5	0.18	24

High-Precision 51 Getriebe Reduktion Verhältnis Leicht-Roboter-Gelenkmotor 5

Anwendung


Roboter und Drohnen	Kollaborativer Roboterarm	Automatisierte Produktionslinien

Maschinen und Apparate	Automobilindustrie	AGV Logistik
