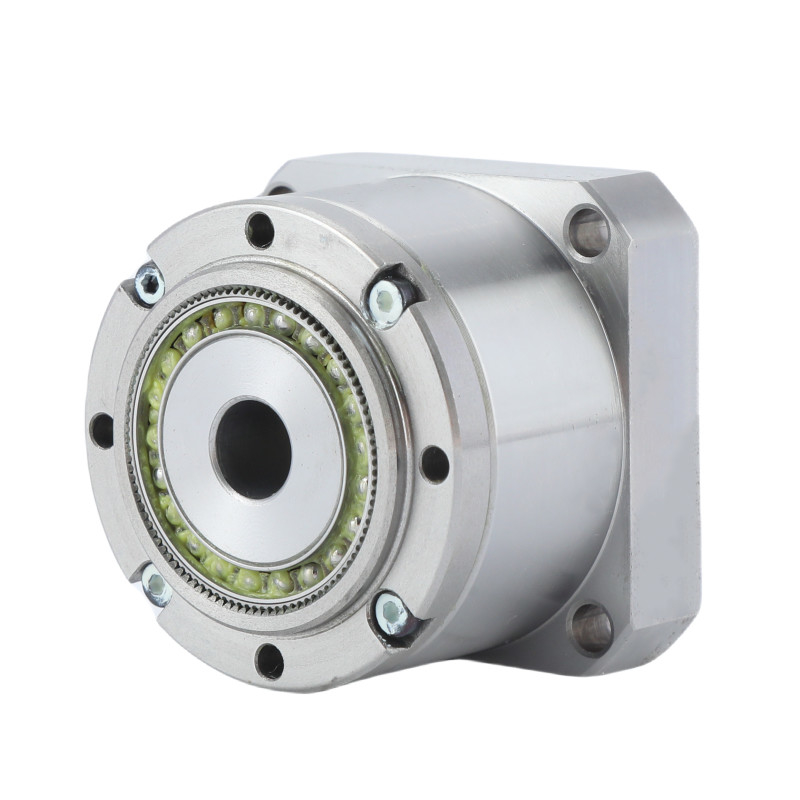

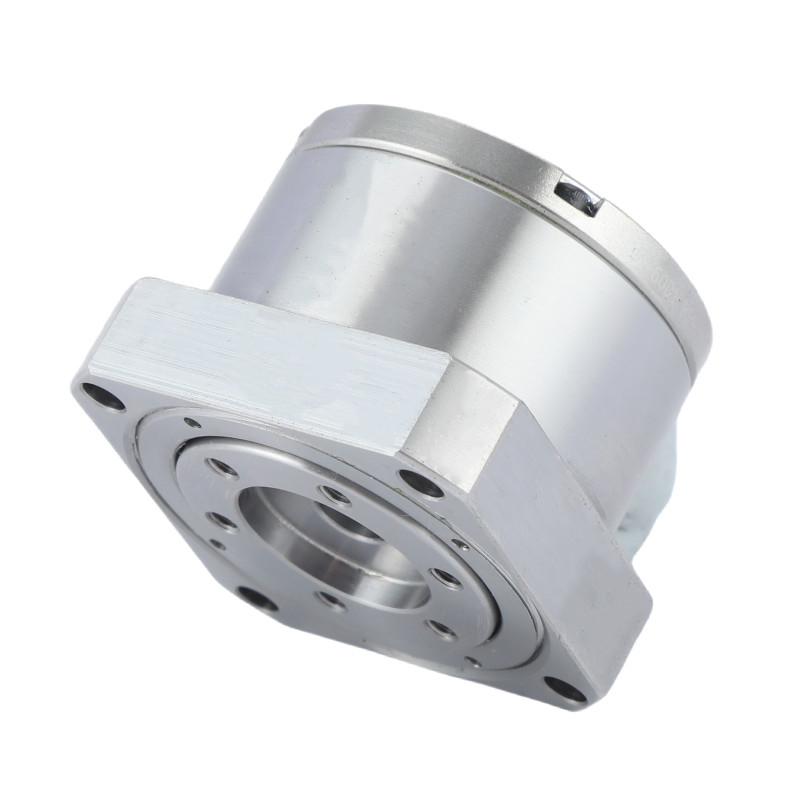

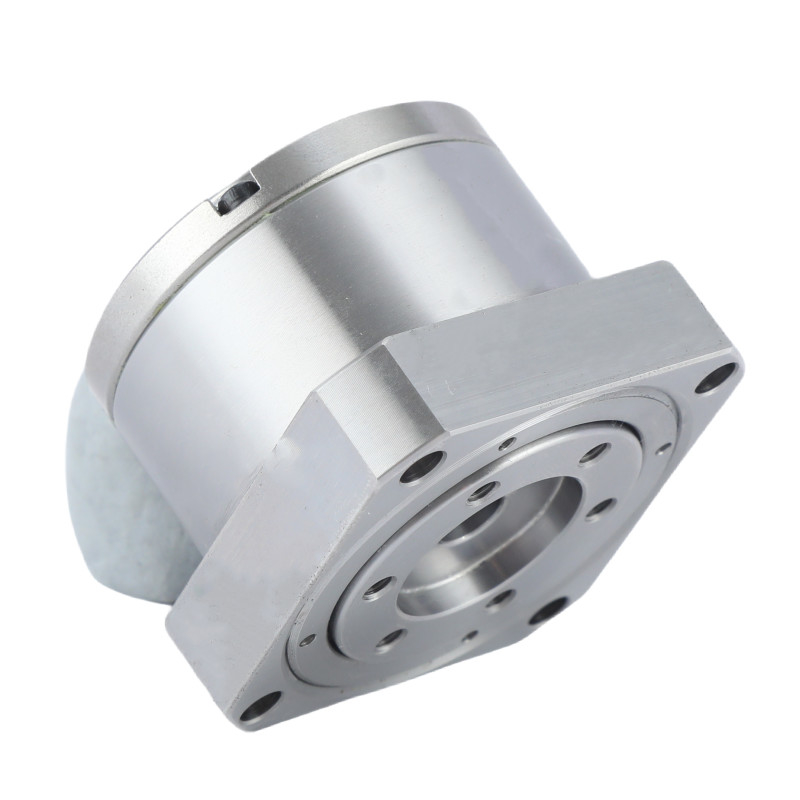

Name: Niedrige Gegenreaktion Harmonische Antriebsgetriebe Dehnungswellenreduktor für humanoiden Roboter
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Modell 8, Modell 11
Availability: InStock

Zu Hause > produits > Harmonischer Antrieb >

Niedrige Gegenreaktion Harmonische Antriebsgetriebe Dehnungswellenreduktor für humanoiden Roboter

Humanoid Roboter Harmonische Antriebsgetriebe

Geräte mit niedrigem Rückschlag

Robotergemeinsamer Motor Harmonische Antriebsgetriebe

Herkunftsort:

Jiangsu, China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

Modell 8, Modell 11

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Erzeugnis:

Minimaler Spannungswellenreduktor

Material:

Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmiermittel

Reduzierungsquote:

50, 80, 100

Gegenreaktion:

≤ 20 Sekunden Bogen

Durchschnittliche Eingabegeschwindigkeit:

3500 R/min

Entworfenes Leben:

10000 Stunden

Modell:

8, 11

Gewicht:

00,06 bis 0,27 kg

Gewährleistung:

1 Jahr

Anwendung:

Roboter, Verpackungsmaschinen, Energie

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Leichtes Gewicht 2,47 kg Modell 32 Dehnungswellenreduktor Niedrigrückschlag Harmonische Getriebe

Beste Preis

Niedrige Rückschläge und hohe Effizienz Modell 25 Dehnungswellenreduktor Ultraleichtharmonische Getriebe

Beste Preis

Hohe Reduktionsrate LSN-Serie Modell 20 Dehnungswellenreduktor 0,73 kg Leichtgewichtsgetriebe

Beste Preis

Kompakte und leichte Ausführung LSN-Reihe Dehnungswellenreduktor Modell 14 Getriebe

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Miniatur-Schaltgetriebe mit niedrigem Rückschlag

Beschreibung des Produkts

Ein Dehnungswellengetriebe (auch als harmonisches Antriebsgetriebe bezeichnet) ist eine Art mechanisches Getriebesystem, das einen flexiblen Splitter mit äußeren Zähnen verwendet.mit einer Breite von mehr als 20 mm,.
Die Verzögerungswellen haben einige Vorteile gegenüber herkömmlichen Getriebesystemen wie Helical- oder Planetengängen, darunter:

Keine Gegenreaktion
Kompaktheit und Leichtgewicht,
hohe Getriebeverhältnisse
gute Auflösung und hervorragende Wiederholbarkeit (lineare Darstellung) bei der Neupositionierung von Trägheitslasten
hohe Drehmomentfähigkeit

Niedrige Gegenreaktion Harmonische Antriebsgetriebe Dehnungswellenreduktor für humanoiden Roboter 0

Nennparameter Tabelle der Miniaturharmonischen Antriebe

Modell	Reduzierungsquote	Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp		Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment		Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit (Fett)	Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit (Fett)	Gegenreaktion	Gewicht	Konstruktionsdauer
		Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp				Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit (Fett)		Gegenreaktion	Gewicht	Konstruktionsdauer
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Weigerung	Uhrzeit
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤ 40	0.06	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤ 40	0.06	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤ 30	0.27	10000
	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3					10000
	100	5	0.51	11	1.12	8.9	0.91	25	2.55					10000

Haupteigenschaften von Miniatur-Spannungswellenreduktoren der LS- und LH-Serie
Erzeugnis	Mini-Spannungswellenreduktor Harmonische Antrieb
Material	Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmierstoffe
Reduzierungsquote	50, 80, 100
Gegenreaktion	Weniger als 30 Bogensekunden
Durchschnittliche Eingabegeschwindigkeit	3500 R/min
Maximale Eingabegeschwindigkeit	8500 R/min
Entworfenes Leben	10000 Stunden
Modell	8, 11
Gewicht	00,06 bis 0,27 kg
Gewährleistung	1 Jahr

Anwendung


Medizinische Geräte	Humnoide Roboter	Luft- und Raumfahrt	CNC-Maschinen

Unsere Fabrik

Niedrige Gegenreaktion Harmonische Antriebsgetriebe Dehnungswellenreduktor für humanoiden Roboter 8

Niedrige Gegenreaktion Harmonische Antriebsgetriebe Dehnungswellenreduktor für humanoiden Roboter 9

Niedrige Gegenreaktion Harmonische Antriebsgetriebe Dehnungswellenreduktor für humanoiden Roboter 10

Häufig gestellte Fragen

1Was ist eine harmonische Antriebskiste?

Eine harmonische Antriebskiste ist eine Art Getriebesystem, das hohe Reduktionsverhältnisse in einer kompakten Größe erzeugt.Es nutzt die Mechanik eines flexiblen Deformierungselements, um Bewegung zu übertragen und hohe Präzision und Drehmoment zu erreichen.

2Wie funktioniert ein harmonischer Antriebsgetriebe?

Eine harmonische Getriebe arbeitet mit einer kreisförmigen Spline, einer Flexspline und einem Wellengenerator.der sich dann an zwei Punkten mit den Zähnen der kreisförmigen Spline verbindet, die durch die Unterschiede in der Zahnzahl zwischen den eingesetzten Elementen ein hohes Reduktionsverhältnis ermöglichen.

3Kann ein harmonischer Antrieb rückwärts gefahren werden?

Ja, die harmonische Antriebsgetriebe kann zurückgefahren werden, was übrigens in jedem typischen Roboterzyklus hunderte Male täglich passiert.Die Lastinertie auf der Ausgangsseite des Getriebes treibt das Getriebe zurück (in kontrollierter Weise), bestimmt durch Motor und Steuerung).

4Was macht ein harmonischer Antrieb?

Harmonische Antriebe werden zur Erhöhung des Ausgangsmoments in Getrieben eingesetzt, die im Fräsen, in der Fertigung und in Maschinen mit Roboterarmen eingesetzt werden.

5Unterstützen Sie die Anpassung eines harmonischen Antriebs?

Wir können einen harmonischen Antrieb anhand der spezifischen Anforderungen und Zeichnungen des Kunden anpassen.

6Was ist der größte Vorteil Ihrer Produkte?

Wir können komplette Produktreihen liefern, und die Qualität unseres harmonischen Antriebs ist stabil.
