Herkunftsort:
Jiangsu, China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
Modell 8, 11, 14, 17
Beschreibung des Produkts
Der Harmonische Antrieb der LHD-I-Serie ist die hochdrehmomentfähige ultraflache Belastungswellen-Wandgetriebe.
Harmonische Antriebe der LHD-I-Serie sind mit einem kompakten und einfachen Layout für eine einfache Integration ausgelegt, bieten einen geringen Fußabdruck und ein geringeres Gewicht für platzbeschränkte Anwendungen.
Diese ultraflachen harmonischen Getriebe-Reduktoren eignen sich hervorragend für den Einsatz als Roboter-Endverbindungen und Kunden-Endreduktoren.
Diese neuen Drehmomentgetriebe mit null Rückschlag haben eine ultraflache Konfiguration und verfügen über ein großes Querwalzlager mit hoher Momentsteifigkeit.
Wesentliche Merkmale
Nennparameter-Tabelle der Harmonischen Antriebe der LHD-Serie
| Modell | Reduzierungsquote | Nenndrehmoment bei 2000r/min Eingang | zulässiges Spitzendrehmoment bei Start und Stopp | Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment | Höchstzulässiges momentanes Drehmoment | Höchstzulässige Eingangsrotationsgeschwindigkeit ((Grieß) | Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit ((Grieß) | Gegenreaktion | Gewicht | Konstruktionsdauer |
| Nm | Nm | Nm | Nm | r/min | r/min | Arc Sec | Weigerung | Uhrzeit | ||
| 14 | 50 | 3.7 | 12 | 4.8 | 23 | 8500 | 3500 | ≤ 20 | 0.34 | 9000 |
| 80 | 5.4 | 16 | 7.7 | 35 | 10000 | |||||
| 100 | 5.4 | 19 | 7.7 | 35 | 10000 | |||||
| 17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | ≤ 20 | 0.42 | 9000 |
| 80 | 15 | 29 | 19 | 61 | 10000 | |||||
| 100 | 16 | 37 | 27 | 71 | 10000 | |||||
| 20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | ≤ 20 | 0.54 | 9000 |
| 80 | 24 | 51 | 33 | 89 | 10000 | |||||
| 100 | 28 | 57 | 34 | 95 | 10000 | |||||
| 25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | ≤ 20 | 0.95 | 9000 |
| 80 | 44 | 96 | 60 | 179 | 10000 | |||||
| 100 | 47 | 110 | 75 | 184 | 10000 | |||||
| 32 | 50 | 53 | 151 | 75 | 268 | 4000 | 3000 | ≤ 20 | 1.9 | 9000 |
| 80 | 83 | 213 | 117 | 398 | 10000 | |||||
| 100 | 96 | 233 | 151 | 420 | 10000 |

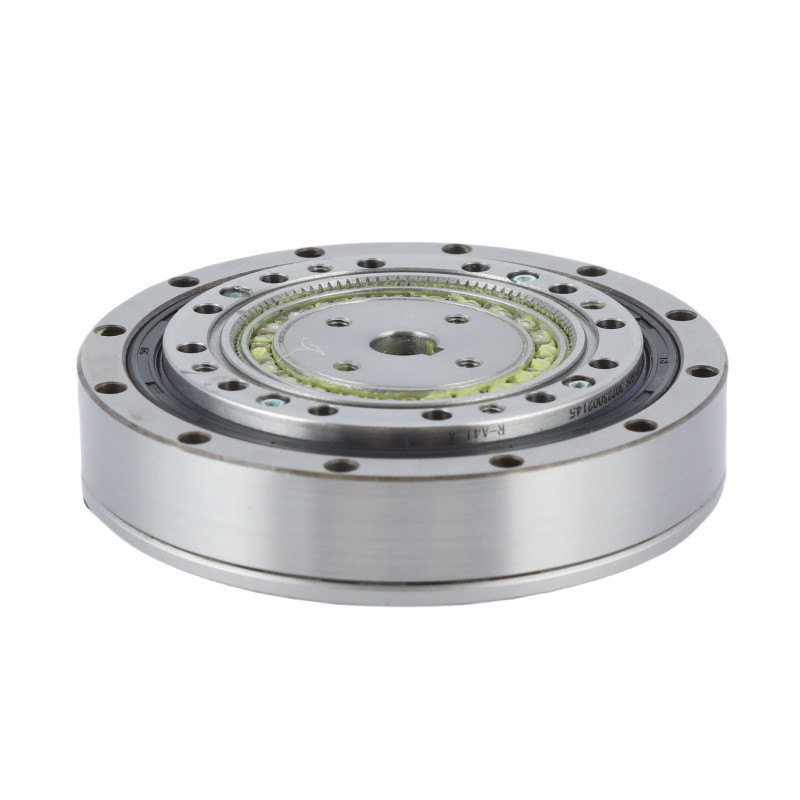

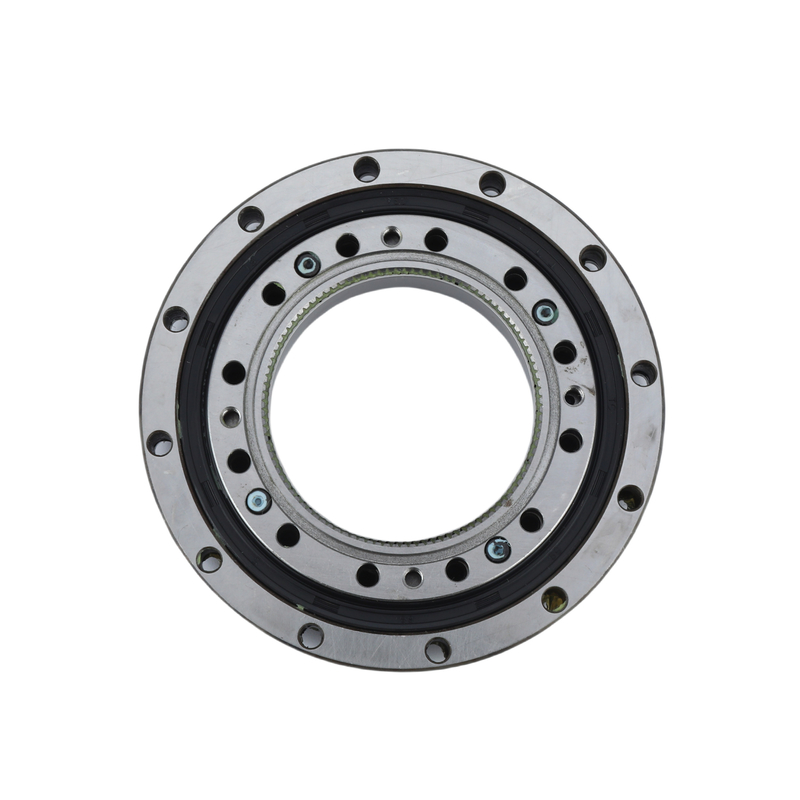

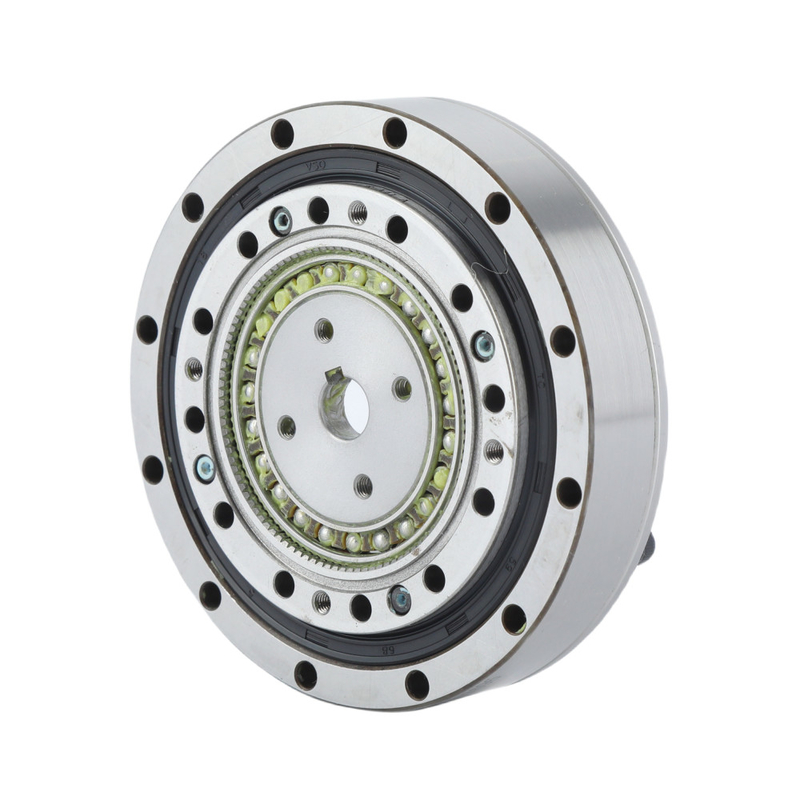

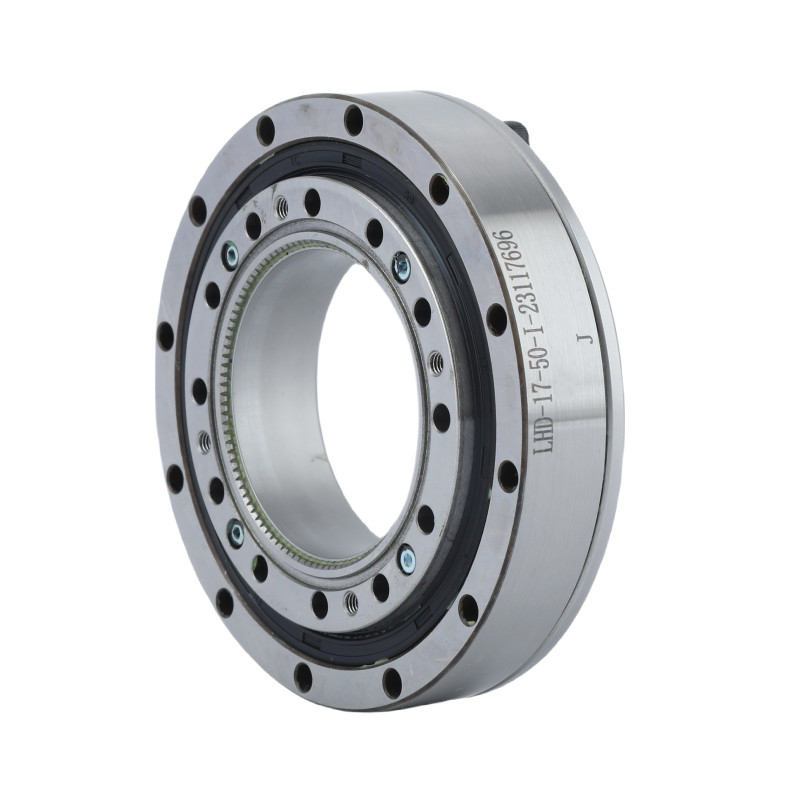

Detaillierte Bildermit einer Leistung von mehr als 10 W
| Haupteigenschaften von Ultra-Flachspannungswellenreduktoren | |||
| Erzeugnis | Ultra-Flachharmonikantrieb | ||
|
Material
|
Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmierstoffe | ||
|
Reduzierungsquote
|
50, 80, 100 | ||
|
Gegenreaktion
|
Weniger als 20 Bogensekunden | ||
|
Durchschnittliche Eingabegeschwindigkeit
|
3500 R/min | ||
|
Maximale Eingabegeschwindigkeit
|
8500 R/min | ||
|
Entworfenes Leben
|
10000 Stunden | ||
|
Modell
|
14, 17, 20, 25, 32 | ||
|
Gewicht
|
00,34 bis 1,9 kg | ||
| Gewährleistung | 1 Jahr | ||
Anwendungen
| |
|
|
| Industrieroboter | CNC-Maschinen | Produktionssysteme |
PDF-Zeichnungen herunterladen
LHD-14-XX-U-I. LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf
LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
Häufig gestellte Fragen
1Kann ein harmonischer Antrieb rückwärts gefahren werden?
Ja, die harmonische Antriebsgetriebe kann zurückgefahren werden, was übrigens in jedem typischen Roboterzyklus hunderte Male täglich passiert.Die Lastinertie auf der Ausgangsseite des Getriebes treibt das Getriebe zurück (in kontrollierter Weise), bestimmt durch Motor und Steuerung).
2.Was macht ein harmonischer Antrieb?
Harmonische Antriebe werden zur Erhöhung des Ausgangsmoments in Getrieben eingesetzt, die im Fräsen, in der Fertigung und in Maschinen mit Roboterarmen eingesetzt werden.
Wir können einen harmonischen Antrieb anhand der spezifischen Anforderungen und Zeichnungen des Kunden anpassen.
4.Was ist der größte Vorteil Ihrer Produkte?
Wir können eine komplette Produktreihe liefern, und die Qualität unseres harmonischen Antriebs ist stabil.
5.Was sind die Hauptbestandteile eines harmonischen Antriebs?
