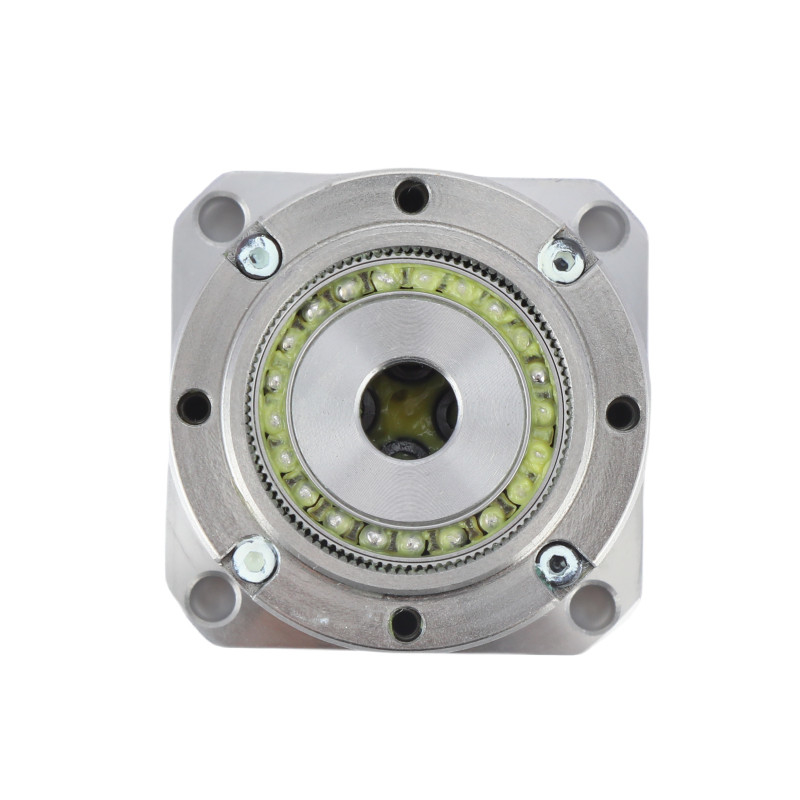

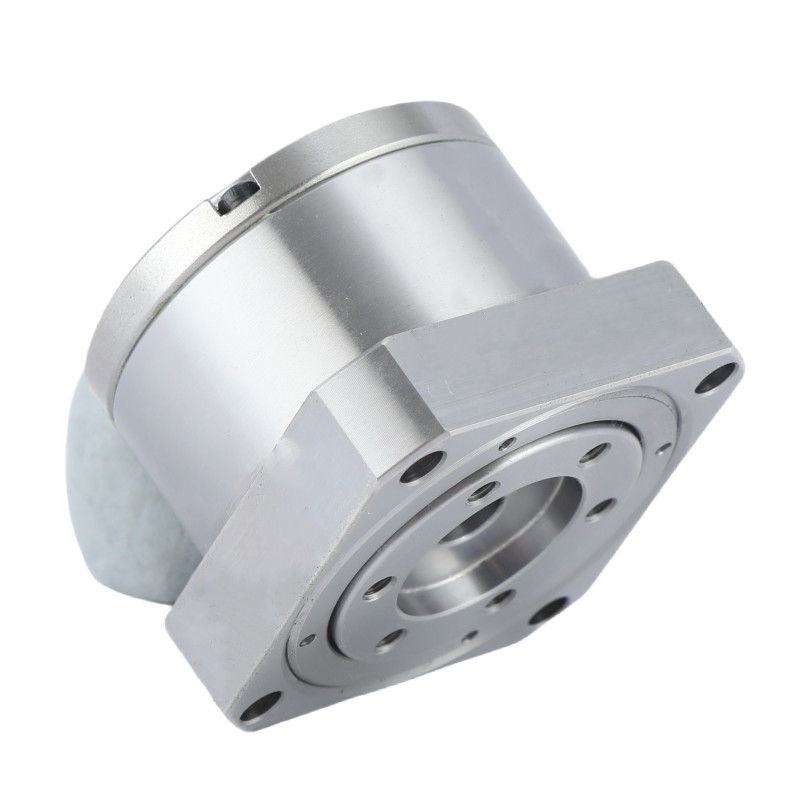

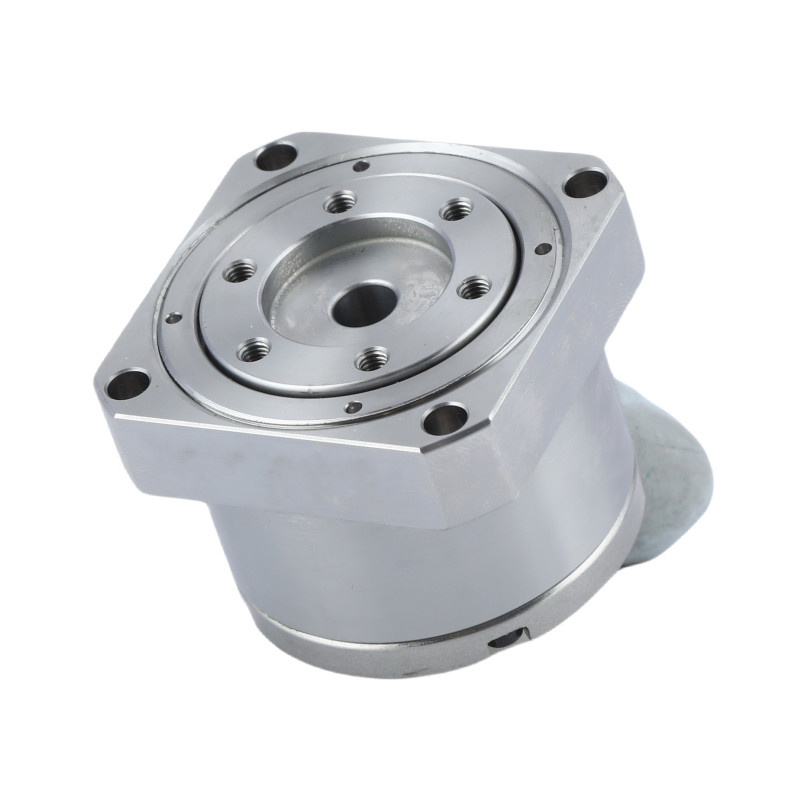

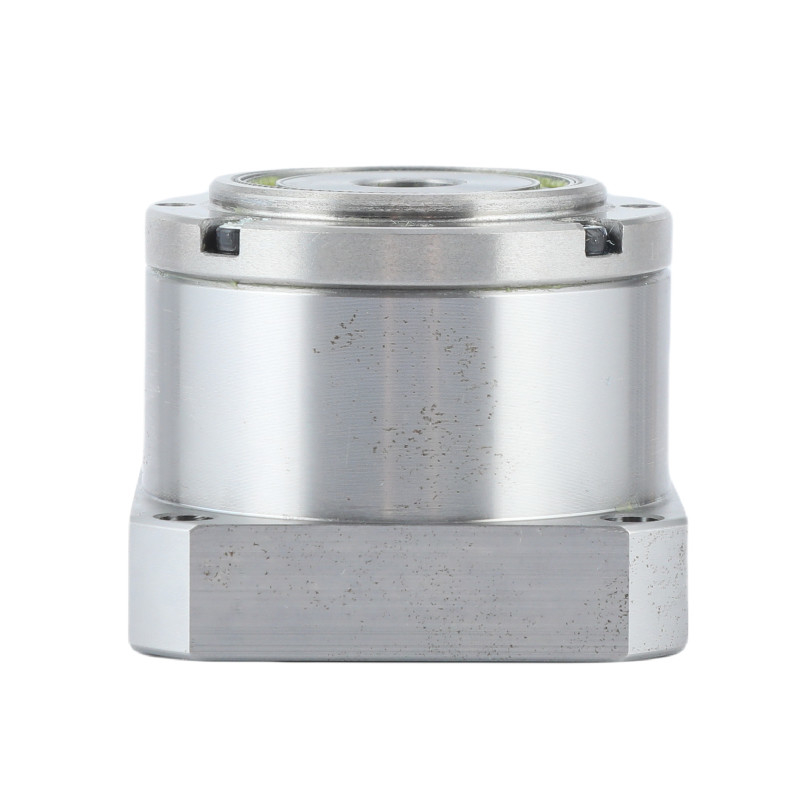

Kleine Größe Hochpräzisionsharmonischer Antrieb

Beschreibung des Produkts

Der Modell 8 und Modell 11 Harmonische Antrieb der LS- und LH-Serie sind als Mini-Form-Spannwellenreduktor bekannt.

Die Miniatur-Spannungswellenreduktoren der Serie LS und LH bieten eine hohe Positionierungsgenauigkeit in einem sehr kompakten Paket.

Diese Mini-Spannwellen-Schaltgetriebe mit harmonischem Antrieb eignen sich hervorragend für Halbleiter- und Robotikanwendungen, insbesondere für kleine industrielle und kollaborative Roboter.Industrieanlagen, bei denen das Gewicht ein entscheidender Faktor ist.

Wie es funktioniert

Die Flexspline ist etwas kleiner im Durchmesser und hat zwei Zähne weniger als die Circular Spline.Die elliptische Form des Wellengenerators bewirkt, dass die Zähne der Flexspline die Kreislauflinie in zwei entgegengesetzten Regionen über die Hauptachse der Ellipse einbindenFür jede 180° Uhrzeigerspielung des Wellengenerators werden die Flexspline-Zähne um einen Zahn gegen den Uhrzeigerspielwinkel in Bezug auf die Kreislauflinie vorangetrieben.Jede vollständige Drehung im Uhrzeigersinn des Wellengenerators führt dazu, dass sich die Flexspline um zwei Zähne gegen den Uhrzeigersinn von ihrer ursprünglichen Position im Verhältnis zur Kreislinie bewegt.

Wesentliche Merkmale

• Becherförmige Struktur, hohe Drehmomentkapazität, hohe Steifigkeit, Standard-Fassstruktur mit starken Vollwalzlagern und langer Lebensdauer.
• Höhere Steifigkeit, Präzision und Drehmoment.
• Kompaktes und prägnantes Design ohne Rückschlag, direkte Motorverbindung für eine bequeme Installation.
• Ein- und Ausgangssynchronisierung.
• Ausgezeichnete Positionsgenauigkeit und Wiederholbarkeit.

Tabelle der Parameter des Miniaturharmonischen Antriebs

Schlüsselmerkmale vonVerringerer von Spannungswellen in Miniaturform der LS- und LH-Serie
Erzeugnis	Mini-Spannungswellenreduktor Harmonische Antrieb
Material	Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmierstoffe
Reduzierungsquote	50, 80, 100
Gegenreaktion	Weniger als 30 Bogensekunden
Durchschnittliche Eingabegeschwindigkeit	3500 R/min
Maximale Eingabegeschwindigkeit	8500 R/min
Entworfenes Leben	10000 Stunden
Modell	8, 11
Gewicht	00,06 bis 0,27 kg
Gewährleistung	1 Jahr

Anwendung

Industrieroboter	Luft- und Raumfahrt
Verpackungssystem	CNC-Maschinen

Häufig gestellte Fragen

---

1Was ist eine harmonische Antriebskiste?

Eine harmonische Antriebskiste ist eine Art Getriebesystem, das hohe Reduktionsverhältnisse in einer kompakten Größe erzeugt.Es nutzt die Mechanik eines flexiblen Deformierungselements, um Bewegung zu übertragen und hohe Präzision und Drehmoment zu erreichen.

2Wie funktioniert ein harmonischer Getriebe?

Eine harmonische Getriebe arbeitet mit einer kreisförmigen Spline, einer Flexspline und einem Wellengenerator.der sich dann an zwei Punkten mit den Zähnen der kreisförmigen Spline verbindet, die durch die Unterschiede in der Zahnzahl zwischen den eingesetzten Elementen ein hohes Reduktionsverhältnis ermöglichen.

3Kann ein harmonischer Antrieb rückwärts gefahren werden?

Ja, die harmonische Antriebsgetriebe kann zurückgefahren werden, was übrigens in jedem typischen Roboterzyklus hunderte Male täglich passiert.Die Lastinertie auf der Ausgangsseite des Getriebes treibt das Getriebe zurück (in kontrollierter Weise), bestimmt durch Motor und Steuerung).

4Was macht ein harmonischer Antrieb?

Harmonische Antriebe werden zur Erhöhung des Ausgangsmoments in Getrieben eingesetzt, die im Fräsen, in der Fertigung und in Maschinen mit Roboterarmen eingesetzt werden.

5Unterstützen Sie die Anpassung eines harmonischen Antriebs?

Wir können einen harmonischen Antrieb anhand der spezifischen Anforderungen und Zeichnungen des Kunden anpassen.

6Was ist der größte Vorteil Ihrer Produkte?

Wir können komplette Produktreihen liefern, und die Qualität unseres harmonischen Antriebs ist stabil.
