Null Rückschlag Kompakter Entwurf Harmonischer Antrieb

Beschreibung des Produkts

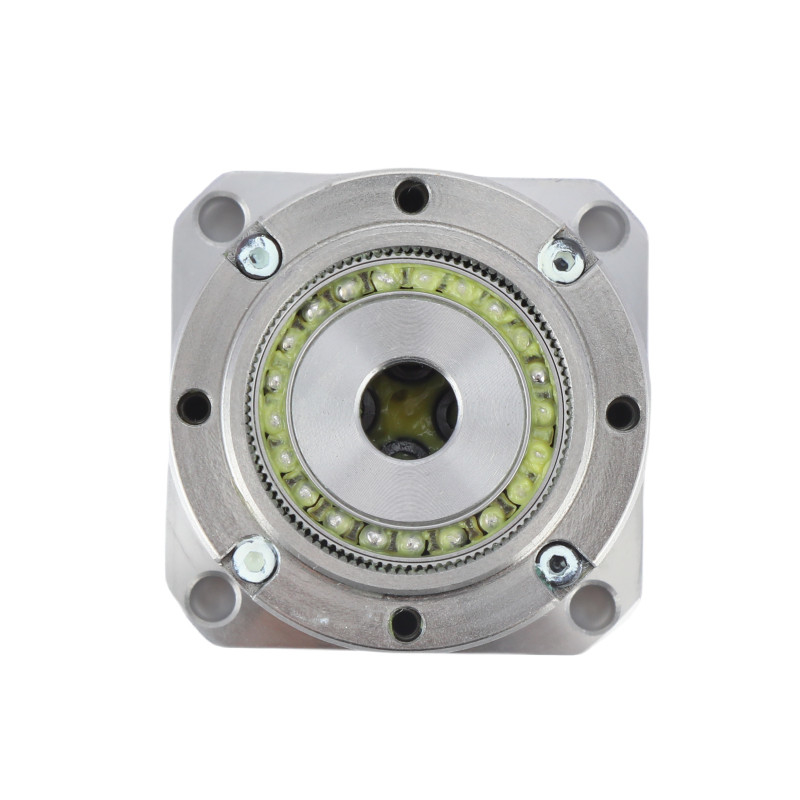

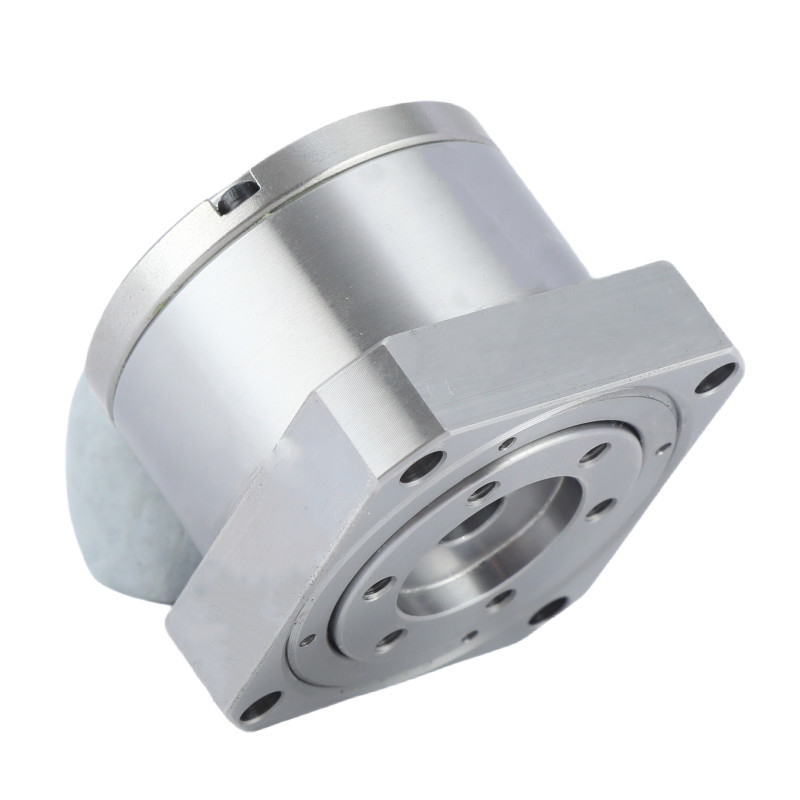

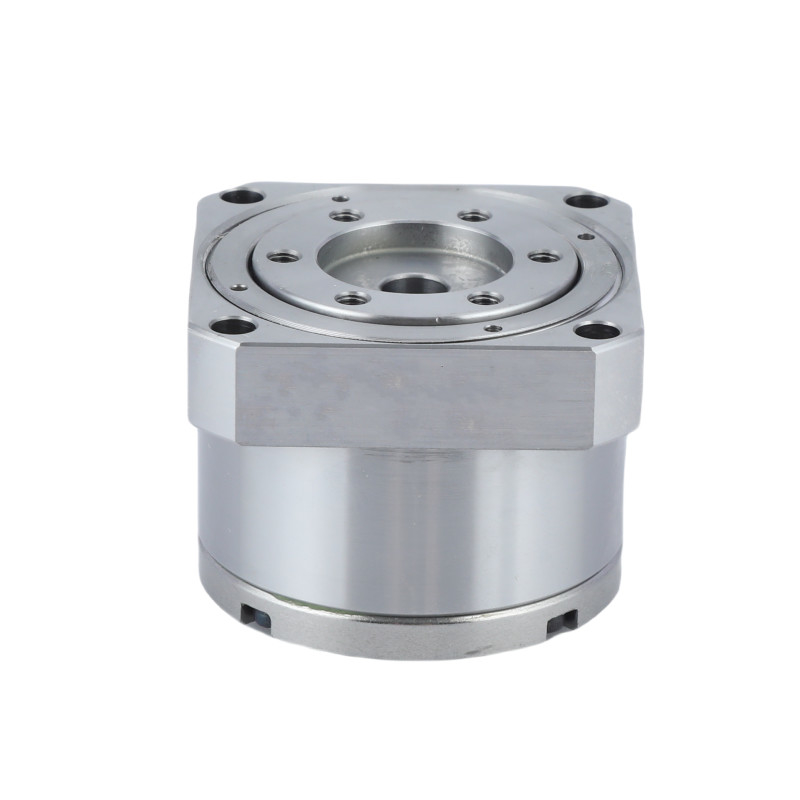

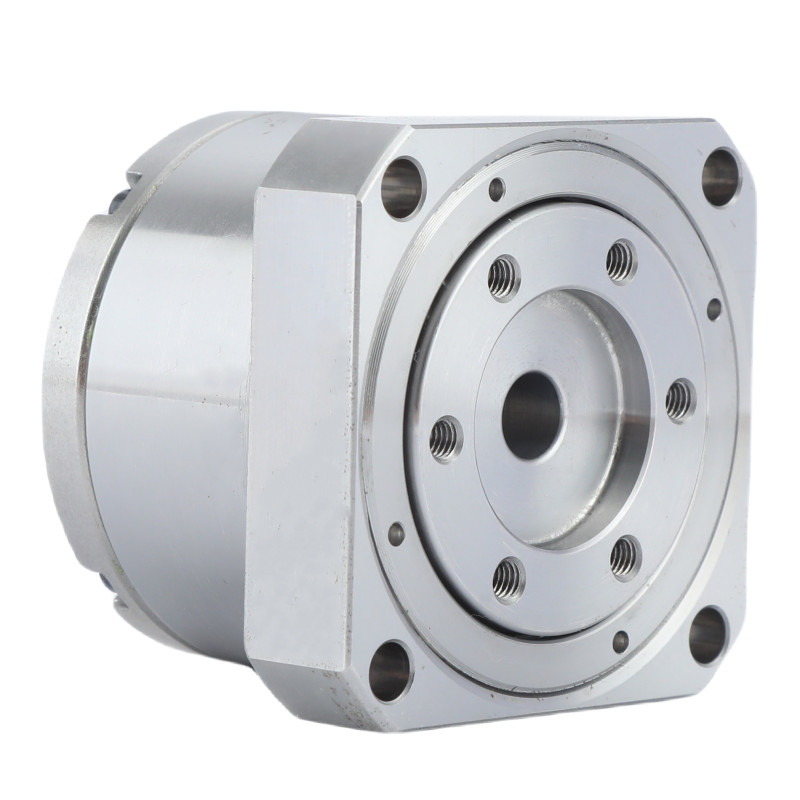

Der Modell 8 und Modell 11 Harmonische Antrieb der LS- und LH-Serie sind als Mini-Form-Spannwellenreduktor bekannt.

Die Miniatur-Spannungswellenreduktoren der Serie LS und LH bieten eine hohe Positionierungsgenauigkeit in einem sehr kompakten Paket.

Diese Mini-Spannwellen-Schaltgetriebe mit harmonischem Antrieb eignen sich hervorragend für Halbleiter- und Robotikanwendungen, insbesondere für kleine industrielle und kollaborative Roboter.Industrieanlagen, bei denen das Gewicht ein entscheidender Faktor ist.

Wie es funktioniert

Die Flexspline ist etwas kleiner im Durchmesser und hat zwei Zähne weniger als die Circular Spline.Die elliptische Form des Wellengenerators bewirkt, dass die Zähne der Flexspline die Kreislauflinie in zwei entgegengesetzten Regionen über die Hauptachse der Ellipse einbindenFür jede 180° Uhrzeigerspielung des Wellengenerators werden die Flexspline-Zähne um einen Zahn gegen den Uhrzeigerspielwinkel in Bezug auf die Kreislauflinie vorangetrieben.Jede vollständige Drehung im Uhrzeigersinn des Wellengenerators führt dazu, dass sich die Flexspline um zwei Zähne gegen den Uhrzeigersinn von ihrer ursprünglichen Position im Verhältnis zur Kreislinie bewegt.

Wesentliche Merkmale

Ultraflache Gestaltung Die Miniature-Serie bietet ein ultraflaches harmonisches Antriebsdesign, das die Kompatibilität mit platzengeschränkten Anwendungen gewährleistet.

Leichtbau Die Anlage ist mit leichten Materialien ausgelegt.MiniaturDiese Serie minimiert das Gesamtgewicht, ohne die Leistung zu beeinträchtigen.

Kompakte GrößeMit einem geringen FormfaktorMiniaturDer harmonische Antrieb in Serie ist ideal für Anwendungen geeignet, bei denen Größenbeschränkungen ein Problem darstellen.

Hochsteifes QuerwalzlagerMit Hilfe von hochsteifem QuerwalzlagernMiniaturDiese Reihe sorgt für eine reibungslose und präzise Bewegungssteuerung und verbessert so die Gesamtleistung.

Höchste EingangsmerkmaleDer integrierte Dehnungswellenreduktor in Kombination mit einem leistungsstarken kleinen Motor ermöglicht dieMiniaturSerien mit den höchsten Eingabecharakteristiken unter den gleichen Getriebebedingungen, die eine optimale Effizienz und Zuverlässigkeit gewährleisten.

Tabelle der Nennparameter



Schlüsselmerkmale vonVerringerer von Spannungswellen in Miniaturform der LS- und LH-Serie
Erzeugnis	Mini-Spannungswellenreduktor Harmonische Antrieb
Material	Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmierstoffe
Reduzierungsquote	50, 80, 100
Gegenreaktion	Weniger als 30 Bogensekunden
Durchschnittliche Eingabegeschwindigkeit	3500 R/min
Maximale Eingabegeschwindigkeit	8500 R/min
Entworfenes Leben	10000 Stunden
Modell	8, 11
Gewicht	00,06 bis 0,27 kg
Gewährleistung	1 Jahr

Anwendung

Humnoide Roboter	CNC-Maschinen	Produktionssysteme

Häufig gestellte Fragen

---

1Kann ein harmonischer Antrieb rückwärts gefahren werden?

Ja, die harmonische Antriebsgetriebe kann zurückgefahren werden, was übrigens in jedem typischen Roboterzyklus hunderte Male täglich passiert.Die Lastinertie auf der Ausgangsseite des Getriebes treibt das Getriebe zurück (in kontrollierter Weise), bestimmt durch Motor und Steuerung).

2Was macht ein harmonischer Antrieb?

Harmonische Antriebe werden zur Erhöhung des Ausgangsmoments in Getrieben eingesetzt, die im Fräsen, in der Fertigung und in Maschinen mit Roboterarmen eingesetzt werden.

3Unterstützen Sie die Anpassung eines harmonischen Antriebs?

Wir können einen harmonischen Antrieb anhand der spezifischen Anforderungen und Zeichnungen des Kunden anpassen.

4Was ist der größte Vorteil Ihrer Produkte?

Wir können komplette Produktreihen liefern, und die Qualität unseres harmonischen Antriebs ist stabil.
