Ultraflache Hochgenauigkeit Harmonische Antrieb Null Rückschlag Harmonische Getriebe

Automation Harmonische Antriebsgetriebe

Hochpräzise Harmonische Getriebe

Industrie-Robotik Harmonische Getriebe

Herkunftsort:

Jiangsu, China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

Modell 8, 11, 14, 17

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Erzeugnis:

LHD - I Ultra-Flachharmonikantrieb

Material:

Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmiermittel

Reduzierungsquote:

50, 80, 100

Gegenreaktion:

≤ 20 Sekunden Bogen

Durchschnittliche Eingabegeschwindigkeit:

3500 R/min

Maximale Eingabegeschwindigkeit:

8500 R/min

Entworfenes Leben:

10000 Stunden

Modell:

14, 17, 20, 25, 32

Gewicht:

00,34 bis 1,9 kg

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Leichtes Gewicht 2,47 kg Modell 32 Dehnungswellenreduktor Niedrigrückschlag Harmonische Getriebe

Beste Preis

Niedrige Rückschläge und hohe Effizienz Modell 25 Dehnungswellenreduktor Ultraleichtharmonische Getriebe

Beste Preis

Hohe Reduktionsrate LSN-Serie Modell 20 Dehnungswellenreduktor 0,73 kg Leichtgewichtsgetriebe

Beste Preis

Kompakte und leichte Ausführung LSN-Reihe Dehnungswellenreduktor Modell 14 Getriebe

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Ultra-Flach-Hochgenauigkeit Harmonische Antrieb

Name: Ultraflache Hochgenauigkeit Harmonische Antrieb Null Rückschlag Harmonische Getriebe
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Modell 8, 11, 14, 17
Availability: InStock

Beschreibung des Produkts

Der Harmonische Antrieb der LHD-I-Serie ist die hochdrehmomentfähige ultraflache Belastungswellen-Wandgetriebe.

Harmonische Antriebe der LHD-I-Serie sind mit einem kompakten und einfachen Layout für eine einfache Integration ausgelegt, bieten einen geringen Fußabdruck und ein geringeres Gewicht für platzbeschränkte Anwendungen.

Diese ultraflachen harmonischen Getriebe-Reduktoren eignen sich hervorragend für den Einsatz als Roboter-Endverbindungen und Kunden-Endreduktoren.

Wesentliche Merkmale

Ultraflache Struktur
Kompaktes und einfaches Design
Kleine Größe und leichtes Gewicht
Hohe Drehmomentkapazität und hohe Steifigkeit
Koaxiale Eingabe und Ausgabe

Nennparameter-Tabelle der Harmonischen Antriebe der LHD-Serie

Modell	Reduzierungsquote	Nenndrehmoment bei 2000r/min Eingang	zulässiges Spitzendrehmoment bei Start und Stopp	Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment	Höchstzulässiges momentanes Drehmoment	Höchstzulässige Eingangsrotationsgeschwindigkeit ((Grieß)	Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit ((Grieß)	Gegenreaktion	Gewicht	Konstruktionsdauer
		Nenndrehmoment bei 2000r/min Eingang	zulässiges Spitzendrehmoment bei Start und Stopp		Höchstzulässiges momentanes Drehmoment			Gegenreaktion	Gewicht	Konstruktionsdauer
		Nm	Nm	Nm	Nm	r/min	r/min	Arc Sec	Weigerung	Uhrzeit
14	50	3.7	12	4.8	23	8500	3500	≤ 20	0.34	9000
	80	5.4	16	7.7	35					10000
	100	5.4	19	7.7	35					10000
17	50	11	23	18	48	7300	3500	≤ 20	0.42	9000
	80	15	29	19	61					10000
	100	16	37	27	71					10000
20	50	17	39	24	69	6500	3500	≤ 20	0.54	9000
	80	24	51	33	89					10000
	100	28	57	34	95					10000
25	50	27	69	38	127	5600	3500	≤ 20	0.95	9000
	80	44	96	60	179					10000
	100	47	110	75	184					10000
32	50	53	151	75	268	4000	3000	≤ 20	1.9	9000
	80	83	213	117	398					10000
	100	96	233	151	420					10000

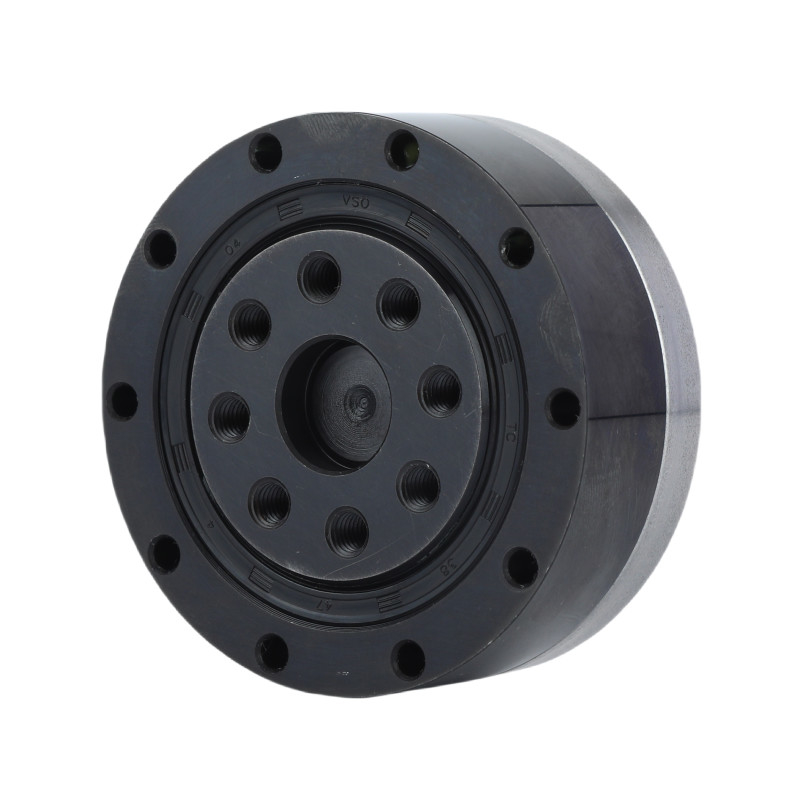

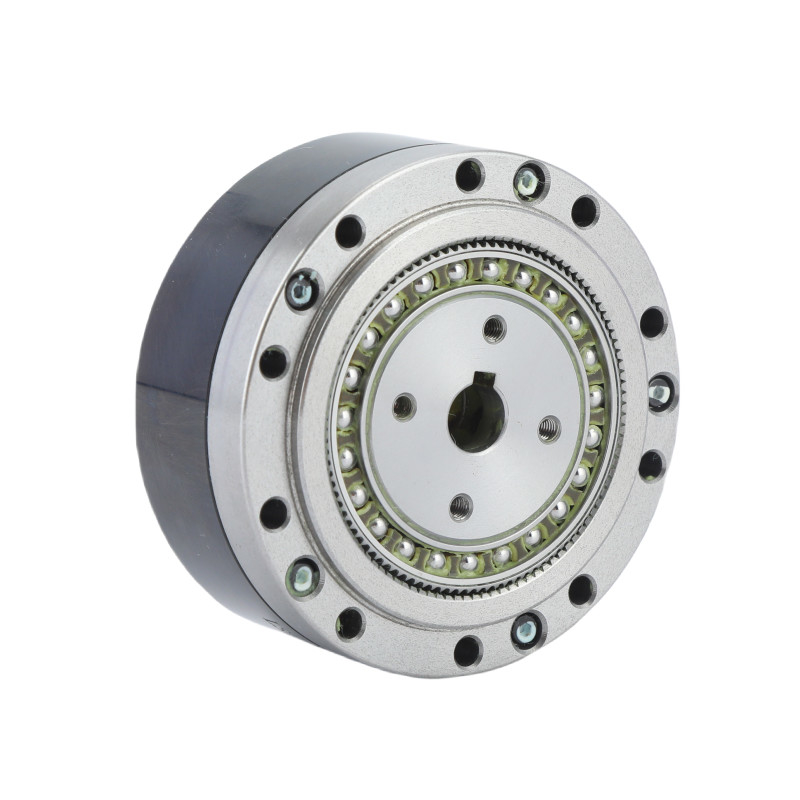

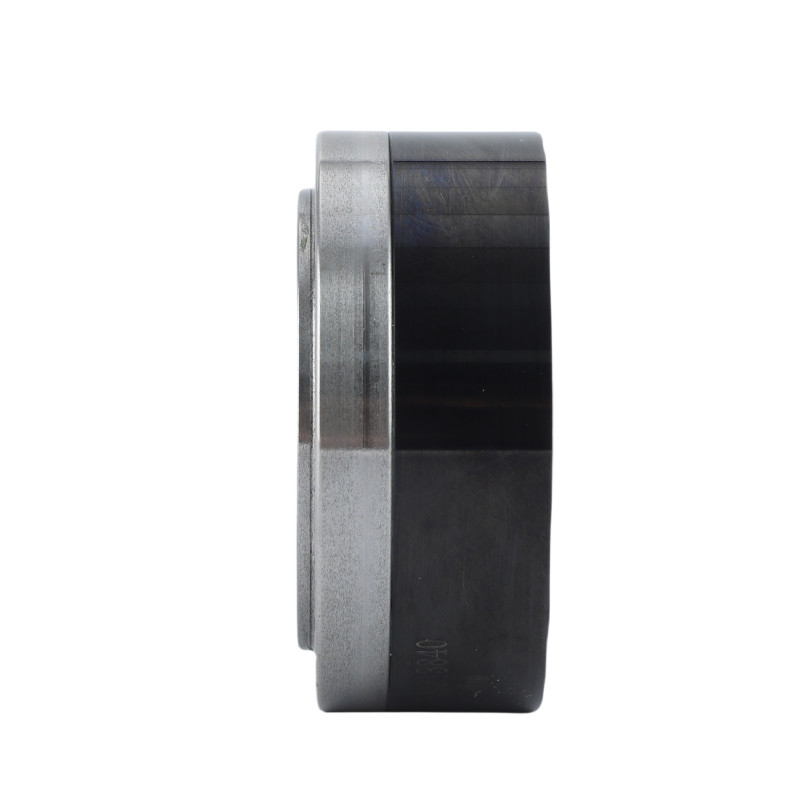

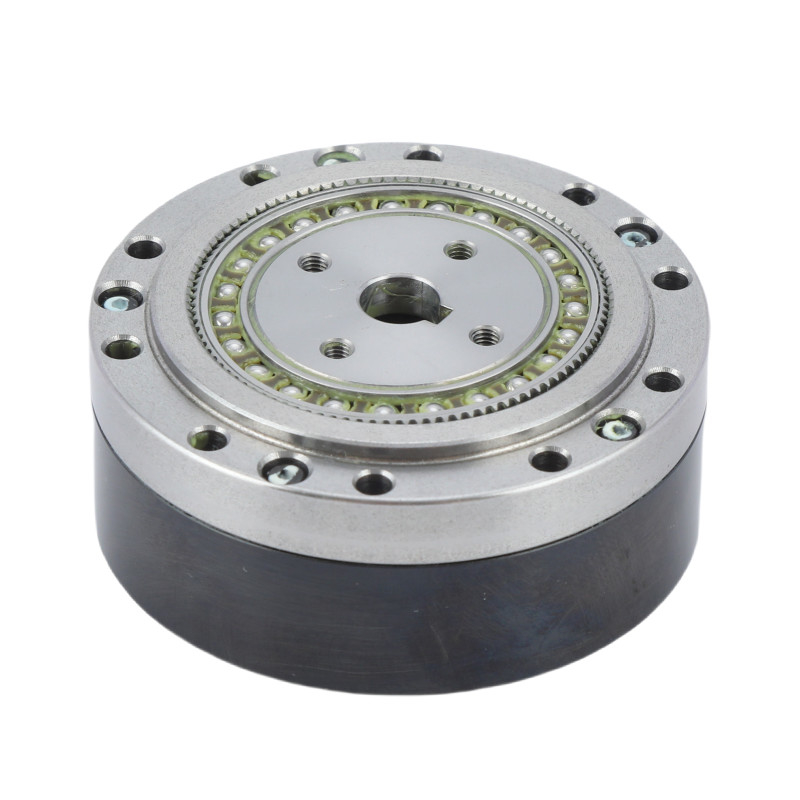

Detaillierte Bilder des LHD-Harmonischen Antriebs

Haupteigenschaften des LHD-Ultra-Flachspannwellenreduktors der Serie I
Erzeugnis	Ultra-Flachharmonikantrieb
Material	Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmierstoffe
Reduzierungsquote	50, 80, 100
Gegenreaktion	Weniger als 20 Bogensekunden
Durchschnittliche Eingabegeschwindigkeit	3500 R/min
Maximale Eingabegeschwindigkeit	8500 R/min
Entworfenes Leben	10000 Stunden
Modell	14, 17, 20, 25, 32
Gewicht	00,34 bis 1,9 kg
Gewährleistung	1 Jahr

Anwendungen


Industrie-Roboter	Herstellungsverfahren	Hämnoid-Roboter	Optische Maschinen

PDF-Zeichnungen herunterladen

LHD-14-XX-U-I. LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf

LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf

Häufig gestellte Fragen

1Kann ein harmonischer Antrieb rückwärts gefahren werden?

Ja, die harmonische Antriebsgetriebe kann zurückgefahren werden, was übrigens in jedem typischen Roboterzyklus hunderte Male täglich passiert.Die Lastinertie auf der Ausgangsseite des Getriebes treibt das Getriebe zurück (in kontrollierter Weise), bestimmt durch Motor und Steuerung).

2Was macht ein harmonischer Antrieb?

Harmonische Antriebe werden zur Erhöhung des Ausgangsmoments in Getrieben eingesetzt, die im Fräsen, in der Fertigung und in Maschinen mit Roboterarmen eingesetzt werden.

3Unterstützen Sie die Anpassung eines harmonischen Antriebs?

Wir können einen harmonischen Antrieb anhand der spezifischen Anforderungen und Zeichnungen des Kunden anpassen.

4Was ist der größte Vorteil Ihrer Produkte?

Wir können eine komplette Produktreihe liefern, und die Qualität unseres harmonischen Antriebs ist stabil.
