Integrierte Antriebs- und Steuerung	Hochgenaue Positionierung	Direktantriebs-Schließschleifsteuerungstechnologie	Ultra dünne Größe

Produktübersicht

Modell	ELS-SW	ELS-SW	ELS-SW	ELS-30	ELS-30	ELS-30	ELS-50	ELS-50	ELS-50
Gesamtreise	30,50 mm	30,50 mm	30,50 mm	30 mm	30 mm	30 mm	50 mm	50 mm	50 mm
Blei der Blei-Schraube mm	2 mm	4 mm	6 mm	2 mm	4 mm	6 mm	2 mm	4 mm	6 mm
Nennantrieb N	100 N	50 N	30N	100 N	50 N	30N	100 N	50 N	30N
Mindestantrieb N	30N	15N	9N	30N	15N	9N	30N	15N	9N
Höchstgeschwindigkeit mm/s	100 mm/s	200 mm/s	300 mm/s	100 mm/s	200 mm/s	300 mm/s	100 mm/s	200 mm/s	300 mm/s
Höchstbeschleunigung G	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3
Maximales tragbares Gewicht - Horizontale kg	6 kg	3 kg	2 kg	6 kg	3 kg	2 kg	6 kg	3 kg	2 kg
Maximales tragbares Gewicht - vertikal kg	1.5 kg	0.75 kg	0.5 kg	1.5 kg	0.75 kg	0.5 kg	1.5 kg	0.75 kg	0.5 kg
Genauigkeit der Wiederholung der Position in mm	±0,02 mm	±0,02 mm	±0,02 mm	±0,02 mm	±0,02 mm	±0,02 mm	±0,02 mm	±0,02 mm	±0,02 mm
Körperbreite mm	36 mm	36 mm	36 mm	45 mm	45 mm	45 mm	45 mm	45 mm	45 mm
Beschreibung der Funktion	Positionsmodus/Druckmodus	Positionsmodus/Druckmodus	Positionsmodus/Druckmodus	Positionsmodus/Druckmodus	Positionsmodus/Druckmodus	Positionsmodus/Druckmodus	Positionsmodus/Druckmodus	Positionsmodus/Druckmodus	Positionsmodus/Druckmodus
Kommunikationsprotokoll	Eingebettet: Modbus RTU (RS485)	Eingebettet: Modbus RTU (RS485)	Eingebettet: Modbus RTU (RS485)	Eingebettet: Modbus RTU (RS485)	Eingebettet: Modbus RTU (RS485)	Eingebettet: Modbus RTU (RS485)	Eingebettet: Modbus RTU (RS485)	Eingebettet: Modbus RTU (RS485)	Eingebettet: Modbus RTU (RS485)
Kommunikationsprotokoll	Digitale E/A, IO-Verbindung optional	Digitale E/A, IO-Verbindung optional	Digitale E/A, IO-Verbindung optional	Digitale E/A, IO-Verbindung optional	Digitale E/A, IO-Verbindung optional	Digitale E/A, IO-Verbindung optional	Digitale E/A, IO-Verbindung optional	Digitale E/A, IO-Verbindung optional	Digitale E/A, IO-Verbindung optional
Empfohlene Umgebung	0 ~ 40 °C, < 85% RH	0 ~ 40 °C, < 85% RH	0 ~ 40 °C, < 85% RH	0 ~ 40 °C, < 85% RH	0 ~ 40 °C, < 85% RH	0 ~ 40 °C, < 85% RH	0 ~ 40 °C, < 85% RH	0 ~ 40 °C, < 85% RH	0 ~ 40 °C, < 85% RH
Schnittstellenkabel-Auslassmethode	Rücken-/Seitenöffnung	Rücken-/Seitenöffnung	Rücken-/Seitenöffnung	Rücken-/Seitenöffnung	Rücken-/Seitenöffnung	Rücken-/Seitenöffnung	Rücken-/Seitenöffnung	Rücken-/Seitenöffnung	Rücken-/Seitenöffnung
Lebensdauer beim Laufen	50 Millionen Hin- und Rückfahrten/5000 km	50 Millionen Hin- und Rückfahrten/5000 km	50 Millionen Hin- und Rückfahrten/5000 km	50 Millionen Hin- und Rückfahrten/5000 km	50 Millionen Hin- und Rückfahrten/5000 km	50 Millionen Hin- und Rückfahrten/5000 km	50 Millionen Hin- und Rückfahrten/5000 km	50 Millionen Hin- und Rückfahrten/5000 km	50 Millionen Hin- und Rückfahrten/5000 km
Nennspannung V	Gleichspannung 24V ± 10%	Gleichspannung 24V ± 10%	Gleichspannung 24V ± 10%	Gleichspannung 24V ± 10%	Gleichspannung 24V ± 10%	Gleichspannung 24V ± 10%	Gleichspannung 24V ± 10%	Gleichspannung 24V ± 10%	Gleichspannung 24V ± 10%
Nennstrom A	1.5A	1.5A	1.5A	1.5A	1.5A	1.5A	1.5A	1.5A	1.5A
Spitzenstrom A	3A	3A	3A	3A	3A	3A	3A	3A	3A
Nennleistung W	20 W	20 W	20 W	20 W	20 W	20 W	20 W	20 W	20 W
Typ des Motors	Gleichstromservomotor	Gleichstromservomotor	Gleichstromservomotor	Gleichstromservomotor	Gleichstromservomotor	Gleichstromservomotor	Gleichstromservomotor	Gleichstromservomotor	Gleichstromservomotor
Statisches zulässiges Drehmoment Mx	32 N·m	32 N·m	32 N·m	32 N·m	32 N·m	32 N·m	32 N·m	32 N·m	32 N·m
Statisches zulässiges Drehmoment der Last My	20 N·m	20 N·m	20 N·m	20 N·m	20 N·m	20 N·m	20 N·m	20 N·m	20 N·m
Statisches zulässiges Drehmoment Mz	23 N·m	23 N·m	23 N·m	23 N·m	23 N·m	23 N·m	23 N·m	23 N·m	23 N·m
Dynamisches zulässiges Drehmoment der Last Mx	12.5 N·m	12.5 N·m	12.5 N·m	12.5 N·m	12.5 N·m	12.5 N·m	12.5 N·m	12.5 N·m	12.5 N·m
Dynamisches zulässiges Lastdrehmoment	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m
Dynamisches zulässiges Drehmoment der Last Mz	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m
Schutzniveau	IP40	IP40	IP40	IP40	IP40	IP40	IP40	IP40	IP40
Übereinstimmung mit internationalen Normen	CE, FCC, RoHS	CE, FCC, RoHS	CE, FCC, RoHS	CE, FCC, RoHS	CE, FCC, RoHS	CE, FCC, RoHS	CE, FCC, RoHS	CE, FCC, RoHS	CE, FCC, RoHS
Installationsmethode	Horizontale Anlage, vertikale Anlage, seitlich stehende Anlage, Hängedecke	Horizontale Anlage, vertikale Anlage, seitlich stehende Anlage, Hängedecke	Horizontale Anlage, vertikale Anlage, seitlich stehende Anlage, Hängedecke	Horizontale Anlage, vertikale Anlage, seitlich stehende Anlage, Hängedecke	Horizontale Anlage, vertikale Anlage, seitlich stehende Anlage, Hängedecke	Horizontale Anlage, vertikale Anlage, seitlich stehende Anlage, Hängedecke	Horizontale Anlage, vertikale Anlage, seitlich stehende Anlage, Hängedecke	Horizontale Anlage, vertikale Anlage, seitlich stehende Anlage, Hängedecke	Horizontale Anlage, vertikale Anlage, seitlich stehende Anlage, Hängedecke

Anwendung

3C Elektronik	Lithiumbatterie	Präzisionsfertigung	- Ich weiß.Elektrische Ausrüstung	Autos und verwandte Fahrzeuge	Bildung

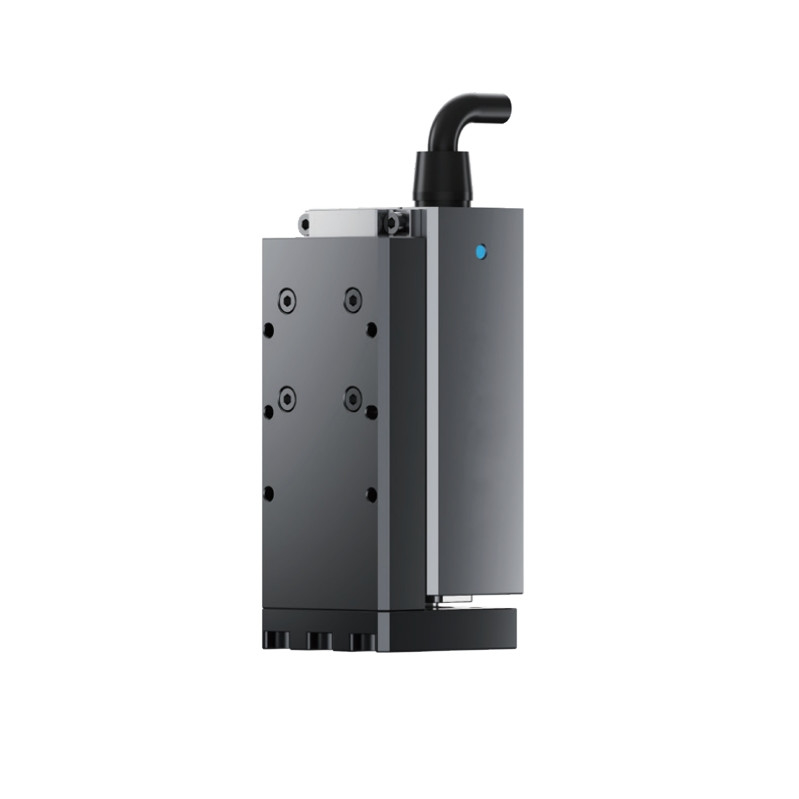

Miniatur-Ultra-Dünngröße ELS-Serie Elektrische lineare Schiebetisch mit hoher Energiedichte
