Miniaturgetriebe mit hoher Genauigkeit

Hochgenaue Spannungswellengetriebe

Miniaturgetriebe für Spannungswellen

mit einer Breite von mehr als 20 mm

Herkunftsort:

Jiangsu, China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

Modell 8, Modell 11

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Erzeugnis:

Minimaler Spannungswellenreduktor

Material:

Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmiermittel

Reduzierungsquote:

50, 80, 100

Gegenreaktion:

≤ 30 Sekunden Bogen

Durchschnittliche Eingabegeschwindigkeit:

3500 R/min

Entworfenes Leben:

10000 Stunden

Modell:

8, 11

Gewicht:

00,06 bis 0,27 kg

Gewährleistung:

1 Jahr

Anwendung:

Roboter, Verpackungsmaschinen, Energie

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Leichtes Gewicht 2,47 kg Modell 32 Dehnungswellenreduktor Niedrigrückschlag Harmonische Getriebe

Beste Preis

Niedrige Rückschläge und hohe Effizienz Modell 25 Dehnungswellenreduktor Ultraleichtharmonische Getriebe

Beste Preis

Hohe Reduktionsrate LSN-Serie Modell 20 Dehnungswellenreduktor 0,73 kg Leichtgewichtsgetriebe

Beste Preis

Kompakte und leichte Ausführung LSN-Reihe Dehnungswellenreduktor Modell 14 Getriebe

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

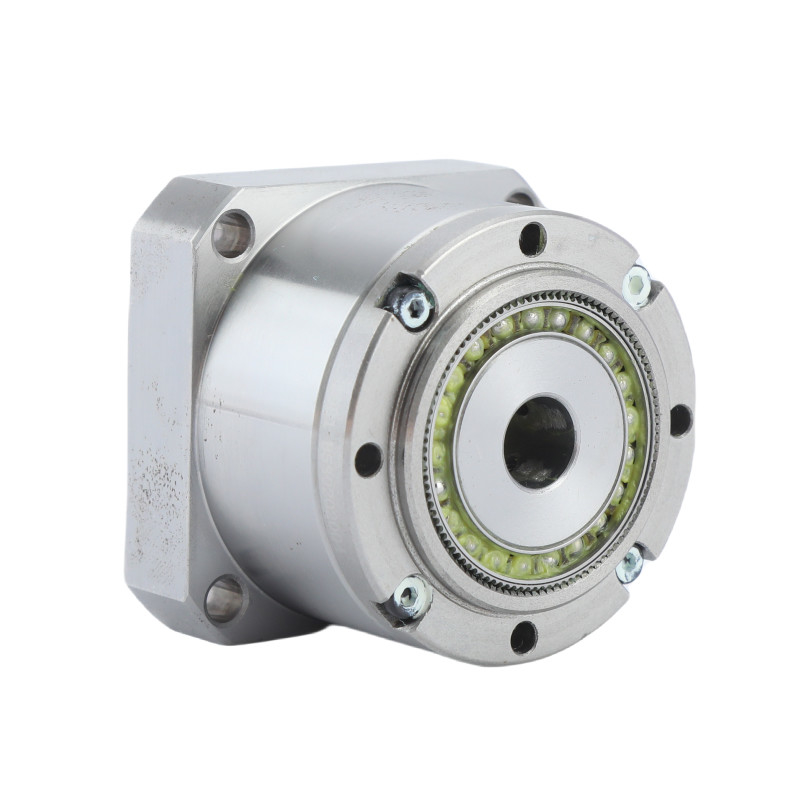

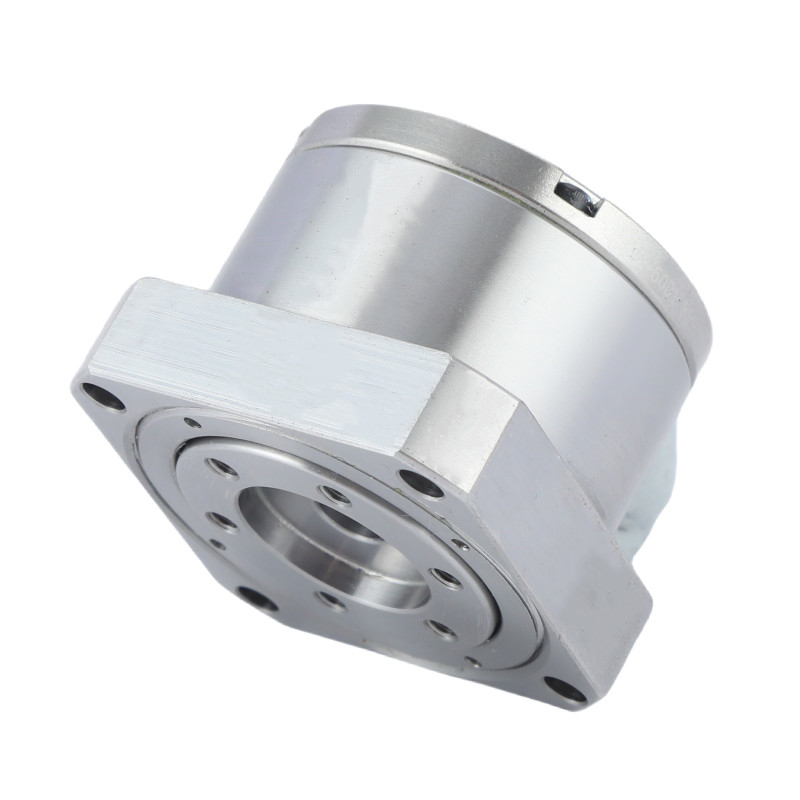

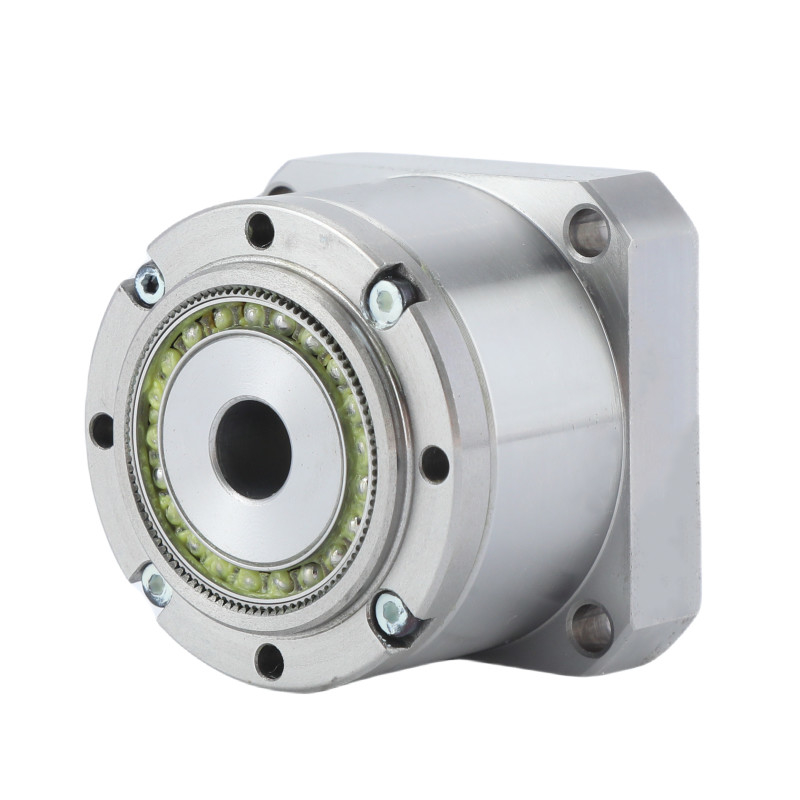

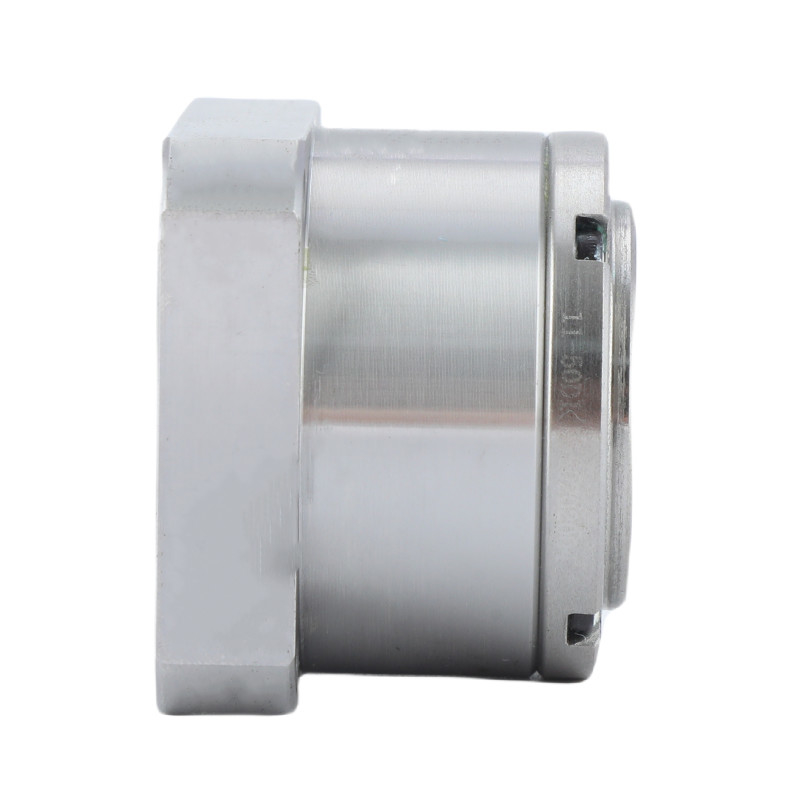

Miniatur-Spannungswellenreduktor mit hoher Genauigkeit

Name: Miniaturgetriebe mit hoher Genauigkeit
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Modell 8, Modell 11
Availability: InStock

Beschreibung des Produkts

Der Modell 8 und Modell 11 Harmonische Antrieb der LS- und LH-Serie sind als Mini-Form-Spannwellenreduktor bekannt.

Die Miniatur-Spannungswellenreduktoren der Serie LS und LH bieten eine hohe Positionierungsgenauigkeit in einem sehr kompakten Paket.

Diese Mini-Spannwellen-Schaltgetriebe mit harmonischem Antrieb eignen sich hervorragend für Halbleiter- und Robotikanwendungen, insbesondere für kleine industrielle und kollaborative Roboter.Industrieanlagen, bei denen das Gewicht ein entscheidender Faktor ist.

Wie es funktioniert

Die Flexspline ist etwas kleiner im Durchmesser und hat zwei Zähne weniger als die Circular Spline.Die elliptische Form des Wellengenerators bewirkt, dass die Zähne der Flexspline die Kreislauflinie in zwei entgegengesetzten Regionen über die Hauptachse der Ellipse einbindenFür jede 180° Uhrzeigerspielung des Wellengenerators werden die Flexspline-Zähne um einen Zahn gegen den Uhrzeigerspielwinkel in Bezug auf die Kreislauflinie vorangetrieben.Jede vollständige Drehung im Uhrzeigersinn des Wellengenerators führt dazu, dass sich die Flexspline um zwei Zähne gegen den Uhrzeigersinn von ihrer ursprünglichen Position im Verhältnis zur Kreislinie bewegt.

Miniaturgetriebe mit hoher Genauigkeit 0

Wesentliche Merkmale

Ultraflache GestaltungDie Miniature-Serie bietet ein ultraflaches harmonisches Antriebsdesign, das die Kompatibilität mit platzengeschränkten Anwendungen gewährleistet.

LeichtbauDie Anlage ist mit leichten Materialien ausgelegt.MiniaturDiese Serie minimiert das Gesamtgewicht, ohne die Leistung zu beeinträchtigen.

Kompakte GrößeMit einem geringen FormfaktorMiniaturDer harmonische Antrieb in Serie ist ideal für Anwendungen geeignet, bei denen Größenbeschränkungen ein Problem darstellen.

Hochsteifes QuerwalzlagerMit Hilfe von hochsteifem QuerwalzlagernMiniaturDiese Reihe sorgt für eine reibungslose und präzise Bewegungssteuerung und verbessert so die Gesamtleistung.

Höchste EingangsmerkmaleDer integrierte Dehnungswellenreduktor in Kombination mit einem leistungsstarken kleinen Motor ermöglicht dieMiniaturSerien mit den höchsten Eingabecharakteristiken unter den gleichen Getriebebedingungen, die eine optimale Effizienz und Zuverlässigkeit gewährleisten.

Tabelle der Parameter des Miniaturharmonischen Antriebs

Modell	Reduzierungsquote	Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp		Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment		Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit (Fett)	Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit (Fett)	Gegenreaktion	Gewicht	Konstruktionsdauer
		Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp				Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit (Fett)		Gegenreaktion	Gewicht	Konstruktionsdauer
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Weigerung	Uhrzeit
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤ 40	0.06	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤ 40	0.06	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤ 30	0.27	10000
	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3					10000
	100	5	0.51	11	1.12	8.9	0.91	25	2.55					10000

Schlüsselmerkmale vonVerringerer von Spannungswellen in Miniaturform der LS- und LH-Serie
Erzeugnis	Mini-Spannungswellenreduktor Harmonische Antrieb
Material	Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmierstoffe
Reduzierungsquote	50, 80, 100
Gegenreaktion	Weniger als 30 Bogensekunden
Durchschnittliche Eingabegeschwindigkeit	3500 R/min
Maximale Eingabegeschwindigkeit	8500 R/min
Entworfenes Leben	10000 Stunden
Modell	8, 11
Gewicht	00,06 bis 0,27 kg
Gewährleistung	1 Jahr

Anwendungen


Produktionssysteme	Luft- und Raumfahrt	Humnoide Roboter
