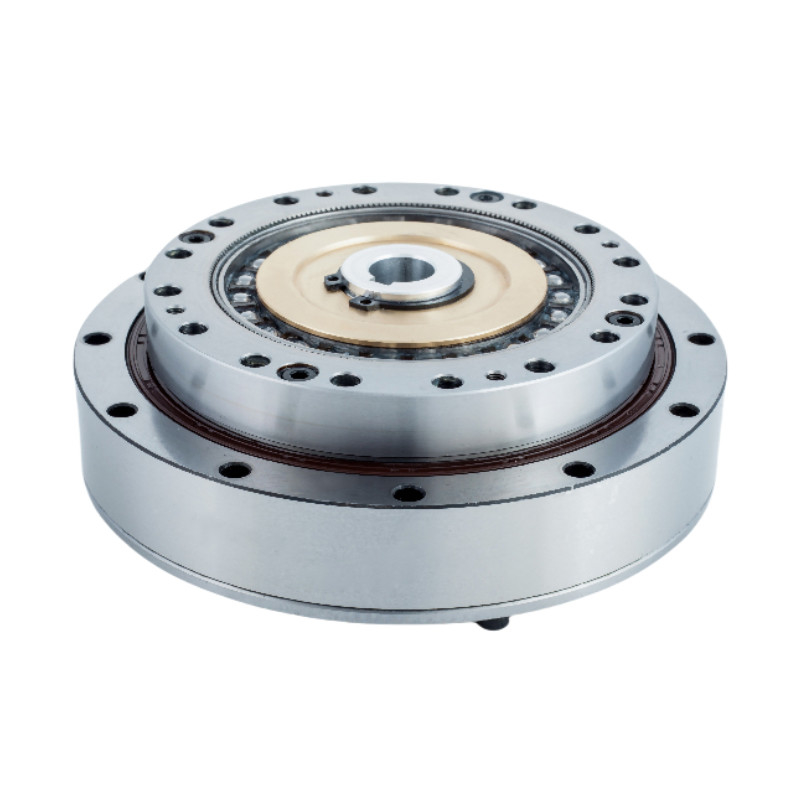

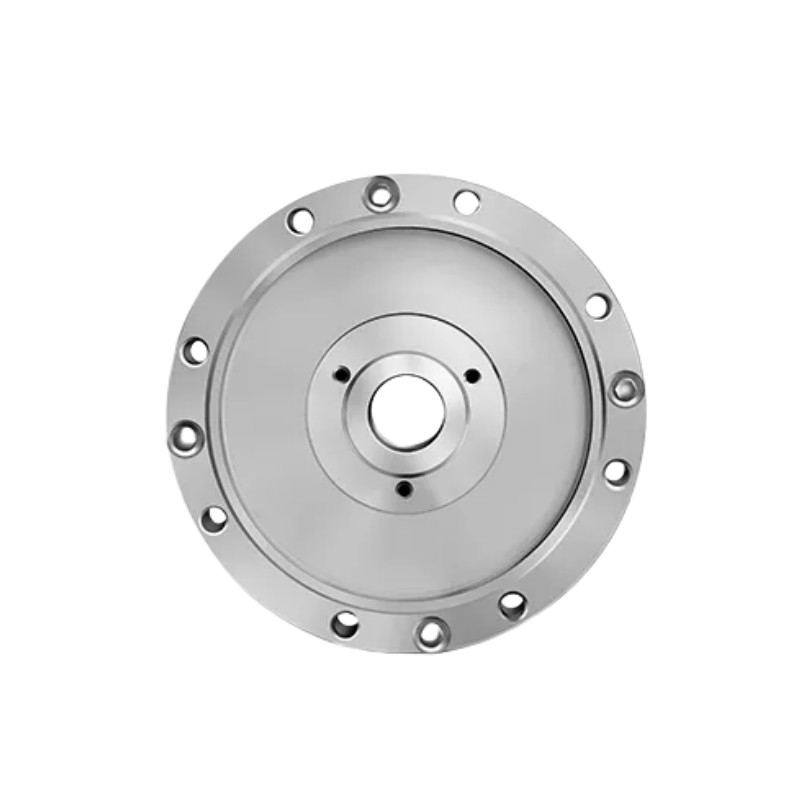

30% leichter Harmonische Antrieb Reduktor Getriebe LSN-II Serie Modell 32 Hochpräzision

Modell 32 Harmonische Antriebsreduktor

High-Precision harmonische Antriebsreduktor

Hochpräzisions-harmonischer Getriebe-Reduktor

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

Die in Absatz 1 genannten Angaben sind zu beachten.

Kontakt mit uns

Bitte um ein Angebot

30% leichter Harmonische Antrieb Reduktor Getriebe LSN-II Serie Modell 32 Hochpräzision

Einzelheiten zum Produkt

Erzeugnis:

Modell 32 Dehnungswellenreduktor Harmonische Zahnräder

Reduzierungsquote:

50:1, 80:1, 100:1, 120:1

Gegenreaktion:

≤ 20 Sekunden Bogen

Nenndrehmoment bei 2000r/min Eingang:

76 bis 137 Nm

Höchstdrehmoment bei Start und Stopp:

216 bis 353 Nm

Durchschnittliche Eingabegeschwindigkeit:

3500 R/min

Maximale Eingabegeschwindigkeit:

4800 r/min

Entworfenes Leben:

15000 Stunden

Eigenschaften:

Leichtgewicht, hohe Präzision, hohe Genauigkeit, keine Gegenreaktion

Gewicht:

2.47 Kilo

Anwendung:

Humanoide Roboter, Leichtmetall- und Kunststoffmaschinenwerkzeuge, Raumfahrtausrüstung, optische Mas

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Leichtes Gewicht 2,47 kg Modell 32 Dehnungswellenreduktor Niedrigrückschlag Harmonische Getriebe

Beste Preis

Niedrige Rückschläge und hohe Effizienz Modell 25 Dehnungswellenreduktor Ultraleichtharmonische Getriebe

Beste Preis

Hohe Reduktionsrate LSN-Serie Modell 20 Dehnungswellenreduktor 0,73 kg Leichtgewichtsgetriebe

Beste Preis

Kompakte und leichte Ausführung LSN-Reihe Dehnungswellenreduktor Modell 14 Getriebe

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

30% leichter Harmonische Reduktor Getriebe LSN - II Serie Modell 32 Hochpräzisions Dehnungswellenreduktor

Name: 30% leichter Harmonische Antrieb Reduktor Getriebe LSN-II Serie Modell 32 Hochpräzision
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Die in Absatz 1 genannten Angaben sind zu beachten.
Availability: InStock

Der harmonische Reduktor der LSN-Serie ist ideal für Anwendungen geeignet, bei denen das Gewicht ein kritischer Faktor ist, aber ein hohes Drehmoment und keine Gegenwirkung erforderlich sind.LSN - 32 - XX - U - II ist ein hochdrehmoment gebautes Komponentengetriebeset in Kombination mit einem Präzisions-Kreuzwalzen-Ausgangslager und -FlanzeEs handelt sich um eine sehr kompakte, robuste und einfach zu bedienende Getriebe-Lösung, die in 5 Größen mit Verhältnissen von 50:1 bis 120 erhältlich ist:1.

Wie es funktioniert

Die Flexspline ist etwas kleiner im Durchmesser und hat zwei Zähne weniger als die Circular Spline.Die elliptische Form des Wellengenerators bewirkt, dass die Zähne der Flexspline die Kreislauflinie in zwei entgegengesetzten Regionen über die Hauptachse der Ellipse einbeziehenFür jede 180° Uhrzeigerspielung des Wellengenerators werden die Flexspline-Zähne um einen Zahn gegen den Uhrzeigerspielwinkel in Bezug auf die Kreislauflinie vorangetrieben.Jede vollständige Drehung im Uhrzeigersinn des Wellengenerators führt dazu, dass sich die Flexspline um zwei Zähne gegen den Uhrzeigersinn von ihrer ursprünglichen Position im Verhältnis zur Kreislinie bewegt.

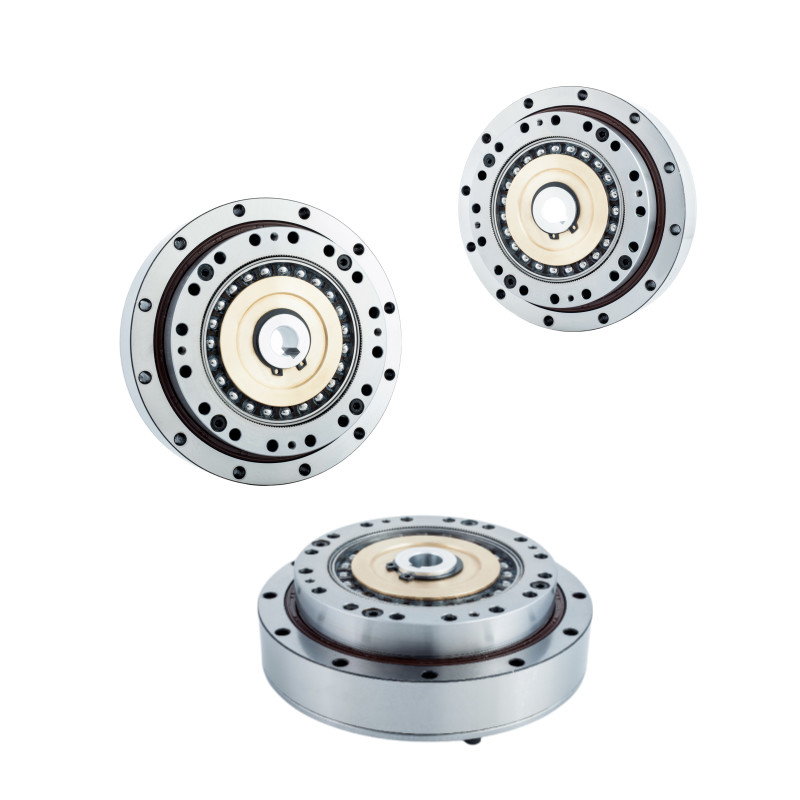

30% leichter Harmonische Antrieb Reduktor Getriebe LSN-II Serie Modell 32 Hochpräzision 0

Wesentliche Merkmale

Null Gegenreaktion
Höchstdrehmoment bei Start und Stopp: 216 Nm bis 353 Nm
Reduzierungsverhältnisse von 50:1 bis 120:1
30% durchschnittlich geringeres Gewicht als in der Standardserie
Hohe Torsionssteifigkeit
Hohe Effizienz
Kompaktes und einfaches Design
Robuste Ausgangslager für Kreuzwalzen
Ausgangsflansche zur direkten Befestigung der Last

Vorteile

Hohe Präzision:Da sich mehrere Zähne gleichzeitig in zwei 180° symmetrischen Positionen befinden,Die Fehler des Schrägs der Zahnräder und die kumulativen Fehler des Schrägs der Zahnräder haben einen durchschnittlichen Einfluss auf die Drehgenauigkeit., was zu einer sehr hohen Positionspräzision und Rotationspräzision beiträgt.

Großes Antriebsverhältnis:Die einstufige harmonische Antriebseinrichtung hat eine einfache Struktur mit einem Antriebsverhältnis von 30:1 bis 500:1Daher können drei Grundkomponenten auf einer Achse ein hohes Antriebsverhältnis erreichen.

Hochlastfähigkeit:Bei Dehnungswellen ist die Verzahnung zwischen den Zähnen eine Art Oberflächenkontakt. Da viele Zähne gleichzeitig miteinander verzahnt werden, ist die Belastung jeder Einheit gering.was bedeutet, dass die Tragfähigkeit höher ist als bei anderen Antriebsformen.

Kompakt und leicht:Das Volumen und das Gewicht sind im Vergleich zu normalen Getriebevorrichtungen deutlich reduziert, daher ist die Größe klein und das Gewicht leicht.

Hohe Antriebseffizienz und lange Lebensdauer.

Hohe Stabilität ohne Aufprall und wenig Lärm.

Spezifikationsblatt

Modell	Reduzierungsquote	Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp		Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment		Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit	Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit	Gegenreaktion	Gewicht	Konstruktionsdauer
		Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp				Höchstzulässiges momentanes Drehmoment		Fett	Fett	Gegenreaktion	Gewicht	Konstruktionsdauer
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Weigerung	Uhrzeit
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤ 20	2.47	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000

Zeichnung

30% leichter Harmonische Antrieb Reduktor Getriebe LSN-II Serie Modell 32 Hochpräzision 5

	Wesentliche Eigenschaften des LSN-II Modell-32 Harmonik-Reduzierers
	Erzeugnis	Modell 32 Harmonische Antriebseinheiten
	Komponenten	Wellengenerator, Flexspline, Kreislaufspline
	Reduzierungsquote	50:1, 80:1, 100:1, 120:1
	Gegenreaktion	Weniger als 20 Bogensekunden
	Durchschnittliche Eingabegeschwindigkeit	3500 R/min
	Maximale Eingabegeschwindigkeit	4800 R/min
	Entworfenes Leben	15000 Stunden
	Modell	32
	Gewicht	2.47 kg
	Gewährleistung	1 Jahr
