Herkunftsort:
China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
Die in Absatz 1 genannten Angaben sind zu beachten.

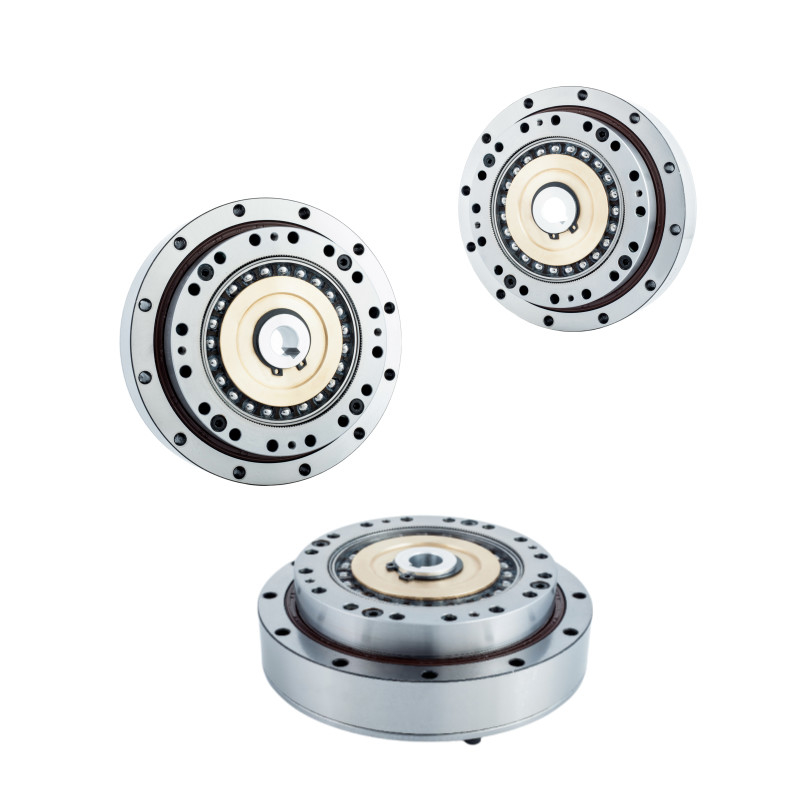

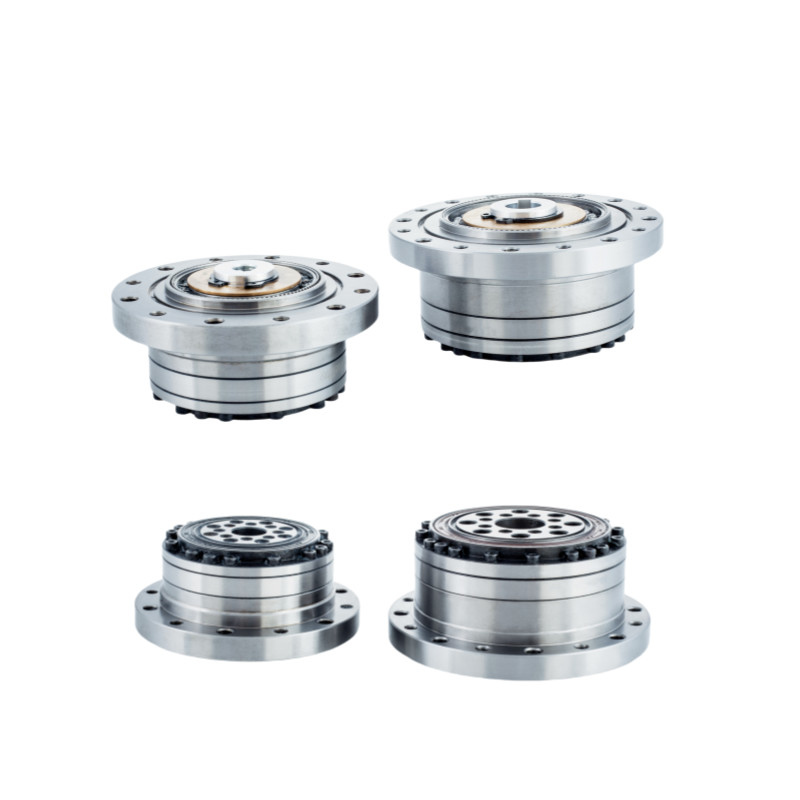

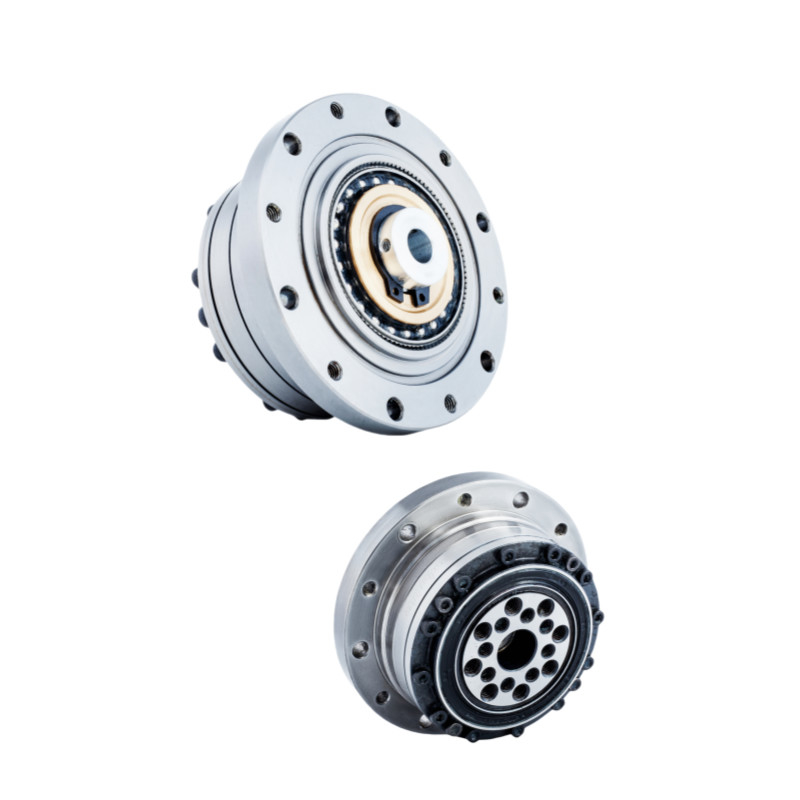

30% leichter Harmonischer Reduktor Getriebe Dehnungswellenreduktor
Der harmonische Reduktor der LSN-Serie ist ideal für Anwendungen geeignet, bei denen das Gewicht ein kritischer Faktor ist, aber ein hohes Drehmoment und keine Gegenwirkung erforderlich sind.LSN - 25 - XX - U - II ist ein Hochdrehmoment-gebautes Komponentengetriebeset in Kombination mit einem präzisen Querwalz-Ausgangslager & FlanscheEs handelt sich um eine sehr kompakte, robuste und einfach zu bedienende Getriebe-Lösung, die in 5 Größen mit Verhältnissen von 50:1 bis 120 erhältlich ist:1.
Wie es funktioniert
Die Flexspline ist etwas kleiner im Durchmesser und hat zwei Zähne weniger als die Circular Spline.Die elliptische Form des Wellengenerators bewirkt, dass die Zähne der Flexspline die Kreislauflinie in zwei entgegengesetzten Regionen über die Hauptachse der Ellipse einbindenFür jede 180° Uhrzeigerspielung des Wellengenerators werden die Flexspline-Zähne um einen Zahn gegen den Uhrzeigerspielwinkel in Bezug auf die Kreislauflinie vorangetrieben.Jede vollständige Drehung im Uhrzeigersinn des Wellengenerators führt dazu, dass sich die Flexspline um zwei Zähne gegen den Uhrzeigersinn von ihrer ursprünglichen Position im Verhältnis zur Kreislinie bewegt.
|
Wesentliche Merkmale
|
Vorteile
Die leichte Struktur wird durch eine optimierte Konstruktion und die Verwendung von erstklassigen Materialien erreicht, was zu einer signifikanten Verringerung des Produktgewichts um 30% führt.
Standard-Glasläuferstruktur für das flexible Rad, kombiniert mit hochsteifen Vollwalzlagern.
Mit dem selbst entwickelten CMP-Wärmebehandlungsprozess sorgt das LS-Zahnprofil für ein präzises Schleifen mit einer Spurgenauigkeit von 1um.
Kompakte und prägnante Konstruktion, ohne Rückschlag, direkter Motoranschluss und bequeme Montage.
Ein- und Ausgangssynchronisierung.
Ausgezeichnete Positionsgenauigkeit und Wiederholbarkeit.
Spezifikationsblatt
| Modell | Reduzierungsquote | Nenndrehmoment bei 2000r/min Eingang | zulässiges Spitzendrehmoment bei Start und Stopp | Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment | Höchstzulässiges momentanes Drehmoment | Höchstzulässige Eingangsrotationsgeschwindigkeit | Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit | Gegenreaktion | Gewicht | Konstruktionsdauer | ||||
| Fett | Fett | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | Weigerung | Uhrzeit | ||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤ 20 | 1.14 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
Zeichnung
|
Wesentliche Eigenschaften des LSN-II-Modell 25 Harmonik-Reduzierers | |||
| Erzeugnis | Modell 25 Harmonische Antriebseinheiten | |||
|
Komponenten
|
Wellengenerator, Flexspline, Kreislaufspline | |||
|
Reduzierungsquote
|
50:1, 80:1, 100:1, 120:1 | |||
|
Gegenreaktion
|
Weniger als 20 Bogensekunden | |||
|
Durchschnittliche Eingabegeschwindigkeit
|
3500 R/min | |||
|
Maximale Eingabegeschwindigkeit
|
5600 R/min | |||
|
Entworfenes Leben
|
15000 Stunden | |||
|
Modell
|
25 | |||
|
Gewicht
|
1.14 kg | |||
| Gewährleistung | 1 Jahr | |||
Anwendungen
|
|
|
| Industrieroboter | Humnoide Roboter | Halbleiter |
