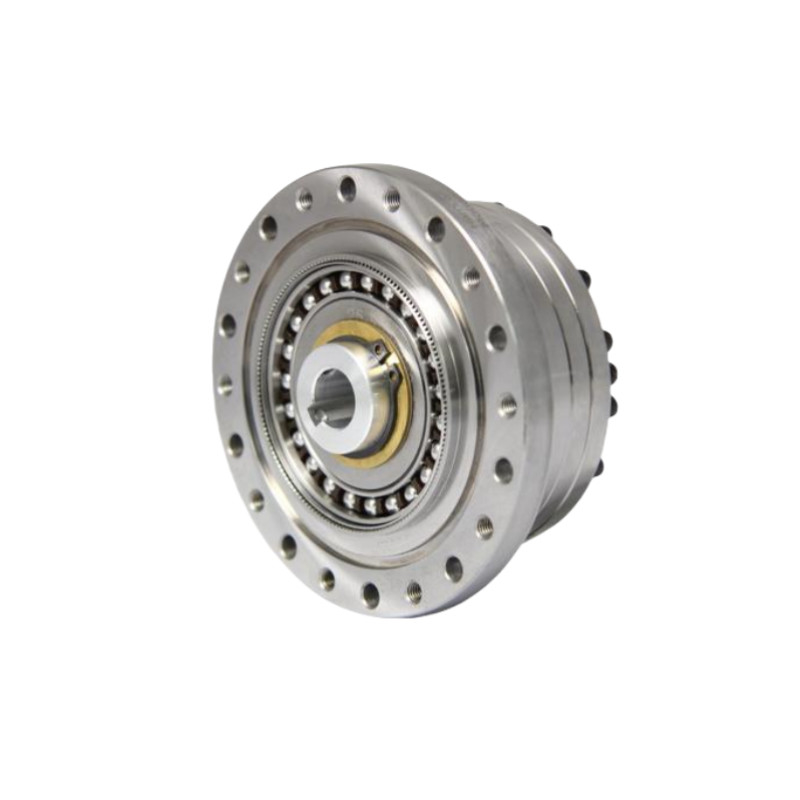

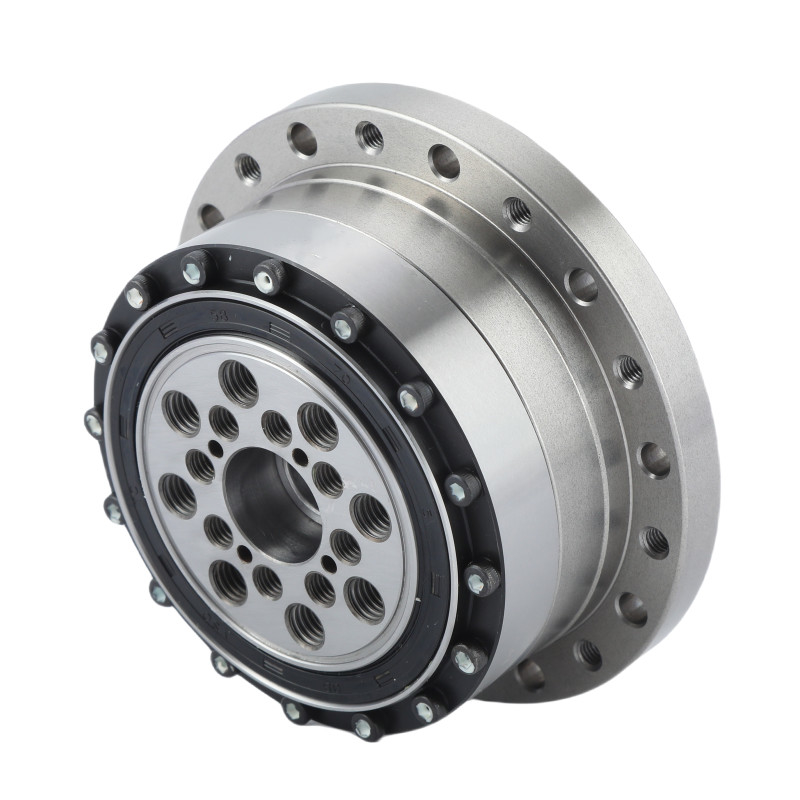

Hochgenaue Harmonische Zahnradverminderung Dehnungswellenreduktor 6500R/Min

Verringerung der Harmonie der Dehnungswelle

6500R/Min Harmonische Getriebeverringerung

6500R/Min Harmonikreduktor

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

Die in Absatz 1 genannten Angaben sind zu beachten.

Kontakt mit uns

Bitte um ein Angebot

Hochgenaue Harmonische Zahnradverminderung Dehnungswellenreduktor 6500R/Min

Einzelheiten zum Produkt

Erzeugnis:

Modell 20 Dehnungswellenreduzierungsgetriebe

Reduzierungsquote:

50:1, 80:1, 100:1, 120:1, 160:1

Gegenreaktion:

≤ 20 Sekunden Bogen

Nenndrehmoment bei 2000r/min Eingang:

25 bis 40 Nm

Höchstdrehmoment bei Start und Stopp:

56 bis 92 Nm

Durchschnittliche Eingabegeschwindigkeit:

3500 R/min

Maximale Eingabegeschwindigkeit:

6500 R/min

Entworfenes Leben:

15000 Stunden

Eigenschaften:

Hohe Drehmomentkapazität, hohe Präzision und geringe Gegenwirkung

Gewicht:

0,73 Kilogramm

Anwendung:

Robotik, Luftfahrt, Holz, Leichtmetall und Kunststoff-Maschinenwerkzeuge

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Leichtes Gewicht 2,47 kg Modell 32 Dehnungswellenreduktor Niedrigrückschlag Harmonische Getriebe

Beste Preis

Niedrige Rückschläge und hohe Effizienz Modell 25 Dehnungswellenreduktor Ultraleichtharmonische Getriebe

Beste Preis

Hohe Reduktionsrate LSN-Serie Modell 20 Dehnungswellenreduktor 0,73 kg Leichtgewichtsgetriebe

Beste Preis

Kompakte und leichte Ausführung LSN-Reihe Dehnungswellenreduktor Modell 14 Getriebe

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Hochgenaue Zahnräder LSN - II-Serie Modell 20 Leichtgewichts-Spannungswellenreduktor

Name: Hochgenaue Harmonische Zahnradverminderung Dehnungswellenreduktor 6500R/Min
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Die in Absatz 1 genannten Angaben sind zu beachten.
Availability: InStock

Die LSN-Serie besteht aus einem hochdrehmomentgehaltenen Komponentengetriebesatz in Kombination mit einem präzisen Querwalz-Ausgangslager und -Flanze.Die LSN II-Serie ist in 5 Größen mit Verhältnissen von 50 erhältlich.1:1 bis 160:1. Wenn Ihre Anwendung kein hohes Drehmoment erfordert, ist der Gangkopf der LSN-Serie ein großartiger alternativer Gangkopf. Es gibt auch eine leichte Version.

Die LSN-Reihe ist die leichte Produktlinie, die darauf ausgelegt ist, das Gewicht der mechanischen Ausrüstung selbst zu reduzieren und den leichten Bau von Industrierobotern zu erleichtern.Es ermöglicht höhere Geschwindigkeiten und eine erhöhte Nutzlastkapazität für Industrieroboter.

Wie es funktioniert

Die Flexspline ist etwas kleiner im Durchmesser und hat zwei Zähne weniger als die Circular Spline.Die elliptische Form des Wellengenerators bewirkt, dass die Zähne der Flexspline die Kreislauflinie in zwei entgegengesetzten Regionen über die Hauptachse der Ellipse einbeziehenFür jede 180° Uhrzeigerspielung des Wellengenerators werden die Flexspline-Zähne um einen Zahn gegen den Uhrzeigerspielwinkel in Bezug auf die Kreislauflinie vorangetrieben.Jede vollständige Drehung im Uhrzeigersinn des Wellengenerators führt dazu, dass sich die Flexspline um zwei Zähne gegen den Uhrzeigersinn von ihrer ursprünglichen Position im Verhältnis zur Kreislinie bewegt.

Hochgenaue Harmonische Zahnradverminderung Dehnungswellenreduktor 6500R/Min 0

Wesentliche Merkmale

Null Gegenreaktion
Spitzendrehmoment bei Start und Stopp: 56 Nm bis 92 Nm
Reduzierungsverhältnisse von 50:1 bis 160:1
30% durchschnittlich geringeres Gewicht als in der Standardserie
Hohe Torsionssteifigkeit
Hohe Effizienz
Kompaktes und einfaches Design
Robuste Ausgangslager für Kreuzwalzen
Ausgangsflansche zur direkten Befestigung der Last

Vorteile

Die leichte Struktur wird durch optimiertes Design und die Verwendung von erstklassigen Materialien erreicht, was zu einer erheblichen Verringerung des Produktgewichts um 30% führt.

Standard-Glasläuferstruktur für das flexible Rad, kombiniert mit hochsteifen Vollwalzlagern.

Mit dem selbst entwickelten CMP-Wärmebehandlungsprozess gewährleistet das LS-Zahnprofil-Design ein präzises Schleifen mit einer Spurgenauigkeit von 1um.

Kompakte und prägnante Konstruktion, ohne Rückschlag, direkter Motoranschluss und bequeme Montage.

Ein- und Ausgangssynchronisierung.

Ausgezeichnete Positionsgenauigkeit und Wiederholbarkeit.

Spezifikationsblatt

Modell	Reduzierungsquote	Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp		Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment		Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit	Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit	Gegenreaktion	Gewicht	Konstruktionsdauer
		Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp				Höchstzulässiges momentanes Drehmoment		Fett	Fett	Gegenreaktion	Gewicht	Konstruktionsdauer
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Weigerung	Uhrzeit
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤ 10	0.73	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000

Zeichnung

Hochgenaue Harmonische Zahnradverminderung Dehnungswellenreduktor 6500R/Min 5

	Wesentliche Eigenschaften des LSN-II Modell 20 Harmonic Reudcer
	Erzeugnis	Modell 20 Harmonische Antriebseinheiten
	Komponenten	Wellengenerator, Flexspline, Kreislaufspline
	Reduzierungsquote	50:1, 80:1, 100:1, 120:1, 160:1
	Gegenreaktion	Weniger als 20 Bogensekunden
	Durchschnittliche Eingabegeschwindigkeit	3500 R/min
	Maximale Eingabegeschwindigkeit	6500 R/min
	Entworfenes Leben	15000 Stunden
	Modell	20
	Gewicht	00,73 kg
	Gewährleistung	1 Jahr
