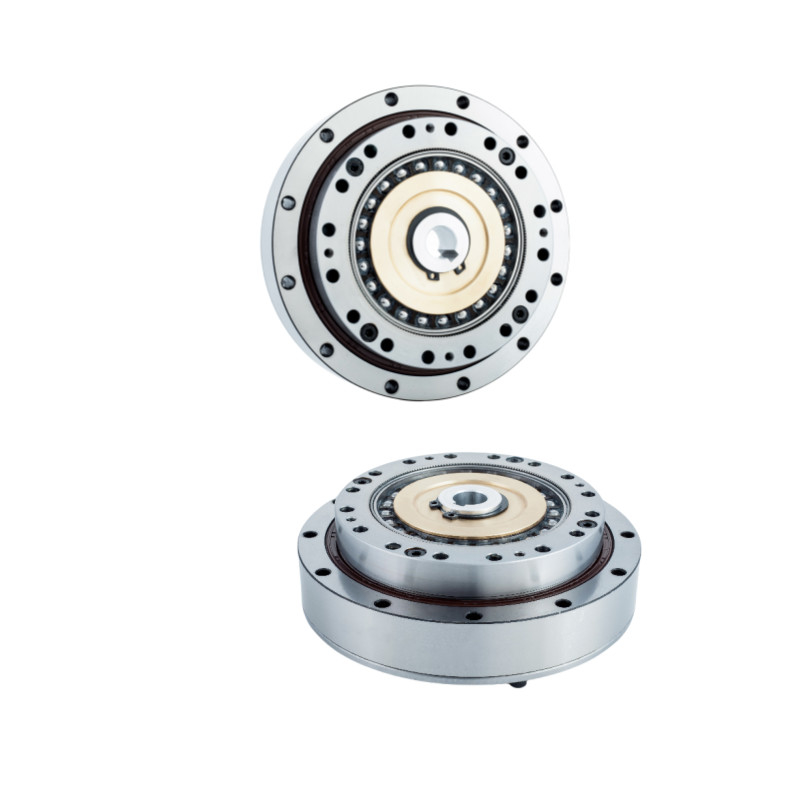

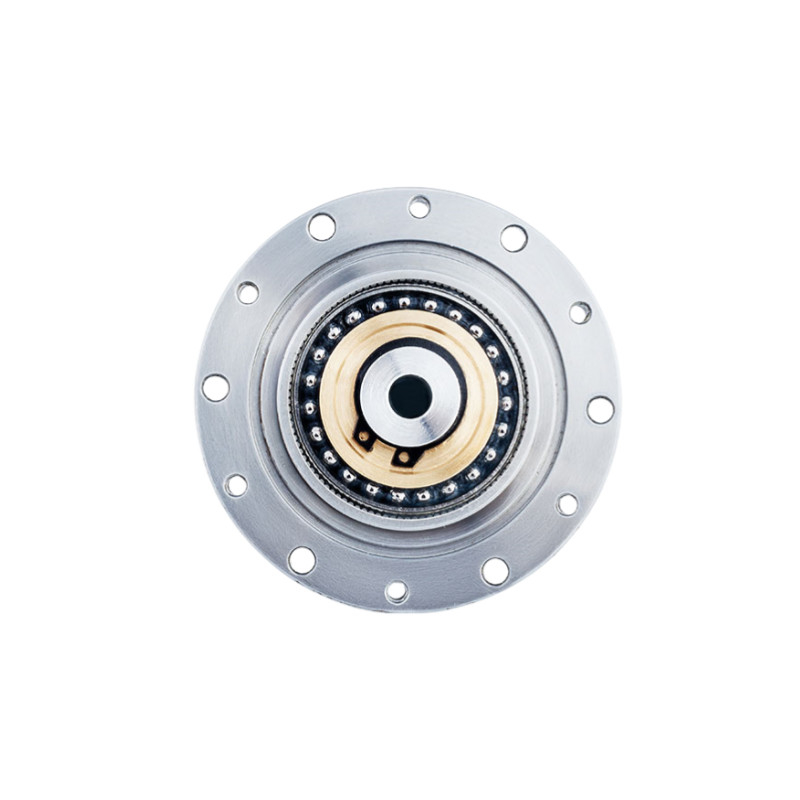

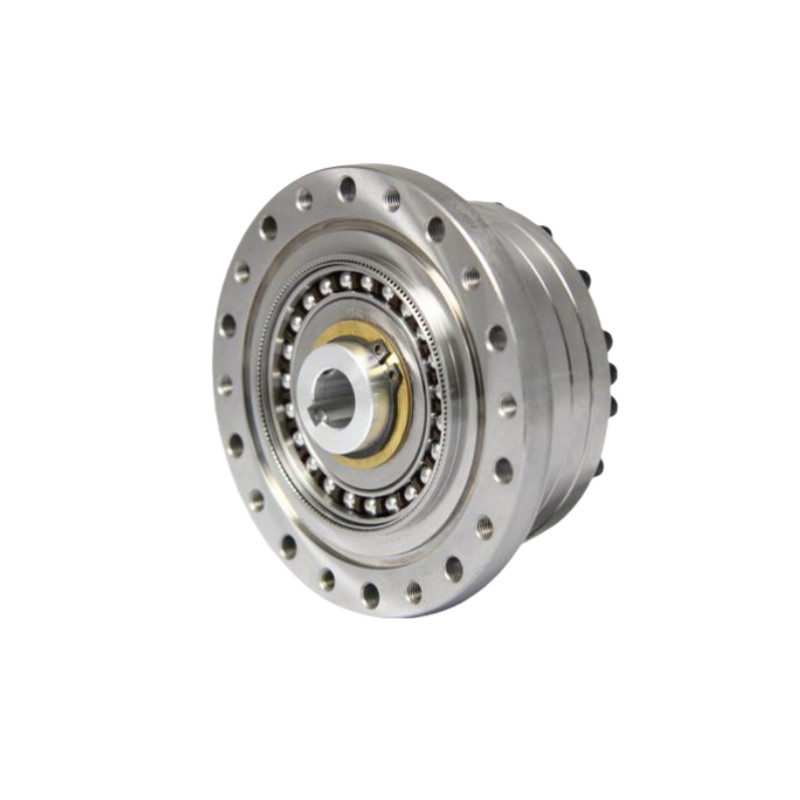

Robuste Harmonische Wellen-Spannungsgetriebe Modell 17 Kreuzwalzen-Ausgangslager

Ausrüstung für eine robuste Dehnung

Verzögerungsanlage Modell 17

Robuste Wellenräder

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

Die in Absatz 1 genannte Nummer gilt nicht für die in Anhang I der Verordnung (EG) Nr. 1372/2008 gen

Kontakt mit uns

Bitte um ein Angebot

Robuste Harmonische Wellen-Spannungsgetriebe Modell 17 Kreuzwalzen-Ausgangslager

Einzelheiten zum Produkt

Erzeugnis:

Modell 17 Dehnungswellenreduzierungsgetriebe

Komponenten:

Wellengenerator, Flexspline, Kreislaufspline

Reduzierungsquote:

50:1, 80:1, 100:1, 120:1

Gegenreaktion:

≤ 20 Sekunden Bogen

Nenndrehmoment bei 2000r/min Eingang:

16 bis 24 Nm

Höchstdrehmoment bei Start und Stopp:

34 bis 54 Nm

Durchschnittliche Eingabegeschwindigkeit:

3500 R/min

Maximale Eingabegeschwindigkeit:

7300 R/min

Entworfenes Leben:

15000 Stunden

Eigenschaften:

Hohe Drehmomentkapazität, hohe Präzision und geringe Gegenwirkung

Gewicht:

0,52 Kilogramm

Anwendung:

Neue Energieindustrie, Robotik, Kommunikationsgeräte

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Leichtes Gewicht 2,47 kg Modell 32 Dehnungswellenreduktor Niedrigrückschlag Harmonische Getriebe

Beste Preis

Niedrige Rückschläge und hohe Effizienz Modell 25 Dehnungswellenreduktor Ultraleichtharmonische Getriebe

Beste Preis

Hohe Reduktionsrate LSN-Serie Modell 20 Dehnungswellenreduktor 0,73 kg Leichtgewichtsgetriebe

Beste Preis

Kompakte und leichte Ausführung LSN-Reihe Dehnungswellenreduktor Modell 14 Getriebe

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Hochwirksame harmonische Zahnräder LSN - II Robuste Kreuzwalz-Ausgang Lager Dehnungswellenreduktor

Name: Robuste Harmonische Wellen-Spannungsgetriebe Modell 17 Kreuzwalzen-Ausgangslager
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Die in Absatz 1 genannte Nummer gilt nicht für die in Anhang I der Verordnung (EG) Nr. 1372/2008 gen
Availability: InStock

Die LSN-Serie besteht aus einem hochdrehmomentgehaltenen Komponentengetriebesatz in Kombination mit einem präzisen Querwalz-Ausgangslager und -Flanze.Die LSN II-Serie ist in 5 Größen mit Verhältnissen von 50 erhältlich.1:1 bis 160:1. Wenn Ihre Anwendung kein hohes Drehmoment erfordert, ist der Gangkopf der LSN-Serie ein großartiger alternativer Gangkopf. Es gibt auch eine leichte Version.

Die LSN-Reihe ist die leichte Produktlinie, die darauf ausgelegt ist, das Gewicht der mechanischen Ausrüstung selbst zu reduzieren und den leichten Bau von Industrierobotern zu erleichtern.Es ermöglicht höhere Geschwindigkeiten und eine erhöhte Nutzlastkapazität für Industrieroboter.

Wesentliche Merkmale

Null Gegenreaktion
Spitzendrehmoment bei Start und Stopp: 34 Nm bis 54 Nm
CE-Kennzeichnung
Reduzierungsverhältnisse von 50:1 bis 120:1
Hohe Torsionssteifigkeit
Hohe Effizienz
Kompaktes und einfaches Design
Robuste Ausgangslager für Kreuzwalzen
Ausgangsflansche zur direkten Befestigung der Last

Vorteile

Die leichte Struktur wird durch optimiertes Design und die Verwendung von erstklassigen Materialien erreicht, was zu einer erheblichen Verringerung des Produktgewichts um 30% führt.

Standard-Glasläuferstruktur für das flexible Rad, kombiniert mit hochsteifen Vollwalzlagern.

Mit dem selbst entwickelten CMP-Wärmebehandlungsprozess gewährleistet das LS-Zahnprofil-Design ein präzises Schleifen mit einer Spurgenauigkeit von 1um.

Kompakte und prägnante Konstruktion, ohne Rückschlag, direkter Motoranschluss und bequeme Montage.

Ein- und Ausgangssynchronisierung.

Ausgezeichnete Positionsgenauigkeit und Wiederholbarkeit.

Spezifikationsblatt

Modell	Reduzierungsquote	Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp		Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment		Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit	Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit	Gegenreaktion	Gewicht	Konstruktionsdauer
		Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp				Höchstzulässiges momentanes Drehmoment		Fett	Fett	Gegenreaktion	Gewicht	Konstruktionsdauer
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Weigerung	Uhrzeit
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.39	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000

Zeichnung

Robuste Harmonische Wellen-Spannungsgetriebe Modell 17 Kreuzwalzen-Ausgangslager 1

	Wesentliche Eigenschaften des LSN-II Modell 17 Harmonic Reudcer
	Erzeugnis	Modell 17 Harmonische Antriebseinheiten
	Komponenten	Wellengenerator, Flexspline, Kreislaufspline
	Reduzierungsquote	50:1, 80:1, 100:1, 120:1
	Gegenreaktion	Weniger als 20 Bogensekunden
	Durchschnittliche Eingabegeschwindigkeit	3500 R/min
	Maximale Eingabegeschwindigkeit	7300 R/min
	Entworfenes Leben	15000 Stunden
	Modell	17
	Gewicht	0.52 kg
	Gewährleistung	1 Jahr
