High Reduction Harmonic Drive Gearbox Dehnungswellenreduktor für die Robotik

Hochreduktions-Harmonische Antriebsgetriebe

Harmonische Antriebsgetriebe für Dehnungswellen

Harmonische Belastungswellenreduktor

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

Die in Absatz 1 genannten Angaben sind zu beachten.

Kontakt mit uns

Bitte um ein Angebot

High Reduction Harmonic Drive Gearbox Dehnungswellenreduktor für die Robotik

Einzelheiten zum Produkt

Modell:

Erzeugnis:

Modell 14 Dehnungswellenreduktor

Komponenten:

Wellengenerator, Flexspline, Kreislaufspline

Reduzierungsquote:

50:1, 80:1, 100:1, 120:1

Gegenreaktion:

≤ 20 Sekunden Bogen

Nenndrehmoment bei 2000r/min Eingang:

5.4 bis 7.8 Nm

Höchstdrehmoment bei Start und Stopp:

18 bis 28 Nm

Durchschnittliche Eingabegeschwindigkeit:

3500 R/min

Entworfenes Leben:

15000 Stunden

Eigenschaften:

Hohe Drehmomentkapazität, hohe Präzision und geringe Gegenwirkung

Gewicht:

0.39 kg

Anwendung:

Neue Energieindustrie, Robotik, Luftfahrt, CNC-Maschinen

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Leichtes Gewicht 2,47 kg Modell 32 Dehnungswellenreduktor Niedrigrückschlag Harmonische Getriebe

Beste Preis

Niedrige Rückschläge und hohe Effizienz Modell 25 Dehnungswellenreduktor Ultraleichtharmonische Getriebe

Beste Preis

Hohe Reduktionsrate LSN-Serie Modell 20 Dehnungswellenreduktor 0,73 kg Leichtgewichtsgetriebe

Beste Preis

Kompakte und leichte Ausführung LSN-Reihe Dehnungswellenreduktor Modell 14 Getriebe

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Hohe Reduktionsquoten Harmonische Getriebe Spannungswellenreduktor

Die LSN-Serie besteht aus einem hochdrehmomentbetriebenen Komponentengetriebesatz in Kombination mit einem präzisen Kreuzwalz-Ausgangslager und -Flanze.Die LSN II-Serie ist in 5 Größen mit Verhältnissen von 50 erhältlich.1:1 bis 160:1. Wenn Ihre Anwendung kein hohes Drehmoment erfordert, ist der Gangkopf der LSN-Serie ein großartiger alternativer Gangkopf. Es gibt auch eine leichte Version.

Wesentliche Merkmale

Null Gegenreaktion
Höchstdrehmoment bei Start und Stopp: 18 Nm bis 28 Nm
Genauigkeit <1 Bogenmin
Reduzierungsverhältnisse von 50:1 bis 120:1
Hohe Torsionssteifigkeit
Hohe Effizienz
Ein reibungsloser Betrieb
Robuste Ausgangslager für Kreuzwalzen
Ausgangsflansche zur direkten Befestigung der Last

Spezifikationen

Modell	Reduzierungsquote	Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp		Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment		Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit	Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit	Gegenreaktion	Gewicht	Konstruktionsdauer
		Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp				Höchstzulässiges momentanes Drehmoment		Fett	Fett	Gegenreaktion	Gewicht	Konstruktionsdauer
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Weigerung	Uhrzeit
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.39	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000

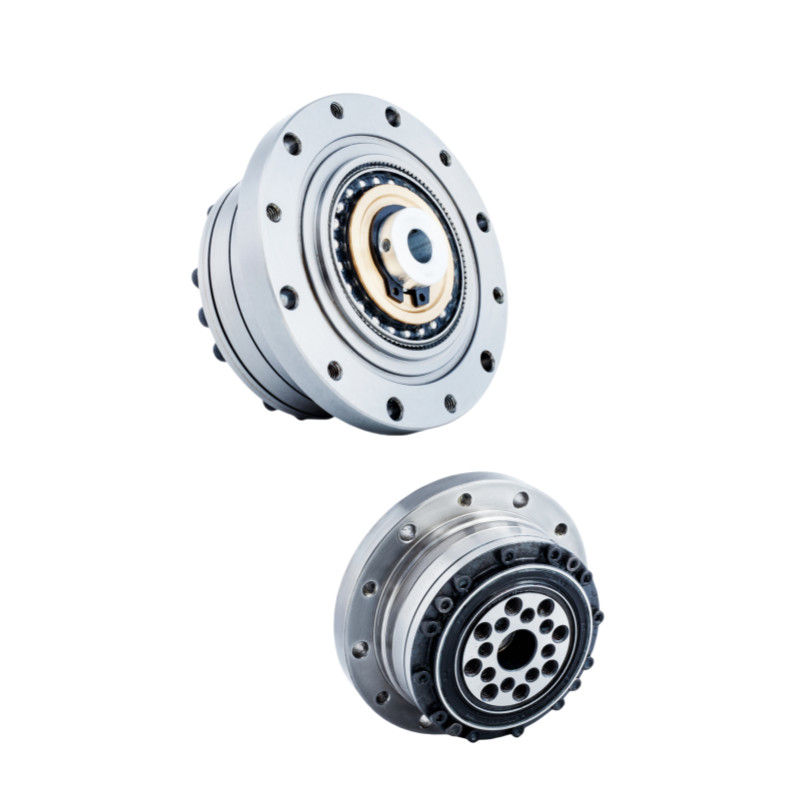

High Reduction Harmonic Drive Gearbox Dehnungswellenreduktor für die Robotik 1

Detaillierte Bilder

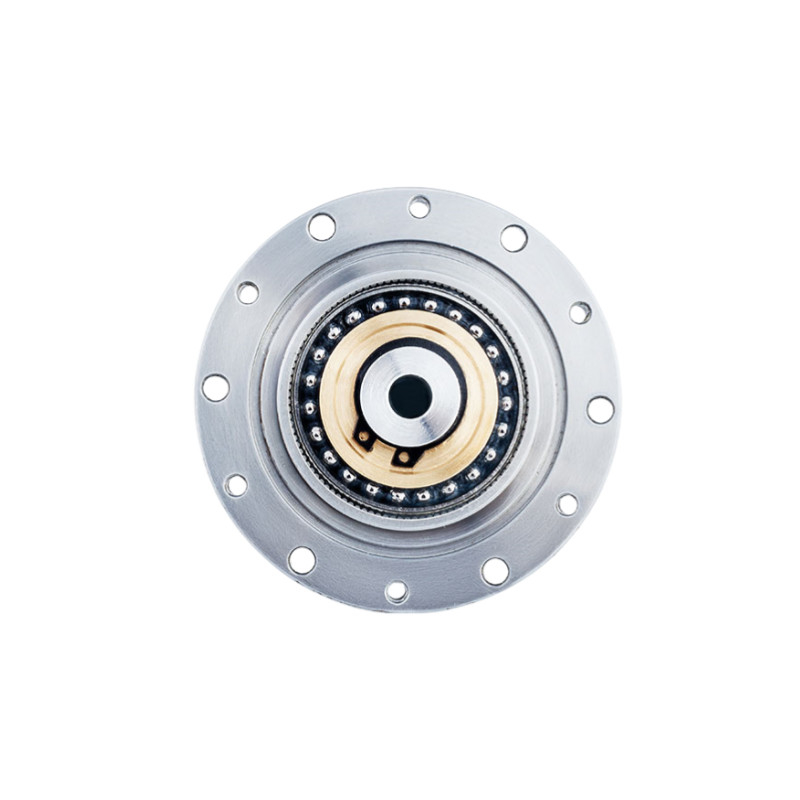

High Reduction Harmonic Drive Gearbox Dehnungswellenreduktor für die Robotik 2

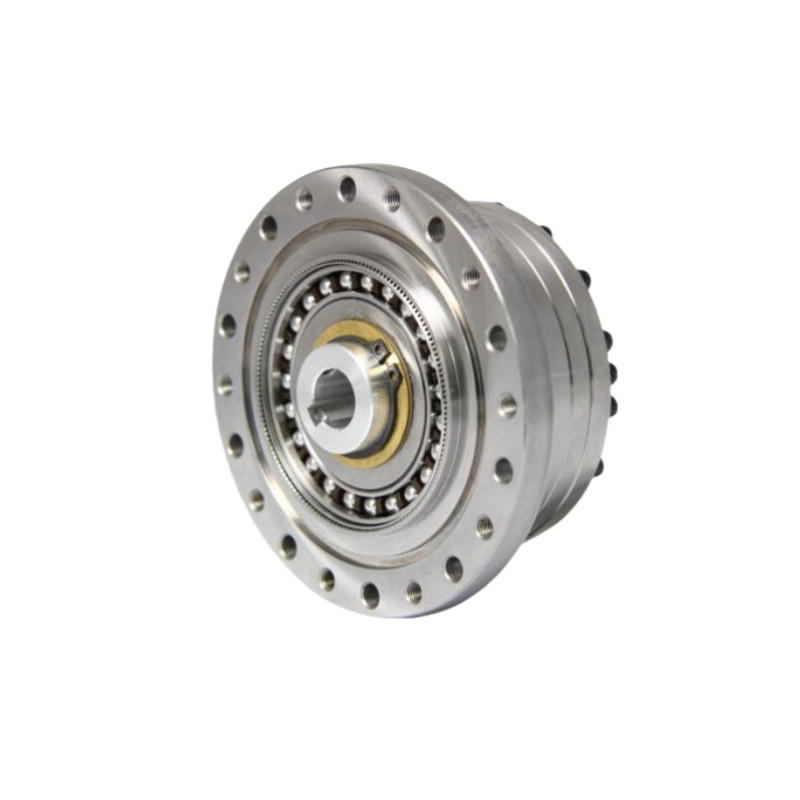

High Reduction Harmonic Drive Gearbox Dehnungswellenreduktor für die Robotik 3

High Reduction Harmonic Drive Gearbox Dehnungswellenreduktor für die Robotik 4

	Schlüsselmerkmale von LSN-II Modell 14 Harmonische Getriebeinheiten
	Erzeugnis	Modell 14 Harmonischer Antrieb
	Komponenten	Wellengenerator, Flexspline, Kreislaufspline
	Reduzierungsquote	50:1, 80:1, 100:1, 120:1
	Gegenreaktion	Weniger als 20 Bogensekunden
	Durchschnittliche Eingabegeschwindigkeit	3500 R/min
	Maximale Eingabegeschwindigkeit	8500 R/min
	Entworfenes Leben	15000 Stunden
	Modell	14
	Gewicht	0.39 kg
	Gewährleistung	1 Jahr

Anwendungen


Industrieroboter	Medizinische Geräte	Humnoide Roboter

Optische Maschinen	Luft- und Raumfahrt	Produktionssysteme
