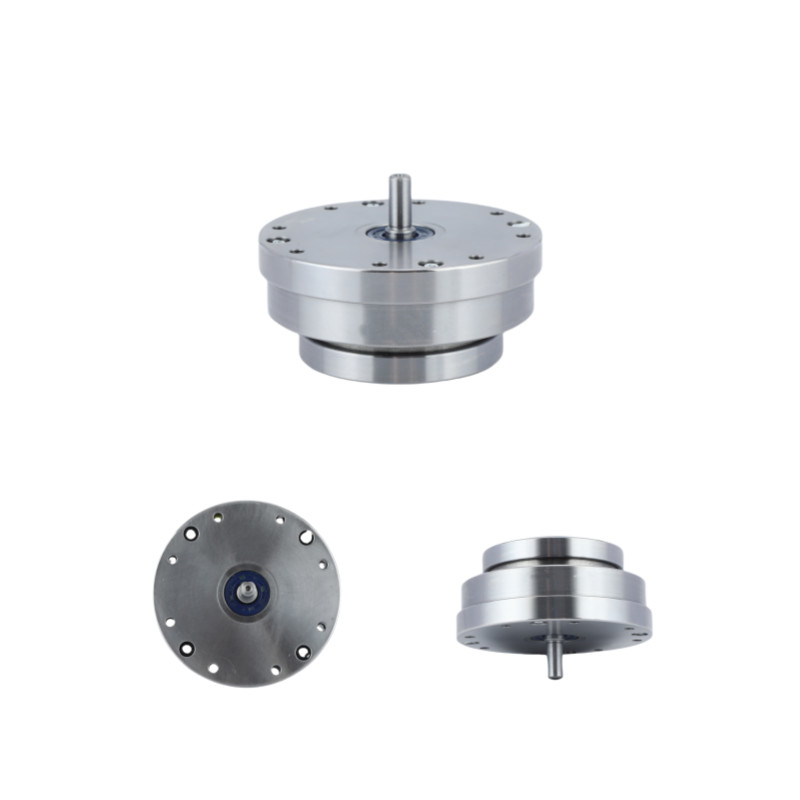

Modell 40 Versiegelte Harmonische Dehnungswellengeneratoren LHT-IV-Serie

Höchstdrehmoment Modell 40 Versiegelte Harmonische Getriebe

Produktbeschreibung

Harmonische Reduktoren sind in ihrer eigenen Klasse, wenn es um die Bewegungssteuerung und die mechanische Kraftübertragung geht.

Die Dehnungswellenreduktorgetriebe bieten Vorteile wie hohe Reduktionsquoten in einer einzigen Stufe, keine Rückschläge und eine hohe Präzision, die von herkömmlichen Getrieben nicht erreicht werden können.

Die harmonischen Reduktorgetriebe haben drei grundlegende Komponenten: einen Wellengenerator, eine Flexspline und eine kreisförmige Spline.

Diese einfache Drei-Elemente-Konstruktion in Kombination mit dem einzigartigen Betriebsprinzip ermöglicht eine extrem hohe Reduktionsrate in einem sehr kompakten und leichten Paket.Weder die Größe noch das Gewicht des Fanggeräts variieren mit dem VerminderungsgradDie hohen Leistungseigenschaften dieser Getriebetechnologie umfassenNull Rückschlag, hohes Drehmoment, kompakte Größe, ausgezeichnete Positionsgenauigkeit und Wiederholgenauigkeit sind alle ein direktes Ergebnis des einzigartigen Betriebsprinzips.

Wie es funktioniert

Die Flexspline ist etwas kleiner im Durchmesser und hat zwei Zähne weniger als die Circular Spline.Die elliptische Form des Wellengenerators bewirkt, dass die Zähne der Flexspline die Kreislauflinie in zwei entgegengesetzten Regionen über die Hauptachse der Ellipse einbindenFür jede 180° Uhrzeigerspielung des Wellengenerators werden die Flexspline-Zähne um einen Zahn gegen den Uhrzeigerspielwinkel in Bezug auf die Kreislauflinie vorangetrieben.Jede vollständige Drehung im Uhrzeigersinn des Wellengenerators führt dazu, dass sich die Flexspline um zwei Zähne gegen den Uhrzeigersinn von ihrer ursprünglichen Position im Verhältnis zur Kreislinie bewegt

Nennparametertabelle

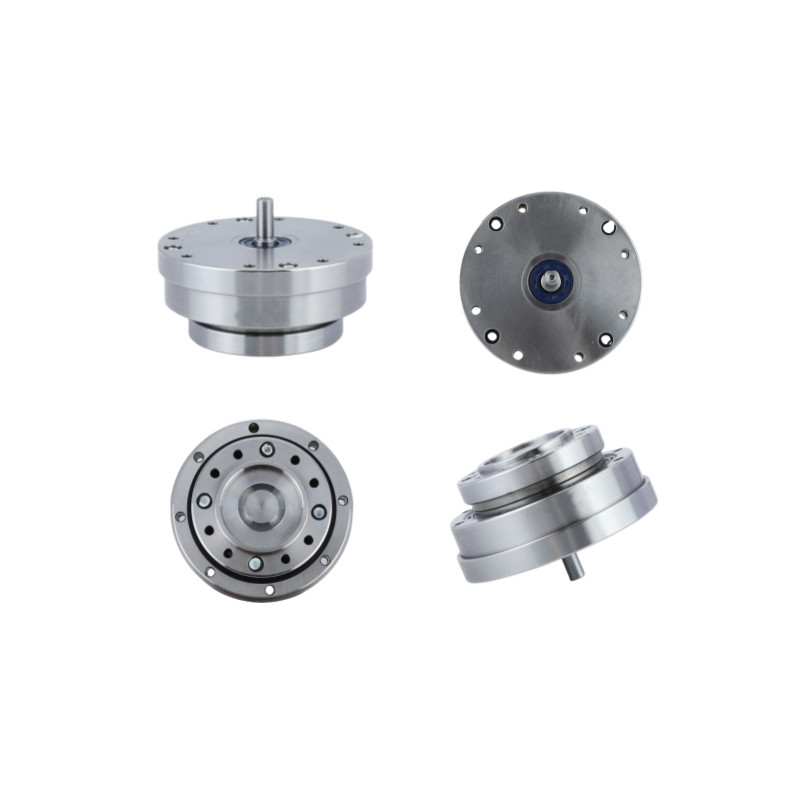

 Detaillierte Bilder

Schlüsselmerkmale von LHT-IV Modell 40 Harmonischen Getriebeinheiten
Erzeugnis	Modell 40 Belastungswellenreduktor
Komponenten	Wellengenerator, Flexspline, Kreislaufspline
Reduzierungsquote	50:1, 80:1, 100:1, 120:1
Gegenreaktion	Weniger als 20 Bogensekunden
Durchschnittliche Eingabegeschwindigkeit	4000 R/min
Maximale Eingabegeschwindigkeit	3000 R/min
Entworfenes Leben	15000 Stunden
Modell	40
Gewicht	7 kg
Gewährleistung	1 Jahr
Anwendung	Verarbeitungsmaschinen, Mess-, Analyse- und Prüfsysteme, Roboter

Anwendungen

Industrieroboter	Medizinische Geräte	Humnoide Roboter
Optische Maschinen	Halbleiter	Luft- und Raumfahrt
