Versiegelte Strainwave Harmonische Antriebsgetriebe für die mechanische Kraftübertragung

Harmonische Getriebe

Mechanische Harmonische Getriebe

Mechanische Spannwellengeräte

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

LHT-32-XX-U-IV

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Erzeugnis:

Modell 32 Harmonische Reduktor

Komponenten:

Wellengenerator, Flexspline, Kreislaufspline

Reduzierungsquote:

50:1, 80:1, 100:1, 120:1

Gegenreaktion:

≤ 20 Sekunden Bogen

Maximale Eingabegeschwindigkeit:

4800 r/min

Durchschnittliche Eingabegeschwindigkeit:

3500 R/min

Entworfenes Leben:

15000 Stunden

Gewicht:

4 kg

Anwendung:

Roboter, Roboter, Halbleiterherstellungssysteme

Gewährleistung:

1 Jahr

Eigenschaften:

Hochgeschwindigkeitsverhältnisse, Null Rückschlag, hohe Präzision

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Leichtes Gewicht 2,47 kg Modell 32 Dehnungswellenreduktor Niedrigrückschlag Harmonische Getriebe

Beste Preis

Niedrige Rückschläge und hohe Effizienz Modell 25 Dehnungswellenreduktor Ultraleichtharmonische Getriebe

Beste Preis

Hohe Reduktionsrate LSN-Serie Modell 20 Dehnungswellenreduktor 0,73 kg Leichtgewichtsgetriebe

Beste Preis

Kompakte und leichte Ausführung LSN-Reihe Dehnungswellenreduktor Modell 14 Getriebe

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

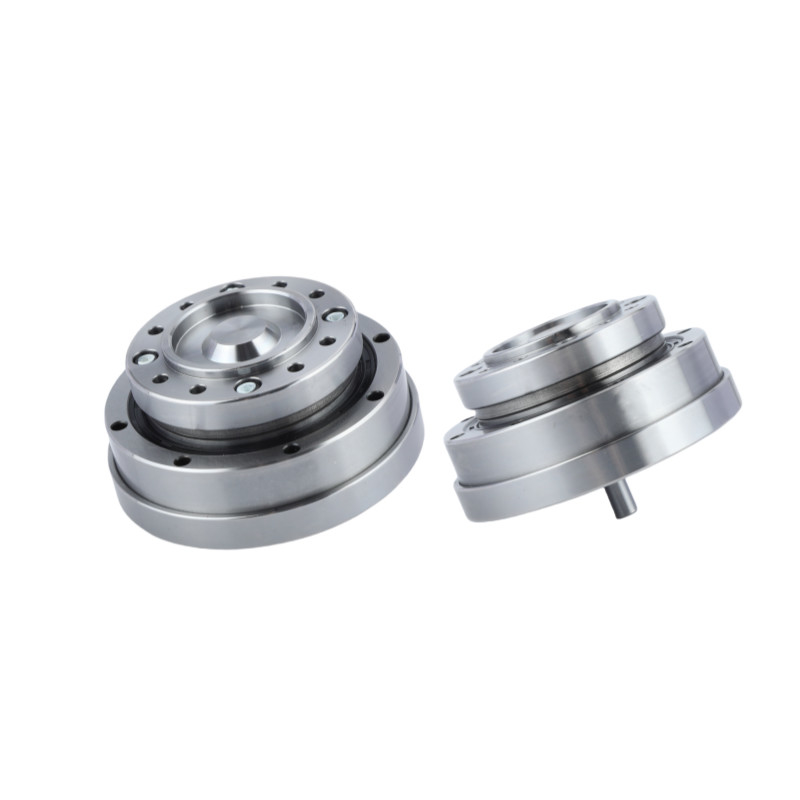

Hochpräzisionsmodell 32 versiegelte harmonische Zahnräder

Name: Versiegelte Strainwave Harmonische Antriebsgetriebe für die mechanische Kraftübertragung
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-32-XX-U-IV
Availability: InStock

Produktbeschreibung

Harmonische Reduktoren sind in ihrer eigenen Klasse, wenn es um die Bewegungssteuerung und die mechanische Kraftübertragung geht.

Die Dehnungswellenreduktorgetriebe bieten Vorteile wie hohe Reduktionsquoten in einer einzigen Stufe, keine Rückschläge und eine hohe Präzision, die von herkömmlichen Getrieben nicht erreicht werden können.

Die harmonischen Reduktorgetriebe haben drei grundlegende Komponenten: einen Wellengenerator, eine Flexspline und eine kreisförmige Spline.

Wie es funktioniert

Die Flexspline ist etwas kleiner im Durchmesser und hat zwei Zähne weniger als die Circular Spline.Die elliptische Form des Wellengenerators bewirkt, dass die Zähne der Flexspline die Kreislauflinie in zwei entgegengesetzten Regionen über die Hauptachse der Ellipse einbindenFür jede 180° Uhrzeigerspielung des Wellengenerators werden die Flexspline-Zähne um einen Zahn gegen den Uhrzeigerspielwinkel in Bezug auf die Kreislauflinie vorangetrieben.Jede vollständige Drehung im Uhrzeigersinn des Wellengenerators führt dazu, dass sich die Flexspline um zwei Zähne gegen den Uhrzeigersinn von ihrer ursprünglichen Position im Verhältnis zur Kreislinie bewegt

Versiegelte Strainwave Harmonische Antriebsgetriebe für die mechanische Kraftübertragung 0

Spezifikation

Modell	Reduzierungsquote	Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp		Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment		Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit ((Grieß)	Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit ((Grieß)	Gegenreaktion	Gewicht	Konstruktionsdauer
		Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp				Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit ((Grieß)		Gegenreaktion	Gewicht	Konstruktionsdauer
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Weigerung	Uhrzeit
32	50	99	10	281	29	140	14	497	51	4800	3500	≤ 20	4	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000

Zeichnungen

Versiegelte Strainwave Harmonische Antriebsgetriebe für die mechanische Kraftübertragung 4

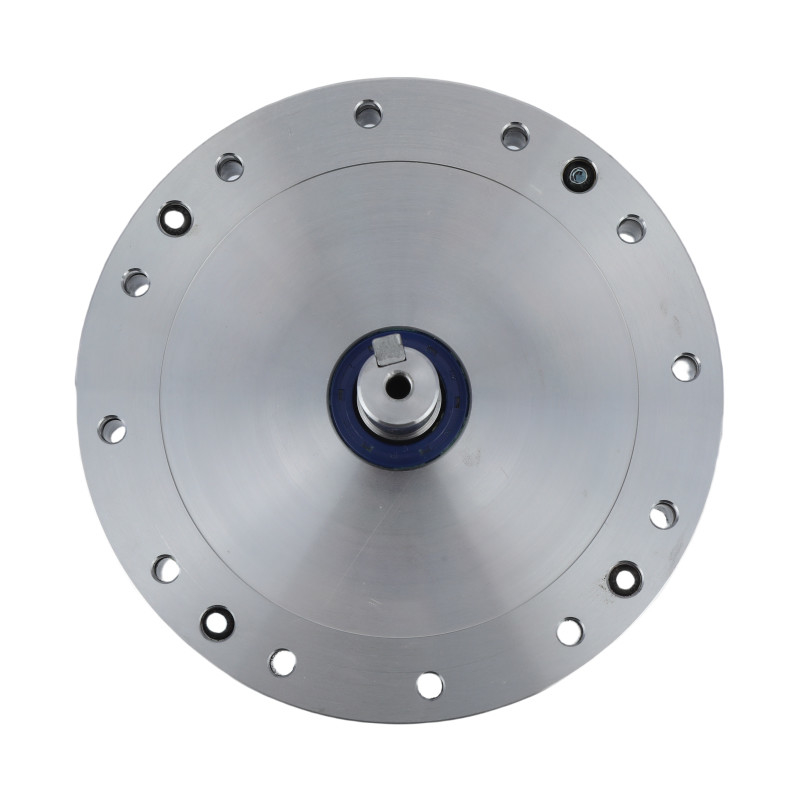

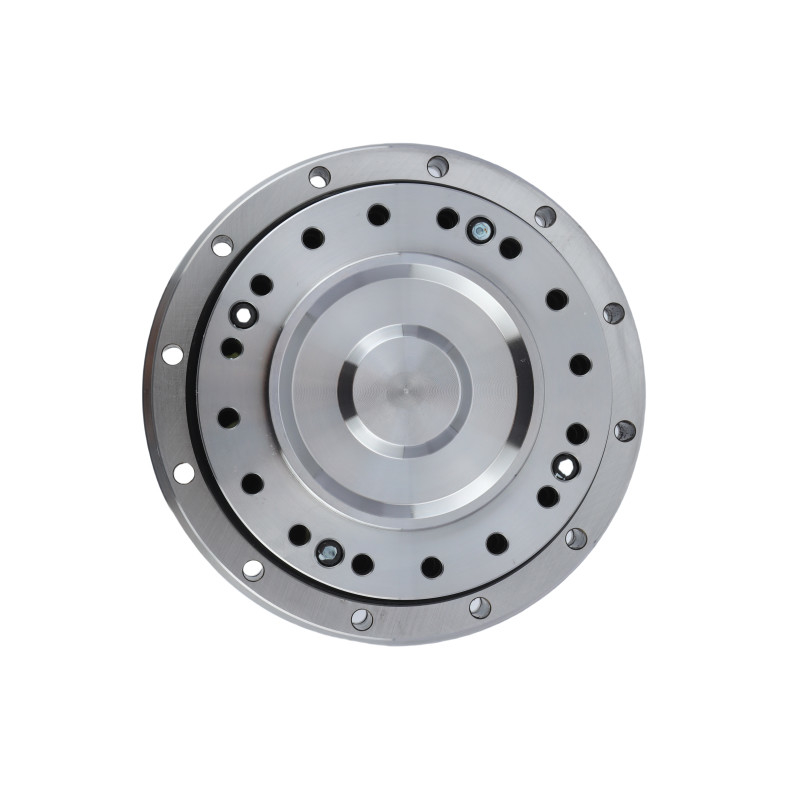

Detaillierte Bilder

Schlüsselmerkmale der LHT-IV-Modell-32-Harmonischen Getriebeinheiten
Erzeugnis	Modell 32 Harmonische Antrieb
Komponenten	Wellengenerator, Flexspline, Kreislaufspline
Reduzierungsquote	50:1, 80:1, 100:1, 120:1
Gegenreaktion	Weniger als 20 Bogensekunden
Durchschnittliche Eingabegeschwindigkeit	4800 R/min
Maximale Eingabegeschwindigkeit	3500 R/min
Entworfenes Leben	15000 Stunden
Modell	32
Gewicht	4 kg
Gewährleistung	1 Jahr

Anwendungen


Industrieroboter	Humnoide Roboter	Halbleiter
